數據中心節能減排改造技術措施
數據中心節能減排技術改造的目的是提高能源利用效率、降低PUE。由于數據中心能源消耗主要集中在信息系統、通風和制冷系統、電氣系統三大領域。因此，這三大領域是能效提升的重點。本文將從數據中心能耗出發，重點介紹信息系統、通風和制冷系統、電氣系統節能技術改造的思路和方法。
1.概述
為了保障IT設備和軟件運行穩定，數據中心對電能質量和機房環境要求較高，需要配套供配電、通風、制冷等環境基礎設施。通常，數據中心由信息系統和輔助設備構成，輔助設備又可分為通風和空調系統，以及電氣系統。
從能耗結構看，一個典型的數據中心能耗可分為以下三個部分：
（1）信息系統：占數據中心能耗的42%，包括服務器、存儲設備和網絡通信設備等。其中，服務器的數量最多。
（2）通風和空調系統：占數據中心能耗的40%，其中空調制冷系統占總能耗的25%以上，其他為空調送、回風系統；
（3）電氣系統：占數據中心能耗的18%以上，其中，UPS系統占總能耗的8%，其他為輔助照明等能耗。
數據中心的節能改造將綜合運行技術管理手段。在保障IT設備和軟件運行穩定的基礎上，提高IT設備運行效率，對通風/空調系統和電氣系統等環境基礎設施，以及建筑外圍結構等進行改造。在技術改造的同時，運用智能化手段等，加強數據中心的節能管理，以提高數據中心能源利用效率。
數據中心通用的節能技術改造措施如下：

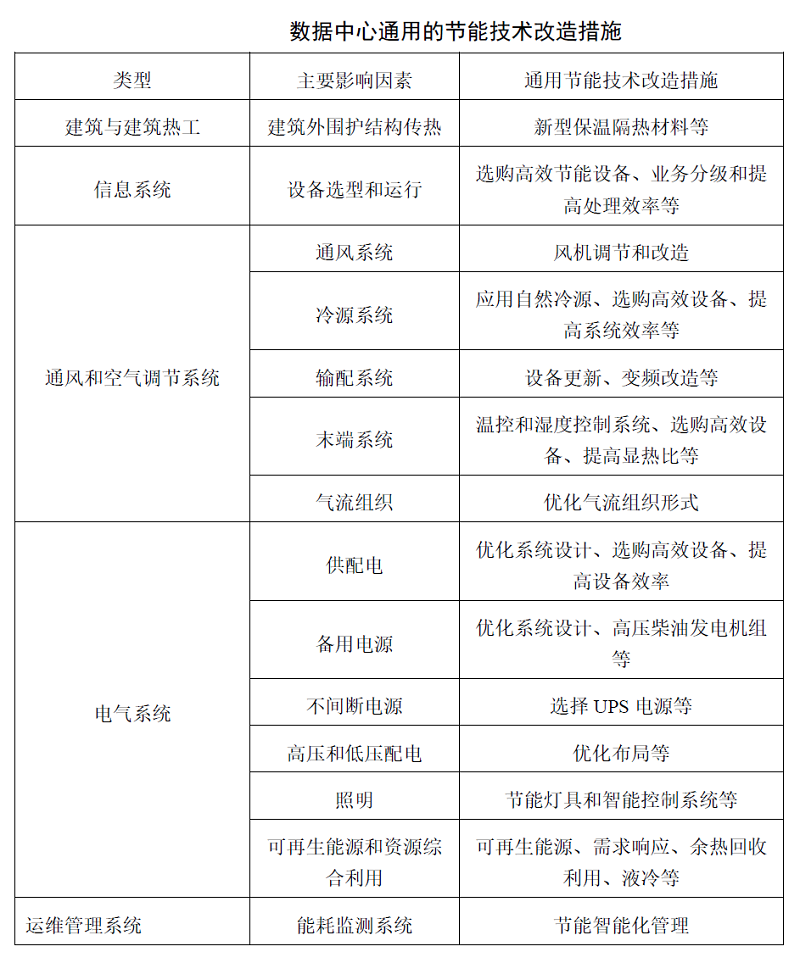

表1數據中心通用的節能技術改造措施
數據中心節能改造的流程可以歸納為：
1)對數據中心進行調查，篩選。首先分析服務器的單機功耗，上架率，數量等，確定IT設備總功耗。然后分析針對IT總功耗需要匹配的空調類型，功率等制冷系統功耗范圍。然后與企業實際制冷系統進行對比，核算二者的差別，并測量現場制冷的溫度和效率，進而得出數據中心制冷效率的初步結論。
2)對數據中心進行分類：第1類為能效很差的數據中心，必須進行改造；第2類為能效一般但是規模大的數據中心，值得改造；第3類是實施可行性強的數據中心，不涉及宕機的問題則易于改造。
3)初篩確定改造的數據中心后，向數據中心方提交供選擇的第三方診斷核查企業名單，由甲方確定第三方診斷企業，進行現場診斷。
4)施工方進入，對數據中心進行節能改造。
5)第三方診斷公司再次對數據中心進行評估，驗收。
在數據中心節能技術方面，近年來工信部發布了《綠色數據中心先進適用技術產品目錄（2019年版）》以及《國家綠色數據中心先進適用技術產品目錄（2020）》。將數據中心節能相關技術分為：能源資源利用效率提升技術產品（包括高效系統集成技術產品、高效制冷/冷卻技術產品、高效IT技術產品、高效供配電技術產品、高效輔助技術產品）、可再生能源利用和分布式供能以及微電網建設技術產品、廢舊設備回收處理等技術產品、綠色運維管理技術產品等四大類型，可作為數據中心節能減排技術改造的重要參考。
2.建筑與建筑熱工
進行建筑和建筑熱工節能改造的目的是優化機房建筑結構，提高密封性。在夏熱冬冷地區、夏熱冬暖地區、溫和地區的大部分時間里，外界環境處于高溫狀態，做好隔熱、密封，可以減少外界環境對數據中心內部服務器的熱量輸送，減少制冷系統的負擔。
可按照建筑節能改造標準GB50174進行外圍護結構改造，主要方式為在外墻體加裝隔熱棉、空心磚，在密封性差的門窗加裝膠條等，做好數據中心的隔熱工作。
在節能改造后，外圍護結構所采用的保溫材料和建筑構建的防火性能應符合GB50016的規定。常年無人值守的數據中心設有外窗的，應同時滿足保溫要求。封閉后氣密性不低于GB/T7106的8級要求。
3.信息系統
信息系統能耗最大，考慮到能耗的級聯效應，信息系統的降耗也會引起前端配電和空調耗電量的減少，因此，信息系統節能對于數據中心降低PUE意義重大。
作為數據中心的第一能耗大戶，信息系統節能的關鍵是選用低能耗的IT設備，提高IT設備能效比。IT設備能效比越高，意味著IT設備單位能耗所能存儲、處理和交換的數據量越大。提高IT設備能效比，可以降低機房配套的電氣系統和空調系統等的容量和能耗，從而帶來巨大的節能和經濟效益。
通用的技術手段包括：
1）在設備選型方面
根據數據中心的建設標準，結合實際擴容需求等，購置設備，盡量采用高密度、高能效比、耐高溫、耐腐蝕、空氣潔凈度要求低的電子信息設備。根據初步測算，IT設備用電量每下降1度，數據中心整體用電量就會下降2度以上，評價IT設備能效的主要指標包括ECR，即能耗與系統吞吐量的比值，IT設備的ECR指標越低，設備能效越高23。
在技術層面，選擇低功率CPU處理器、虛擬化運算技術、高效電源、動態制冷、刀片式架構、電源智能化管理以及“動態休眠”等技術的IT設備。設備應能根據系統運行要求和負載狀態，動態調整系統各軟件的工作和休眠狀態。建議設備整體休眠的節能效果最低應達到20%，優選具有國際或國家行業節能等級認證的設備。
在條件允許的情況下，優先選用液冷機架。
2）在設備使用方面
對數據中心處理的業務進行合理分級和規劃，避免對A級數據中心基礎設施資源的過度占用，同時提高代碼效率，提高業務處理能力和效率。在滿足設備運行安全和穩定的前提下，盡量提高IT設備的利用率，節省運行設備的數量。
統籌考慮數據中心的各類計算、存儲和網絡資源，采用松耦合架構配置各類資源，實現資源的共享和靈活調度，根據資源消耗比例靈活增加和減少某類資源的配置，做到按需配置。
在技術成熟的情況下，適時運用虛擬化和集群技術等。
3）在設備布置和節能管理方面
機架的布置應滿足機房整體布局要求和冷熱分區的要求，機架用電量與相應區域的制冷量相適應，設備的進排風方向應與機房氣流組織的要求一致。
合理規劃設備布置，同區域內的機架用電量應盡量均勻，避免出現局部熱島現象；同機架內盡量部署物理尺寸、用量和排風能力相近的設備，單機架耗電量應盡量不超過機房設計時的機架平均用電量；當機架用電量差別較大時，機房內制冷設備和制冷量分布應考慮到不同功率機架的位置。
機架應按照規劃設計能力飽滿使用，當機架無法一次性安裝完畢時，應從距離送風口較勁的空間開始安裝設備。設備之間的空隙處應安裝擋風板，防止冷熱風短路。
4.通風及空調系統
通風和空調系統是為了保障IT設備運行所需溫度、濕度環境而建立起的配套設備設施。通常通風和空調系統能耗占到數據中心總能耗的40%，是數據中心能耗最大的輔助設備。主要的耗能設備包括專用空調、列間空調、加濕器；冷源設備包括風冷空調室外機、冷水機組主機、冷卻水塔等；新風系統包括送回風風機、加或除濕設施等。
目前，數據中心制冷系統面臨的普遍問題：一是運行模式不合理，大部分數據中心全面需要制冷；二是冷濕環境不均勻，機房普遍存在局部過熱現象；三是處理流程不合理，同一機房存在同時除濕和加濕現象；四是輸配環節能耗高，特別是風機功耗多大。因此，制冷系統節能改造一直是數據中心節能改造的重點和難點。
對于通風和空調調節系統的節能技術改造，通用的措施包括：
1）選擇高效節能設備、加強節能管理、對溫度濕度的控制等，提高能源綜合利用效率。
2）綜合考慮建設規模、功率密度等條件，優先采用帶有充分利用自然冷源或帶有廢熱回收的系統方式。
3）對通風、冷源、輸配、末端，特別是氣流組織等系統進行綜合改造。
4）有條件的數據中心，可采用液冷技術。
4.1采用高效節能設備
作為數據中心能耗最大的輔助系統，冷卻系統是提高數據中心能效的關鍵。
在高效節能設備和技術利用方面，建議采用磁懸浮離心冷水機組、變頻離心高溫冷水機組、變頻螺桿高溫冷水機組、冷水機組+自然冷卻系統、高效熱管自然冷卻系統、蒸發冷卻制取冷風技術、蒸發冷卻制取冷水技術和蒸發冷凝技術等，提高冷卻系統的能源利用效率。
4.2合理利用自然冷源
利用自然冷源已經成為數據中心提高能效的重要途經。自然冷源的利用主要包括風側自然冷卻、水側自然冷卻、氟側自然冷卻三種主要形式，三種冷卻技術的主要特征和設備原理如下。

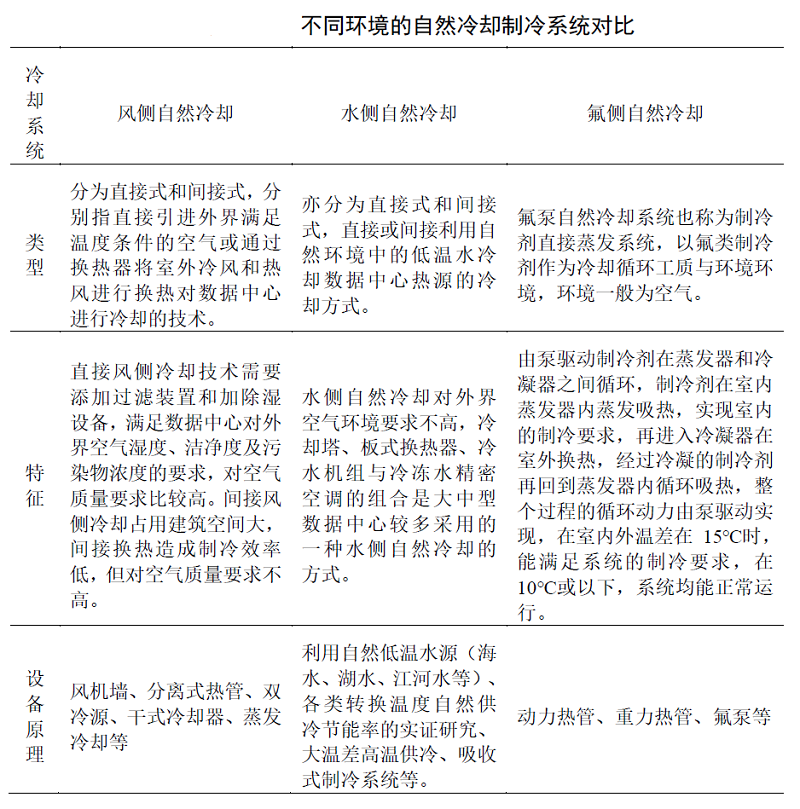

表2 不同環境的自然冷卻制冷系統對比

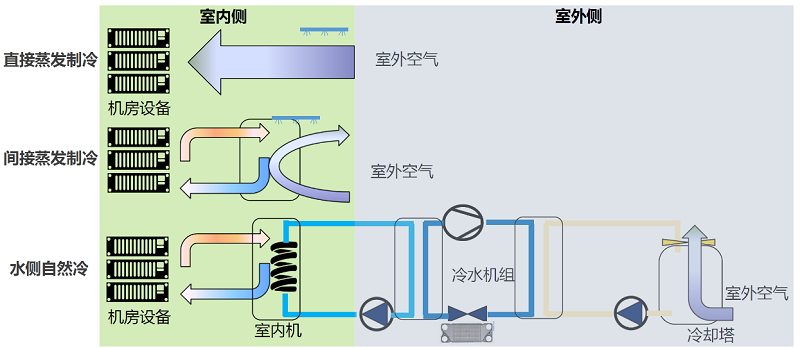

圖1數據中心的三種典型自然冷卻模式示意圖
1.風側自然冷卻
風側自然冷卻技術是數據中心最有效的自然冷卻技術，該技術直接利用室外低溫空氣給數據中心機房降溫，減少了換熱流程。風側自然冷卻適用于氣候環境好，空氣質量好，氣候涼爽的地區。在中國大部分嚴寒地區、寒冷地區適用，部分夏熱冬冷地區、溫和地區適用。

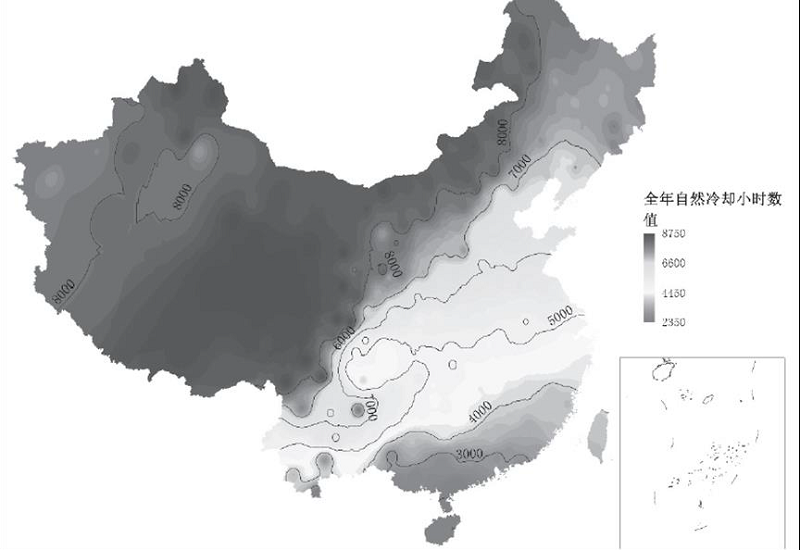

圖2中國風側直接自然冷卻時長分布圖（小時/年）

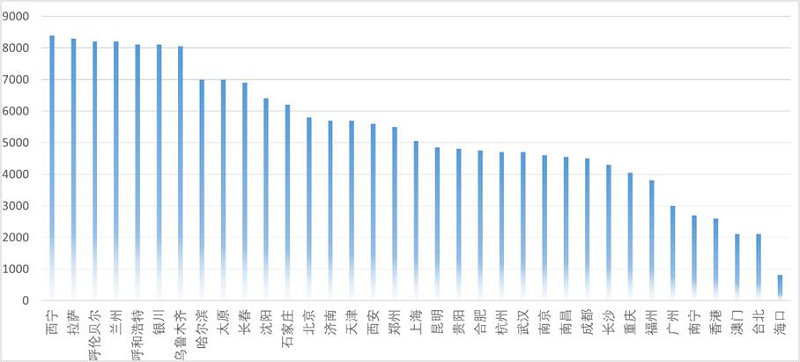

圖3中國不同氣候帶典型城市的完全自然冷卻時間（以年當量計算）
上圖為中國主要城市的完全自然冷卻時間。理論上年冷卻時長位于5000小時以上的區域均具有安裝新風系統的條件。
從自然條件上看：
西寧、拉薩、呼倫貝爾、蘭州、呼和浩特、銀川與烏魯木齊等年冷卻時間大于8000小時的城市，通過節能改造最多可降低約26%~33%的能耗，降低PUE至1.1~1.2；其中，西寧、拉薩、呼倫貝爾的溫度、濕度和空氣潔凈度更加符合直接自然冷卻的條件，為潛力最大的節能地區。蘭州、呼和浩特、銀川與烏魯木齊由于空氣質量相比較而言略差，過濾系統的運行時長增加，節能潛力次之。
東北、華北部分地區例如哈爾濱、長春、沈陽、太原、石家莊等城市，全年自然冷卻時間位于6000~7000小時，通過節能改造最多可降低17.2%的能耗，降低PUE至1.35；
華北大部分地區、中原地區、部分西部地區例如北京、天津、濟南、西安、鄭州等城市，全年自然冷卻時間位于5000~6000小時，通過節能改造最多可降低18.8%的能耗，降低PUE至1.32；
東部沿海、長江流域、四川盆地、部分西南地區以及珠三角等地區例如上海、杭州、長沙、成都、重慶、貴陽等地，全年自然冷卻時間約小于5000小時。其中，上海、昆明、貴陽、杭州、武漢、南京、南昌、長沙、成都、重慶的全年冷卻時間位于4000~5000小時，通過節能改造最多可降低16.4%的能耗，降低PUE至1.36，其余地區節能改造潛力較小。
2.水側自然冷卻技術
水側自然冷卻技術是在室外空氣濕溫度較低時，利用低溫的冷卻水與冷凍水換熱，使冷凍水達到供水溫度要求或降低冷凍水溫度，從而減少冷機的開啟時間和強度。與風側自然冷卻不同，水側自然冷卻通常對外界空氣環境要求不高，但要求數據中心靠近江河湖海的數據中心。
根據學者研究，水側自然冷卻更適合寒冷和嚴寒地區。典型城市應用自然冷源的情況，節能率最低的是21%，最高達到38%，節能效果較為顯著。而在東北部地區、西北部地區以及青藏高原地區，節能率大多位于50%以上。

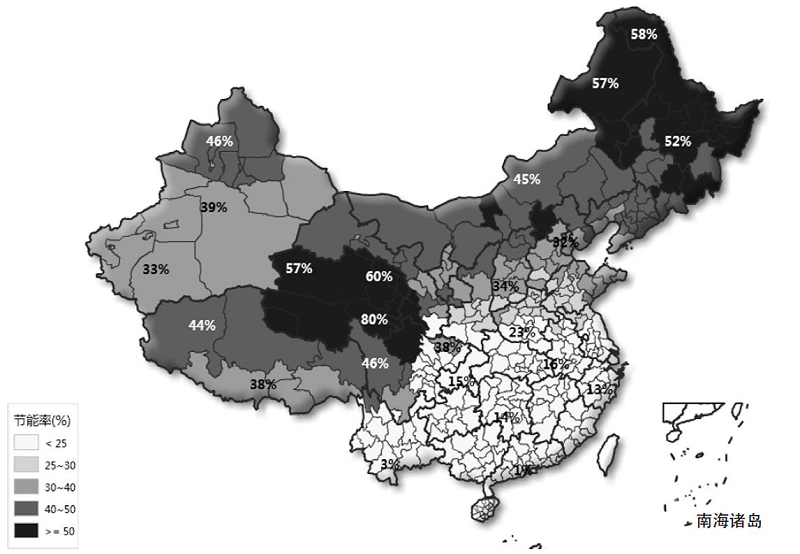

圖4中國數據中心水側間接自然冷卻節能率分布圖
從應用實踐看，目前國內外已有眾多數據中心成功利用自然冷卻，實現能效提升。
在國內，浙江千島湖某數據中心利用湖水自然冷卻，采用開式空調系統，并配置蓄水池等設備保證不間斷運行，節能效果顯著；天津的騰訊某數據中心采用冷熱通道隔離、水側自然冷卻、自然風冷卻、變頻技術、分時式制冷等多項節能技術，節能能力居于中國領先水平；中國電信的永豐國際數據中心通過冰蓄冷、水冷自然冷源、高壓直供、分散式供電、太陽能等新技術以及科學運維，獲得了顯著的節能效果。
在國外，Google位于比利時的數據中心，實現100%水側自然冷卻，是Google第一個完全達到自然冷卻的數據中心；Google在歐洲還有2個實現完全自然冷卻的數據中心，一個位于愛爾蘭，采用直接蒸發制冷技術，一個位于芬蘭，采用100%海水散熱；此外，雅虎位于紐約洛克波特的“雞籠”數據中心、Facebook位于俄勒岡州的數據中心、惠普位于英國溫耶德的數據中心均采用自然冷卻技術達到了良好的節能效果
4.3優化氣流組織形式
氣流組織形式是影響數據中心空調系統節能的重要因素。冷氣流動過程中的阻力越小，冷風和熱風氣流隔離的越好，冷量損耗的就越小，空調主機運行效果就越高，能效比越好。
在數據中心設計規范和節能標準中，均將氣流組織優化作為重點內容。氣流組織優化的內容主要包括合理設計，通過多種措施提高機房空氣冷卻效率等。
1.合理設計機房氣流組織
機房內部存在局部過熱現象。造成這一現象的原有是機房內的氣流組織不合理，多數機房采用的上送風方式不符合熱空氣自然上升的流動規律。這種先冷環境、后冷設備的送風方式，導致了局部過熱現象。并且冷熱空氣相互混合，減少了送回風溫差，增加了送風量，造成了不必要的浪費。
因此，如何合理設計機房內的氣流組織，減少無效回風和冷熱氣流混合成為數據機房配套設計和改造所面臨的一大難題。如果這一問題得到有效解決，就意味著機房空調制冷效率大大提高，從而達到節能和降低PUE的目的。
為了解決上述問題，機房內的上送風方式正逐步向著架空地板送風、機房上部回風方式改進，對機柜布置、冷熱通道布局等提出新的要求。同時，新型近端制冷技術更加靠近負載，其制冷密度和節能效果遠超傳統的遠端制冷，有效解決機房高密度和局部過熱的問題。
具體的措施包括：
1）在機房機架布置上，應采用“面對面、背靠背”方式布置，形成“冷”和“熱”通道；
2）機房空調應采用下送風、上回風方式，架空地板下不應布置各種線纜；根據符合功率密度，合理規劃架空地板高度，確定地板下送風斷面風速控制在1.55-2.5m/s，一半數據中心機房架空地板高度不應小于400mm；
3）機架和空調設備的距離應大于1200mm,避免出現回風短路的情況，當空調設備送風距離大于15m時，需在機房兩側布置空調設備；
4）如果必須采用上送風，下回風方式時，應采用風管送風方式，風管、送回風口的尺寸應根據機房熱負荷計算確定。
早期國內數據中心的相關設計規范均要求機房內的環境溫度為22℃~25℃。這樣必然導致制冷系統需要將機房內的環境溫度處理到相應溫度。盡管IT設備機柜的出風側通道和外圍走廊等環境空間的溫度符合要求，但IT設備的實際散熱卻不一定。這造成了大量的冷量浪費在環境空間里。
《數據中心設計規范》（GB50174-2017）已明確規定溫度控制點為機柜的進風側，即專用空調的冷空氣僅需存在于IT設備散熱所需的地方，這一氣流組織形式的改變提高了制冷系統冷卻IT設備的效率，提高了節能效果。
2.提高機房空氣冷卻效率
數據中心機房通常有四種氣流組織形式，包括房間級、行級、機柜級和芯片或服務器級。對于機房空氣冷卻效率而言，通常關注房間級、行級和機柜級冷卻方式。
首先，最普遍采用的是房間級制冷。采用房間級制冷時，制冷系統與機房直接關聯，并行工作來處理機房的總體熱負荷。在設計中，對氣流的關注往往有很大的不同，對于較小的機房，機柜有時隨意擺放，對于氣流沒有特別的規劃、遏制，這部分數據中心是最為重點的節能改造對象。而對于較大的復雜數據中心，可能使用高架板送風到經過精心規劃的熱通道/冷通道，來引導氣流并使其與機柜相適應的目的。房間級制冷機房本身獨有約束的影響很大，比如室內凈高、房間形狀、地板上下的障礙物、機柜布局、制冷系統位置、IT負載功率分配等。
采用行級制冷配置時，制冷機組與機柜行相關聯，在設計上，機組可能位于IT機柜之間，也可吊頂安裝。與傳統無氣流遏制房間級制冷相比，氣流路徑較短，專用度更加明確。對于200kW以下的數據中心應采用行級制冷，無需高架地板即可部署，而對于已有數據中心，在部署較高密度負載時（每機柜5kW或更高），應進行行級制冷節能改造。
采用機柜級制冷時，制冷機組與機柜相關聯，機組直接安裝在IT機柜上或者內部。與房間級或行級制冷相比，機柜的氣流路徑更短，且專用度更準確，使得氣流完全不受任何安裝變動或機房約束的影響，可達到最高功率密度50kW。

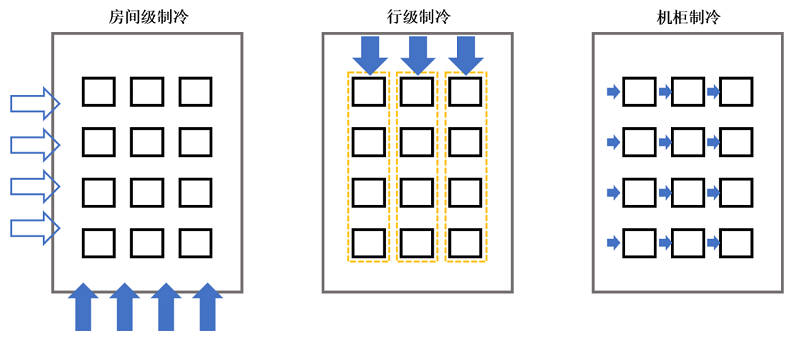

圖5房間級、行級與機柜級制冷模式對比示意圖

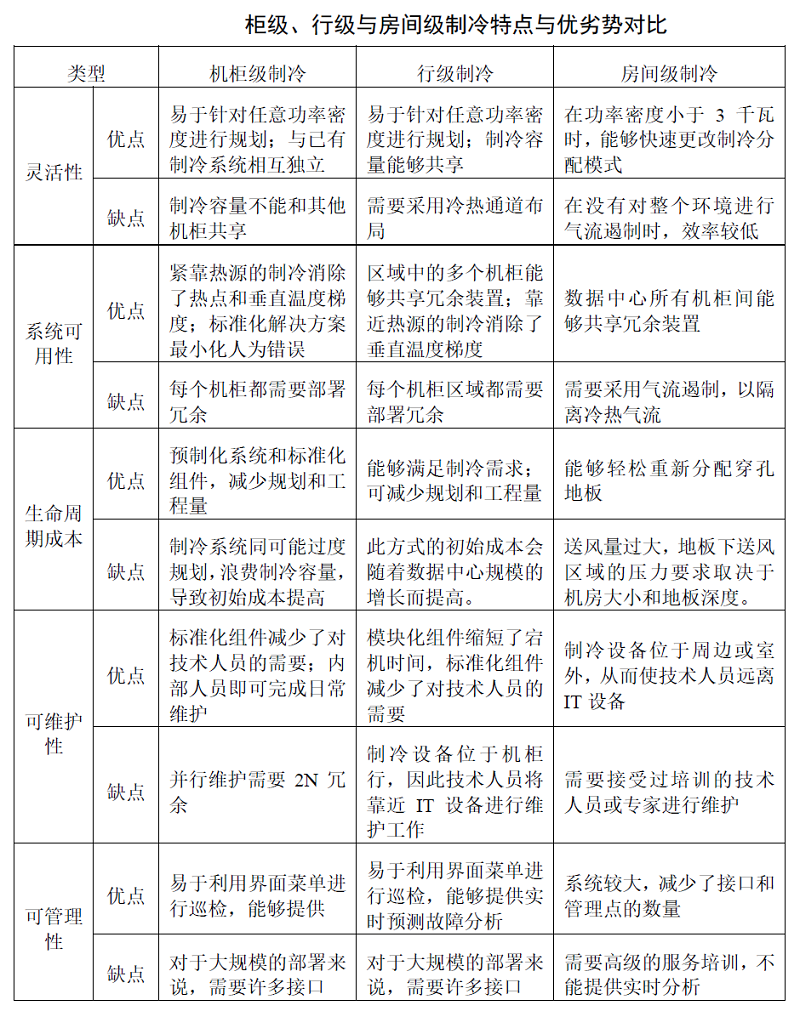

表3柜級、行級與房間級制冷特點與優劣勢對比
從三種方式對比看：機柜級制冷最為靈活、部署最快，并能支持最高功率密度，但需要額外費用開支；行級制冷具備機柜級制冷的諸多優勢，如靈活性、部署速度以及密度優勢，且成本較低；房間級制冷能夠通過重新配置穿孔地板來快速更改制冷分配模式，在低密度數據中心，所有機柜共享制冷冗余，此方式具有成本優勢，且最為簡單。
氣流組織優化對于數據中心節能降耗效益顯著。據測算，全國中小型數據中心從2006年的PUE=2.7降低到了2013年的PUE=1.8，其中一部分是通過優化氣流組織實現的。目前，國內仍有一部分數據中心氣流運行不合理，導致其PUE過高。據專家測算，通過對氣流的改造，國內中小型數據中心PUE值有望從1.8下降到1.5。
4.4采用液冷技術
液冷是指使用液體作為熱量傳輸媒介，與發熱部件進行換熱，進而帶走熱量的技術。雖然液冷技術研發的初衷是為解決傳統制冷面臨的高功率主機散熱難題，但在發展的過程中，逐漸成為數據中心降低PUE值的突破性技術。
從技術效果看，液體傳導熱能效果好，比熱容大，在吸收大量的熱量后自身溫度不會產生明顯變化，能夠穩定CPU溫度，實現機房環境40度條件下無需空調制冷設備，PUE可大幅下降到1.0左右，因而被認為是降低數據中心能耗的最可靠和可行的技術方案之一。
與傳統的制冷技術相比，液冷技術擁有以下優勢：
一是液體的比熱容與導熱能力遠遠高于氣體，溫度傳遞效果更快、更優，可以大大提高數據中心冷卻效率，與風冷系統，能節約30%的能源；
二是功率密度大，可以節約數據中心的空間，節省建設成本，同時液冷系統所使用的泵和冷卻液系統與傳統空調相比噪聲更??；
三是液體技術不受海拔與氣壓的影響，在高海拔地區依然保持較高的散熱效率；
四是能夠?qū)崿F(xiàn)余熱利用，傳統的風冷設備一般將熱量直接排到大氣中，但液冷數據中心以液體為載體，直接通過熱交換接入樓宇采暖系統和供水系，滿足居民供暖和溫水供應的需求，有效實現余熱資源綜合利用。
圖6液冷技術與傳統制冷技術的比較
液冷的制冷模式主要包括主要分為冷板式、噴淋式以及浸沒式。冷板式效率最低，但是最利于節能改造，可在原有的IT設備上進行改造，通過在CPU表面貼覆冷管，冷管內填充氟類制冷劑的方式進行降溫。噴淋式與浸沒式則是將整機浸沒于制冷劑中，因而對制冷劑的絕緣性，抗腐蝕性要求較高。
采用導熱型冷卻模式時，循環冷卻水（或其他液體）在管道內流動，管道連接的換熱器（包括蒸發器、散熱器等不同類型的冷板）貼敷在CPU等熱量產生設備的表面，因此液體制冷劑不與集成電路直接接觸，冷卻介質在換熱器吸收熱量將CPU的熱量傳至冷凝器，冷卻介質在外部冷凝器放熱，完成制冷過程。

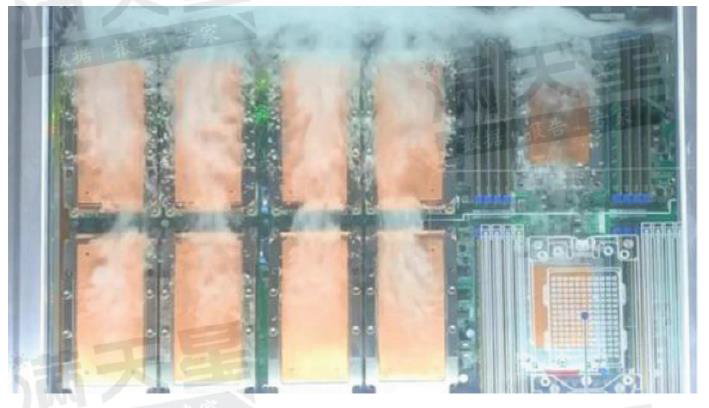

浸沒式液冷技術將發熱期間浸沒在液體中，通過直接接觸進行熱交換。整個浸沒式液冷系統可包括兩個部分，室內側循環和室外側循環。室內側循環構成中，冷卻液在封閉式腔體內與發熱器件進行熱交換；在室外側循環中，低溫水在液冷換熱模塊中吸收氣態冷卻液攜帶的熱量變成高溫水，進入冷卻塔后，高溫水與大氣進行熱交換，變成低溫水后再與氣態冷卻液進行熱交換。
圖3-7浸沒式相變液冷的示意圖
近年來，隨著液冷技術的發展，一些科研單位和公司將其有效的應用到服務器/芯片級散熱領域。國際上，IBM、谷歌、英特爾等國際巨頭早已積極布局；在國內，中科曙光、華為、浪潮、聯想和阿里為代表的科技公司開展了積極探索，并積累了豐富的經驗。例如：2013年，中科曙光完成了首臺冷板式液冷服務器原理機的驗證；2015年，中科曙光部署大規模商業應用項目落地；2017年，浪潮發布了以冷板液冷服務器為核心的解決方案。
由于在散熱行能、集成度、可維護性、可靠性、性能、能效、廢熱回收、噪聲控制等方面的優良表現，液冷技術已經成為數據中心突破節能瓶頸的解決方案之一。2019年2月，工信部、國家機關事務管理局和國家能源局聯合發布了《關于加強綠色數據中心建設的指導意見》，鼓勵數據中心采用液冷等高效系統設計方案。但受到資本投入、設備兼容、傳統觀念等限制，目前液冷技術的普及推廣仍面臨著制約，需要加快技術宣傳、最佳實踐普及和標準研制等步伐。
5.電氣系統
電氣系統用于提供IT設備使用所需的電壓和電流、照明等。數據中心電氣系統包括供配電系統、備用電源、不間斷電源、高壓和低壓配電以及照明系統。系統能耗主要包括開關損耗、低壓配電系統損耗、UPS損耗、供電電纜損耗等。
電氣系統作為數據中心的第三大能耗大戶，在規劃設計時應根據系統負荷容量、用電設備特點，供電線路距離以及分布等因素，從設計、運行和管理等方面采用先進的節能技術。
通用的節能措施包括：
1）對電子信息設備的實際用電量及其電源系統的配置容量、冗余度進行復核，在滿足安全性的前提下對其進行改造，使電源設備處于轉換率較高的負載率區間。
2）合理調整供配電系統，變壓器、配電線路和設備的容量應滿足數據中心基礎設施可用性等級及該等級在GB/T2887對應的相關規定。
3）綜合考慮采用可再生能源、峰谷蓄能、錯峰蓄冷、液冷、余熱回收利用等技術手段，提高數據中心用能清潔化水平和電能利用效率。
4）對原回路容量進行校核，并應選擇節能燈具。應充分利用自然光，并設置光感系統。
5.1采用高效節能設備
對供電設備進行選型時，應采用新型節能技術和設備，減少供電設備自身的消耗。
1）針對變壓器：建議采用SCB10型干式變壓器，或者空載損耗更低的非晶合金干式變壓器等。
2）針對UPS設備：在相同的額定容量時，可選用高效率的高頻UPS等；在滿足IT設備安全可靠運行的條件下，可選用高壓直流供電系統對IT設備進行供電，該方法節省了逆變環節，效率相對傳統塔式UPS大幅提高。
3）針對照明系統：可采用LED等高效節能光源，以電子鎮流器取代電感鎮流器，延時開關、光控開關、聲控開關、感應式開關取代蹺板式開關等。同時，可增加照明控制系統進行節能管理等。
4）鋰電池技術：隨著鋰離子電池的能量密度和安全性能的持續提高，成本的不斷降低，鋰電在數據中心的需求量越來遠大，有望成為新一代主流能源。
在新型技術方面，可采用具備“動態休眠”的供電產品設備。該技術可在系統負載較低的情況下，與動力監控系統相結合自動根據當前總負載的大小計算出工作所需的整流模塊或UPS模塊數量，實現供電系統整體效率的提升，減少能源在低負載情況下的浪費。
5.2促進UPS自身節能
機房的能耗大戶是服務器、數據存儲器等數據處理設備，數據設備的用電量大，就需要更多的UPS電源來供電，UPS電源在電能轉換中需耗費一定的能量，電能在傳遞分配中也有損失。在滿足業務需求或同樣處理存儲能力的設備中，促進提高UPS自身節能是數據中心能效提升的關鍵。
主要的措施包括：
1）選用高效器件
數據中心可采用高壓直流技術，系統包括交流、整流和直流配電部分。高壓直流是在配電前端先將輸出的電流整流并轉換成直流電源供IT內服務器電源使用，服務器電源只需要實現DC-DC的轉換，中間變化的過程減少了損耗，增加了電流的可靠性和穩定性。新型高效UPS的運行效率可達96%以上，節約型的不間斷電源在低負載區間依然能保持較高的效率。
2）提高UPS運行效率
UPS的效率直接決定了整個UPS系統的能耗，這也使得數據中心客戶對UPS效率的要求日益提高。以一個容量為300KVA的UPS為例，每度電按0.9元計算，UPS效率每提高1%，一年節省的電費為300×0.8×0.01×24×365×0.9=18921.6元?？梢娞岣遀PS的工作效率，可以為數據中心節省一大筆電費，因此提高UPS效率是降低整個機房能耗的最直接方法。
通過優化算法，實施監測負載、環境、電網情況等，不斷調整UPS工作狀態，保障UPS一致運行在高效率狀態。同時，可通過智能休眠技術，在負載較低時，使一些模塊休眠，減少UPS的空載能耗，從而提高系統運行效率，為了保障休眠狀態下模塊的同一壽命，模塊可采用自動輪換休眠等模式。
3）降低輸入電流諧波，提高輸入功率因數
諧波的危害表現為引起電氣設備(電機，變壓器和電容器等)附加損耗和發熱，降低繼電保護，控制，以及檢測裝置的工作精度和可靠性等。諧波諸如電網后會使無功功率加大，功率因數降低，甚至有可能引發并聯或串聯諧振，損壞電氣設備以及干擾通信線路的正常工作。
目前治理諧波的方式有6脈沖整流器+無源(或有源)濾波器，12脈沖整流器+無源濾波器，IGBT整流器等方式，這些能夠?qū)崿F(xiàn)低輸入電流諧波(<3%)和高輸入功率因數(>0.99)，從而實現數據中心的節能要求。
4）采用ECO模式
目前大部分的UPS均具有ECO模式（即經濟運行、交流直供），電能質量好且節能需求較為迫切的數據中心，可采用ECO模式。在ECO模式下，UPS自身能耗將大幅降低，效率可達到99%以上。
5.3促進可再生能源利用
目前中國數據中心的可再生能源利用仍處于起步階段。隨著中國“雙碳”目標的提出，在各地越來越嚴格的能源雙控目標下，數據中心的可再生能源利用必然要再上一個臺階。
目前，國家尚未出臺對數據中心的可再生能源利用提出明確的要求。在2017年的《國家綠色數據中心試點評價指標體系（2017）》中規定：數據中心應用高比例可再生能源或清潔能源（包括自有設施生產和外購的可再生能源或清潔能源）作為加分項，用電比例達到當?shù)毓╇娤到y(tǒng)配電網可再生能源滲透率的加1分，每增加10%加1分，最多5分。
目前，數據中心利用可再生能源的主要路徑包括：
1）自建可再生能源項目
數據中心自建可再生能源項目可以是集中式電站或者分布式光伏電站。其中，分布式光伏發電指采用光伏組件，將太陽能直接轉換成為電能的分布式發電系統。目前最為廣泛的形式是屋頂光伏發電項目。
數據中心自建分布式光伏的典型案例：北京中經云亦莊數據中心于2016年投入使用，數據中心大樓頂層設計安裝800kW(10000平米)的光伏電站，利用太陽能為建筑提供電力服務。
數據中心集中式電站的典型案例：2015年蘋果公司分別于四川省新能源、中環能源、加州陽光電力合資城里企業，在四川建設集中式光伏電站。在風電領域，蘋果在2016年入股金風科技旗下4家新能源公司，年生產風電285兆瓦。
由于前期投入較高，且數據中心自建的可再生能源項目發電量僅能滿足少量的用電需求，因而企業積極性不高，仍需要在政策、投資、發電上網等方面加大支持和引導力度。
2）可再生能源市場化交易
在新一輪電力體制化改革下，數據中心可通過電力中長期市場，直接或通過售電企業采購可再生能源。如百度陽泉數據中心2017年簽約風力發電2600萬千瓦時，清潔能源使用占比達到16%。
2018年，該數據中心風電用電量達到了5500萬千瓦時。同時，綠色證書等也為數據中心采購可再生能源提供新的途經。
自2018年以來，中國互聯網云服務企業的可再生能源采購量實現了較大規模的增長，阿里、萬國數據、百度等均實現了可再生能源利用量的提升，秦淮數據還提出了“100%可再生能源轉型目標”，據此，有理由相信數據中心的可再生能源利用規模和水平將持續提高。
5.4應用需求響應技術
電力需求響應是電力用戶對電價或激勵信號做出的主動響應，這種響應主要表現為用戶臨時性改變用電行為，即根據電價高低或激勵大小，臨時性調節電力負荷。隨著能耗管理技術的發展，先進的數據中心已經具備高度靈活的自適應能耗調整能力，可以作為需求側可控負荷與電力系統協同運行，參與電力需求響應。
數據中心參與需求響應的主要方式包括：直接負荷控制、蓄冷空調等。嚴格來說，蓄冷技術在用戶側并不直接節能，但蓄冷技術可以解決區域電網供需矛盾，促進可再生能源消納，有利于區域電力系統的安全穩定運行。對于用戶來說，如果峰谷價差的足夠大，蓄冷技術的應用能大幅減少用戶電費，帶來較好的經濟效益。
1.直接負荷控制
直接負荷控制是數據中心采取先進的技術手段，包括無線電控制技術、專用通信線控制技術，對可調節的用電設備進行分臺分類的集中控制。根據電價或激勵信號，臨時性啟動或關閉用電設備，以達到促進電力平衡和節約電費等目標。
2.蓄冷空調
蓄冷空調是一種儲能裝置，利用峰谷電價差，利用夜間低谷點制冷，將冷量以冷、冷水或凝固狀相變材料的形式儲存起來，而在空調高峰負荷時段部分或全部地利用儲存的冷量向空調系統供冷，以達到減少制冷設備安裝容量、降低運行費用和電力負荷削峰填谷的目的。
根據蓄冷介質的不同，常用蓄冷系統又可分為三種基本類型：第一類是水蓄冷，即以水作為蓄冷介質的蓄冷系統；第二類是冰蓄冷，即以冰作為蓄冷介質的蓄冷系統；再一類是共晶鹽蓄冷，即以共晶鹽作為蓄冷介質的蓄冷系統。水蓄冷屬于顯熱蓄冷，冰蓄冷和共晶鹽蓄冷屬于潛熱蓄冷。水的熱容量較大，冰的相變潛熱很高，而且都是易于獲得和廉價的物質，是采用最多的蓄冷介質，因此水蓄冷和冰蓄冷是應用最廣的兩種蓄冷系統。
蓄冷空調可作為數據中心中央空調系統的緊急備份，保障中央空調系統的安全性。在中央空調主機停機時持續一段時間的冷量，對于制冷系統要求較高的金融、電信等領域，蓄冷空調可發揮較大的作用。
6.能耗管理
能耗管理對于數據中心而言，猶如一條正態分布的長尾曲線，曲線的頭部由IT設備、空調、電氣、建筑等大指標構成，曲線的尾部則由機柜位置部署、氣流組織形式、機柜距離以及系統運行維護等小指標構成。
對于數據中心而言，能耗管理要實現大指標和小指標的綜合管理，為數據中心節能提供整體解決方案。為了提高數據中心能耗管理水平，數據中心應建立能耗監測系統，有能力的數據中心可構建智能化運維系統。

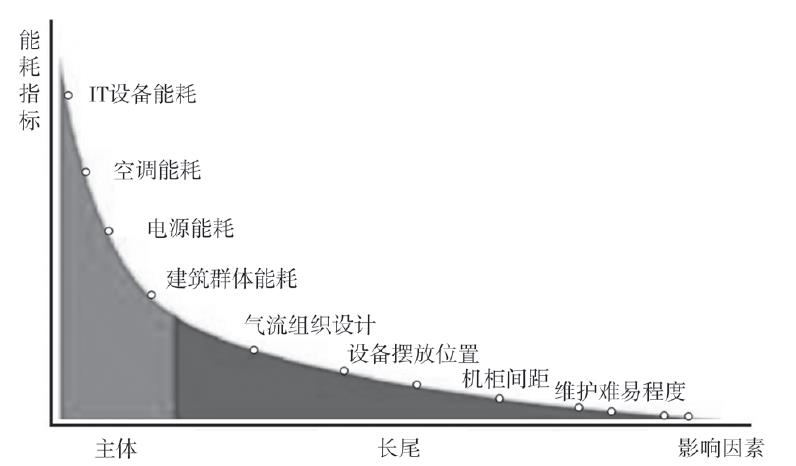

圖8數據中心能耗管理的長尾曲線
1.構建能耗監測系統
數據中心能耗監測系統通常包括：各種智能化的電力設備、傳感器、存儲設備、應用系統、控制系統等。
數據中心的能耗監測對象包括：動力系統（包括高壓變配電設備、中亞變配電設備、低壓配電設備、整流配電設備、變流設備、發電和儲能設備等）、空調設備（包括冷凍系統、空調系統、配電柜、分散式空調等）、機房環境（包括環境條件、圖像監控、門禁等）。
數據中心能耗監測系統能夠?qū)崿F(xiàn)對所有耗電設備的監控和管理，實現數據采集和分析功能，能夠?qū)?shù)據中心用電量分時段統計、分析、實現趨勢分析和預警等功能。系統能夠?qū)τ秒娫O備的基礎信息、配置信息等進行詳細的管理，可根據機房環境溫度和上級指令有選擇地對智能/非智能耗能設備進行開啟和關閉。
2.構建智能化運維系統
通過技術改造，將原有系統升級為智能化運維管理系統，使其能夠根據設備狀態、負載率等運行狀態的實時變化，根據內外部不同溫度、濕度、水溫、儲冷量、峰谷電價等綜合因素，及時調整各系統的工作狀態，使各設備系統能夠在滿足冗余需求的前提下，盡量工作在能源效率最優的狀態。有條件的數據中心可采用大數據、AI算法等手段實現空調系統智能、節能調節。
