概述

IT設備芯片功率密度是推動采用液冷技術的一個常見因素。但是，數據中心業主在決定采用液冷時還有另外四個原因，包括低電源利用率（PUE）目標、空間限制、嚴苛的IT環境和用水限制。本文對這些推動因素進行了介紹。借助這些信息，數據中心業主可以權衡采用液冷對他們?cè)O(shè)施是否有利，并做出明智的決策。

與傳統風冷相比，液冷可為數據中心業主帶來多項益處，例如能效更高、占用空間更小、總擁有成本（TCO）更低、服務器可靠性提升、噪聲更低等。但是，液冷還存在一些缺點，例如投資更高、需要改造甚至重新訂購服務器、需要新的數據中心運維技能等。

如需了解有關此話題的更多信息，請閱讀《適用于數據中心和邊緣應用的液冷技術》。數據中心業主需要確定液冷是否適合用于應對他們所面臨的挑戰。

在本文中，我們將介紹考慮采用液冷技術的五個原因：

• 不斷增加的芯片和機柜功率密度

• 降低能耗的壓力

• 空間限制

• 用水限制

• 惡劣的IT環境

本文詳細闡述了每種原因，并解釋了液冷技術是如何應對這些挑戰。

1.不斷增加的芯片和機柜功率密度

IT設備技術的變化一直是基礎設施制冷解決方案研發的主要驅動力。如今，對云、物聯網、人工智能和邊緣應用的需求再次引發IT技術的變化，進而影響用于輔助的制冷基礎設施。我們總結的部分此類變化如下：

中央處理器（CPU）功耗增加。隨著內核數量的增加，處理器性能不斷提高，同時處理器功率也不斷增加。這會導致CPU熱流密度相應增加，以及服務器機柜本身內部的總體熱密度增加。同時，某些場合下還會使用超頻以提升運算性能（例如游戲和高性能運算），也會導致芯片溫度升高（如圖1所示）。

大功率圖形處理器（GPU）的使用日益增加。GPU起源于3D游戲的渲染需求，如今廣泛用于金融、分析、人工智能、科研和石油天然氣勘探等領域，配合CPU分擔運算負載。CPU的內核相對較少，但擁有大量的高速緩存，可同時處理多個線程。GPU由數百個內核組成，可同時處理數千個線程，相應地功耗更高（如圖1所示）。

低延遲需求導致熱密度增加。隨著組件性能的提高，這些組件之間的互連在延遲方面開始成為瓶頸。為了充分利用性能方面的提升，CPU、GPU和板卡上的其他組件（例如內存芯片組）被安排得越來越緊湊，以減少延遲。這也導致服務器內部的物理密度和溫度越來越高。

▲圖1熱設計功耗（TDP）呈上升趨勢

所有這些IT技術趨勢，都推動著服務器功耗和熱密度的上升。當機柜中裝有大量此類服務器時，由于機柜內的功率密度太高，風冷已經不足以使設備充分冷卻。存在一些極端的風冷例子，例如采用主動式通風地板的房間級制冷系統，可支持40kW機柜的制冷，或者主動式背板換熱器。采用行級制冷裝置，可為最高67kW的超級計算機HPC設備提供制冷。然而，對多個高密度機柜使用這些極端應用時，制冷系統的總擁有成本（TCO）也會大幅增加。這些應用還會引發其他問題，例如過高的氣流速度、巨大的風扇噪音，以及由于制冷中斷而造成設備損壞的風險。

綠色網格（TGG）建議將每機柜15-25kW的功率密度作為“未使用背板換熱器等其他制冷設備”的風冷解決方案的上限。相比之下，液冷系統很容易提供兩倍于風冷方案的容量，甚至可以擴展到單機架超過100kW。液冷技術提供更具可預測性的熱控制，且沒有風冷所需的過度配置和風量管理。液冷技術還可提供更低的穩定工作溫度，并消除濕度問題，以此提高芯片和硬盤驅動器的可靠性。

2.降低能耗的壓力

隨著人們建造越來越多的數據中心（包括云端、區域性和邊緣數據中心），這個行業的能耗也在不斷增加，2017年約占全球總能耗的1%。較高的能耗促使法規要求數據中心的電源利用率（PUE）需低于特定值，以降低能耗。例如，上海要求新建數據中心的PUE低于1.3，而改造現有的數據中心PUE低于1.4。數據中心的能源支出在總擁有成本（TCO）中所占的越來越大。繼IT設備之后，制冷系統是數據中心的第二大能源消耗體。因此，數據中心業主急需減少制冷系統的能耗。

需要特別注意的是，我們通常使用PUE作為評估數據中心效率水平的指標，但是，對于采用液冷技術的數據中心，我們認為能耗是更適合的指標。使用液冷技術時，可以去除部分甚至全部的IT設備風扇，這可能導致PUE不如人意，但總能耗減少。對于浸沒式液冷，去除服務器風扇可以將服務器能耗降低大約4%-15%，具體取決于所需的風量（通常分析中采用8%）。對于新建或改造的場合，可以通過使用液冷系統替代高能耗的風冷系統來降低能耗。由美國不同的國家實驗室和英特爾組成的工作組總結出一個新指標，可讓人們更清楚地了解此問題，并創建了iTUE(IT能源使用效率)和TUE（總能源使用效率）。截至撰寫本文之時，盡管這些指標的使用有限，但隨著液冷技術采用率的提高而將受到更多關注。

3.空間限制

雖然風冷系統可以處理相對密集的IT負載（例如，能夠支持每機架超過67kW功率的部署方式也確實存在），但這樣做的成本和復雜性隨著IT負載的增加而激增。盡管隨著密度的增加能夠減少機柜的數量，但專用于制冷設備的物理空間比例卻越來越高。哪怕是不占用地面空間（位于機柜頂部）的頂置式制冷設備也并不能解決問題，因?yàn)樗鼈兊闹评淠芰νǔ２怀^(guò)20kW/機柜。

對于給定的IT負載，液冷技術可提供減少整體數據中心空間的機會。不僅白區可以得到壓縮，由于可使用溫水進行冷卻，可以縮減制冷系統和相應的開關設備，進而也能壓

4.用水限制

冷卻塔和其他蒸發式制冷技術因其效率高和制冷量大，成為超大型數據中心受歡迎的散熱解決方案。但是，這些方法將水的蒸發用作散熱機理，會消耗大量的水（如圖2所示）。用水會增加運營成本，而在水資源有限的某些地區，AHJ(主管機構)會向數據中心業主施加更大的壓力，促使他們減少用水。

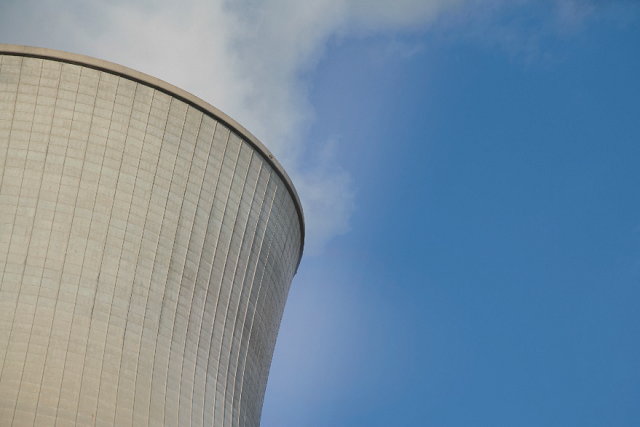

▲圖2冷卻塔利用水的蒸發來散熱

減少數據中心用水的方法有多種，包括減少IT負載、提高制冷系統效率、優化冷卻塔運行等。在這些方法中，液冷技術可以減少或消除制冷系統設計中的用水環節。由于大多數液冷技術都可以直接將溫水用于IT設備（最高45°C/113°F），因此在大多數氣候下可以使用簡單的干冷器來散熱。

5.惡劣的IT環境

隨著網絡邊緣部署的IT設備越來越多，將其置于非理想環境中的需求也不斷增加。在制造行業和配送中心的物聯網等場合可能會帶來新的挑戰。在大氣污染和電源質量方面，這些場合的環境條件非常惡劣（圖3為兩個示例）。這些場景中部署的通常是具有成本效益的標準IT系統，有時會導致可靠性低于預期。隨著IT設備與生產流程的整合度越來越高，任何宕機都會影響制造工廠自身的產量。

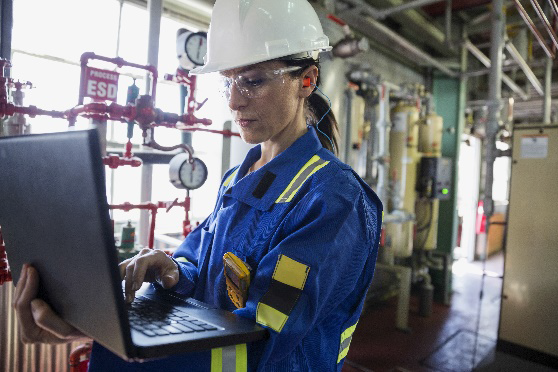

石油天然氣設施

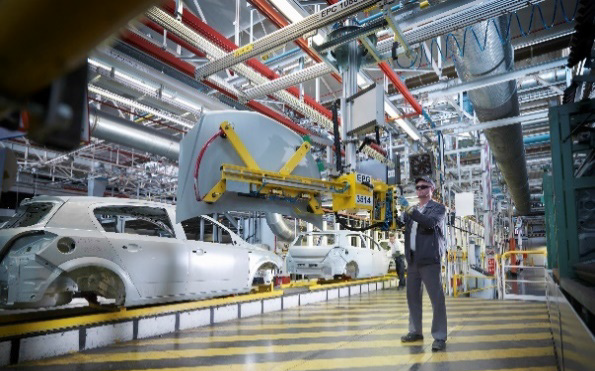

汽車制造廠

圖3惡劣IT環境的兩個示例

集成空調的封閉機柜是一種解決方案，但可能占地空間大，成本高且效率低。在這些環境中，液冷技術可作為一種替代方案。浸沒式液冷可將服務器與環境隔離。從IT設備中去除風扇可減少惡劣環境（例如重型工業制造工廠）中的大氣污染物進入IT系統。

數據中心采用液冷技術的優勢：

盡管前文提到的五個原因推動了液冷技術的普及，但是液冷技術的以下優勢同樣值得關注：

1. 最小化房間內增加的熱量

2. 消除風扇的使用

3. 余熱回收

4. 降低布局復雜度（冷熱通道和通道封閉）

5. 減少對地理氣候的依賴

1.最小化房間內增加的熱量

芯片級液冷可以將IT空間中70-80%的IT設備熱量轉移到室外環境，而浸沒式液冷可以帶走95%以上的熱量。因此，IT設備所產生的熱量對房間的影響可以大幅降低，從而讓IT空間可以更輕松地實現舒適的工作環境。相反，對于采用傳統風冷技術的數據中心，為了提高能效，從而提高IT設備的入口和出口溫度，這可能導致在熱通道中長時間工作的人員遭受熱壓力。欲了解有關此話題的更多信息，請閱讀《高密度熱通道對IT人員工作環境的影響》。液冷技術可以實現密度的增加并同時有效地保證舒適的工作環境。

2.消除風扇的使用

如上所述，去除風扇不僅可節省4%-15%的能耗，而且消除由風扇噪音引起的職業健康風險。對于傳統的風冷系統，隨著機柜密度的增加，隨之而來的設施風扇噪音的增加不僅會影響操作人員和維護人員（可能會違反OSHA法規或ISO7243準則），而且還會增加IT磁盤驅動器故障風險。目前，許多服務器設計人員發現，風扇噪音的設計已經非常接近與服務器相關的人員職業健康能夠承受的最大極限。由于制冷設備風扇產生的噪音，數據中心運營人員將面臨同樣的健康問題。

對于液冷技術，去除或減少服務器風扇以及消除或減少IT設備空間制冷（例如CRAH單元或CRAC單元）可提供非常低的噪聲。這在軍事和商業辦公室應用中特別有用，可防止風扇噪音對職業健康造成危害。

3.余熱回收

芯片級液冷或浸沒式液冷中的絕緣介質回路可以使用溫水（30°C/86°F以上）來吸收設備產生的熱量。吸收了熱量的熱水可以非常有效地進行熱回收再利用?；厥盏臒崃靠捎糜谠O(shè)施或區域供熱，以減少運營支出和設施的總體碳足跡，尤其是在寒冷的天氣中。用風冷技術則很難做到這一點，這也是市政部門所青睞的原因。

4.降低布局復雜度（冷熱通道和通道封閉）

對于采用風冷的數據中心，氣流管理的最佳實踐是將機柜按照冷熱通道進行布局。然后，采用氣流遏制系統對冷熱通道進行遏制，以分離冷氣流和熱氣流，進而節省制冷能耗并消除熱點。對于采用浸沒式液冷的數據中心，無需使用服務器和CRAH/CRAC風扇，因此無需擔心氣流管理，也無需留出冷熱通道布局和進行氣流遏制。機柜布局得以簡化，并且僅取決于管道路徑和可維護性，從而實現當前無法想象的布局。

5.減少對地理氣候的依賴

用于為IT設備冷卻的風冷自然冷卻解決方案依賴于特定的地理位置。由于液冷技術可使用溫度高達45°C/113°F的溫水，因此在世界大部分地區都可以實現全部自然冷卻。這為區域數據中心和邊緣部署提供了標準化和高效優勢。

液冷技術通常被視為高性能計算和高密度應用的技術解決方案。然而，液冷技術在大型數據中心和邊緣部署也同樣具有優勢，它能有助于解決數據中心設計人員和運營人員當前所面臨的諸多挑戰。在所有地理區域均能實現降低能耗、減少用水量、能夠部署在有限的空間以及惡劣的環境中，這是我們期望在未來幾年內IT行業廣泛采用液冷技術的幾大原因。
