現代熱通道氣流遏制系統被用來應對數據中心日益增長的功率密度，但同時這些熱通道也為工作人員工作環境的舒適性帶來問題。本問將就這種高密度IT環境的附加熱應力作基本的探討。

IT機房和相關基礎設施的首要目的是支持關鍵IT設備的運行。一般來講，在必要的情況下，絕大多數大型關鍵數據中心的業主更愿意以犧牲機房工作人員合理的舒適度為代價來支持關鍵IT系統。關于這點，我們幾乎可以在所有數據中心里找到這種現象，比如升高的噪音水平、熱冷區域、高速氣流、有時連照明也不如相鄰辦公區理想。但是，近年來，由于IT設備功率密度的不斷增長，導致機房制冷系統也在不斷突破創新。有時，這些新的制冷方案會影響到機房工作人員的舒適度和安全性。

傳統和現代的數據中心制冷方法

在數據中心中，傳統制冷方法是使用非緊靠熱源的制冷方式對負載供應冷風并排出熱風。這意味著制冷系統通常采用高架地板進行送風，所輸送的冷風在房間內彌散。這里沒有嚴格的邊界來防止冷風與房間內的空氣的自由混合。其目的是試圖將室內總體平均溫度降到IT設備和人員可接受的水平。在這樣的房間里，制冷系統的回風氣流基本上反映的就是室內總體溫度，一般在22°C（72°F）左右。如果在房間里采用了熱通道/冷通道布局，熱通道的觀測溫度應當高于22°C

（72°F），而冷通道的觀測溫度應當?shù)陀?2°C（72°F）。但在實際應用中，它們與室內總體平均溫度的偏差沒有所設計的那么大。這是因?yàn)閭鹘y(tǒng)的設計通常會允許較大比例的冷風繞開原本的目標送風位置，直接進入熱通道，通常是從地板上的線纜孔滲入的。這降低了熱通道的溫度。同樣地，傳統的IT設施通常不提供措施來防止IT設備廢熱從機架頂部或機架行末端進入冷通道。這無疑會對房間內的IT設備產生不利影響，泄漏的冷風會降低在熱通道里工作的人員感受到的熱應力，而泄露的熱風則可能會加熱冷通道。這兩種再循環流體路徑都不是我們希望看見的，因?yàn)樗鼈儠?huì)提高IT設備的平均工作溫度同時降低制冷系統的效率。圖1所示為數據中心及其使用傳統制冷方式時的空氣流向示意圖。

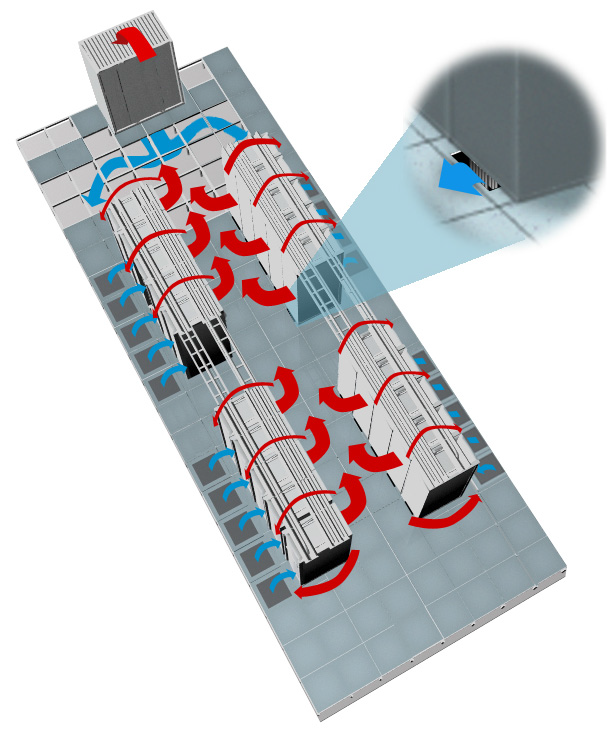

▲圖1傳統制冷方式氣流模式

這種大流量設計被一直沿用至今是因?yàn)镮T設備功率密度足夠低，以至于即使采用不精確的冷風送風方式也不會造成IT設備過熱。但是，當用高密度的IT設備對舊的設施進行跟新?lián)Q代時，就需要徹底重新考慮制冷架構，否則這種制冷設計的局限性就會馬上顯現出來。因此，基礎設施制造商推出了能夠抑制的冷、熱風混合的產品。這樣既對IT設備有益，又能夠降低運營成本。本文所提到的這種系統將熱通道完全封閉，從而可以防止幾乎所有的混合。要實現這點，可以使用專門的改裝產品，或者是利用常規施工材料實現綠色環保建筑設計。圖2所示的為采用施耐德電氣旗下APC的熱通道氣流遏制系統的一個實例。

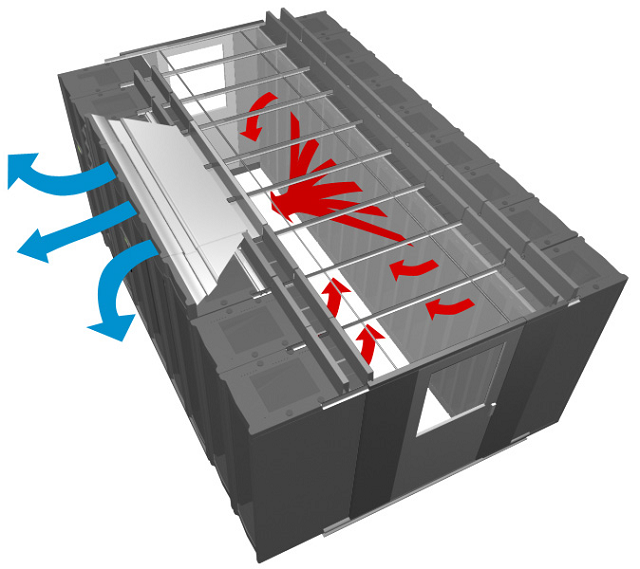

圖2現代制冷方法

一些使用這種新型制冷系統的用戶表示出對量化工作人員在其中所受到的熱應力感興趣，以便于確保其符合本地工作人員安全標準。本文將從絕對和相對這兩個角度來回答這個問題。我們將為傳統數據中心和無混合的現代數據中心設定一組保守的假設條件，然后將二者進行對比。

熱量和質量傳遞分析可以幫助說明冷、熱風混合對工作人員熱應力的潛在影響。根據能量守恒和質量守恒定律，對在熱通道里工作的人員，其所感受到熱應力會隨冷、熱風混合的降低或消除而減少或升高。實際的結果取決于工作人員是否站在空氣發生混合的相關位置。如果工作人員所站的位置幾乎位于未發生混合的服務器排風處，那么在冷、熱風發生混合時，其所接觸到的溫度比不發生冷、熱風混合時更高。這種情況可能會發生在離服務器排風口較近位置工作的人員身上。但是，如果工作人員的工作是需要在熱通道里四處走動，那么他很可能在數據中心冷、熱風混合發生的位置感受到較低的溫度。這是因?yàn)?，這個工作人員有更多的機會去接觸被冷風所中和的空氣。附錄A所示的能量平衡方程式將能夠說明這一點。

我們不能單獨依靠以上就得出一些有意義的結論，因?yàn)闅饬鞯幕旌暇拖駳夂蜃兓粯?，幾乎不可能被完美預測，而且你也永遠找不到氣流混合方式完全一樣的兩個IT設施。但是，在深入分析這些對立作用后，我們可以在恰當?shù)募僭O(shè)條件基礎上進行試驗，找出最符合數據中心工作人員真實狀況的熱應力。

CFD模擬實驗

實驗包括利用計算流體動力學（CFD）模擬模型比較兩種不同類型的數據中心。模型按照傳統采用高架地板設計的數據中心和采用熱通道氣流遏制系統的現代數據中心進行構建和設定假定條件。圖3和圖4所示即為模擬所用的兩種數據中心的平面布局。

圖3傳統數中心平面視圖

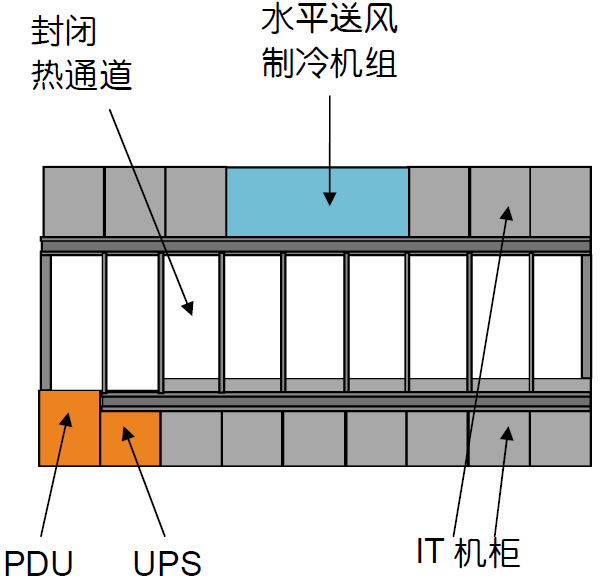

圖4熱通道氣流遏制系統數據中心平面俯視圖

模擬應盡量準確以避免熱通道外圍對工作人員熱應力的影響。房間規模設定為一個40kW的小型數據中心，或者是較大型數據中心的某個區域。兩種類型數據中心的功率密度均被設定為每機柜3kW。像制冷系統風量、IT設備風量、UPS的風量及效率、房間大小和布局這些參數均視為常量。因此，CFD能夠把重點放在比較發生冷、熱風混合的高架地板配置與不發生冷、熱風混合的封閉熱通道配置這兩種環境。兩個模型所使用的具體規格參數，請參見附錄B。

對于這兩種模型，“虛擬熱電偶”都被安放在緊靠每個機架后面距地面1.8米（6英尺）高的位置，并以0.30米（1英尺）增量進行安裝。熱通道全部測試點溫度的平均值將被用來估算工作人員所感受到熱通道的干球溫度。

然而，單憑干球溫度并不能很好的反映工作人員的熱應力，這是因?yàn)樗鼪]有考慮到濕度大小和輻射熱所產生的生理影響。衡量熱應力更好的辦法是使用濕球黑球溫度（或稱之為“WBGT”）。WBGT與常規的溫度計讀數不同，它考慮了空氣溫度、濕度和輻射熱。這些因素都會對工作人員感受到的熱應力產生影響。職業安全和健康署（OSHA）技術規范第四章第三節就各種條件下可接觸的最高WBGT進行了規定。其它熱指標還包括有效溫度指數（ET）和熱應力指數（HSI）—也被稱為貝爾定-哈特指數（Belding&HatchIndex）。ET只在濕度非常高（IT設備排風一般低于20%相對濕度）的情況下使用，HSI的應用難度較大，而且也不太適用于表現工作人員個人所感受到的熱應力。公式1用于計算無太陽輻射時的WBGT1，因?yàn)槠浼僭O(shè)環境為數據中心。

WBGT=0.7NWB+0.3GT

其中，

NWB為自然濕球溫度

GT為黑球溫度

自然濕球（NWB）溫度是房間干球溫度與濕球溫度的函數既反映了房間內的干球溫度又反映了相對濕度。它是通過在常規水銀溫度計感溫包覆蓋一層濕紗布來進行測量的。的測量方式是用一層濕紗布蓋住，通過水蒸發帶走溫度計感溫包處的潛熱來降低與干球溫度相關的溫度，就好比工作人員通過出汗進行排熱。如果相對濕度已知，那么焓濕圖可以被用來查找濕球溫度。

假設兩種數據中心的相對濕度均控制在45%。黑球溫度（GT）被定義成涂成黑色銅球中心位置溫度傳感器的讀數。輻射熱和環境干球溫度都對這個讀數有影響。熱通道里工作人員所吸收的輻射熱可以忽略不計，因?yàn)榭梢姽腆w表面不會比工作人員的體溫高很多。因此，CFD模擬得出的干球溫度可以用來代替黑球溫度，而且不用進行任何的精確性補償。然后，我們可以將公式1中的NWB與GT相加，得出WBGT。

實驗結果按照OSHA（美國）和ISO（國際）指導方針判斷其可接受性。表1所示為OSHA指導方針。

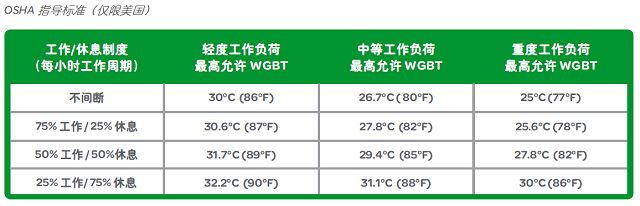

表1OSHA指導標準（僅限美國）

OSHA還提供了其它一些條件的調整，比如著裝類型和工種分類，以便讓W(xué)BGT在各種工業領域里都可作為一個有用的參量。此外，OSHA關于熱應力的指導標準適用于一般情況下身體健康狀況良好且攝入足量水和電解質的個人。OSHA所描述的“輕度工作負荷”相當于IT工作人員的日常工作任務，比如安裝機架式設備或敷設網絡線纜，并且假設工作人員穿著普通單衣。相對地，OSHA所指的“重度工作負荷”則為重體力活，比如類似于“敷設鐵路枕木”的作業活動。

各個國家關于職業安全的條例和指令各不相同，因此熟悉本地的具體要求很重要。ISO7243《熱環境—基于WBGT指數估算工作人員所承受的熱應力》為國際社會提供類似的指導標準。圖5所示為摘自ISO7243附錄B的曲線圖，顯示的是針對不同代謝率和工作周期的最高允許WBGT。

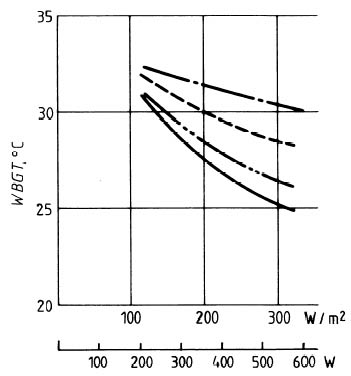

圖5  ISO指導標準（國際）

這些代謝率是工作人員工作緊張程度的數字化表達。ISO7243在休息時可以低至每平方米體表65瓦以下，而在極端條件下可以高達每平方米體表260瓦以上。根據ISO的描述，IT工作人員的工作任務與ISO“1級“或輕度工作負荷最為接近，也就是代謝率在65瓦至130瓦之間。從圖5可以看到，在最壞條件下以每平方米體表130瓦的代謝率連續工作，其最高允許的WBGT是30°C（與OSHA一致）。在這個溫度下，指導標準認為，“一般說來，幾乎任何個人在這個溫度下都不會受到任何有害影響......”。與OSHA標準類似，ISO也假定工作人員的健康狀況良好并且能夠適應該工作環境。對于不能適應這種工作環境的工作人員，ISO將最高允許的WBGT從30°C降低到29°C。

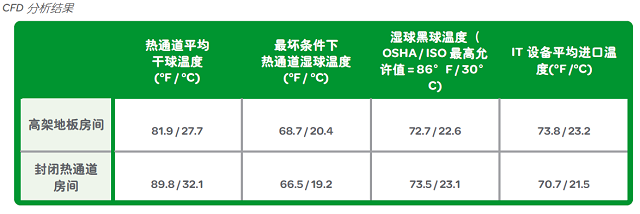

表2CFD分析結果

機架背后的干球氣溫比封閉熱通內的溫度平均高4.4°C(8°F)，其原因正如前面所提到的，就是在高架地板房間里冷風滲透到熱通道后導致的結果。根據計算出的平均入口溫度和假設的相對濕度值，被排入熱通道的空氣在最壞條件的濕球溫度為20.4°C(68°F)。

IT設備平均入口溫度（附錄A中圖A1里的T2）也可以利用CFD分析進行計算得到，因此這一數據也被包含在表2中。雖然并不是本文的主要探討內容，我們還是將這一信息提供給讀者進行比較對照，因?yàn)镮T設備入口溫度必須保持在18-27°C(64-80°F)范圍才能保證最佳的可用性。圖6則進一步顯示了高度對IT設備入口溫度的影響。位置7是標準42U機架的最高位置，7個高度位置上均裝有一臺6U服務器。

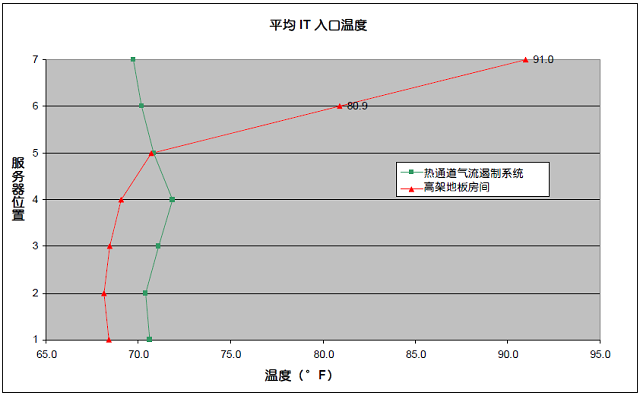

圖6機柜上的安裝位置對IT設備進風溫度的影響

結論

盡管兩個平均溫度都在預期范圍內，圖6還是顯示出傳統高架地板數據中心的溫度梯度不甚理想，安裝在機架頂部附近的設備（服務器位置6和7）承受的溫度較高，分別為27°C(80.9°F)和

33°C(91°F)。

冷、熱風混合抑制可以讓冷通道更冷，熱通道更熱。從可用性、功率密度容量和能效的角度來看，它對IT設施有利，但它也會稍微提高在熱通道里工作的人員所感受到的熱應力（約1°FWBGT）。

但是，預期的熱應力仍在OSHA/ISO的限制范圍內。由于高架地板內氣流混合使熱通道WBGT降低的值比IT廢熱溫度升高使WBGT升高的值要來的低，因此WBGT會小幅上升。雖然我們?cè)O(shè)置了較為保守的假設條件，但各個數據中心的具體表現各有不同。比如，出于保守考慮，我們?cè)谶@個實驗采用的是足夠深的（36英寸或0.91米）且無障礙的高架地板。如果采用較淺且部分封堵的高架地板進行模擬，實驗結果將大為不同。

附錄A：熱量與質量傳遞理論

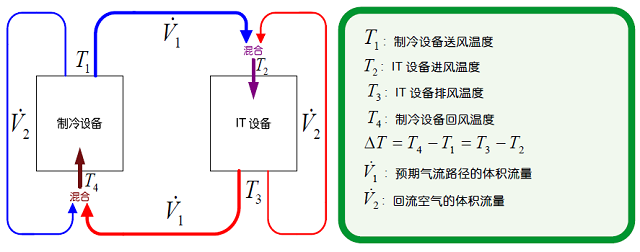

由于存在相反作用，冷、熱風混合對熱通道內工作人員熱應力的影響尚不明確。圖A1顯示的是計算機機房內的預期空氣流向和冷、熱風混合空氣的流向。這里假設系統的熱量和氣流已經達到平衡，也就是說制冷系統處理的總熱量等于IT設備的總散熱量，并且制冷設備所提供的總供風量等于IT設備的總進風量，或V1+V2。

根據能量守恒，兩氣流呼喝過程可寫成可利用以下公式說明氣流混合所產生影響：

重組公式1和公式2，以便更清晰的顯示冷、熱風混合對T2和T4的影響。

公式3和公式4顯示出當冷、熱風混合減少時，IT設備供風溫度T2會隨之降低，而制冷系統回

風溫度T4會隨之升高。出于前面我們已經講過的原因，這兩種狀況均有益于IT設施的可用性和能

效。

直接接觸IT設備排風的工作人員將會感受到的溫度是T3。比如，當工作人員的工作要求他/她站

在IT機柜的背后時，那么該工作人員就會完全被排出的熱空氣完全包圍，從而出現T3的狀況。

T3的計算公式如下：

公式5顯示的是溫度T3的計算結果，可以看出工作人員的熱應力將隨冷、熱風混合(V2)的減少

而降低或消除。簡單來說，這時工作人員身體周圍的空氣只會被IT設備一個出風口加熱，而不是

多個出風口，因此溫度要比發生冷、熱風混合時涼爽。但是，在傳統的采用高架地板的機房里，

圖A1顯示的混合回風只是發生在制冷系統的上游，而通常混合現象在更上游的位置就已經開始發生（更接近IT設備出風口）。換句話說，進入熱通道的冷風實際在返回制冷系統整個過程前已經與服務器熱排風充分混合。因此，在熱通道內工作的工作人員更容易接觸到的是T4（混合后的回風溫度），而不是T3（未混合的IT設備排風溫度）。公式4顯示出位于T4溫度中的工作人員將因冷、熱風混合的降低或消除而感受到更大的熱應力。因此，冷、熱風混合抑制對工作人員熱應力的凈作用取決于工作人員是否站在兩股氣流開始發生混合的相關位置。我們不能單從這種相關性上得出有意義結論，因?yàn)闅饬鞯幕旌暇拖裉鞖獾淖兓?，幾乎不可能被完全預測，而且你也找不到氣流混合方式完全一樣的兩個IT設施。但是，在深入分析這些對立作用后，我們可以在恰當?shù)募僭O(shè)條件基礎上進行試驗，找出最符合數據中心工作人員真實狀況的熱應力作用結果。

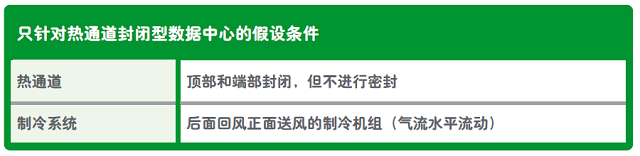

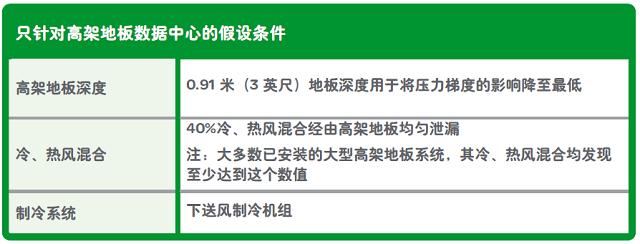

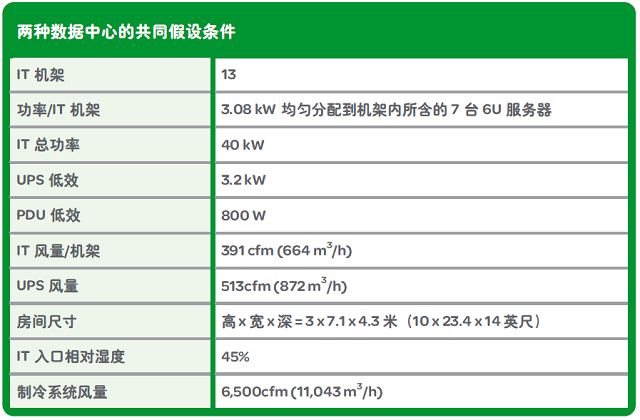

附錄B：CFD建模的假設條件
