大型數據中心浸沒式液冷與風冷投資成本分析

作者：蘭洋科技????瀏覽量：8445????時間：2023年03月16日????標簽: 液冷技術 風冷散熱浸沒式液冷

液冷技術相較于傳統的風冷有節能降耗等幾個公認的優勢。然而，投資成本被視為阻礙其部署的常見障礙。本文中，我們首先論證了在一個總?cè)萘繛?2 兆瓦的數據中心，當機架功率密度為 10kW時，采用傳統風冷與基于 IT 機箱的浸沒式液冷相比，初始投資大致相等。由于液冷技術的主要優勢在于可以高密度緊湊部署，因此，我們又在容量相同的數據中心，量化比較了按每機架 20kW和每機架 40kW 的方式部署液冷時的投資成本差異。結果顯示，采用液冷比傳統風冷分別節省了 10%和 14%的投資成本。

概述

IT 設備采用液冷并不是一件新鮮事物。它在市場上已存在了幾十年。但是以往這種解決方案往往出現在較為小眾的應用，比如高性能計算（HPC）和游戲PC主機。但是如今，一些重要趨勢和驅動因素的出現，使液冷成為更多主流 IT 用戶越來越青睞的制冷解決方案。

與傳統的風冷相比，液冷有一些明顯的優勢。其中包括：

降低對水的需求——在水資源緊張的地區，當?shù)厥姓块T(mén)不斷給數據中心行業施加壓力。液冷不像風冷需要使用大量的水進行蒸發冷卻，通?？梢詫?shí)現 PUE 小于 1.2。
節省空間——液冷可顯著減少 IT 系統的占用空間，從而使企業能在全球更多地點部署 IT 系統，包括亞洲等一些空間受限的地區。
節能——綠色網格（thegreengrid.org）發布的一份有關能源影響的報告顯示，液冷能效的提升可實現 48%的能源節省。

然而，人們對液冷的投資成本了解有限，并且經常被視為阻礙其部署的常見障礙。在本文中，我們分析了一個總?cè)萘繛?2 兆瓦的數據中心采用傳統的風冷技術（風冷冷凍水機組）和液冷技術（基于 IT 機箱的浸沒式液冷技術）的成本差異。我們將介紹不同功率密度下的液冷技術方案，以顯示其對成本的影響。

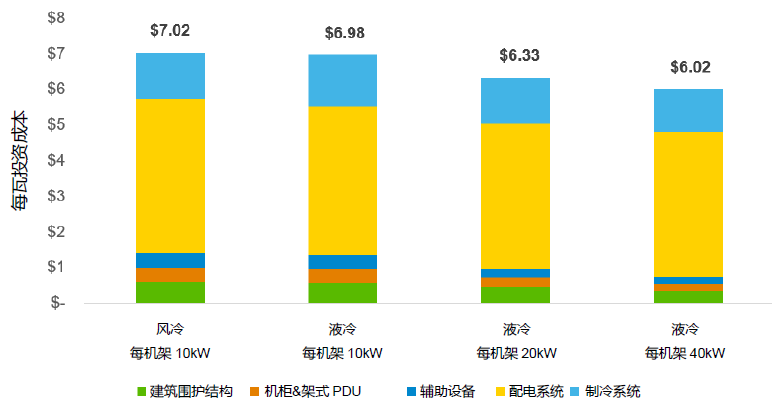

圖 1 顯示了初投資分析的結果。分析表明，對于相同的功率密度（10kW/機架），風冷和液冷數據中心的投資成本大致相等。但是如前文所述，液冷還可以實現 IT 系統的壓縮，從而可以節省初投資。與每機架 10kW 的傳統數據中心相比，提升 2 倍功率密度（每機架 20kW）可使初投資可降低 10%。如果提升 4 倍功率密度（每機架 40kW），可節省高達 14%的投資成本。

圖1 初期投資分析的結果.jpg

▲圖1 浸沒式液冷和風冷初期投資成本分析

在下文中，我們將詳細介紹所比較的架構，描述用于分析所使用的方法論、假設條件和數據，并采用瀑布圖的方式逐項比較，指出成本差異的來源。

風冷架構

該投資成本分析的基準案例是一個使用風冷冷水機組的數據中心。該架構具有以下特點：

冗余的風冷冷凍水機組
冗余水泵及管路
用于 IT 機房和基礎設施空間的冗余的冷凍水精密空調（CRAH）
通過風管與精密空調相連接的熱通道氣流遏制系統
無高架地板

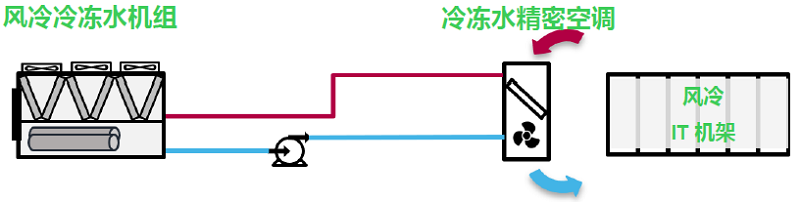

之所以選擇此架構作為比較的基準，是因?yàn)樗且环N性價比較高的設計，并且在中型和大型數據中心應用非常普遍。用于數據中心的各種制冷技術更詳細地描述了這種架構及其他常見設計。圖 2 是該架構的總體示意圖。

圖2 風冷架構.jpg

▲圖2 風冷架構示意圖

液冷架構

在本分析中，我們選擇了基于 IT 機箱的浸沒式液冷，因?yàn)樗m合于常見的數據中心機架架構，并且?guī)缀跛袩崃慷伎梢酝ㄟ^(guò)液體進行轉移。圖 3 是這種液冷方法的總體示意圖。適用于數據中心和邊緣應用的液冷技術一文中介紹了現有的幾種架構以及它們之間的區別。

圖3 基于IT機箱的浸沒式液冷.jpg

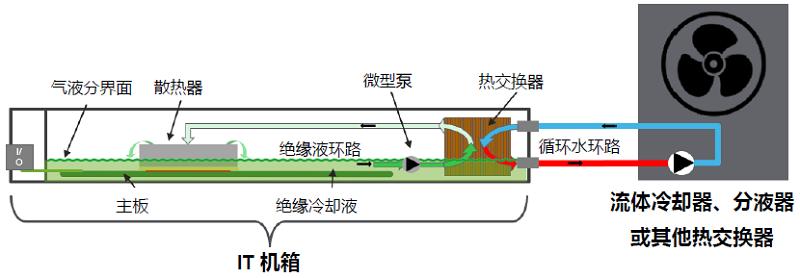

▲圖3 基于IT機箱的浸沒式液冷

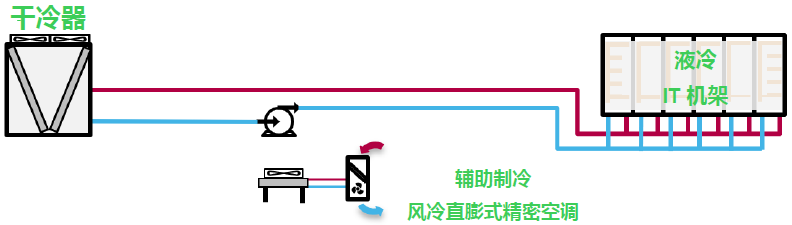

基于 IT 機箱的浸沒式液冷可極大地簡化基礎設施的架構，因?yàn)?IT 設備可以使用溫水進行冷卻。我們假設入口溫度為 40°C（104°F），在許多氣候條件下，這種溫度可以采用 100%的自然冷卻。圖 4 是分析所使用架構的總體示意圖。

圖4 液冷架構.jpg

▲圖4 液冷架構示意圖

在這種架構中，盡管大部分熱量都是通過溫水循環管路排出，但配電室仍需要輔助制冷，同時還需轉移溫水未能完全處理的 IT 設備熱量。從而使環境中的空氣溫度保持在舒適的體感溫度，并確保不超出設備正常工作的環境溫度，比如電池和斷路器。

相同密度下的投資成本分析

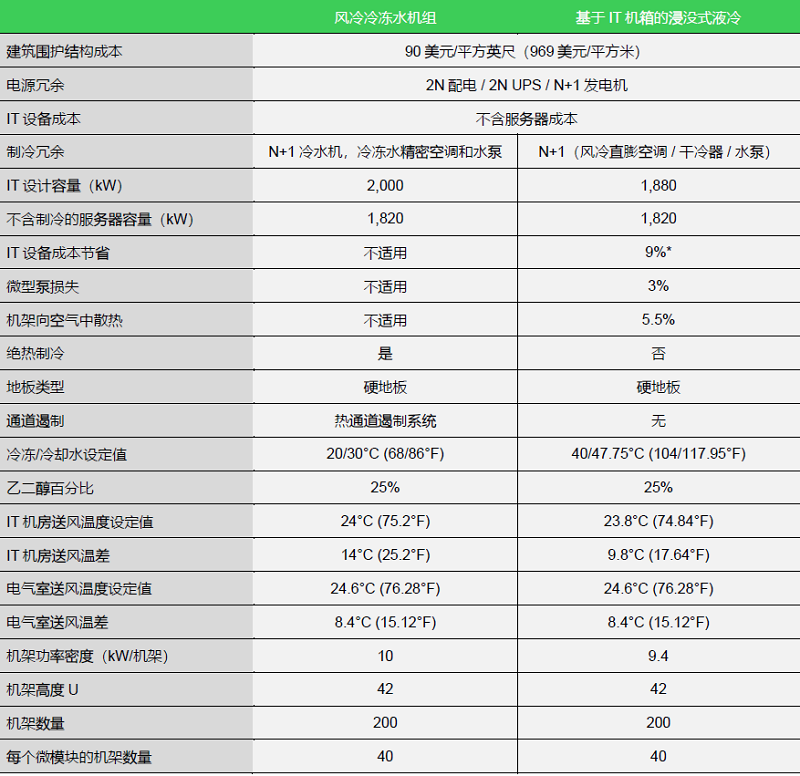

我們首先分析了一個單機架功率密度為 10kW，總?cè)萘繛?2 兆瓦的數據中心，在采用風冷架構和液冷架構時的成本差異。表 1 列出了用于架構比較的主要假設。

表1 架構假設

表1 架構假設.jpg

服務器風扇能耗假設占服務器總能耗的 9%，這是相對保守的數值。實際測量的風扇能耗值為 15-20%，尤其是在 GPU 等高密度計算設備上。

在展示結果之前，我們需要說明兩個重要的考慮因素，因?yàn)樗鼈儯?）會影響進行蘋果對蘋果的比較能力，以及（2）可以解釋新興液冷技術的成本假設。

每瓦數據中心成本的歸一化——數據中心建設成本通常以每瓦 IT 容量多少錢來表示。例如，如果一個數據中心最多可以承載 2 兆瓦的 IT 負載，并且建造成本為 2,000 萬美元，那么其成本為 10 美元/瓦。成本可能會因冗余度或架構的不同而有很大差異。

在比較風冷架構與液冷架構時，我們?cè)谟?jì)算每瓦 IT 成本時會遇到一個難題。對于相同的計算能力，液冷具有較低的總 IT 負載。因?yàn)橄嗤?IT 計算負載下，風冷服務器的內部 IT 風扇消耗的電力多于基于 IT 機箱的浸沒式制冷模式下內部微型泵的能耗。為補償這一點，我們將 IT 負載定義為“不含制冷的服務器容量”，并將其用作每瓦成本計算中的分母。這一點可參見我們的假設（表 1）以及風冷和基于 IT 機箱的浸沒式制冷中的 IT 總設計容量。

基于 IT 機箱的浸沒式液冷的成本假設——對于這種液冷架構，為了部署液冷，在 IT 設備中增加了相關技術和成本支出。為了便于分析，我們匯總了服務器以及機架內部產生的所有成本。這包括：絕緣液，微型泵，管道，熱交換器，液冷散熱器，防滴漏連接器，密封機箱和機架式分液器。請注意，對于機箱級浸沒式液冷而言，可以節省風冷散熱器和風扇的成本，因此本研究中的成本差異是假定的差值。基于機箱的浸沒式液冷技術尚未完全成熟，因此從一次性的計算驗證成本到未來優化供應鏈后的成本，二者可能差異很大。我們對這些成本進行了敏感性分析，估計最高為 1.10 美元/瓦左右，最低為 0.50美元/瓦左右。在本研究中，我們針對 10kW/機架選擇了 0.77 美元/瓦的成本，這是一個在任何大規模部署中均可實現的保守值。請注意，如果密度從每機架 10kW 的基準升高，此值也將提高。我們的研究考慮了成本節省因素，例如在空間壓縮時每 kW IT 的機架分液器和機箱數量會減少。

研究結果

許多有關液冷的成本研究都考慮了總擁有成本和成本壓縮的一些因素。這樣我們就很難了解哪些地方出現了初始成本的節省或成本的變化。本項研究?jī)H針對初投資，首先研究了相同機架功率密度下的投資成本，然后比較了密度增加后的另外兩種投資成本情況。

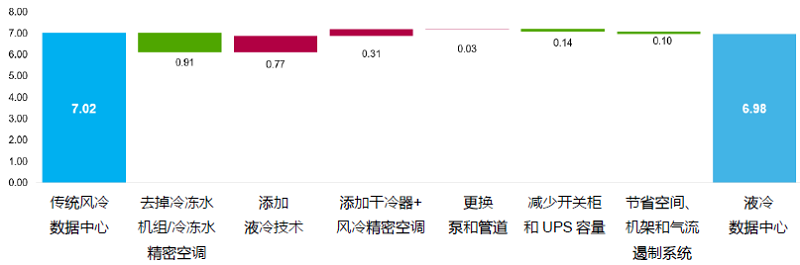

圖 5 中的瀑布圖顯示了成本的主要類別及其變化。成本包括設備、安裝、設計和項目成本。在 10kW 每機架的機架密度上，研究顯示，100%機箱浸沒式液冷數據中心的成本與傳統風冷數據中心的成本大致相同。


▲圖5 風冷與液冷數據中心每瓦成本差異（均為每機架 10kW）

冷凍水機組/冷凍水精密空調——節省 0.91 美元/瓦。這表示的是去掉風冷冷凍水機組和冷凍水精密空調（CRAH）。

液冷技術——成本增加了 0.77 美元/瓦。此額外成本是在服務器和機架方面的成本增加。如前所述，這包括密封機箱、絕緣液、液冷散熱器、管道、微型泵、熱交換器、防滴漏連接器和機架式分液器。

干冷卻器和風冷型精密空調——成本增加 0.31 美元/瓦。這種架構可以在無壓縮機的情況下將熱量直接排至干冷器。增加成本的設備包括 N+1 冗余的干冷器，以及額外的風冷直膨式機房精密空調（CRAC），用于去除溫水無法帶走的熱量。注意這里也可以使用其他架構，比如可以降低冷凍水機組的容量并使用冷凍水精密空調，這對于大型基礎設施環境可以獲得更多的收益。

更換泵和管道——成本增加 0.03 美元/瓦。這一小幅成本增加是對于液冷服務器由于冷卻水（CW）管道更換為溫水管道。額外增加的管道是因?yàn)樾枰獙⒂糜诿颗艡C(jī)柜的管道下沉到每個機柜并增加閥門。這部分成本的增加與管道保溫成本的節省幾乎持平。液冷的優點是許多管道不需要保溫。在 40°C（104°F）的水溫下，幾乎不會產生冷凝結露。水泵系統為 N+1 冗余，水環路的設計用于部分機架的維護。

熟悉液冷系統的讀者可能會注意到，我們沒有提到“CDU”。冷卻液分配單元（CDU）是一種將設施冷卻系統（FCS）與技術冷卻系統（TCS）分離的設備，后者是向機架供水。CDU 具有多種功能，例如：

確保送至機架的水具有正確的化學成分和清潔度標準。這對于許多冷板部署以及設施冷卻系統質量較差的情況來說非常重要。
在混合設施中，通過連接到冷卻水回路時，為機架提供溫水回路。
保持比設施冷卻系統更低的水壓，這在多級管道系統中尤其重要。

CDU 類似于電氣設計中的變壓器，可將以上兩個系統分開以實現多種目的。我們的架構中不包含冷卻液分配單元 CDU，因?yàn)槠洳季质菃螌釉O(shè)計，水回路專用于液冷系統，而機箱浸沒式換熱器非常堅固耐用，可以接受市政用水的水質。根據經驗，冷卻液分配單元將增加每瓦 0.10 至 0.20 美元的投資成本。

減少 UPS 和開關設備的容量——節省 0.14 美元/瓦。無需安裝冷水機系統和精密空調可以減少為制冷而配備的開關柜容量。此外，由于 IT 風扇被微型泵代替，IT 負載用電量略有降低，因此所需的 UPS 和電池也相應減少。

節省空間、機架和氣流遏制系統——節省 0.10 美元/瓦。盡管沒有壓縮 IT 白區空間，但通過減少冷卻系統的開關設備和 UPS 系統節省了設備安裝空間。節省的費用還包括與空間相關的其他相關成本，如滅火器、照明等。此外，液冷不需要任何氣流遏制系統，因此可以不考慮其投資成本。

壓縮的影響

我們?cè)诟攀霾糠痔岬?，液冷的公認優勢之一是能夠壓縮 IT 設備容量并節省空間。但是，除了節省空間外，這種壓縮還可以減少 IT 機架和機架 PDU 的數量。在本節中，我們計算了使用 IT 機箱浸沒式液冷時，提升 2 倍功率密度和提升 4 倍功率密度的數據中心的總投資成本，并將這些方案與我們之前所述的基準功率密度 10kW 每機架的風冷數據中心進行了比較。

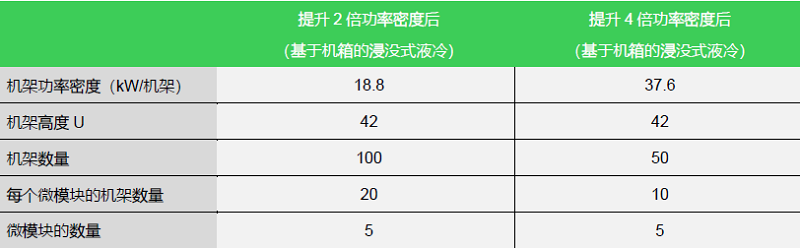

以這種壓縮為前提，表 2 列出了關于機架功率密度和機架數量的新假設。所有其他的假設與表 1 中的原始液冷方案相同。

表2 假設變量隨壓縮方案而變化

表2 假設變量隨壓縮方案而變化.jpg

提升 2 倍功率密度后的研究結論

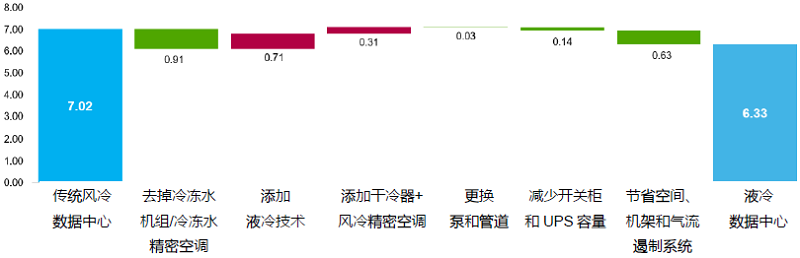

我們首先從提升 2 倍功率密度開始分析，這意味著液冷的每機架功率密度為 20kW，而風冷架構的密度為每機架 10kW。圖 6 顯示實現 10%的投資成本節省。


▲圖 6 風冷數據中心與液冷數據中心的每瓦成本差異，液冷提升 2倍功率密度后（每機架 20kW）

冷水機/冷凍水精密空調——$節省 0.91 美元/瓦。節省的費用與每機架 10kW 的情況相同，并且去除了冷凍水機組和冷凍水精密空調單元。

液冷技術——成本增加 0.71 美元/瓦。與每機架 10kW 方案相比，成本增加的幅度較小。當提高機架密度時，由于需要的機架分液器減少，因此成本得到改善。

干冷器和風冷精密空調——成本增加 0.31 美元/瓦。這與每機架 10kW 時的情況相同，因?yàn)榭?IT 負載和相關損耗相同。

更換泵和管道——節省 0.03 美元/瓦。盡管與風冷系統相比，每排機架都需要管道，但隨著 IT 空間的縮小和機架功率密度 kW 值的提升，與每機架 10kW 方案相比，所需的管道和閥門減少。請注意，通常管道直徑會隨著密度的增加而增加，但管道之間的價格差并不像機架數量減少那樣明顯。

減少 UPS 和開關設備的容量——節省 0.14 美元/瓦。這與 10kW 方案相同，因?yàn)闄C(jī)架密度不會影響 UPS 和開關柜的容量。

節省空間、機架和氣流遏制系統——節省 0.63 美元/瓦。節省的大量成本包括建筑圍護結構的節省、機架和機架 PDU 數量的減少以及機架上用于支持布線的結構的減少。由于減少了 IT 空間，也節省了消防和照明相關成本。

提升 4 倍功率密度的研究結論

接下來我們比較一下提升 4 倍功率密度后的液冷架構的成本，即每機架 40kW，而風冷為每機架 10kW。隨著功率密度的增加，投資成本的節省幅度也隨之增加。圖 7 顯示實現 14%的投資支出節省。


▲圖7 風冷數據中心與液冷數據中心的每瓦成本差異，液冷提升 4倍功率密度后（每機架 40kW）

通過進一步壓縮實現的大部分節省來自兩個領域。機架級液冷設備的成本更低，而 IT空間縮小也降低了相關成本。

冷水機/冷凍水精密空調——$節省 0.91 美元/瓦。節省的額度與每機架 10kW 和每機架20kW 的方案相同，并且去除了冷凍水機組和冷凍水精密空調裝置。

液冷技術——成本增加 0.68 美元/瓦。與每機架 20kW 方案相比，成本增加的幅度較小。當增加機架功率密度時，此成本有所改善。需要的機架分液器減少，從而降低了這個類別的每瓦總成本。

干冷器和風冷精密空調——成本增加 0.31 美元/瓦。這與每機架 10kW 和每機架 20kW的情況相同，因?yàn)榭?IT 負載和相關的損耗完全相同。

更換泵和管道——節省$ 0.04/瓦。與每機架 20kW 方案相比，節省幅度略有上升，因?yàn)?IT 空間的減少，因此需要供水的機架減少。

減少 UPS 和開關設備的容量——節省 0.14 美元/瓦。這與每機架 10kW 和每機架20kW 案例相同。

節省空間、機架和氣流遏制系統——節省 0.90 美元/瓦。與 20kW/機架的設計相比，額外節省 0.27 美元/瓦。節省的大量成本包括建筑圍護結構的節省、機架和機架 PDU 的減少以及機架上用于支持布線的結構的減少。由于 IT 空間的縮小，也節省了消防和照明相關的成本。

結論

液冷已經存在了很多年，但最近卻被越來越多的主流數據中心應用所采用。盡管這種模式在節能方面優勢明顯，但有些人仍擔心其投資成本。本文分析了在采用相同的機架密度時，部署基于 IT 機箱的浸沒式液冷的投資成本與風冷系統大致相同，并且在將 IT 設備（以及機架）提升四倍功率密度時可以節省多達 14%的成本。

盡管基于 IT 機箱的浸沒式液冷還不是一項成熟的技術，但這些成本優勢預示著近期會出現大規模部署的趨勢。隨著液冷技術和制造效率的改進，可以預見，這種模式還會進一步節省成本。

附錄

圖紙

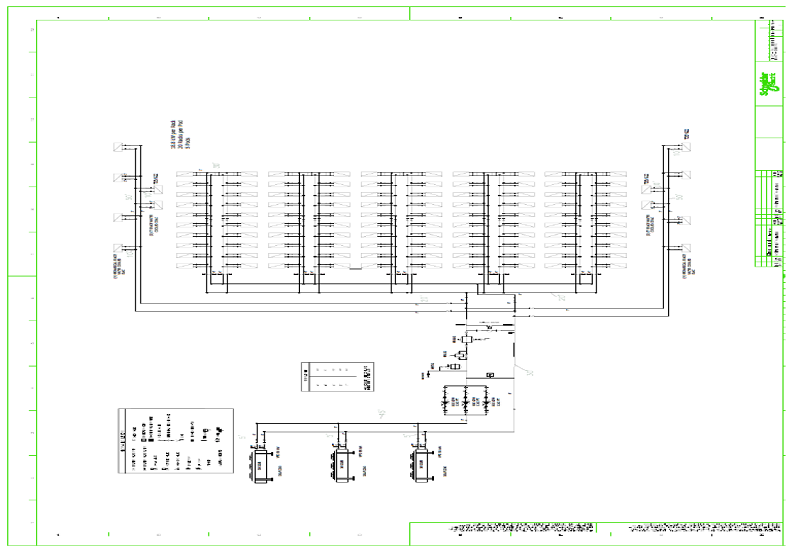

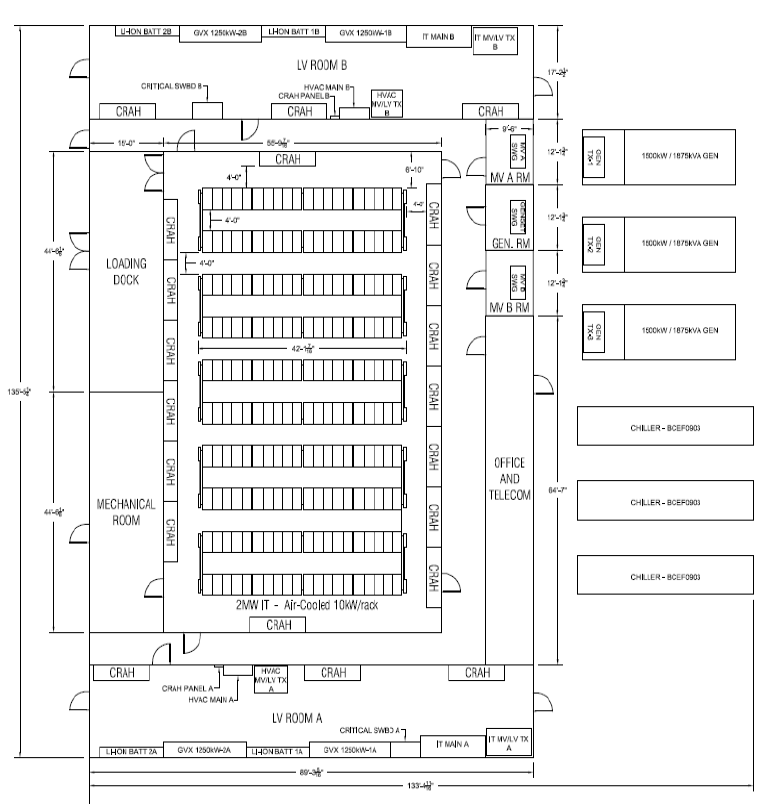

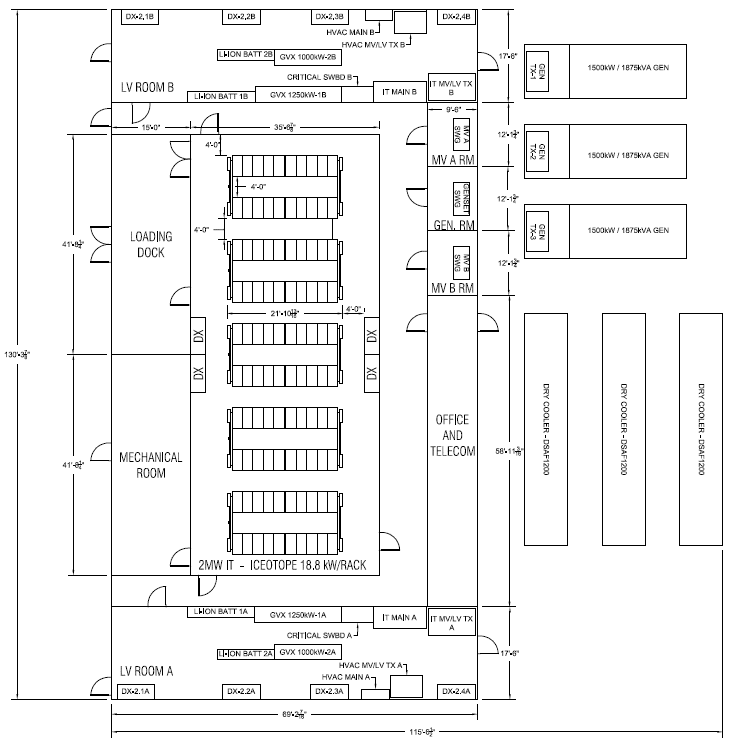

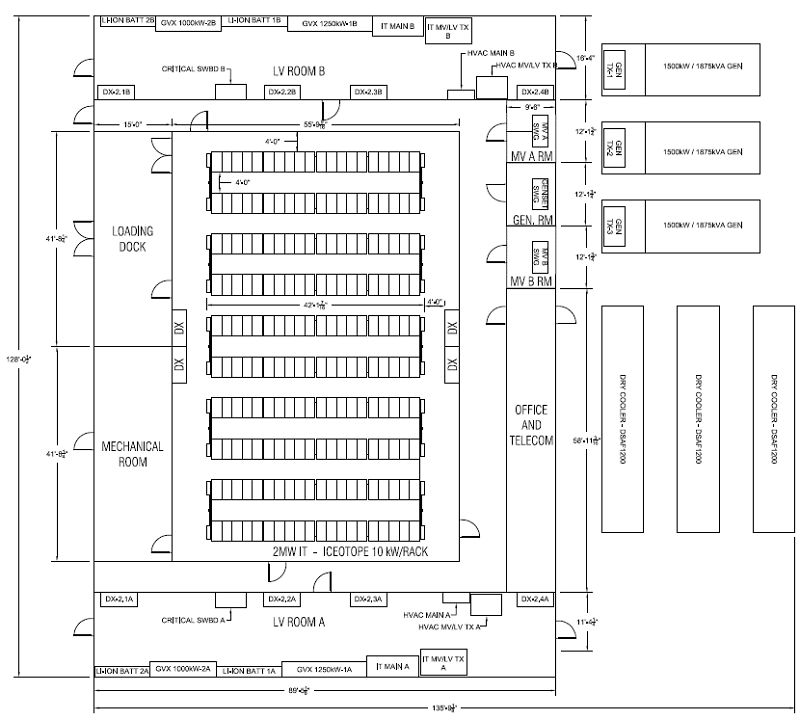

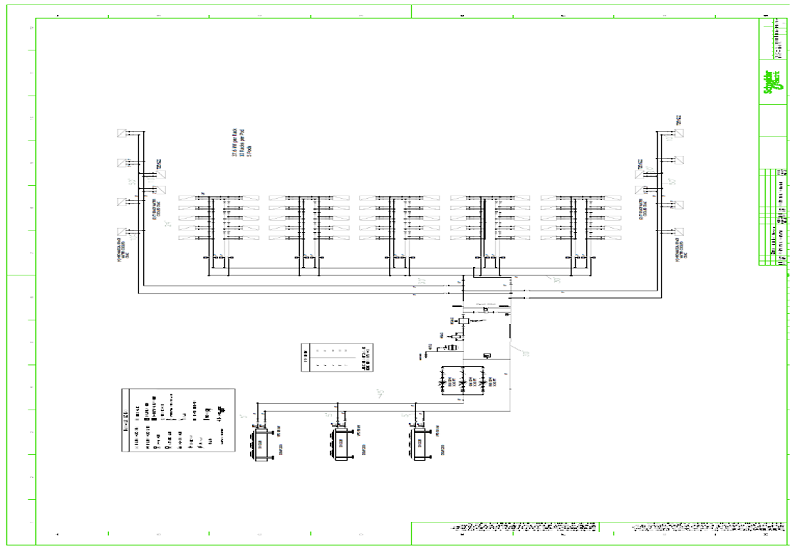

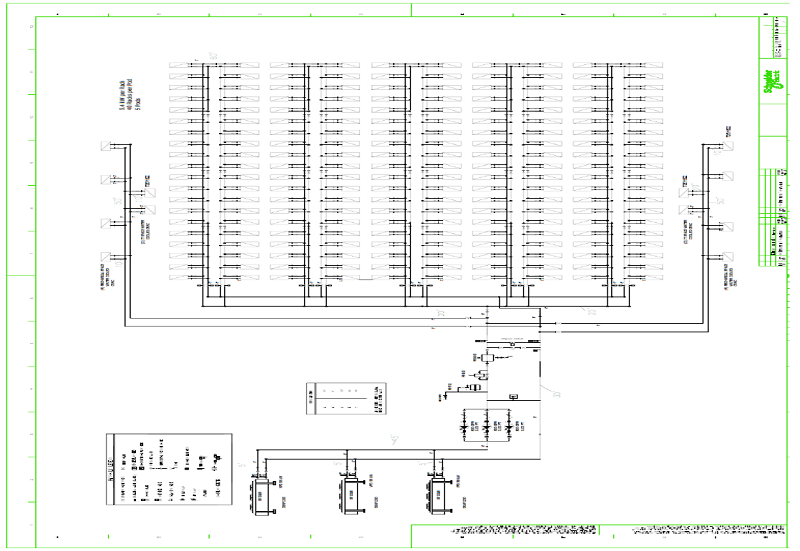

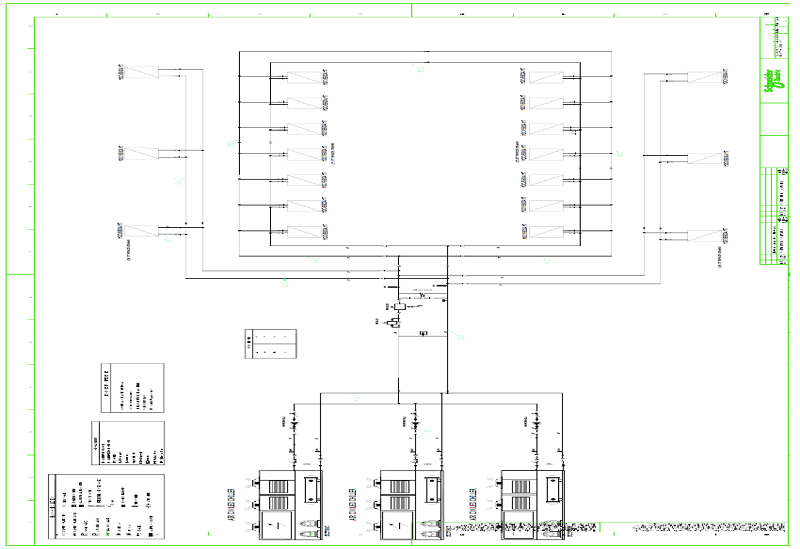

附錄包含用作成本分析依據的總體平面圖和管道圖。由于頁面太小，很難看清圖紙的細節信息，如果您對原始圖紙文件感興趣，請隨時與我們聯系。

提供的平面圖包括：
