從單體數據中心和全國一體化大數據中心兩個層面進行統籌思考，著力破除我國在推動數據中心綠色高質量發展面臨的瓶頸和矛盾，推動實現數據中心節能降碳、優化布局、協同創新，全面支撐各行業特別是傳統高耗能行業的數字化轉型升級，引導數據中心走綠色節能、協同高效的發展道路。

單體數據中心解決方案及專項建議

單體數據中心存在 PUE 值偏高、建設方式陳舊、能耗測算失真等挑戰，需要采取加快創新和整合優化的發展思路，通過技術創新、專項工程和管理體系等舉措引導落地。

單體數據中心節能降耗整體解決方案及措施

數據中心解決方案技術創新可分為建設模式、制冷系統節能、供配電系統節能、ICT 設備節能和 AI 應用等技術創新。著力推動技術創新規模應用，可以加速數據中心實現節能降碳目標。

1.建設模式創新

1)預制模塊化數據中心

預制模塊化數據中心建筑主體可采用高回收率的鋼結構材料，采用高度集成化設計，裝配率高達 95%，滿足國家 AAA 級裝配式建筑要求，大幅減少施工周期碳排放。

主要技術涵蓋：

• 快速建設：創新性地將預制裝配式建筑技術與模塊化技術相融合，現場地基土建與模塊工廠生產同時進行。1500 機柜數據中心建設周期僅需要 6 個月，上線交付時間相比傳統模式縮短 50% 以上。

• 綠色建設：預制裝配率高達 95%，樂高積木式搭建，現場施工量?jī)H為傳統方式的 10%，施工工程無濕法作業，施工過程無三廢，施工用水和用電相比傳統方式減少 80% 以上。此外，結構主體摒棄傳統土建中的高污染難回收材料，采用全鋼結構，主體材料可回收率 90% 以上。

• 垂直擴容：支持整層在線垂直擴容，隨需而建避免浪費；采用垂直擴容連接組件，支持精準互鎖，10 分鐘快連，超強緩沖，在線業務“0”沖擊；三粗一精設計，精準定位；免焊接對接，快速互鎖；高強抗震螺栓連接；采用超彈復合材料，中空防壓潰防撕裂結構設計。

• 安全可靠：支持 5 層堆疊，50 年壽命，滿足數據中心建筑標準交付要求，創新采用多維互聯支撐架構，支持 9 烈度抗震。

• 土地利用率高：預制模塊化數據中心層高一般在 4m 左右，同等高度限制范圍內可以建設5 層，提高土地利用率 16% 以上；此外，預制模塊化數據中心可以適配融合一體化電力模塊及鋰電，可以大幅降低配電區域的面積，減少機房占地面積。

2)數據中心園區內疊加光伏發電系統

數據中心園區疊加光伏方案通常為屋頂和樓宇外立面疊光，并采取 UPS 和 HVDC(High Voltage Direct Current，高壓直流電 ) 輸入端低壓接入疊光。對此應采取以下要求：

• 設計要求：需采用效率 >98.5% 以上的高效逆變器提高能源的轉換效率，減少碳排放；當一串光伏板中間一個或多個故障時，需隔離故障光伏板，其他的可持續工作；逆變器需滿足實時識別光伏板最高功率點，實時能效最高。

• 安全要求：光伏直流系統在有電弧時需要及時準確檢測，確保光伏系統安全。

3)數據中心園區內疊加分散式儲能系統

由于數據中心業務負載的波動與光伏、風電等可再生能源產生波動的峰谷并不匹配，還需要增加適度的儲能系統對波動的能源供應進行削峰填谷，從而提高可再生能源的使用比例，降低對傳統火電的依賴程度。為了發揮數據中心的最大經濟效益和環境效益，對能源管理設施進一步進行整合和優化，不間斷電源系統 ( 含備電儲能 ) 需要與新型儲能系統融合。數據中心是典型的不間斷電源場景，不間斷電源 UPS 功率是用電容量的 1.2~1.5 倍，數據中心應整合現有 UPS、備電儲能和削峰填谷儲能，實現備電儲能和削峰填谷儲能合一，不間斷電源 UPS 和儲能變流器 PCS(Power Conversion System) 合一，提升供電效率 2%~5%，降低數據中心基礎設施投資 5%~10%。技術方案如下圖。

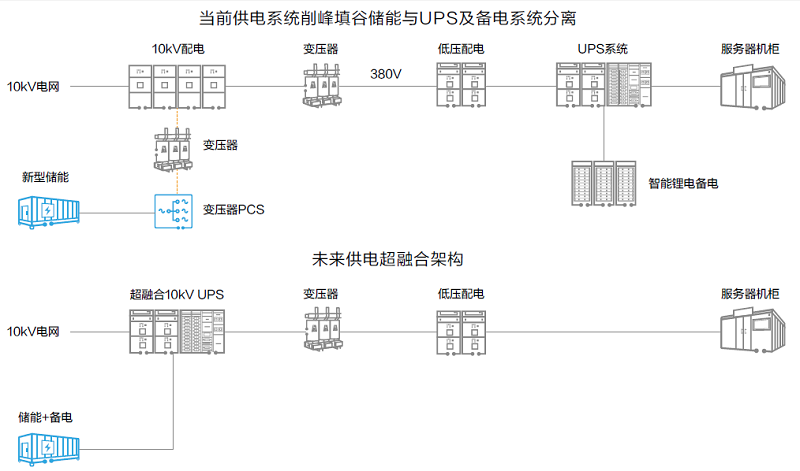

▲圖1 數據中心當前供電系統和未來供電超融合架構示意圖

2.制冷系統節能技術創新

數據中心根據 PUE 目標、地域條件、技術和產業鏈成熟度，可選用直接自然風冷卻、間接蒸發冷卻、板級液冷和浸沒式液冷等創新技術或兩種技術混合應用達到最佳 TCO。

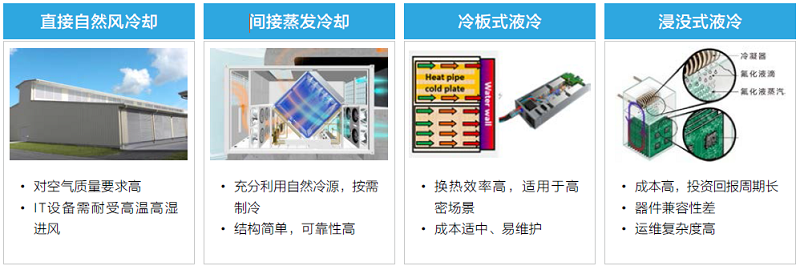

▲圖2 制冷系統節能技術對比

采用過低的 PUE 架構會導致投資成本和運維成本增加。通過對比不同地理環境條件下風冷和液冷兩種制冷方式的 IT 設備和冷源和制冷設備的造價，使用過程的電費和運營維護成本，并經過國內大型數據中心實踐驗證經驗認為，單機柜 15kW 以上采用冷板式液冷可以獲得更好的整體性價比，PUE 保持 1.2~1.25 范圍節省制冷能耗的同時，也能帶來更低的 TCO。

1)間接蒸發冷卻技術

間接蒸發冷產品是新型制冷方式設備，其采用間接換熱技術，最大程度利用自然冷源替代人工冷源，降低數據中心 PUE。

工作原理如下：

間接蒸發冷卻機組為整體式，在數據中心現場安裝風管、水管及配電后即可投入使用，機組有三種運行模式：

• 干模式：僅風機運行，完全采用自然冷卻；

• 濕模式：風機和噴淋水泵運行，利用噴淋冷卻后的空氣換熱；

• 混合模式：風機、噴淋水泵、壓縮機同時運行。

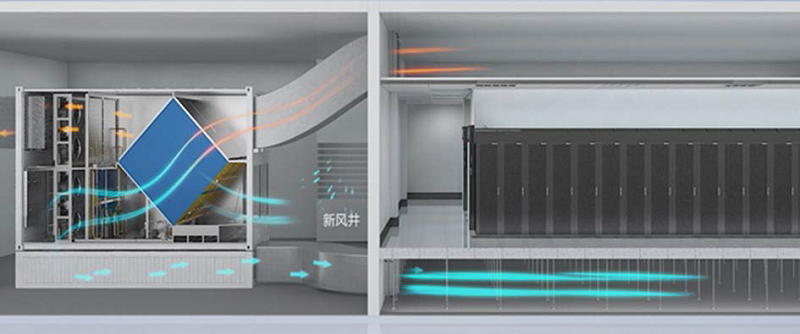

▲圖3 間接蒸發制冷原理圖

三種運行模式可以結合氣象參數和機組自身的特性曲線，結合智能控制，進行尋優調節，達到節能的目的。利用間接蒸發冷卻技術可實現廣東地區數據中心制冷年均 PUE 低至 1.25。

技術要求：

• 間接蒸發冷卻設備應以一臺為單位，結合數據中心制冷空調輸配配套的間接蒸發冷卻換熱器芯體、風機（包含間接蒸發冷卻空調的一、二次風機）、控制柜等電氣設施，集成在集裝箱內；

• 集成化蒸發冷卻空調設備其箱體內部高溫冷水管路、產出空氣風道應布置合理恰當，并且做好管路保溫；

• 集成化蒸發冷卻空調設備應盡可能的將能放入集成箱體內的相關設備部件組裝進箱體，盡量減少設備現場安裝作業任務量，以提高設備交付、投用速率。

2)冷板式液冷技術

冷板式液冷技術，即利用液體工質作為中間熱量傳輸?shù)拿浇?，將熱量由熱區傳遞到遠處再進行冷卻。在該技術中，液體工質與被冷卻對象分離，液體工質不與電子器件直接接觸，而是通過液冷板等高效熱傳導部件將被冷卻對象的熱量傳遞到冷媒中，因此冷板式液冷技術又稱為間接液冷技術。該技術將液體工質直接導向熱源，由于液體比空氣的比熱大，每單位體積所傳輸?shù)臒崃考?a href="http://www.yangziriver.cn/">散熱效率高達 1000 倍，因此制冷效率遠高于風冷散熱。該技術可有效解決高功率密度服務器的散熱問題，降低冷卻系統能耗而且降低噪聲。

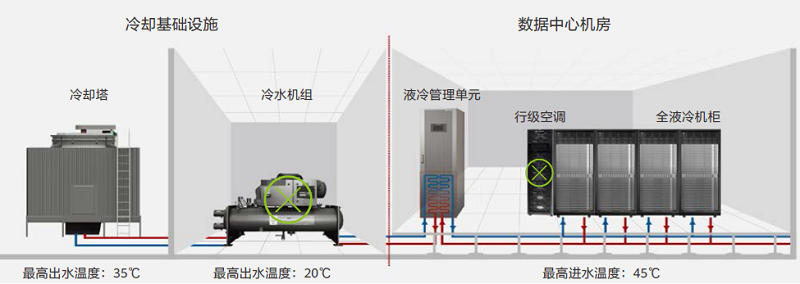

▲圖4 冷板式液冷解決方案

冷板式液冷在實施部署上有明顯優勢，具體體現在 4 個方面：

• 兼容性好：主板、硬盤、連接器材都不需要定制化生產，設備采購成本較低；

• 機房適配要求低：普通機房承重可以滿足部署條件，無需特殊加固，液冷工質不會形成排氧效應，對通風要求與常規機房一致，傳統機房可快速改造；

• 可維護性好：IT 設備、液冷管路和機柜歧管間連接器支持盲插，易于維護；

• 產業鏈成熟：冷卻塔、水泵、CDU（Coolant Distribution Unit，冷量分配單元）和冷水機組等配套設備、液冷整機機柜、服務器液冷冷板、連接器、液冷工質均規模國產化，國內成熟可靠供應商較多，選擇范圍大。

3)氟泵技術

氟泵技術，是以泵驅動氟利昂工質，克服系統阻力實現制冷循環的一種自然冷卻技術。因?yàn)榉弥兴玫墓べ|(zhì)為制冷劑（冷媒），因此氟泵亦被稱為制冷劑泵或冷媒泵。

工作原理如下：

氟泵技術的核心是利用自然冷源，其應用與數據中心對制冷的特殊需求場景密切相關。與傳統的樓宇不同，數據中心在冬季或過渡季節依然會產生大量的熱量，此時采用氟泵系統代替?zhèn)鹘y(tǒng)的壓縮機機械制冷系統進行制冷，可以有效的節能降耗，實現碳排放的減少。

搭載氟泵技術的制冷循環系統在室外低溫工況能達到節能效果的主要原因在于：室外低溫工況時，系統不需要壓縮機壓縮氣態制冷劑來達到所需的冷凝壓力，采用氟泵就可克服系統阻力，

驅動整個制冷循環。由于制冷劑液體體積遠小于（或者說密度遠大于）制冷劑氣體，此時氟泵對液態制冷劑做功遠小于相同工況下壓縮機對氣態制冷劑做功，即驅動相同流量的制冷劑，氟泵的功率遠小于壓縮機，從而達到節能效果。

在過渡季節，采用氟泵技術的混合模式系統實現節能的原因是因?yàn)榉锰嵘死淠骱蟮囊簯B(tài)制冷劑壓力，從而在相同的電子膨脹閥開度的情況下，提升蒸發壓力，減少壓縮機做功，從而達到節能效果。

氟泵技術的節能效果主要體現在，室外低溫或過渡季節時為系統提供相同制冷量所需的功率遠小于壓縮機。在文獻《基于氟泵增壓的機房空調系統性能實驗研究》中指出搭載氟泵的系統在 -5~25℃的混合模式下輸出 100% 冷量，制熱能效比 COP（Coefficient of Performance，性能系數）可達 3.96~6.25。在室外 -5℃的純氟泵模式下，輸出 100% 的額定制冷量時，COP 可達 19~20，遠高于在相同工況下 COP 為 7 的純壓縮機系統。

從氟泵系統的實際應用情況來看，其相較于傳統的壓縮機機械制冷的節能減排效果也非常明顯。單機的機械制冷系統上應用氟泵技術后，在低溫工況下能效可提升 3~6 倍。氟泵的節能效果與可利用的自然冷源的時長密切相關，如果以年為時間單位分析，不同的地域可達到約 5%~40%的節能率。

4)余熱回收技術

北方寒冷地區數據中心使用熱泵機組來對數據中心冷凍水余熱進行二次提溫后輸送到熱管網替代市政供熱，用于寒冷季節居民采暖和辦公采暖，對數據中心產生的廢熱進行梯次利用，從而提升能源綜合利用效率，是實現碳中和的有效路徑之一。

余熱回收技術原理如圖 7 所示。數據中心冷凍水末端空調供水溫度為 10~15℃，回水溫度為15~25℃，數據中心出來的溫水通過電驅動熱泵機組加熱為采暖系統 55℃熱水，傳遞給就近區域采暖管網，然后熱水分發到社區或就近的數據中心辦公區。

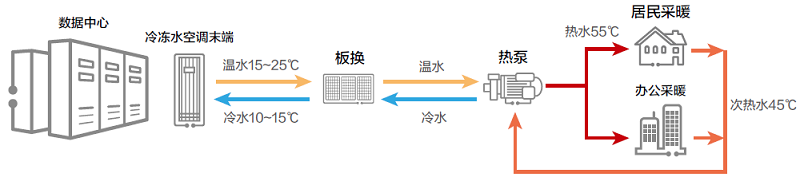

▲圖5 余熱回收技術原理

熱泵在取暖運行階段只需要提取 1/10~1/5 的熱量即可滿足就近的居民和辦公采暖需求，余熱回收在部分北方寒冷且電費較低地區具備運營經濟性，5~6 年可回收投資，同時打破用能體系邊界，實現多領域能源耦合梯次利用，發揮能效潛力，多方利用余熱，將余熱轉換為可再生能源。

3.高效率供配電技術創新

1)高效 UPS

UPS 的效率是指在儲能裝置沒有明顯的能量輸入和輸出條件下，輸出有功功率與輸入有功功率之比。高效 UPS 是指利用各種節能技術實現雙變換效率最大可達到 97%（R 載）的不間斷電源產品。

通過降低器件損耗、優化 UPS 的拓?fù)浣Y(jié)構、降低系統損耗等技術，實現雙變換效率最大可達到 97%（R 載）的超高效 UPS，可以有效降低供配電系統的能耗和碳排放。此外，利用模塊化UPS 可以按需擴容、模塊冗余、智能休眠等優點，可以實現低載高效，更加匹配真實業務分期分批上線的運行要求。

2)UPS 智能在線模式

UPS 智能在線模式，是指在滿足 GB/T 7260.3（IEC62040-3）中規定電網輸入條件下，UPS優先工作在 VFD/VI 模式 (Voltage Frequency Dependent/Voltage Independent)，當電網條件不滿足標準規定的電網輸入條件下，UPS 可以從 VFD/VI 模式 0ms 切換至 VFI 模式。Voltage and Frequency Independent）。其中，VFI、VFD、VI 三種工作模式的功率流向詳見圖 8 三種 UPS工作模式。

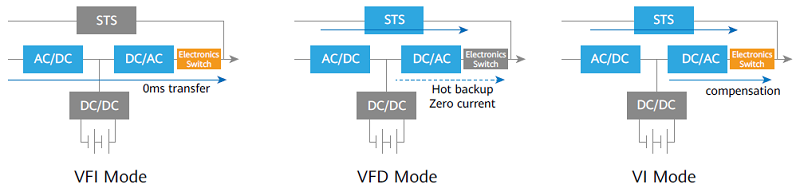

▲圖6 三種UPS工作模式

通過智能在線模式可以在保障系統供電安全前提下實現更高的運行效率，幫助用戶進一步節能減排。智能在線模式在負載率 ≥30% 時，VFD 模式下 UPS 效率不低于 98.5%（R 載）；與傳統的 ECO 模式需要 4-20ms 的切換時間不同，智能在線模式可實現 UPS 在 VFI、VFD、VI 模式之間切換時間為 0ms，保障負載供電的可靠性；VI 模式下，可通過逆變器進行諧波補償及輸出功率因數校正，保證旁路輸入 PF（功率因數）值不小于 0.95、THDi（Total Harmonic Distortion，電流諧波畸變總數）不高于 5%。

3)電力模塊技術

電力模塊，是一種包含變壓器、低壓配電柜、無功補償、UPS 及饋線柜、柜間銅排和監控系統的一體化集成、安全可靠的全新一代供配電產品，其輸入為“三相無中線 +PE（Protective Earthing，保護性接地）”的 10kV、50Hz 的交流電源，輸出為 380V“三相四線 +PE”交流輸出。

通過將變壓器、低壓配電柜、無功補償、UPS 及饋線柜和監控系統融合在一起，電力模塊能減少柜位數，并極大的減短柜間銅導體的連接長度，減少銅導體使用量，減少供配電間占用面積，進而減少損耗，顯著提升系統效率，節能減排效果明顯。

▲圖7 電力模塊示意圖

4.ICT 設備節能技術創新

1)全閃存存儲

閃存介質有高密度、高可靠、低延遲、低能耗等特點。存儲介質全閃存化，即逐步提升數據中心存儲介質閃存化比例，建議近期從 2021 年的 24% 提高到 2025 年的 50%，長期到 2030 年達到 90%，遠期最終實現 100% 全閃存存儲，加速數據中心向“硅進磁退”方向演進。

隨著全閃存存儲的快速發展，基于閃存介質的固態硬盤數據訪問比機械硬盤快 100 倍左右，吞吐量大 100 倍，單盤的 IOPS 大 1000 倍以上，電力消耗減少 70%。

隨著存儲通信協議的發展，把存儲介質變化的效率和網絡帶寬提升的作用充分發揮，這些變化促使了計算機系統處理能力的大幅提升，優化了數據中心算力與存力的基礎能力結構，加速了數據資源的快速流通。

2)存算分離架構

受限于散熱和空間限制，普通的通用型服務器配備硬盤的數量有限，通常為 1U10 盤、 2U24 盤、4U36 盤。而專門設計的高密存儲型節點，能做到 1U32 盤、2U36 盤、5U80 盤、 4U80 盤、5U120 盤，密度達到傳統存儲服務器的 2~2.6 倍，結合存算分離架構，相對使用通用型服務器，減少了節點 CPU、內存及配套交換機，同等容量下帶來能耗節約 10%~30%。

在大數據分析場景，采用存算分離架構后，還可以利用數據糾刪碼（Erasure Code，EC）技術替代三副本數據，進一步把磁盤利用率從 33% 提升到 91%，減少磁盤空間占用，節約能耗。

3)數據重刪壓縮

數據重刪技術是通過利用定長重刪、變長重刪、相似重刪算法來檢查數據塊，然后把相同數據刪除的技術。數據壓縮、壓緊技術是通過數據壓縮、壓緊算法把定長的數據塊優化數據存儲布局，節約存儲空間。

借助閃存介質帶來的 100 倍性能提升，利用數據重刪壓縮技術，目前業界已經能夠在數據庫、桌面云、虛擬機等業務場景實現 2~3.6 倍的數據縮減率（重刪壓縮前數據總量 / 重刪壓縮后數據總量），相當于同樣的存儲空間能夠儲存 2~3.6 倍的數據，耗能節約 50% 以上。

4)網絡設備節能

網絡設備支持自動檢測設備狀態、單板狀態、端口狀態和光模塊狀態等信息，自動關閉不需要的器件和端口供電，智能調整芯片電壓及風扇轉速等手段降低網絡設備能耗?；?VC 相變散熱和碳納米導熱單板級相變散熱技術散熱效率最高提升 4 倍，溫度最多降低 19℃，采用基于混流風扇的整機散熱技術，可以提高 3 倍風量，減少 49% 電力消耗，SuperPower 技術如基于磁吹滅弧技術的毫秒級切換智能電源模塊，實現每比特功耗相比業界降低 54%。

5)無損數據中心網絡

無損數據中心網絡是算力提升方向之一。從目前業界普遍認可的算力計算模型分析，受到通用計算能力、高性能計算能力、存儲能力和網絡能力的綜合影響，如果網絡存在大量數據丟包和數據重傳，將會影響整體計算能力的提升。

▲圖8 算力計算模型

無損數據中心網絡通過引入 AI 人工智能技術，如 iLossless-DCN 系列算法，智能控制調優技術，實現網絡在極高吞吐下低時延 0 丟包，規模不變，算力能效比提升，降低綜合能耗。

據實測場景數據分析：在數據存儲場景 IOPS 提升可以達到 10%~33%、時延降低 25%；在 AI 場景通過無損技術突破 HASH 不均難題，有效吞吐提升到 90%，單任務訓練效率最大提升20%；在某流體力學應用實際測試中，完成同樣任務，傳統網絡需要 375 秒，0 丟包以太網需要耗時 198 秒。折算到單位算力功耗，0 丟包以太網單位算力能耗相比傳統網絡最多降低 47%。

5.AI應用技術創新

在數據中心投入運營之后，由于能源與熱管理方面的節能技術創新，可以大大降低消耗電能所間接產生的碳排放，但是能源系統的復雜化也成為了新的問題，AI 算法所支持的智能運維管理和能耗優化似乎成為了最佳的答案。面對多變量，高復雜度的系統，以及難以預測的業務，AI 算法可以實現多系統的聯動管理，在保障業務正常運行的前提下，將數據中心的“綠色”程度推向極致。

1)系統聯動 AI 能效優化

將基于系統聯動 AI 能效優化技術的智能熱管理解決方案融入數據中心基礎設施，針對數據中心制冷效率提升瓶頸，通過深度學習，打通精密空調末端、冷水機組、冷卻塔、水泵等制冷系統以及 IT 負載、環境變量等大數據之間的聯動，并對大量的歷史數據進行分析，探索影響能耗的關鍵因素，最終獲得 PUE 的預測模型。利用尋優算法獲取調優參數組，下發到控制系統，實現對制冷系統的最優控制。最終通過不斷調整優化，獲得最佳能源利用效率。系統聯動 AI 能效優化技術可幫助智能熱管理解決方案實現PUE 降低 8%~15%，為大型數據中心每年節約電費數百萬人民幣。

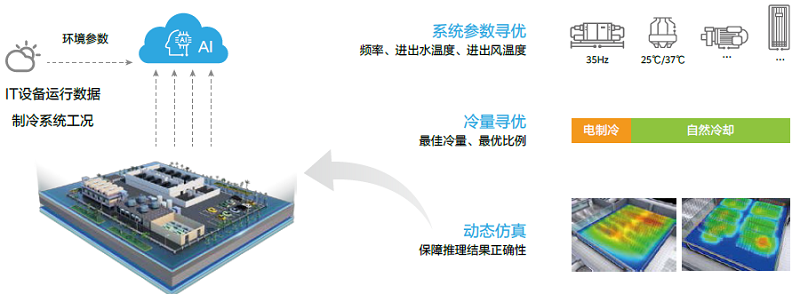

▲圖9 系統聯動AI能效優化

2)AI 智能運營運維技術

通過利用 AI 智能運營運維技術對數據中心資產管理、電力模塊預測性維護和電池失效及壽命管理，可顯著提升運營運維效率。

• 利用 AI 技術對數據中心的資產進行智能管理。數據中心基礎設施管理系統需要對資產進行盤查，保證設備的完整性和保護重要數據。另外，還可以對數據中心資產匹配最適宜的供電、制冷、空間、帶寬等資源，實現資源的最佳利用。利用 AI 智能運營運維技術對資產上下架和運營進行智能化的協助管理，提升運營效率和效益。

• 利用 AI 技術對電力模塊管理進行預測性維護。通過 AI 技術實現預測性維護和供電全鏈路監測，可實現毫秒級的故障檢測，毫秒級的故障隔離，分鐘級的故障恢復?？上馂?zāi)隱患，大大提高數據中心能源基礎設施可靠性和可用性。

• 利用 AI 技術對電池管理進行主動性維護。通過 AI 技術不僅可以預防電池失效，也可以精確預測電池的壽命和健康度，為用戶提前提供維護決策依據，及時排除有失效隱患的電池組，變事后補救為事前預防，變被動響應為主動維護，大大提高數據中心供配電安全等級。

6.制冷和供配電系統技術創新未來展望

1)吸附式制冷技術

吸附式制冷實現廢熱回收再利用，回收計算設備產生的熱量，將其轉換為成冷量，用于存儲設備、網絡設備或辦公室制冷。吸附式冷機的動作溫度不小于 50°C 熱回收率不小于 30%，回收的熱量用于制冷，從而降低制冷的總能耗。

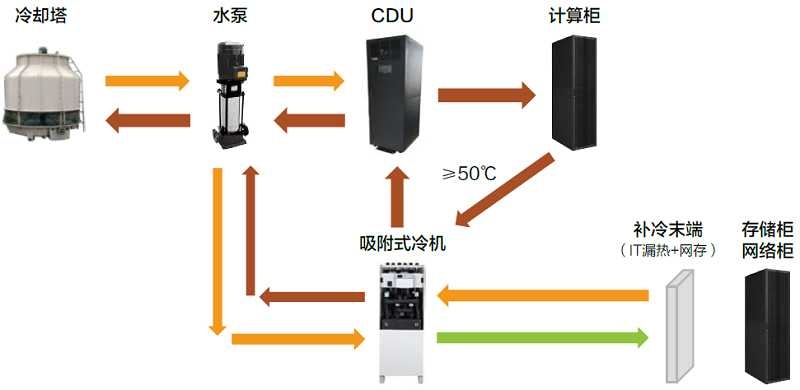

▲圖10 吸附式制冷技術原理

吸附式制冷結合數據中心的業務調度與計算負載感知協同，確保吸附式制冷機熱端進水溫度不小于 50°C，實現穩定制冷。小型化吸附式冷機應當持續提升功率密度，逐漸從業界 3kW/m3 的水平優化至 10kW/m3 以上，從而減少占地面積。以液冷負載為 1000kW 的數據中心為例，在 80% 負載率下，對 800kW的散熱量進行熱回收，假設其回收效率為30%，那么可以回收產生240kW的冷量，按照與傳統機械制冷相比對應節省 60kW 左右的制冷功耗，相當于節能 60/1000=6%。

在超大規模高性能計算集群或者機柜功率密度大于 150kW 的業務場景下，對于采用冷板液冷且液冷占比大于 90% 時，可以采用吸附式制冷技術進行廢熱回收利用。吸附式制冷模塊化設計，可按計算、網絡和存儲的設備配比一次性集成交付。

2)數據中心浸沒式液冷技術

數據中心浸沒式液冷技術根據冷卻液換熱過程中是否發生相變可分為單相浸沒式液冷與兩相浸沒式液冷，兩種技術在原理上略有不同。

單相浸沒式液冷的技術原理如圖 13 所示。服務器被完全浸沒在絕緣冷卻液中，冷卻液帶走服務器產生的熱量后，通過循環將熱量傳遞給換熱器中的二次側冷媒（通常是水）。二次側冷媒吸收熱量后通過循環再將熱量傳遞給室外冷卻設備，至此完成由服務器向室外環境的熱量傳遞。

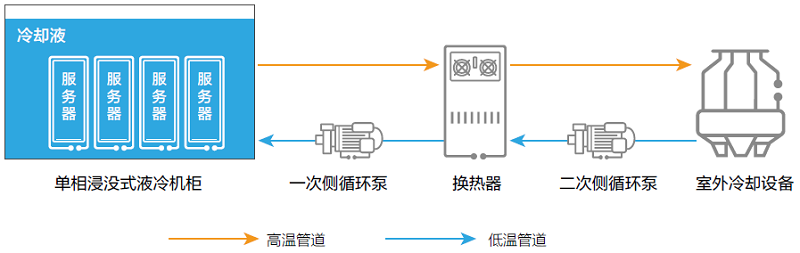

▲圖11 單相浸沒式液冷技術原理

兩相浸沒式液冷的技術原理如圖 14 所示。服務器被完全浸沒在絕緣冷卻液中，服務器產生的熱量會引起冷卻液局部沸騰，在這一沸騰過程中冷卻液變?yōu)闅庀喙べ|(zhì)并帶走服務器產生的熱量。氣相工質不斷上升，在遇到冷凝器后將熱量傳遞給冷凝器中的水，變?yōu)橐旱位氐?a href="http://www.yangziriver.cn/tags/68.html">液冷機柜中。水吸收熱量后通過循環將熱量傳遞給室外冷卻設備，至此完成由服務器向室外環境的熱量傳遞。

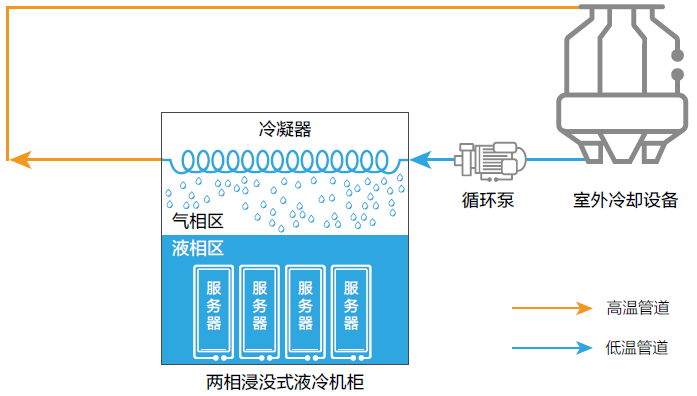

▲圖12 兩相浸沒式液冷技術原理

數據中心浸沒式液冷技術的能耗主要由促使液體循環的泵和室外冷卻設備產生。其中，兩相浸沒式的冷卻液循環是無源的，因此兩相浸沒液冷的能耗一般要低于單相浸沒液冷。由于浸沒式液冷的室外側通常是高溫水，其室外冷卻設備往往可以利用自然冷源且不受選址區域的限制，從而起到節能減排的目的。浸沒式液冷技術產業鏈成熟度較低，在換熱性能、成本、穩定性等方面需要持續創新發展。

3)數據密集型集群存儲

數據密集型集群存儲是面向中大型綠色節能數據中心打造的以 DPU 為中心的存算網融合一體化整柜液冷解決方案。對比傳統數據存儲架構，采用了高密存儲、大比例 EC、存算分離、 DPU 卸載、數據處理加速、數據高縮減和存儲液冷等創新技術，保障數據中心空間、功耗、制冷和運維等各環節綜合成本的大幅度降低，提升數據中心交付效率，縮短上線周期，數據中心資源利用率提升 50%，空間占用下降 50%。

數據密集型集群存儲原生集成全局?jǐn)?shù)據管理和全局文件系統能力，提供虛擬化、云計算、大數據、HPDA（High Performance Data Analytics，高性能數據分析）等場景下跨域海量數據傳輸、高通量數據處理和高密度低成本數據存儲的能力。同時，提供南北向標準的 API 接口，實現數據基礎設施與異構多云連接與融合，通過一池對接多云，避免多云導致的數據存儲管理孤島問題，實現跨數據中心統一融合存儲資源池。數據密集型集群存儲支持跨域熱溫冷數據自動分級和流動，跨域數據要素流通過程中更高效、更綠色執行數據調度和智能流動，實現東數西算和東數西存數據流動網絡目標架構。

4)固態變壓器

固態變壓器（Solid State Transformer，SST）是一種通過電力電子技術實現能量傳遞和電力變換的新型變壓器，本質是通過電力電子器件將電能高頻化，以減小變壓器體積和成本，同時實現了能量的交流直流可控。并且通過減少變換層級降低系統的復雜度，提升系統效率。

固態變壓器依靠電力電子變換器將能量高頻化，頻率普遍達到 5kHz 以上。固態變壓器中大部分部件為電力電子器件，因此固態變壓器主要依托的是電力電子半導體技術。但受限于電力電子水平，當前各高校和企業研制的固態變壓器，無論是成本、占地、效率和可靠性，都低于工頻變壓器。雖然當前的固態變壓器在經濟性上還無法替代工頻變壓器，但隨著電力電子技術的進一步發展和新型半導體材料的逐步成熟，固態變壓器將成為大型數據中心節能降耗的一個重要路徑。
