數據中心液冷散熱優缺點對比及浸沒式液冷表面強化處理

作者：蘭洋科技????瀏覽量：8683????時間：2023年04月14日????標簽: 數據中心散熱冷板式液冷浸沒液冷噴淋式液冷

摘要：本文介紹數據中心傳統換熱方式，以及當前常用的三種液冷方式，并描述了三種液冷的組成形式，比較三種液冷方式各自的優缺點，并分別從節能、噪聲、占地、布置方式、環境需求、服務器可靠性、維護支出和客戶接受程度等方面進行有針對性的介紹，為今后液冷技術在特定場景下的應用提供參考依據。此外，針對浸沒式液冷技術，微米、納米級表面改性及表面工程能夠增大換熱表面積、改善毛細能力和增加成核位點密度來促進成核沸騰，已成為提高浸沒式液冷系統池沸騰傳熱性能的重要課題。

01、液冷系統的介紹

傳統數據中心的散熱方式為風冷，即使用空氣作為冷媒，對服務器的發熱部件進行換熱，帶走熱量的技術。而IDC液冷系統是指使用液體取代空氣作為冷媒，為發熱部件進行換熱，帶走熱量的技術。采用液冷方式時必須要使用液冷服務器。該服務器是指將液體注入服務器，通過冷熱交換帶走服務器的散熱的一種服務器。

液冷系統的組成主要包含一次側換熱部分和二次側換熱部分，一次側是指從服務器帶走熱量并二次側進行環路介質進行散熱的環路，二次側是指將一次側的熱量排至室外環境或其他熱回收單元的環路。

02、液冷方式的主要形式

液冷形式主要分為噴淋式、冷板式和浸沒式，三種的主要區別體現在對服務器的散熱方式不同。噴淋式液冷是將冷卻液通過噴淋的方式淋在服務器的散熱元件上帶走服務器產生的熱量；冷板式液冷是在服務器的CPU等大功耗部件采用液冷冷板散熱，其他少量發熱器件（如硬盤、接口卡等）仍采用風冷散熱系統；浸沒式液冷是指將服務器的發熱元器件完全浸沒在冷卻液中，通過冷卻液的對流或相變將服務器的熱量帶走的散熱系統。其次，噴淋式浸沒式的服務器沒有風扇，而冷板式服務器存在風扇。具體介紹如下：

噴淋式液冷系統

噴淋式直接液冷是面向電子設備器件精準噴淋、直接接觸式的液冷技術，冷卻液可通過重力或系統壓力直接噴淋至IT設備的發熱器件或與之相連接的固體導熱材料上，并與之進行熱交換實現對IT設備的熱管理。在熱交換的工作過程中，IT設備內冷卻液的自由液面低于被冷卻的發熱器件或與之連接的固體導熱材料，系統可通過IT設備外部的換熱單元對冷卻液換熱，滿足循環使用要求。

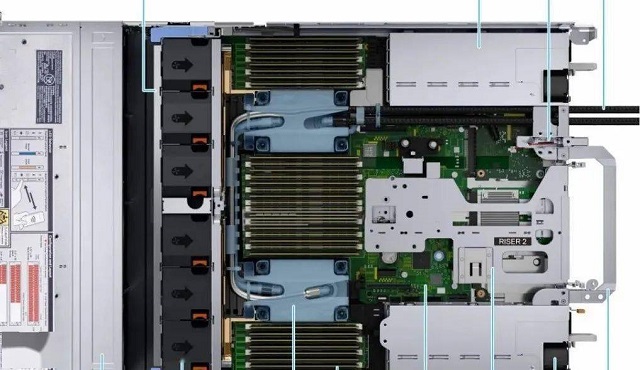

冷板式液冷系統

冷板式液冷機柜的基本工作原理描述如下：采用冷板組件與高熱流密度元件接觸，發熱量經由冷板組件中的冷卻介質導出，再經由一個或多個冷卻回路熱交換傳遞，最終將設備熱量散發到外環境或進行回收利用的一種液冷實現方式。

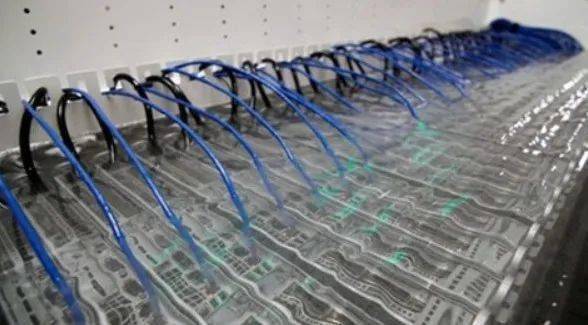

浸沒式液冷系統

浸沒式液冷機柜的基本工作原理描述如下：通過把電子信息設備浸沒在冷卻液中，由冷卻液帶走熱量的一種散熱形式。根據冷卻液散熱過程中的形態不同，分為相變與單相液冷。

03、液冷方式特點

充分利用自然冷源，節能效果明顯

液冷機柜可以充分利用室外的冷源。液冷機柜除冷板液冷之外，一般噴淋和浸沒式液冷的服務器側進出冷卻液的溫度在40℃～45℃左右，而室外側的環境溫度一般都能夠滿足對冷卻液的散熱要求，噴淋和浸沒液冷均能全部采用室外冷源進行服務器的散熱，總體PUE效果提升明顯，并且可以充分利用自然冷源，節能效果極其明顯。

三種液冷方式的PUE均能達到1.2以下，尤其是噴淋式和浸沒式液冷系統節能效果更加明顯，相對于風冷而言約節約20%的空調電能，再加上因取消服務器內部風機，IT部分電能可節省13％～25％，總體的節能效果在40％以上。

對當前的碳排放而言，浸沒式和噴淋式液冷其輸出的水側溫度比較高，具有廢熱回收利用價值，如結合部分余熱利用，節能效果會有顯著提升的空間之外，也能降低整體數據中心的碳排放強度。

機房可實現低噪聲

機房的噪聲主要來自服務器的風扇，根據國家現行規定，有人值守的主機房和輔助區，在電子信息設備停機時，位于主操作員位置測 量的噪聲值應 小于65dB（A）。隨著大型數據中心的不斷出現，主機房包含上百臺網絡設備規模的數據中心現象變得普遍。當這些設備同時工作時，大部分的噪聲接近或超過65dB，該數值均在設備正常運行和負載50％～60％的情況下測試出的噪聲值，如果全速工作，風扇可調速，則噪聲值只能更高。當環境噪聲超過80dB 時，人員已經無法在該環境里長時間工作，歐美的法律也規定，如果工作場所的噪聲達到80dB～85dB時，須提供相應的職業保護。

而采用噴淋和浸沒形式的液冷，服務器內部的風扇均不存在，直接去除主要噪聲源，因此噪聲值可以降到低于30dB以下，即使采用冷板式液冷，一般風扇在較低的轉速下工作，噪聲較之于常規風冷形式更低，噪聲值也有極大改善。

另外由于液冷系統的自身特點，減少了常規冷源部分（如冷水機組、空調室外機等），也能很大程度上降低對環境的噪聲影響，對于數據中心的布置及周圍環境而言，相對容易且友好。

占地面積較小

由于液冷系統結構簡單，且可以充分利用自然冷源，減少了常規數據中心的冷源及附屬設備及管道等布局，系統簡單，占地面積小，加上一般液冷機柜可以達到高功率密度，能實現10～50kW功率，較之于常規可節省較大面積。

機房環境需求低

對于浸沒式及冷板式液冷系統機房，無機房正壓要求，另外對于機房的整潔度無額外要求，對于機房的裝修如墻面、地板等要求較低。而且，由于機房的環境主要是滿足人員維護的需求。減少精密空調的數量及空調間的布置，可采用常規風冷末端，機房的總體冷源的可靠性需求有所降低。

芯片工作溫度低，降低能耗

由于液體能效轉換效率遠遠超過空氣，且液冷系統可直接對服務器的芯片等關鍵部件實現散熱，散熱精準高效，因此服務器的關鍵部件的運行溫度明顯低于常規風冷散熱溫度，且溫度恒定，其系統可持續高負載運行，效能翻倍；又由于噴淋式液冷和浸沒式液冷移除了服務器系統風扇，可以直接降低服務器的能耗，約降低15％～25％，而冷板式則約降低5％～10％。

服務器壽命提高

服務器的壽命提高主要體現在兩個方面：

1）由于芯片工作主要是在較低溫度且溫度恒定下，當減少風機工作時的震動（噴淋式和浸沒式液冷），可以顯著提高芯片的壽命；

2）噴淋和浸沒液冷機房由于服務器浸沒在冷卻液內，服務器不需要與室內的空氣進行接觸，避免了空氣中的灰塵等顆粒物在服務器內的累計而導致設備故障。另外也直接減少了環境中的水分及塵埃等對于服務器的腐蝕，提高了設備的可靠性，延長了設備的使用壽命。

設備前期投資較大

由于液冷設備還處于起步階段，當前液冷形式相對于傳統風冷機房而言體量極小，加之部分關鍵材料如冷卻液等暫時受部分公司的壟斷，相對于常規機房而言，設備前期投資較大，并且由于部分設備需要定制，如服務器等，當所需數量較小的情況下，成本更高，一般前期投資為傳統機房的3倍以上。當單柜管理設備密度在20kW以上且超過500個柜子以上的情況下，成本會有較大的降低。

04、表面技術增強浸沒式液冷的沸騰傳熱性能

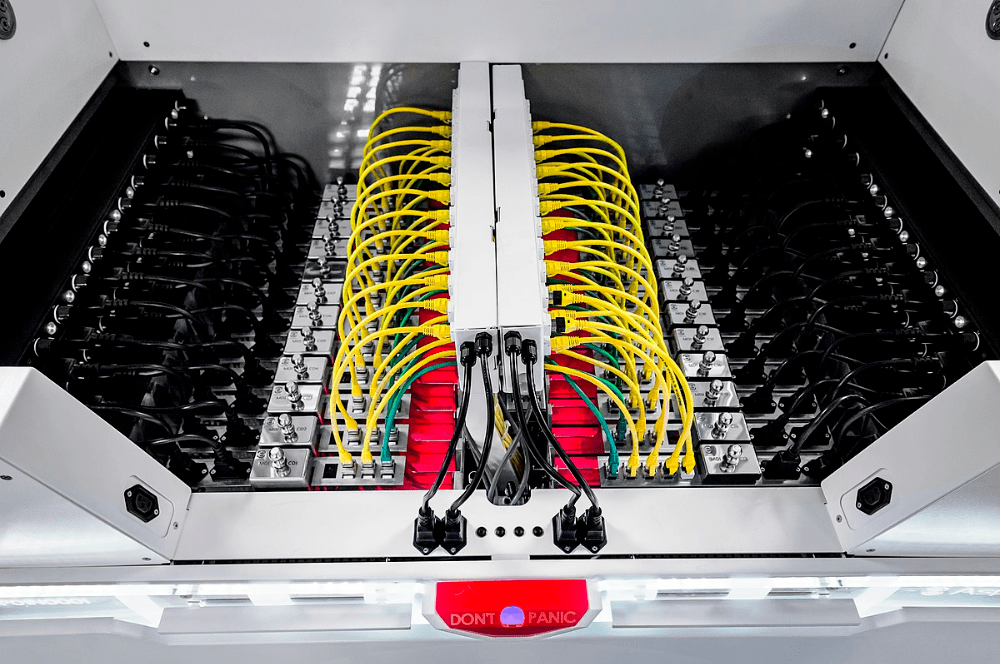

Asperitas AIC24 浸沒式液冷系統

下面，介紹幾種有望應用于浸沒式液冷系統的涂層與表面工程技術。

多尺度電鍍多孔 (MuSEP) 涂層

加拿大舍布魯克大學跨學科創新技術研究所機械工程系（Department of Mechanical Engineering Institut Interdisciplinaire d’Innovation Technologique (3IT)- Université de Sherbrooke Sherbrooke, Canada）和合作方——Systemex Energies開發了一種新型多尺度電鍍多孔 (MuSEP) 涂層，其表面具有隨機的孔徑分布，可顯著提高沸騰效率。該涂層在室溫下沉積，可以添加到 CPU 和 GPU 等現成的電子部件散熱器中。

研究團隊將3M公司的介電高潤濕液體Novec? 649應用于具有不同表面特性散熱器的池沸騰實驗，它們分別是裸銅、添加3M 公司商品化的沸騰增強涂層 (BEC?) 和 MuSEP 涂層的散熱器。

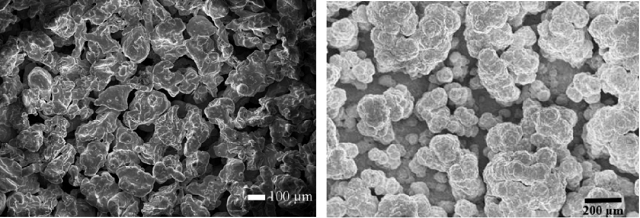

左邊：SEM image of 3M BEC。右邊：SEM image of the MuSEP coating

研究團隊將面積為22平方厘米、厚度為4mm的散熱器，連接到表面尺寸為 2.54 cm x 2.54 cm 的加熱器上，并對這 3 種具有不同表面特性的散熱器在浸沒式液冷中的熱性能進行測試。

測試結果表明，使用 MuSEP 涂層的散熱器獲得了最佳結果。在 (250±11) W（平均熱通量（11.3±0.5）W/cm 2 的沸騰表面）的功率下，MuSEP 涂層散熱器的外殼溫度為 (68±0.1)°C，BEC涂層散熱器的外殼溫度為 (79±0.1)°C，裸銅散熱器的外殼溫度為 (93±0.1)°C。

與裸銅表面相比，介電液在 MuSEP 涂層上沸騰時，其表面對液體的熱阻 (R s–l ) 從 (0.186±0.008) °C/W 降低到 (0.089±0.004) °C/W。此外，MuSEP 涂層在較低功率下表現出最低的熱阻。

在研究團隊創建的兩相熱虹吸冷卻系統原型中，MuSEP 涂層通過了超過 22000 小時的 CPU 集成功能測試以及在整個浸沒式冷卻應用中超過 5500 小時的集成測試，其可靠性得到了證明。

他們認為，憑借卓越的沸騰性能、低制造成本和可靠性，MuSEP 涂層有望成為未來商業化兩相冷卻解決方案的基本組成要素。

蓮花金屬

蓮花型多孔銅（Lotus-Type Porous Copper）是內部類似于蓮花根莖結構的多孔銅金屬，具有許多沿同一方向排列的細長孔，冷卻劑浸潤這些細孔，極大地增加了沸騰面積，從而增強沸騰傳熱性能。

東京理工大學 Kazuhisa Yuki 教授的團隊將蓮花金屬與每隔一定距離雕刻約 1mm 寬度凹槽的導熱良好的金屬板結合，并將它們與加熱元件接觸，對其沸騰傳熱效應進行研究。實驗發現，蓮花金屬的頂部吸入制冷劑，而蒸汽則經金屬板的凹槽排出，且這種結合抑制了薄膜沸騰的發生。團隊指出，金屬板中的凹槽和蓮花金屬中的孔隙尺寸決定了冷卻性能，他們建立了一種方法，能夠根據制冷劑的特性確定凹槽的橫截面積和蓮花金屬孔隙直徑。

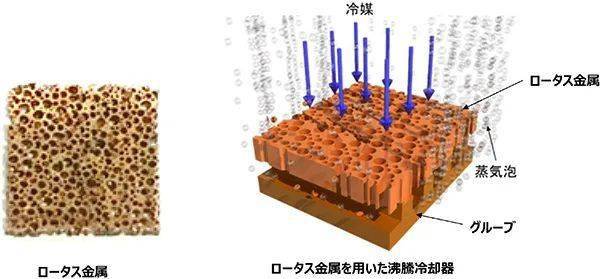

將蓮花金屬與帶有凹槽的金屬板相結合（左邊：蓮花金屬，右邊：結合了金屬板的蓮花金屬散熱器）（來源：LTS）

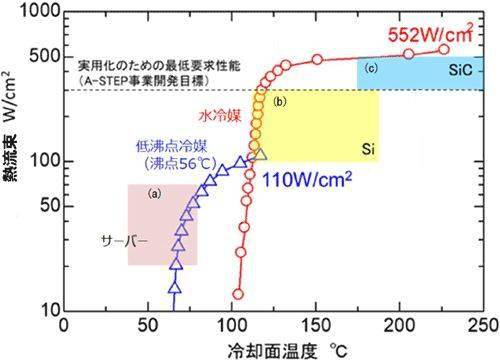

在為電動汽車設計的沸騰冷卻實驗中，團隊在一個小尺寸（冷卻表面10mm×10mm）的冷卻器中測得了超過550W/cm 2 的CHF，在另外一個大尺寸（冷卻表面65mm×65mm）的冷卻器中測得的 CHF 為 270W/cm 2。

在高性能計算機CPU的冷卻研究中，他們將氟化惰性液體作為制冷劑，用體積僅為現有散熱器產品一半的蓮花金屬，實現了同水平的冷卻性能。
