大數據中心芯片級非接觸液冷高效節能技術

作者：蘭洋科技????瀏覽量：5167????時間：2023年05月14日????標簽: 液冷系統 風冷散熱節能減排

瞄準新基建數據中心大規模發展過程中引發的高熱流密度高能耗難題，提出數據中心芯片級非接觸液冷高效節能技術，其核心原理是利用自主研發的高導熱能力熱管(熱管導熱能力是普通銅管的20~50倍)將服務器主要發熱芯片的熱量傳到到服務器外部(一級熱循環)，內循環熱量工質通過中間換熱器與外循環冷卻工質進行熱交換(二級熱循環)，外循環受熱工質最終通過外置冷卻塔將熱量散發到外界環境中(三級熱循環)，如圖1所示，可以有效減小65%精密空調數量，實現節能20%以上，最高可至40%。

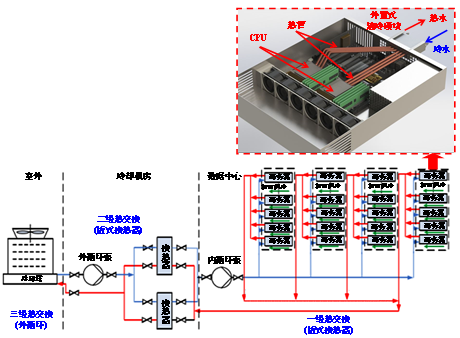

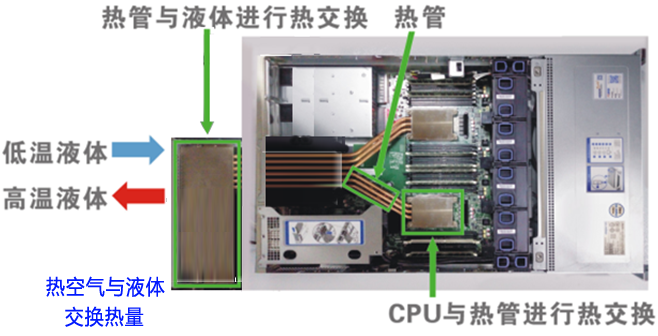

圖1 數據中心芯片級非接觸液冷系統原理圖

通過外部液冷循環系統的三級熱交換快速帶走芯片熱量的方法，在滿足PUE值降低至1.2以下這個主要目標的同時，與目前數據中心傳統風冷散熱技術、冷板式直接液冷以及噴射式和浸沒式為代表的接觸式液冷散熱系統來說，成果具有綠色節能、技術先進、智能運行、安全可靠以及運維簡單五大優勢，具體如下：

(1)綠色節能

隨著5G、物聯網以及AI技術等新一代信息技術的快速演進，數據中心呈高熱流密度高能耗的趨勢發展，降耗節能成為新一代數據中心的主要發展方向。2017年1月國務院印發“十三五”節能減排綜合工作方案，明確要求“新建大型云計算數據中心能源利用效率(PUE)值優于1.5”目標；2019年1月國家工信部發布《關于加強綠色數據中心建設的指導意見》，指出新建大型、超大型數據中心的PUE值達到1.4以下。在國家政策下，北京、上海、深圳、杭州等地陸續推出各自的數據中心建設標準，2020年廣東省工信廳[2020]73號文規定數據中心PUE<1.25優先建設。盡管各地方標準各不一樣，但基本上都要求新建數據中心PUE限制在1.4以下。

目前現有風冷數據中心的PUE值普遍在12.0或以上，采用本項目的熱管液冷技術可以將數據中心PUE值降低到1.2或以下，相當于在相同運算功耗下，本項目產品比現有風冷數據中心至少節省30%的能耗，實現在相同運算性能的前提下更加節能。

(2)技術先進

本團隊主要從事熱管研發，經歷十余年的技術發展與不斷改進，目前團隊已經具有非常完善、成熟的熱管設計與制造技術，目前在數據中心熱管間接液冷系統及其核心部件方面申請了51項專利，其中國際PCT1件，發明專利25件，實用新型專利19件和軟件著作權7件。

本研究團隊聯合中國移動以及多家企業攻關，于2016年在中國移動南方基地進行了數據中心熱管液冷散熱系統應用示范，實現PUE值低于1.2，技術成熟。該應用示范項目經過工信部7位兩院院士和12位業界權威鑒定，結論是數據中心熱管液冷技術具有國際領先水平。

(3)智能運行

本項目開發的液冷系統能實時采集CPU負載、服務器發熱狀態，環境溫度等信息，依據這些信息，智能化分配冷卻液流量配比，動態調節液冷系統的循環水泵、散熱風機等轉速，以最低的運行功率滿足服務器的散熱需求。與服務器聯動，自動與服務器同步開啟或關閉。運維人員可遠程實時監控機房運行狀態，運行的異常狀態還可通過短信、小程序等渠道及時通知運維人員。另外，建立云端數據庫，讓運維人員可查詢歷史運行數據，通過歷史大數據，還能提前預警可能的失效風險，讓運維人員可提前進行檢修。

(4)安全可靠

冷板式直接液冷是目前數據中心應用較多的液體冷卻方式，即通過泵驅動冷卻工質流過與芯片直接接觸的管道進行熱交換進而帶走芯片上的熱量，但冷卻工質直接進入服務器內部流動，容易引起泄露而導致整個服務器損壞，這種安全隱患是目前服務器用戶最不能接受的，也成為冷板式直接液冷推廣應用的最大阻礙。

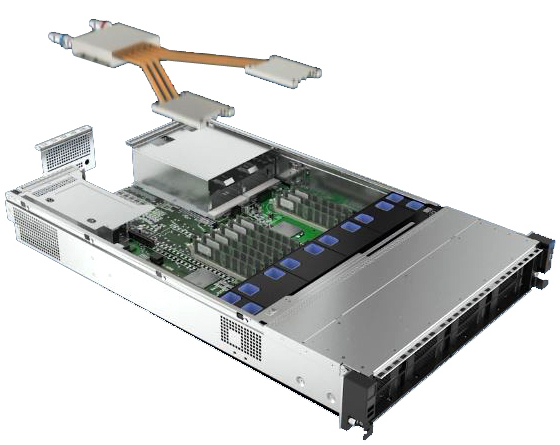

本項目產品通過高效傳熱元件熱管將服務器主要發熱芯片的熱量傳到服務器外部，然后通過外置式液冷循環系統將熱量快速帶走，避免液體工質與電子設備的直接接觸，減少液體工質對電子設備的腐蝕，降低由于直接接觸而造成電子設備短路等風險。

另外，采用間接液冷技術，冷卻液不進入服務器內部，可以有效避免液體泄漏導致電子設備損壞的風險，產品更加安全可靠。

(5)運維簡單

目前噴淋式和浸沒式等為代表的接觸式液體冷卻技術在數據中心均有商業部署應用實例，噴淋式液冷是將非導電液體直接噴射在服務器主板上，浸沒式液冷則是將整個服務器浸泡在裝有非導電液體的專有機箱內。但接觸式液冷系統需要采用專用服務器機箱，系統復雜導致改造困難和后期運維復雜，同時受液冷系統部署和改造方面的成本較高、芯片或服務器廠商的技術協議等原因影響，接觸式液體冷卻系統目前在數據中心冷卻領域應用推進緩慢。
