隨著人工智能、云計算、大數據以及區塊鏈等技術的創新發展，使得數據資源的存儲、計算和應用需求快速擴張，特別是ChatGPT技術推廣進一步催生了AI算力等大功率應用場景加速落地。作為信息基礎設施的數據中心及通信設備承擔的計算量越來越大，對計算效率的要求也越來越高，國內包括全球的數據中心建設有望迎來建設高峰。為了應對網絡處理性能的挑戰，數據中心服務器及通信設備不斷提升自身處理能力和集成度，帶來了功率密度的節節攀升。這些變化除了帶來巨額能耗問題以外，高熱密度也給制冷設備和技術提出了更高要求。傳統風冷技術面對高熱密度場景呈現瓶頸，散熱效率已經跟不上計算效率。在此背景下，液冷技術以其超高能效、超高熱密度等特點引起行業的普遍關注，是解決散熱壓力和節能挑戰的必由之路。

下面我們將主要介紹液冷行業的概念、分類與驅動因素等內容，并針對液冷行業上下游產業鏈進行詳細梳理，并對未來市場進行展望，希望對大家了解液冷行業有所啟發。

一、液冷行業概述

1、液冷概念及作用

液冷主要指的是利用液體替代空氣，帶走CPU、芯片組、內存條以及擴展卡等發熱器件運行時產生的熱量。

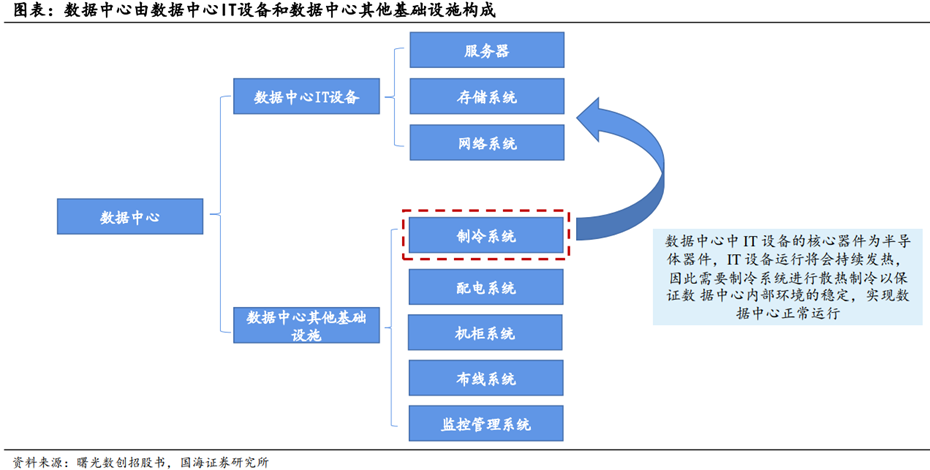

液冷能夠?yàn)閿?shù)據中心中的IT設備散熱制冷，實現數據中心正常運行。數據中心（DataCenter，簡稱DC），即為集中放置的電子信息設備提供運行環境的建筑場所，包括主機房、輔助區、支持區和行政管理區等。作為人工智能、5G、云計算、工業互聯網的底層算力基礎設施，數據中心的價值大幅凸顯。組成數據中心的基礎設施包括服務器、光模塊等IT設備及電源、制冷、機柜等非IT設備。制冷系統是數據中心基礎設施的重要組件。數據中心中IT設備的核心器件為半導體器件，IT設備運行將會持續發熱，因此需要制冷系統進行散熱制冷以保證數據中心內部環境的穩定，實現數據中心的正常運行。其中制冷系統采用的冷卻技術就包含液冷冷卻。

2、液冷技術分類

冷卻技術包含風冷冷卻、水冷冷卻、自然冷卻及液冷冷卻等技術。其中液冷技術按照液體與發熱器件的接觸方式，可分為“間接接觸型”和“直接接觸型”兩大類。浸沒式和噴淋式液冷等為接觸式液冷，冷板式液冷為非接觸式液冷。

（1）浸沒式液冷：浸沒式液冷將IT設備發熱元件全部浸沒在冷卻液中實現散熱，根據工質是否產生相變又分為單相液冷和相變液冷。吸熱后的冷卻液采用風冷或水冷等方式循環冷卻或者冷凝。

（2）噴淋式液冷：噴淋式液冷依靠泵壓或重力驅動，按發熱元件需求向IT設備電路板自上而下精準噴淋冷卻液，吸熱的冷卻液采用風冷或水冷等方式循環冷卻。

（3）冷板式液冷：冷板式液冷為非接觸式液冷，冷卻液體與發熱器件不會直接接觸。冷板式液冷通過流道將冷卻液通往與IT設備發熱元件接觸的冷板將熱量導出，吸熱后的冷卻液通過風冷或水冷等方式循環冷卻。

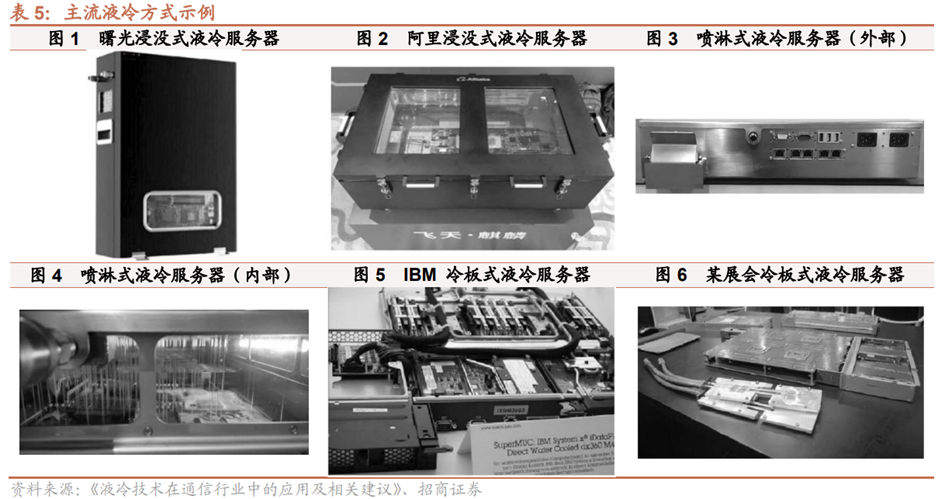

3、液冷方式對比

冷板式液冷成熟度最高，浸沒式液冷、噴淋式液冷節能效果更優。目前，3種不同液冷中，冷板式液冷發熱器件不需接觸冷卻液，發展時間最早，技術成熟度較高，冷板式液冷采用微通道強化換熱技術具有極高的散熱性能，在軍用雷達、高密度數據中心、高性能電腦、動力電池以及高功率LED散熱領域均有應用，是解決大功耗設備部署、提升能效、降低制冷運行費用、降低TCO的有效應用方案；而浸沒式和噴淋式液冷實現了100%液體冷卻，具有更優的節能效果。浸沒式液冷散熱節能優勢明顯，在超算、高性能計算領域取得了廣泛應用；噴淋式液冷公開展示的研究成果和應用實踐相對較少。

4、與風冷相比液冷的優勢

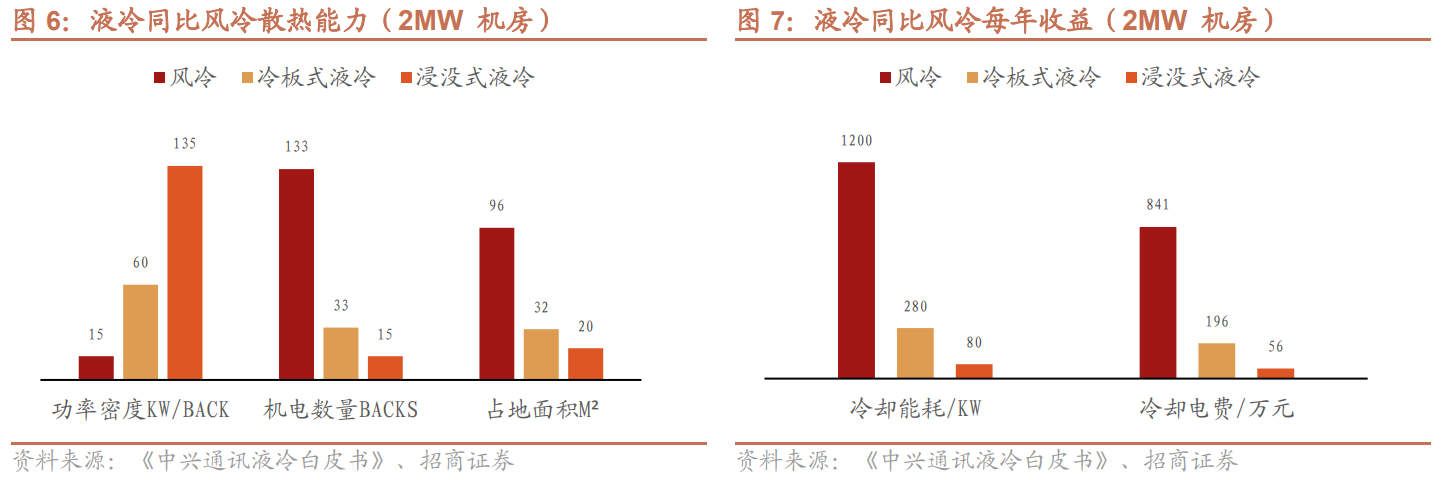

相較于風冷，液冷具有低能耗、高散熱、低噪聲、低TCO等優勢。液體的冷卻能力是空氣的1000～3000倍。液冷技術可實現高密度、低噪音、低傳熱溫差以及普遍自然冷卻等優點，相對于風冷技術具有無法比擬的技術優勢，是一種可以適用于需要大幅度提高計算能力、能源效率和部署密度等場景的優秀散熱解決方案。

（1）低能耗

傳熱路徑短，低溫液體由CDU（冷量分配單元）直接供給通訊設備內，換熱效率高，具備更優的換熱效果。同時制冷能效高，液冷技術可實現40~55℃高溫供液，無需壓縮機冷水機組，采用室外冷卻塔，可實現全年自然冷卻；除制冷系統自身的能耗降低外，采用液冷散熱技術有利于進一步降低芯片溫度，芯片溫度降低帶來更高的可靠性和更低的能耗，整機能耗預計可降低約5%。

（2）高散熱

液冷系統常用介質有去離子水、醇基溶液、氟碳類工質、礦物油或硅油等多種類型；這些液體的載熱能力、導熱能力和強化對流換熱系數均遠大于空氣；因此，針對單芯片，液冷相比于風冷具有更高的散熱能力。同時，液冷直接將設備大部分熱源熱量通過循環介質帶走；單板、整柜、機房整體送風需求量大幅降低，允許高功率密度設備部署；同時，在單位空間能夠布置更多的ICT設備，提高數據中心空間利用率、節省用地面積。

（3）低噪聲

液冷散熱技術利用泵驅動冷卻介質在系統內循環流動并進行散熱，解決全部發熱器件或關鍵高功率器件散熱問題；能夠降低冷卻風機轉速或者采用無風機設計，從而具備極佳的降噪效果，提升機房運維環境舒適性，解決噪聲污染問題。

（4）低TCO

液冷技術具有極佳的節能效果，液冷數據中心 PUE（即電能利用效率，是數據中心消耗的所有能源與IT負載消耗的能源比值。PUE值越高，數據中心的整體效率越低。）可降至1.2以下，每年可節省大量電費，能夠極大的降低數據中心運行成本。相比于傳統風冷，液冷散熱技術的應用雖然會增加一定的初期投資，但可通過降低運行成本回收投資。

二、液冷行業現狀及趨勢

1、我國IDC溫控市場空間持續擴容，目前風冷仍占主導地位

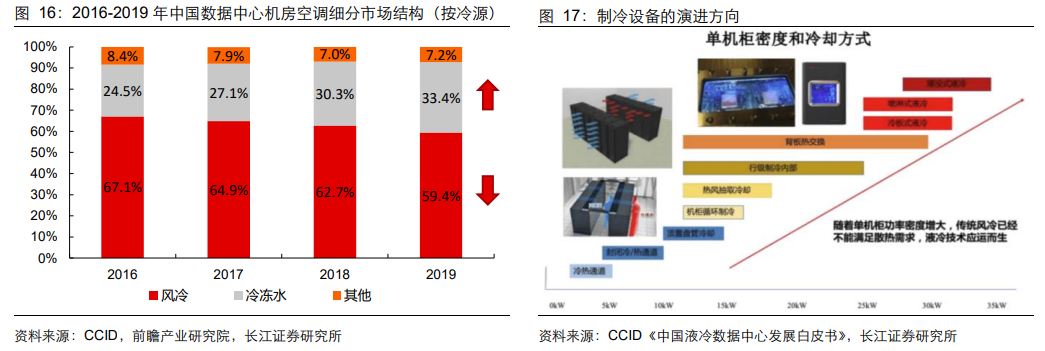

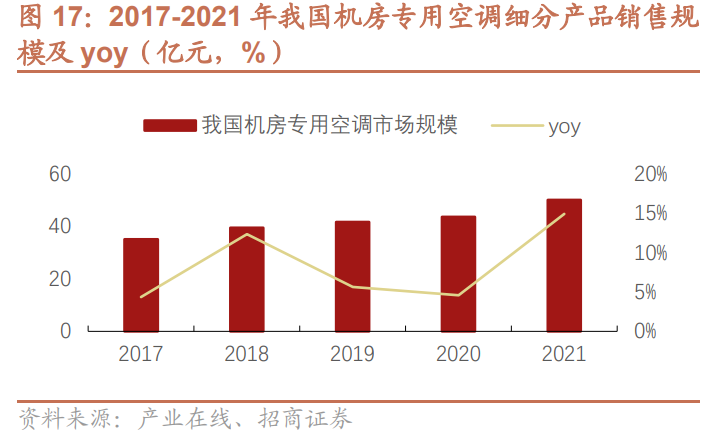

目前我國行業數字化轉型進度不斷加快，推動IDC溫控市場發展。根據產業在線，我國機房專用空調市場2021年CAGR達9.28%，呈現快速增長態勢，2021年市場規模達50.09億元，同比增長14.9%，其中，按空調制冷方式來看，2021年風冷、冷凍水和其他形式空調的占比分別為56.8%/30.81%/12.39%，風冷仍舊占主導地位。

2、液冷方案將成為未來主流

近年來，風冷型機房占有率逐年下滑，液冷技術憑借多項優勢，預計未來在數據中心中滲透率將持續提升，成為主流使用的冷卻技術。

3、未來浸沒式液冷技術逐漸成熟，有望成為主流

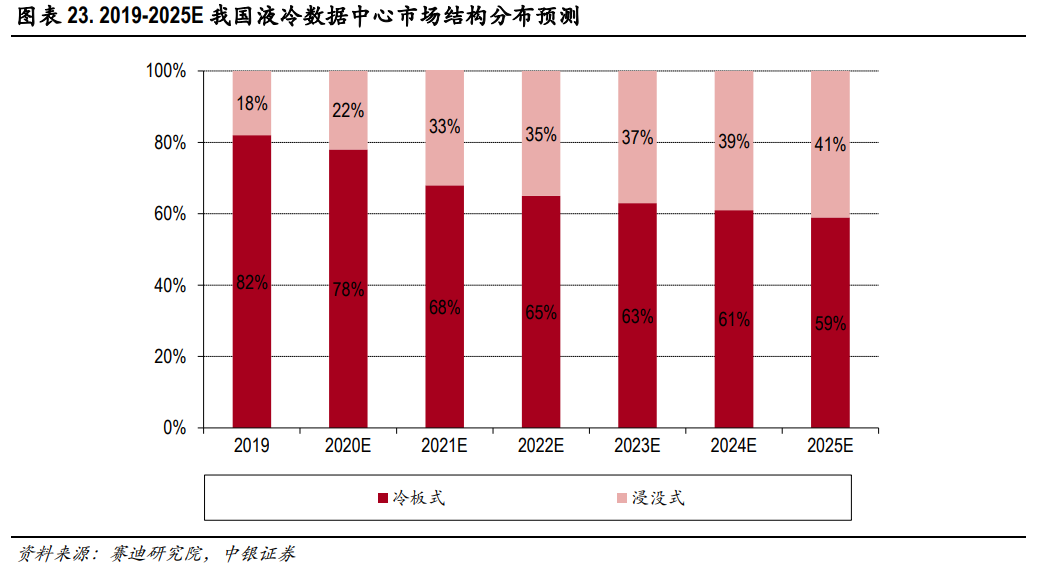

目前冷板式技術成熟，領銜商用落地。據前瞻產業研究院數據，2019年我國液冷數據中心技術主要以冷板式為主，占比超過80%，浸沒式占比不足20%。而浸沒式制冷效率更高，成為主流廠商目前的研發重點，是數據中心的躍遷式技術創新，預計隨著技術方案的不斷成熟，浸沒式將成為更重要的主流解決方案。

三、液冷行業發展的驅動因素

1、單柜功率提升是液冷技術滲透的根本原因

根據微軟數據，ChatGPT前一代基礎模型-GPT3.0的訓練數據高達45TB，總訓練設備包括28.5萬個CPU與超過1萬個NVIDIA V100 GPU。隨著國內百度、阿里巴巴、騰訊、華為、360、字節等互聯網大廠陸續推出自己的AIGC算力模型，勢必會對國內AI服務器的需求快速增加，AI服務器中大量使用高功率CPU、GPU芯片，帶動整臺AI服務器功率和熱密度提升。（1）CPU功耗持續提升：隨著內核數量的增加，處理器性能與功率實現了同步增長，這也直接導致了CPU熱流密度的相應增加和服務器機柜本內部的總體熱密度增加；（2）GPU使用日益增加：GPU由數百個內核組成，可同時處理數千個線程，相應地功耗更高。（3）低延遲需求導致熱密度增加：隨著服務器組件性能的提高，不同組件之間的互連在延遲方面開始成為瓶頸。為了充分利用提升的組件性能，CPU、GPU和板卡上的其他組件被更加緊密的安排以減少延遲，這同樣提升了服務器內部的物理密度和溫度越來越高。

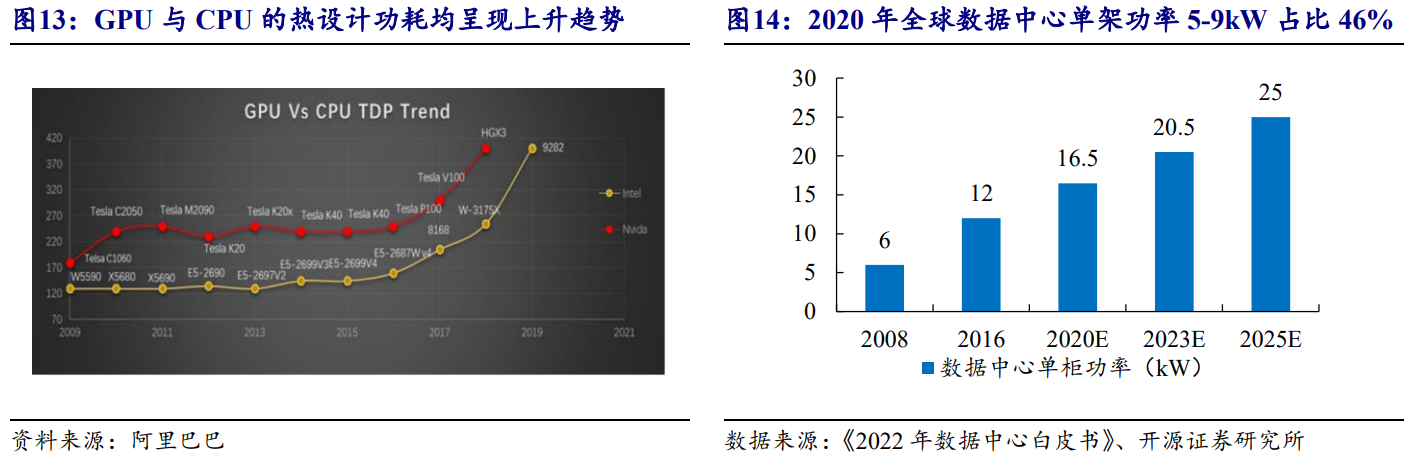

同時根據ODCC《冷板式液冷服務器可靠性白皮書》相關信息，在摩爾定律變緩的大背景下，芯片算力與其功耗同步出現了大幅提升。2022年Intel第四代服務器處理器單CPU功耗已突破350瓦，英偉達單GPU芯片功耗突破700瓦。持續進步的IT技術和算力能耗功率使得數據中心承載能力要求被不斷提升。

因此提升單機柜功率密度成為了調和不斷增長的算力需求和有限的數據中心承載能力的關鍵解決方案。根據數據，2020年全球數據中心單機柜平均功率將達16.5kW，相比2008年提升175%，并且到2025年單柜功率有望進一步提升至25kW。

國內更高單機柜功率數據中心占比逐年提升。根據CDCC統計數據，2021年國內全行業數據中心單機柜平均功率密度中8-12kW占比8%、12-20kW占比3%；2022年國內全行業數據中心單機柜平均功率密度中8-12kW占比15%，同比增長7pct，12-20kW占比10%，同比增長7pct。在高功率數據中心機柜占比迅速增加的背景下，對設備散熱冷卻提出了更高的要求。液冷數據中心適合提供高密算力，提升單柜部署密度，提高數據中心單位面積利用率。因此液冷技術不斷滲透。

2、政策強制疊加節能效果優越，液冷大勢所趨

應用液冷技術能夠?yàn)閿?shù)據中心節能、降噪功能。液冷數據中心節省了風冷基礎設施而只增加了循環泵，不僅節省建設成本，也大大降低了能耗，使數據中心整體更節能。從成本端來看，數據中心的總成本（TCO）等于建設成本（Capex）加上運營成本（Opex），建設成本包含土建以及硬件設備所需投資，為一次性投入，而運營成本則是后續數據中心運營過程中需要持續花費的成本。

據數據，在數據中心Capex結構中，柴油發電機組成本最高，占整體比例23%，其次是電力用戶站占比20%，UPS電源設備占比18%，剩余成本項占比均低于10%；

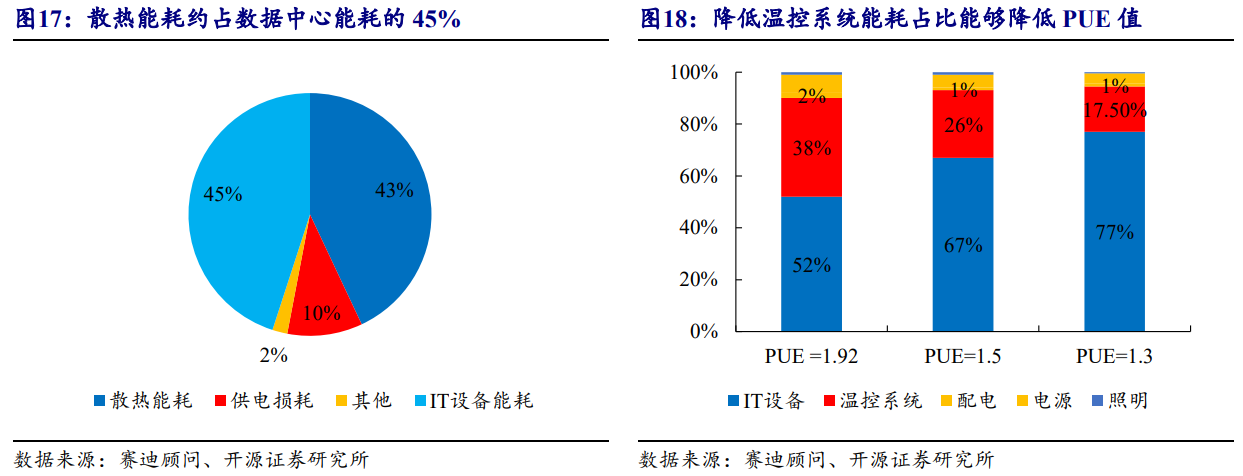

Opex結構方面，電力成本（能耗）占整體支出的一半以上，折舊其次，占比25.6%。單獨將Opex中的能耗成本進行拆分來看，其中IT設備能耗最高，占整體Opex的45%，散熱能耗占比43%，接近IT設備自身的能耗，供電損耗及其他占比12%，能看出散熱能耗對于數據中心電力成本影響極大，隨著IT相關設備功率密度的提升，對設施的散熱要求也更加苛刻，因此采用高效的液冷手段是數據中心發展的必經之路。

根據PUE的計算公式（數據中心總能耗/IT設備能耗），降低制冷系統的能耗是降低數據中心耗能的主要措施。當溫控系統對應的能耗占比分別為38%、26%、17.5%時，對應的PUE為1.92、1.5、1.3。

國家和部分地方層面對新建數據中心均提出了PUE指標方面的要求。根據工信部發布的《新型數據中心發展三年行動計劃(2021-2023年)》要求新建大型及以上數據中心PUE降低到1.3以下，嚴寒和寒冷地區力爭降低到1.25以下，同時包括北京、上海、廣東等地均對數據中心的PUE值提出了一定的限制要求。對于提出的指標要求，液體浸沒冷卻法可有效解決這個問題，能耗可降低90%-95%。

四、液冷行業上下游產業鏈及行業壁壘分析

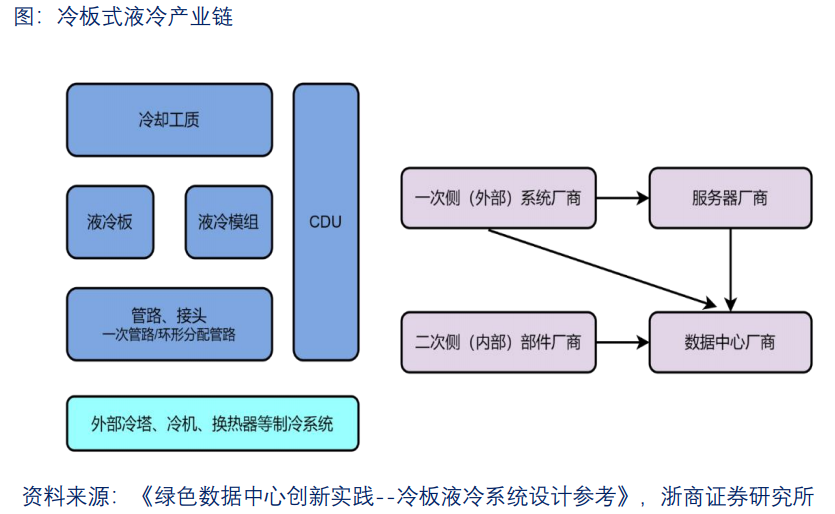

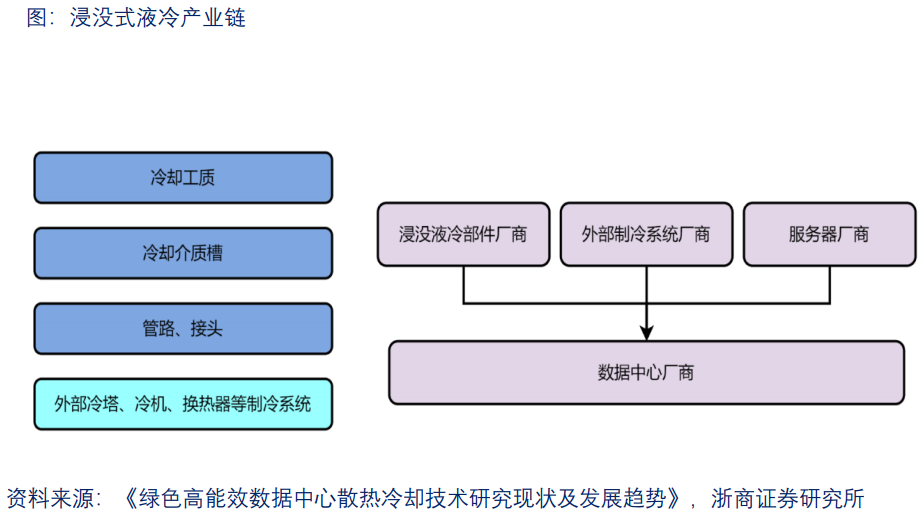

總體來看，液冷行業產業鏈上游主要為產品零部件，包括接頭、CDU、電磁閥、TANK等。中游主要為液冷服務器，此外還包括數據中心的集成運維設施、產品及部件。服務器及相關集成產品主要用于下游行業，為云計算、人工智能及物聯網等方面提供服務。國內下游行業主要包括互聯網、金融、電信、政府、交通和能源等信息化程度相對較高的行業，涵蓋智慧計算、電子政務、企業信息化、關鍵應用以及民生等相關領域，包括三大電信運營商，以及騰訊、阿里巴巴等互聯網大型企業。

1、冷板式液冷

冷板式液冷是最典型的間接式接觸型液冷技術。冷板式液冷系統包括了水冷板、管道、快插接頭、分液器、冷卻液分配單元（CDU）與室外冷卻設備等組件。在冷板式液冷系統中，服務器芯片等發熱器件不直接接觸冷卻液，而是通過與裝有液體的冷板直接接觸來散熱，或者由導熱部件將熱量傳導到冷板上（冷板通常是由銅、鋁等高導熱金屬構成的封閉腔體），然后通過冷板內部液體循環帶走熱量。由于服務器芯片等發熱器件不用直接接觸液體，所以冷板式液冷對現有服務器芯片組件及附屬部件改動量較小，可操作性更強、目前成熟度最高、應用最廣泛。

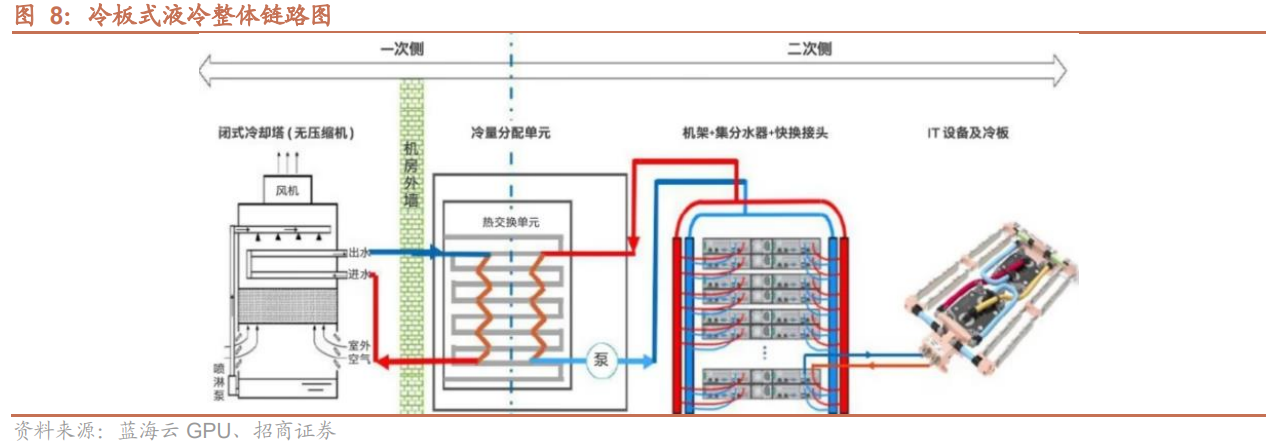

冷板式液冷數據中心散熱系統主要由由室外（一次側）和室內（二次側）兩部分組成。一次側通過冷卻液體與發熱部件的熱量進行相互交換的方式降低冷卻液的溫度；二次側完成發熱部件與冷卻液體熱量的交換，液體升溫帶走部件熱量。在運行過程中，機房外冷卻塔中的冷卻液通過室內冷量分配單元（CDU）提供冷卻液循環動力，經其二次側輸出并與服務器中高發熱量的電子元器件（CPU、GPU、內存等）導熱冷板直接進行熱交換，形成的熱液經CDU輸出到室外冷卻塔進行冷卻，從而構成整個循環過程，在冷板式液冷散熱方式中，硬盤、電源等發熱量較小的器件或單元仍舊采用風冷方式散熱。

2、浸沒式液冷

浸沒式液冷是最常見的直接接觸型液冷技術。該技術通過將發熱器件直接浸沒于特殊定制的箱體中，通過直接接觸不導電的冷卻液體進行熱交換，從而達到冷卻目的，相比冷板式液冷技術，浸沒式液冷散熱效率更高，噪音更低（完全沒有風扇），更加節能。

（1）單相浸沒式

單相浸沒式液冷中冷卻液不會發生相變。單相浸沒在浸沒式單相液冷中，發熱部件直接浸沒在冷卻液中進行熱交換，循環泵將吸收了熱量的冷卻液導入熱交換單元，在熱交換單元中冷卻后再循環回到箱體中為發熱部件散熱，冷卻液在循環散熱過程中始終保持液相。

由于要確保冷卻液不發生氣化，單相浸沒技術通常需要使用高沸點的冷卻液，例如氟化學物質（或氟碳化合物）、烴類（例如礦物油、合成油和天然油）以及碳?xì)浠衔铩＠鋮s液揮發流失控制相對簡單，與IT設備有較好的電氣兼容性，且不需要頻繁補充，還易于卸載或更換服務器組件，提高了系統的可維護性。

1）IT機箱單相浸沒

該技術將服務器封裝于密封機箱中，可作為普通機架式IT設備或獨立設備，電子元器件由絕緣液進行冷卻，可通過自然對流、循環泵或者兩者結合的方式進行冷卻，換熱器和泵可置于服務器內部，也可以安裝在側面。

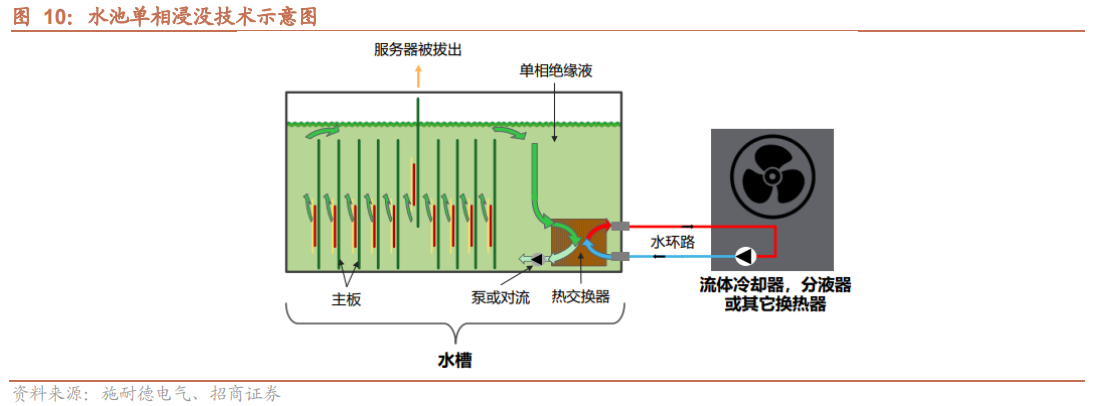

2）水池單相浸沒

使用水池方法（開放式水箱）時，浸沒在水池中的服務器是通過垂直方式進行插拔的，這種方法多數采用集中式供電，同時向水池內的所有服務器供電，可通過自然對流、循環泵進行冷卻，通過換熱器將絕緣液中的熱量傳遞至水回路，此方法通常使用油基絕緣液作為流體。

（2）兩相浸沒式

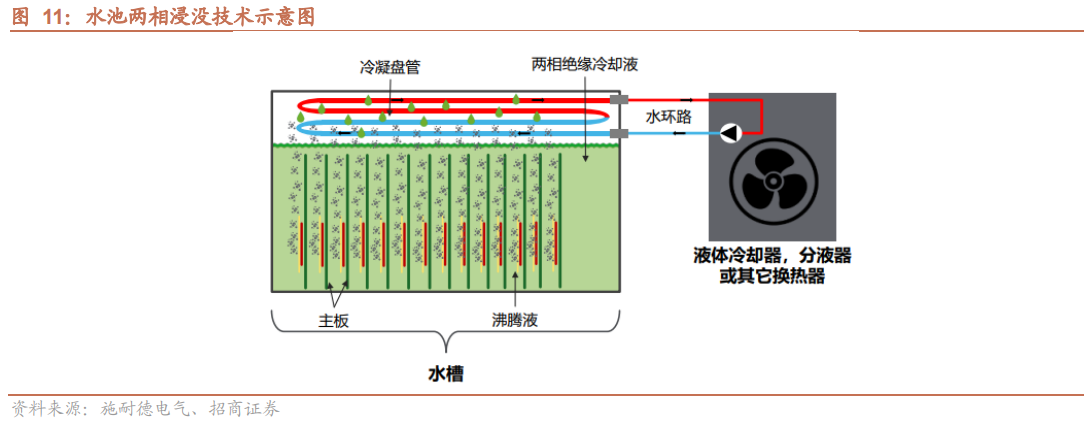

兩相浸沒式液冷的冷卻液在循環散熱過程中，會不斷經歷從液態到氣態，再?gòu)臍鈶B(tài)回到液態的相變。服務器完全浸沒在充滿低沸點冷卻液的密閉箱體中，冷卻液受熱沸騰發生相變，蒸汽逃逸并升騰至機箱頂部形成氣相區，而后蒸汽遇到冷凝器再液化變?yōu)橐后w，繼續回到箱體內部冷卻循環。

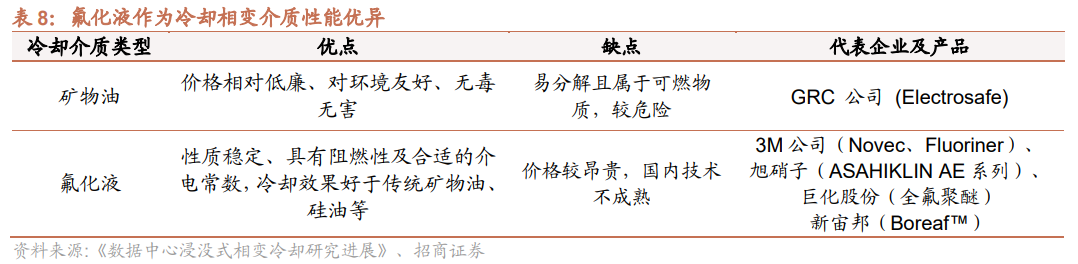

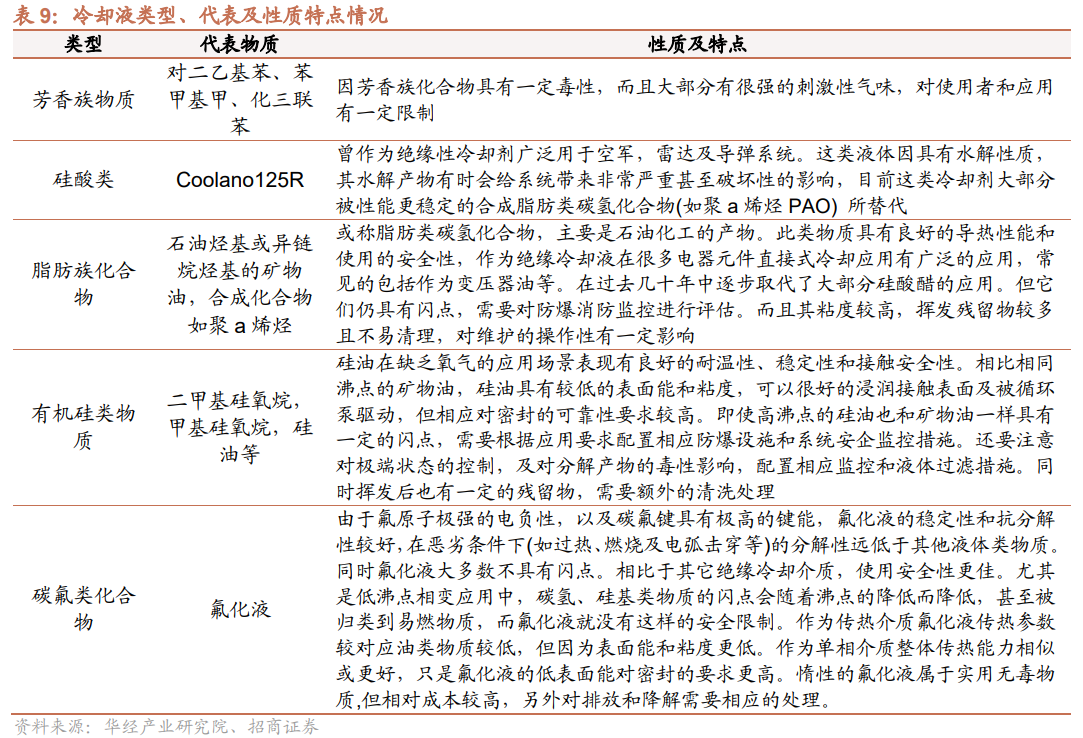

用于兩相浸沒式的冷卻液需要有更穩定的物理特性。由于冷卻液再熱循環過程中不斷發生相變，因此冷卻液需要有良好的化學及熱穩定性、無腐蝕性，并且需要合適的沸點、較窄的沸程范圍和較高的汽化潛熱，硅酸酯類、芳香族物質、有機硅、脂肪族化合物以及氟碳化合物均可用作冷卻液。

3、噴淋式液冷

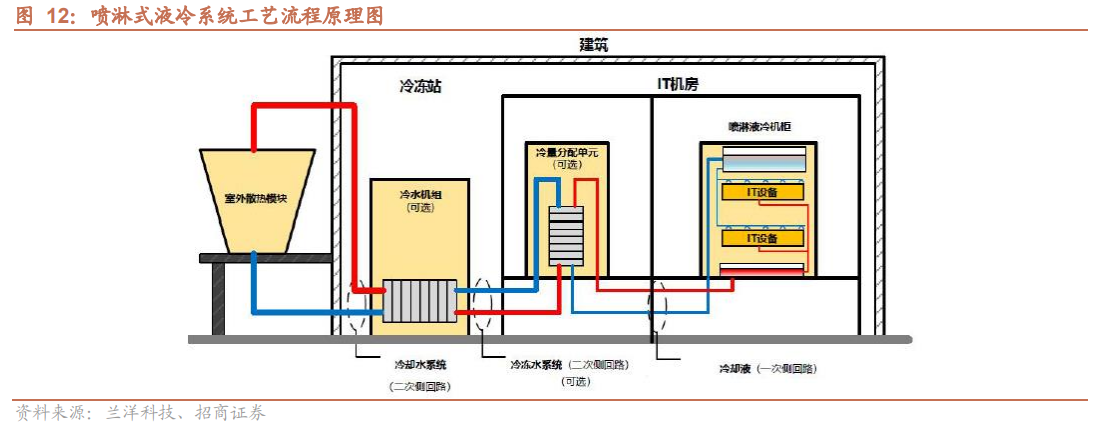

噴淋式液冷系統是一種面向電子設備器件精準噴淋、直接接觸式的液冷技術。噴淋式液冷系統主要由冷卻塔、冷水機組、CDU、噴淋液冷機柜構成，冷卻液經過CDU后被泵通過管路輸送至機柜內部，進入機柜后直接通過分液支管進入與服務器相對應的布液裝置，或者送至儲液箱以通過重力或系統壓力直接噴淋至IT設備的發熱器件或與之連接的固體導熱材料上（金屬散熱器、樹脂（VC）、熱管等），吸熱后的高溫冷卻液換熱后將通過回液管、集液箱等集液裝置進行收集并通過泵輸送至CDU進行下一次制冷循環。噴淋式液冷與單相浸沒式液冷冷卻方式較為類似，冷卻液不發生相變，但是在噴淋過程中遇到高溫的電子部件冷卻液會出現飄逸，從而對機房及設備環境產生影響。

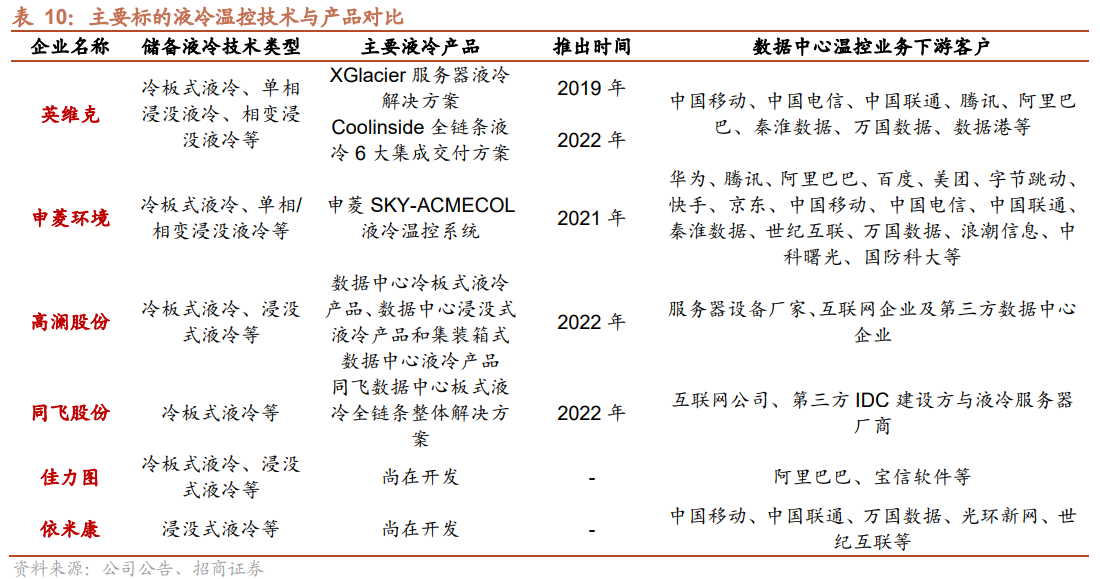

國內液冷溫控解決方案公司主要包括英維克、申菱環境、高瀾股份、同飛股份、佳力圖、依米康等。

4、行業壁壘

行業具有較高的進入壁壘，先進入者具備先發優勢。（1）技術壁壘。液冷數據中心基礎設施產品的研發和制造涉及冷卻技術、制冷系統設計及仿真技術、溫濕度解耦控制算法等多項技術領域，要求企業具備成熟、深入的技術積累。（2）專業人才壁壘。液冷數據中心基礎設施領域?qū)儆谛屡d技術密集型產業，產品性能涉及材料化學、熱力學、電子學、計算機科學等多種學科技術成果，并且因數據中心復雜多樣，相應的制冷系統存在定制化特征，因此對研發技術人員的技術研發能力和行業經驗要求較高。（3）客戶認證壁壘。出于安全性、穩定性等考慮，企業客戶在選擇液冷數據中心基礎設施供應商時通常需要進行嚴格的資質驗證。另一方面，客戶在與液冷數據中心基礎設施供應商建立生產配套關系后，傾向于維持與現有技術供應商的合作，不會輕易更換主要供應商，因此先進入者具有先發優勢。

五、液冷市場未來展望

近年來，國內數據中心建設加快推進。根據中國信通院的數據顯示，2021年，中國數據中心在用機架數量達到520萬架，較2020年增加超過100萬架。據工信部《新型數據中心發展三年行動計劃（2021-2023年）》，預計到2023年底，全國數據中心機架規模年均增速保持在20%左右，2023年中國數據中心在用數量將超過800萬架。2021年中國數據中心市場規模超過1500億元，2022年中國數據中心市場規模突破1900億元人民幣，同樣呈現出較快的增長趨勢。

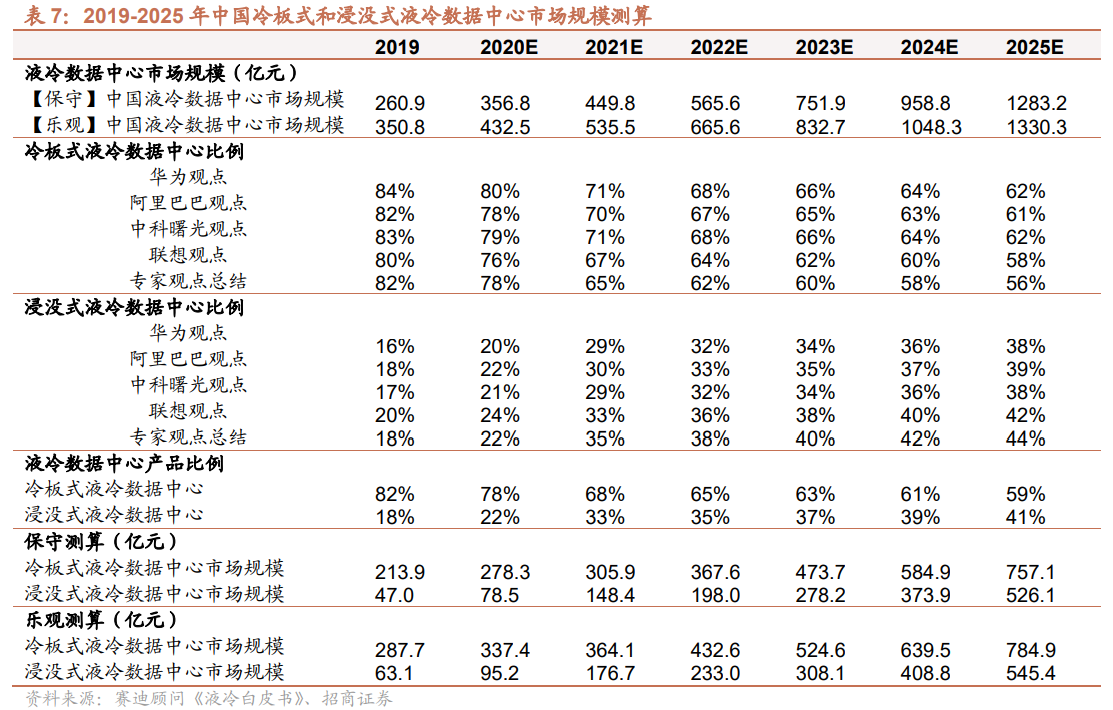

預計2025年中國液冷數據中心市場規模將超千億。據《液冷白皮書》，考慮到液冷對傳統市場進行替代，包括風冷的機房空調市場、服務器市場以及數據中心基礎設施（機柜、CDU、冷卻塔等）市場，預計2025年，保守測算下中國液冷數據中心市場規模將達1283.2億元，樂觀測算下中國液冷數據中心市場規模將達1330.3億元。

浸沒式液冷憑借其優良的制冷效果，市場份額將快速提升。據《液冷白皮書》，保守來看，2025年中國冷板式液冷數據中心市場規模將達到757.1億元，浸沒式為526.1億元；樂觀來看，2025年中國冷板式液冷數據中心市場規模將達到784.9億元，浸沒式為545.4億元。其中浸沒式液冷數據中心憑借其優良的制冷效果，市場份額增長速度較快。

互聯網、金融、電信等領域?qū)?shù)據中心液冷的需求量將會持續加大。預計到2025年，互聯網行業液冷數據中心占比將達到24.0%，金融行業將達到25.0%，電信行業將達到23.0%。而能源、生物、醫療和政務等將行業需求將加快融入通用數據中心新業態，整體上規模有所下降。預計2025年能源行業液冷數據中心占比將達到10.5%，金融行業將達到8.5%，電信行業將達到6.5%，以政務為代表的其他業務將下降至2.5%。

除數據中心之外，近年來電化學儲能市場快速發展，預計將帶動儲能溫控行業需求提升。據CNESA數據，截至2021年底，我國已投運儲能項目累計裝機規模為46.1GW，占全球市場總規模的22%，同比增長30%，由于儲能電池容量及功率較大，其對散熱要求更高，同時儲能系統內部容易產生電池產熱和溫度分布不均等問題，優質的溫控系統顯得對電池系統的壽命和安全性顯得尤為重要。
