海底數據中心通過將服務器安放在海底的密封艙中,該系統以海洋作為自然冷源,省電、省水、省地、高安全、高可靠、快速部署的特點。

1、數據中心發展分析

1.數據中心持續發展驅動力

1）互聯網經濟驅動

十幾年前,互聯網經濟獲得快速發展,國外網站如亞馬遜、Ebay易趣等,國內網站如京東、淘寶等,各類大型網上購物商城迅速崛起,逐漸被越來越的人所認可。網購走進了千家萬戶,作為互聯網經濟基礎支撐的數據中心迎來了一波建設熱潮。

2）數字經濟發展驅動

這些年科技的更新迭代更加迅速,人工智能、5G、智能機器人、智慧城市、智慧社區的推廣,抖音、快手等短視頻應用的火爆,并且下一代科技的代表,數字貨幣、區塊鏈、元宇宙、chatgpt陸續問世,數字經濟得以蓬勃發展,在數字經濟發展的背后,算力需求激增,數據中心作為數字經濟的重要基礎支撐,再次站在了快速發展的風口上。

3）新基建驅動

2020年4月20日,國家發改委正式定義“新基建”概念,其中信息基礎設施部分,數據中心、智能計算中心為代表的算力基礎設施赫然在列。

4）“雙碳”驅動

2020年9月22日,習近平在第七十五屆聯合國大會一般性辯論上的講話,首次提出“碳中和”“碳達峰”概念,隨后在近30多次重要講話中反復強調,“雙碳”成為目前國內各行各業發展的重要背景。

5）國家戰略規劃驅動

2021年5月,國家發展改革委、中央網信辦、工業和信息化部、國家能源局共同發布《全國一體化大數據中心協同創新體系算力樞紐實施方案》,提出實施“東數西算”工程,在京津冀、長三角、粵港澳大灣區、成渝以及貴州、內蒙古、甘肅、寧夏等地建設全國一體化算力網絡國家樞紐節點,并規劃了10個國家數據中心集群。

2.行業發展面臨的困局

數據中心的發展符合市場經濟發展需求,符合國家政策導向,是大勢所趨。但是,數據中心的發展卻面臨以下一些困局:

1)占地限制:隨著數據中心建設的數量越來越多,數據中心占地使用面積越來越大,可供數據中心有效使用土地越來越少,尤其是北京、上海、廣州、深圳等一線城市,數據中心的土地審批越來越嚴格,而在數據中心需求持續旺盛的市場條件下,經常出現供不應求的情況。因此,占地的限制成為制約數據中心持續發展的因素之一。

2)電能耗限制:在“雙碳”背景下,數據中心這個耗能大戶的電能耗首當其沖,國家部門以及各地政府紛紛陸續出臺了限制能耗指標PUE的政策,對市電的審批也越來越嚴格。因此,電能耗的限制成為制約數據中心持續發展的因素之一。

3)水能耗限制:數據中心的運行離不開水,無論是大型還是中小型數據中心,其建設和日常運維均離不開水,有些地區在數據中心選址時,常常因?yàn)橛盟南拗贫黄确艞墶Ｒ虼?水能耗的限制同樣成為制約數據中心持續發展的因素之一。

4)戰略安全:截至2022年底,我國在用數據中心機架數量約680萬架,近5年年均復合增速超過30%。一旦發生戰事,這些數據中心將成為首要攻擊目標。即使平時,數據中心也常會受到火災威脅。業務連續性是數據中心的首要原則,災難預防和應對是數據中心每分每秒的“必修課”。2021年3月,美國國防部與微軟簽署一項關于集成視覺現實增強系統的合同,出于國家安全考慮,該設備相關云計算數據中心將建在海底。

5)算力需求和可再生能源國的區域分布不平衡:數據中心高度集中在東部沿海發達地區,而東部發達地區缺乏傳統能源。

3.破局思路

1)由陸向海:全球陸地與海洋總體分布特點是:三分陸地,七分海洋,廣闊的海底是解決數據中心占地限制的不二之選。

2)采用高效、節能新技術:將液冷、自然冷、海底數據中心等高效、節能的新技術統一應用起來,降低電能耗。并在海底數據中心發展新能源技術,利用潮汐儲存的能量發電,減少發電廠電力使用。這樣可以最大限度解決電能耗限制問題。

3)向海而興:把數據中心建在海底或湖底是一個突破,海底數據中心由于無需蒸發散熱,所以不消耗淡水,從根本上解決了水耗問題。

4)戰略備份:當前,我國海底數據中心建設已經進入商用階段,其安全穩定性比陸地?cái)?shù)據中心高8倍,利用海水降溫,不僅節約能源，而且免去火災困擾，特別是海洋具有天然遮蔽作用，衛星、雷達等無法探測。因此，為保護我國具有國家戰略和安全級別的數據中心，建議逐步向海底區域進行備份(遷移)。

5)破除區域限制:解決思路一,即國家戰略“東數西算”,將東部需求旺盛的算力需求,放到西部的數據中心進行運算,解決了數據中心區域分布不平衡問題。解決思路二,向海底找資源,即在東部近海建設海底數據中心,可就地解決算力需求,緩解區域分布不平衡帶來的算力需求壓力。

2.液冷技術發展

隨著芯片的密度提升,服務器功率密度越來越高,在狹小空間內,電子元器件集中密布、局部熱點過多,傳統的風冷已無法滿足其散熱需求。為了解決高密度服務器的散熱量問題方面,國內外開始了液冷技術的研發,并成為了解決高密度服務器的最佳解決方案。

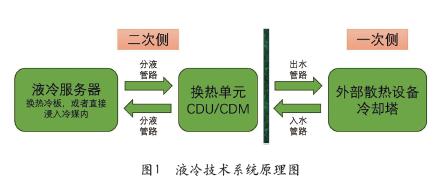

液冷技術顛覆了傳統的制冷方式,突破了風冷技術的冷卻極限,將服務器芯片、主板在內的所有計算部件通過液態冷媒,將部件產生的熱量通過相變換熱的方式轉移出設備。利用了液體比空氣具備更高效的導熱效率這一特征,使用液體取代空氣作為冷媒,將IT服務器發熱部件的熱量傳導到冷源側。其系統原理詳見圖1。

根據液體的冷卻介質和發熱源的接觸方式,分為直接冷卻液冷產品、間接冷卻液冷產品。直接接觸的液冷產品有:浸沒式液冷產品、噴淋式液冷產品;間接接觸的液冷產品有:冷板式液冷產品。

液冷技術具有以下特點及優勢:

強冷卻力:液體的體積比熱容是空氣的1000-3500倍，液體的導熱系數是空氣的20-30倍。

精確制冷:部件級制冷,保證元器件高性能、高可靠工作。

低PUE:全地域全年自然冷卻,挑戰PUE極限值(1.05～1.2)。

低噪音:無壓縮機,無(或低)風扇,噪音可低至50dB。

高密度:單機柜功率密度極大提升,節省空間50%-80%。

低初投資:高密度機柜使用液冷可極大的節省風冷設備的投資,經過測算,液冷系統初投資比風冷系統還要低。

3.UDC海底數據中心發展

由于海洋巨大的比熱容,全球變暖93%的能量都儲存在海洋中,所以說海洋是地球的儲熱罐或者地球上最大的冷源。

來自“政眼視界”數據顯示，2019年沿海14個省市區的GDP總量為59.29萬億人民幣，合計占比全國的60%；人口總數為6.44億，合計占比全國的究院的數據顯示，2021年，僅東南沿海5省市GDP總量合計高達40.6萬億，占全國比重高達35.5%。數據中心依海而建，可以更好的解決經濟發展問題。

海底數據中心通過將服務器安放在海底的密封艙中,該系統以海洋作為自然冷源,省電、省水、省地、高安全、高可靠、快速部署的特點。該系統運行PUE低于1.1,處于數據中心行業領先水平,較傳統數據中心節能30%以上;數據艙安放于海底,土地占用極小;自然及技術條件優越,抗火災、水災與極端天氣;服務器故障率僅為傳統數據中心的八分之一,引領熄燈式數據中心發展趨勢;工業化生產，模塊化部署，最快可90天內完成從工廠安裝、調試到實際運行。該系統適用于超算、云服務、災備等各類應用場景。

2014年微軟首次提出了水下數據中心概念。2018年,微軟首次把部署了裝有864臺服務器的12個服務器機架的數據艙沉入蘇格蘭北部海底。

2020年9月份，微軟將沉入海底經過兩年試運行的數據中心從海床上撈了回來，研究人員對其進行了評估，得出的第一個結論就是：水下數據中心的服務器故障率比傳統數據中心更低。

同樣,我國也在海底數據中心領域取得重大成果,其解決方案相比微軟方案,更是解決了高海水溫度海域的海水自然冷卻難題。

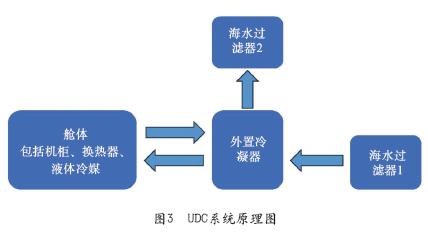

國內開發的海底數據中心,由岸站、海底光電復合纜、海底分電站及海底數據艙組成。主體結構為罐體結構,電氣設備、冷卻系統均布置在罐體內部,罐體頂部為海水冷卻系統,詳見圖2和圖3所示。

2020年11月,UDC攻關團隊設計的第一個原型樣機,如期在珠海完成第一次小試。三個月的實驗數據顯示,單艙能耗指標PUE值僅為1.076。UDC海底數據中心特點及優勢:

低能耗:海水冷卻,無壓縮機運行,單艙P(yáng)UE低于1.1,有效降低能耗;

低成本(省錢):20MW的典型規模情況下,海底數據中心TCO(十年)成本對比陸上傳統IDC有30%以上優勢;

省資源(省地、省水):岸站占地極少,只有三分之一;沒有冷卻塔,節約大量的水資源(200立方米/機柜.年,典型規模年省水60萬立方米);

低時延:距離一線城市<100KM,滿足一線城市網絡高速需求;

高可靠性:服務器故障率僅為陸上數據中心的1/8(罐體內為惰性氣體);

高安全性:數據物理安全,恒濕、恒壓;無氧、無塵、無人鼠侵犯;

模塊化生產,敏捷部署:全預制,90天內完成從工廠安裝、調試到實際運行;

多能互補:可利用海上風能、太陽能、波浪能和潮汐能等可再生能源。

4.UDC海底數據中心和液冷技術對比分析

1.原理技術分析

1)二次側:UDC海底數據中心二次側為艙體+機柜,通過艙內風扇將服務器的熱量帶到艙內空調蒸發器上,最終將熱量帶至艙外。液冷的二次側為冷板或浸沒組件,通過分液?jiǎn)卧獙⒎?wù)器熱量帶到液冷換熱單元CDU上,最終將熱量帶至室外?？梢钥闯?UDC海底數據中心和液冷在一次側原理上基本一致,不同的是海底數據中心的二次側部分跟服務器是通過風扇進行熱交換,液冷的二次側部分跟服務器通過液體冷媒進行熱交換。見UDC系統原理圖、液冷系統原理圖。

2)一次側:UDC海底數據中心一次側是通過蒸發器將艙內熱量帶出艙外,在冷凝器端與海水進行熱交換,將熱量散發至海水中。液冷的一次側是通過液冷換熱單元CDU換熱,將液冷服務器熱量通過冷卻塔散發到室外空氣中?？梢钥闯?UDC海底數據中心和液冷在一次側原理上基本一致,不同的是海底數據中心最終跟艙外海水進行熱交換,液冷最終跟室外空氣進行熱交換。見UDC系統原理圖、液冷系統原理圖。

2.求同存異,共同發展之路

UDC海底數據中心和液冷在特點和優勢上有很多相似之處:

1）液體散熱。均運用了液體導熱能力強的原理,實現了全天自然冷卻,實現低PUE值。

2）投資優化。均節省風冷系統的投資,實現投資較傳統機房更低。

3）可靠性高。均運用了液體散熱,提高了服務器的穩定性。

4）模塊化部署。均采用了模塊化設計,從生產到部署縮短了建設周期。

5.UDC海底液冷數據中心展望

1.海洋資源

海洋內存儲了約13億立方米的海水,包含了地球上97%的水資源,其能源儲量也非常豐富。全球一半的人口生活在海岸線100公里以內的區域,而其他大多數人口也十分靠近湖泊、河流或沼澤。

海水熱容,使一定體積海水的溫度升高(降低)1℃時吸收(放出)的熱量。

約為同體積空氣熱容的3100倍。1立方千米的海水溫度降低1℃所釋放的熱量,可使約3100立方千米的空氣溫度升高1℃,所以,海洋具有巨大的熱容。

“十四五”期間,我國規劃出臺的海上風電發展規劃規模已達80G瓦,相當于5個三峽大壩發電量。到2030年,全球海上風電裝機容量將達到316GW。

2.UDC海底數據中心即液冷2.0

從上述技術分析來看,可以將UDC海底數據中心的艙體看作一款整體交付的產品,其利用液體散熱的制冷技術原理跟冷板、浸沒、噴淋這幾種液冷制冷原理高度一致,既可作為液冷技術的重要補充,也可以歸納為液冷技術的一種。

UDC海底數據中心可稱之為液冷海底數據中心,它的出現進一步補充完善了液冷產品體系,對液冷的發展是一個提升。

3.兩者完美結合,即UDC海底液冷數據中心

UDC海底數據中心不僅本身是一種液冷形態,而且可以跟冷板、浸沒、噴淋液冷模式完美結合,將能耗降至更低。面對高功率密度業務時(比如單機柜30KW以上),UDC海底液冷數據中心可以將節能做到極致,且不消耗淡水,就地消納廉價的海上風電等這些獨特優勢將更加凸顯,其收獲的收益會超過額外成本投入。

目前,海蘭云正在商用的第一代海底數據中心數據艙模塊,在靠近IT服務器的“二次側換熱”使用的是液冷背板技術,適配更高功率密度計算需求的液冷服務器,并將熱量高效地傳導到大海這一巨大的液冷冷源之中,充分利用了液冷的導熱和容熱能力,在同樣體積的海底艙結構下,單艙可支持1.6MW以上功耗規模的算力資源部署,進一步發揮艙內和艙外“雙液冷”散熱的極致能效。

4.產業聯合展望

海底液冷數據中心與海上新能源、海洋牧場、海洋監測、海洋旅游等產業協同發展,是典型的海洋經濟新業態、新模式。圍繞海底數據中心,可以規劃構建立體用海新業態。海底是數據艙,同時可作為海洋環境監測的海底載體,深入到海洋內部觀測和認識海洋,實現海底實時、原位觀測,為多領域應用提供服務;海體區域可以做網箱養殖,對魚、蝦、貝、藻等海洋生物進行放養產生經濟效益,還可放置觀賞性海洋生物發展?jié)撍袠I(yè)；水面做旅游綜合體，利用海底數據艙的余熱可以為旅游活動提供需要的熱源；還可以與新能源結合，比如海上風電、海上光伏等，構建一個完整全新的以海洋為載體的藍海市場。
