數據中心直接和間接風側節能冷卻模式的選擇
摘要：為數據中心選擇直接還是間接風側節能冷卻模式取決于諸多因素，包括其獲益、地理位置、投資成本、運行成本以及可用性風險。在本白皮書中，我們從以上五個方面對這兩種節能冷卻模式進行了考察分析。雖然兩種模式均能通過極少使用或不使用機械制冷的情況下為數據中心提供冷量，但在世界大部分地區，使用間接節能冷卻模式所消耗的能源要低于直接新風節能冷卻模式。直接新風節能冷卻模式可節約投資成本，但與間接模式相比，其可用性風險較高。為規避這些風險所需的額外投資明顯降低了直接新風節能冷卻模式的優勢。因此，總體來說，我們建議采用間接節能冷卻模式。
簡介
采用節能冷卻模式的制冷系統在節約能源和降低碳足跡方面具有巨大潛力，因?yàn)樵谶@一模式下可以取消、關閉或以低容量運行冷水機和壓縮機等使用制冷劑的大能耗制冷組件。綠色網格聯盟（The Green Grid）對數據中心運維人員的調查顯示，與未采用節能冷卻模式的數據中心相比，采用節能冷卻模式的數據中心平均可降低 20%的制冷成本、能源消耗和碳排放。直接和間接節能冷卻模式是風側節能冷卻模式的兩種方法，其原理是在室外溫度較低時利用室外空氣對數據中心進行冷卻。
本文重點討論了直接和間接風側節能冷卻模式的優勢、相關成本和風險因素。針對如何選擇適用的方法，我們提供了實用的建議和指導。此外還有其他幾種節能冷卻模式也有助于節約能源，如水側節能冷卻模式。
直接風側節能冷卻模式
直接風側節能冷卻模式（通常被稱為“直接新風”節能冷卻）是在室外空氣狀況處于某個設定溫度范圍之內時，將一定量的室外冷風通過風扇和進風格柵吸入并進行過濾，然后直接將其送入數據中心，如圖 1 所示。對于這種節能冷卻模式，無需進行新風換氣。
圖1 利用室外新風直接冷卻的數據中心
該系統利用風閥來控制熱風排到室外的量以及與數據中心冷送風的混合量以保持環境設定溫度。這種類型的節能冷卻模式可以結合蒸發輔助一起使用，這樣室外空氣在進入數據中心前需要先穿過潮濕的網狀介質。需要注意的是，這種類型的節能冷卻模式在結合蒸發輔助使用時會增加數據中心的濕度。在室外空氣狀況不佳的情況下（如空氣污染、濕度高），通常采用機械制冷作為后備。
在考慮采用直接風側節能冷卻模式時，用戶常見的問題包括：
哪些地點適合采用這種節能冷卻模式？
投資成本為多少？
運營成本為多少？
需要 100%機械制冷系統作為后備嗎？
溫度升高、濕度增加和空氣污染物對數據中心內 IT 設備運行的可靠性有何影響？
我的 IT 設備能否經受住外部的自然條件？
我能否采用這種節能冷卻模式對數據中心進行改造？
安裝直接新風系統需要在設計中考慮哪些因素？
直接與間接風側節能冷卻模式之間的主要區別是什么？
本文就以上問題進行了分析和解答，比較了直接與間接風側節能冷卻模式之間的異同，并針對如何在這兩種方法之間進行選擇提供了實用建議和指導。
間接風側節能冷卻模式
當室外空氣條件在設定值范圍內時，間接風側節能冷卻模式利用室外空氣間接為數據中心制冷。空-空熱交換器、熱輪換熱器和熱管是三種常見的隔離技術，可隔離室外濕度的影響并防止室外污染物進入 IT 空間。在這三種技術中，空-空熱交換器在數據中心中的應用最為普遍。我們?cè)诒景灼袑⒅攸c(diǎn)討論空-空熱交換器方法。邊欄部分簡要介紹了熱輪換熱器和熱管技術。
基于空氣熱交換器的間接節能冷卻方法使用風機將室外冷風吹到一組板換或盤管上面，冷卻穿過板換或盤管的數據中心內的熱空氣，將數據中心內的空氣與室外空氣完全隔離，如圖 2 所示。這種類型的節能冷卻模式也可以與蒸發輔助結合使用，向板換或盤管的外表面噴水以便進一步降低室外空氣的溫度，從而冷卻數據中心內的熱回風。與直接新風節能冷卻模式不同，蒸發輔助不會增加 IT 空間內的濕度，但需要補充少量新風。在室外條件不理想的地點（如高溫和高濕），通常將機械制冷作為輔助制冷方法。

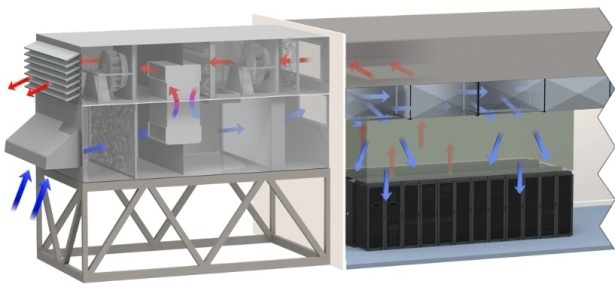

圖2 利用室外新風和空-空熱交換器間接冷卻的數據中心
在考慮采用間接節能冷卻模式時，用戶的常見問題包括：
哪些地點適合采用這種節能冷卻模式？
投資成本為多少？
運營成本為多少？
需要配置多少容量的機械輔助制冷？
采用空-空熱交換器會對能效產生多大影響？
安裝間接風側節能冷卻系統需要在設計中考慮哪些因素？
直接與間接風側節能冷卻之間的主要區別是什么？
本文就以上問題進行了分析和解答，比較了直接與間接風側節能冷卻模式之間的異同，并針對如何在兩種方法之間進行選擇提供了實用建議和指導。
請注意，任何采用直接或間接節能冷卻模式的數據中心在使用氣流遏制系統后都可以在很大程度上提高能效，因此，沒有理由不配置氣流遏制系統。
熱輪換熱器與熱管技術的比較
熱輪換熱器技術利用風扇，通過一個旋轉的熱輪，利用室外的冷風間接對數據中心內的熱回風進行冷卻，而熱管技術則是通過一套熱管，利用風扇將室外冷風吹過熱管，對熱管內的流體進行冷卻，被冷卻的管內流體再去冷卻數據中心內的熱回風。
這兩種技術均可保持?jǐn)?shù)據中心內的濕度條件，并能防止污染物進入數據中心。另外，兩種技術均可使用蒸發輔助，以進一步冷卻室外空氣并延長節能冷卻時間。
直接與間接節能冷卻模式的比較
直接和間接節能冷卻模式均有各自的優缺點。在選擇時應對其優勢以及相關成本、風險和地理位置、IT 環境設定值等因素進行權衡比較和分析。理想的節能冷卻模式可充分利用各種外部環境條件來最大化節能冷卻模式的運行小時數，并擁有最低的運行和投資成本，同時伴隨最小的數據中心可用性風險。本章節根據數據中心設計者和用戶經常提及的以下各種指標對直接和間接風側節能冷卻模式進行了比較，包括：
投資成本
運營成本
性能
可用性風險
1.投資成本
投資成本包括材料成本、安裝成本、設計成本以及與整個制冷系統相關的所有項目費用，以每瓦IT 負載的價格（美元）計算。圖 3 為直接新風系統和間接節能冷卻系統投資成本的比較。這兩個系統均為預制化系統，其配置是為了能實現 ASHRAE 對 IT 空間所推薦的環境條件，并以舊金山的氣候數據作為假設條件（詳情參見邊欄）。一般來說，直接新風系統的 DX 后備系統是根據顯冷量要求來設計容量的，因此我們?cè)诜治鲋幸膊捎昧诉@一假設條件。
由于空-空熱交換器增加了額外的成本，間接節能冷卻系統的投資成本略高，但間接節能冷卻系統可控制濕度和空氣污染等風險。為應對這些風險而為直接新風系統配置 100% DX 后備將使其成本超過間接節能冷卻系統。此外，配置 100% DX 后備系統還會增加支持?jǐn)?shù)據中心所需的上游配電設備和發電機的成本和容量要求。

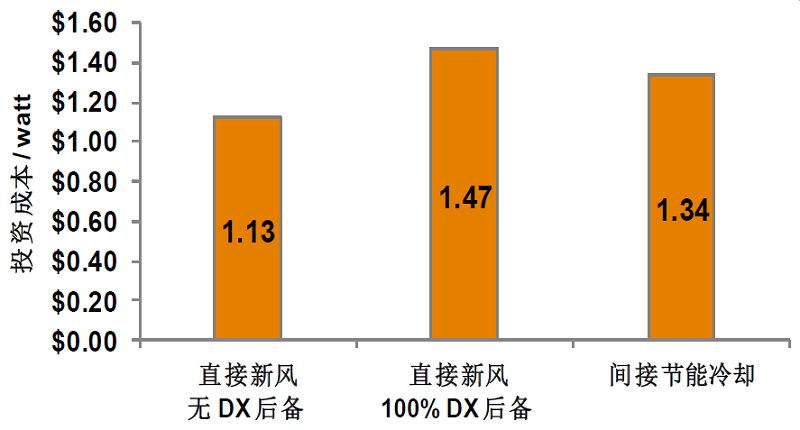

圖3 美國加利福尼亞州舊金山直接和間接節能制冷系統投資成本的比較
圖 3 假設條件
地點：美國舊金山
數據中心容量：1000 kW
系統冗余：N
配置：預制化
直接新風系統：
設備包括百葉窗、過濾器、風閥、VFD 風扇陣列，配備或不配備 100% DX 后備系統。
全套控制系統
熱通道氣流遏制
間接節能冷卻系統：
設備包括：風扇、間接蒸發
冷卻器、泵、閥、噴水嘴/水分離器、感應器和 DX 后備系統。
集成式控制系統
熱通道氣流遏制
30% DX 后備，在極端室外氣候條件下全負荷運行，作為熱交換器的輔助
運營成本
整個制冷系統的運營成本包括以下各項：
能源成本 – 整個制冷系統在 100%負載條件下的能耗。它包括系統處于完全和部分節能冷卻模式時的能耗。
水費成本 – 蒸發輔助組件可以通過水蒸發來增加節能冷卻模式運行的小時數。
維護成本 – 維護成本包括空氣過濾器更換、水過濾器更換、噴嘴更換、過濾器清潔和空－空熱交換器清潔的成本。直接新風系統的過濾器更換成本取決于數據中心所在地的空氣污染程度和過濾器更換的頻率。

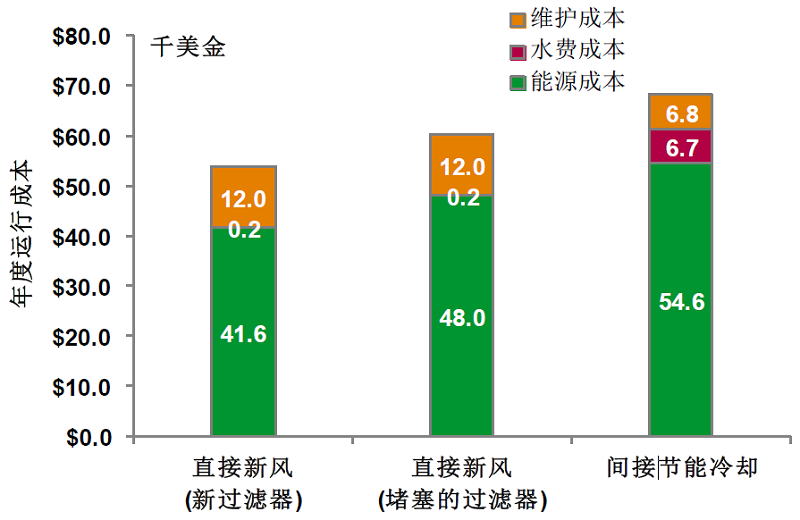

圖4 在美國加州舊金山采用風側直接和間接節能冷卻系統的運營成本比較

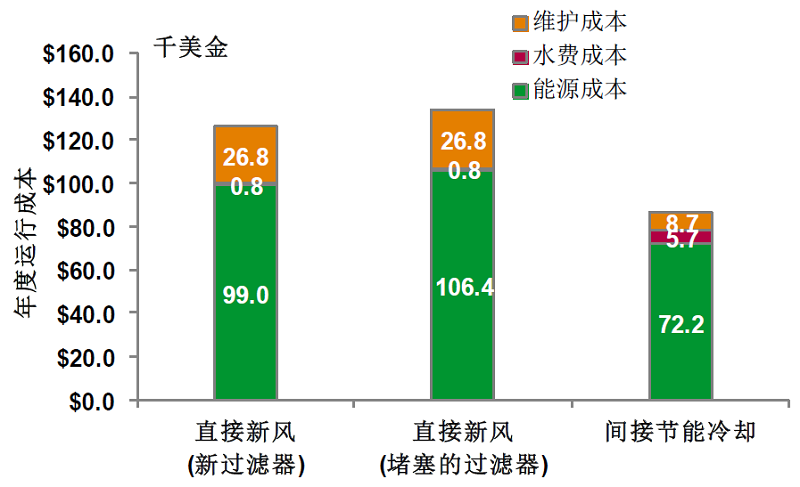

圖5 在美國密蘇里州圣路易斯采用風側直接和間接節能冷卻系統的運營成本比較
圖4 和圖5 假設條件
數據中心和制冷系統的配置與圖 3 的假設條件相同
數據中心負載：100%
根據 ASHRAE 推薦的范圍，直接新風和間接節能冷卻系統的送風設定值為：
- 固定的送風溫度： 27°C (80.6°F)
- 相對濕度： 30%<RH%<60%
- 露點：5oC<DP<15oC(41°F<DP<59°F)
送風和回風溫差：14°C (25.2°F)
電費：0.09 美元/瓦
水費：0.62 美元/立方米（0.0176 美元/立方英尺）
過濾器阻塞程度：50%
圖 4 和圖 5 介紹了兩個不同地點采用直接和間接節能冷卻系統（假設條件請參見邊欄）的年度運營成本的比較。請注意，之所以選擇舊金山，是因?yàn)樵搮^(qū)域具有采用直接新風系統的理想氣候條件。在舊金山，直接和間接節能冷卻系統全年的制冷性能都很出色。相對來說，因?yàn)榕f金山濕度
較低，溫度溫和，所以采用直接新風系統的運營成本較低。而在圣路易斯等氣候（較為濕潤/炎熱）地區，直接新風系統需要更頻繁的 100% DX 模式運行，才能確保 IT 機房保持在濕度閾值范圍之內。下面列出了部分詳細的研究結果：
在舊金山，直接新風系統大約 99.8%的運行時間都處于完全節能冷卻模式，而在圣路易斯，處于完全節能冷卻模式的運行時間比例大約僅為 76.4%。
間接節能冷卻系統的運營成本要低于直接新風系統，具體取決于所處的地理位置。
當過濾器堵塞時，風扇必須消耗更多電能來克服阻力，因此直接新風系統的能源成本將大幅攀升。堵塞的過濾器還會給數據中心的可用性帶來潛在風險。
在舊金山，間接節能冷卻系統的節能冷卻模式運行小時數稍短，這是因?yàn)槠錈峤粨Q器所存在的傳熱效率損失造成的，具體將在“性能”章節詳述。
對于間接節能冷卻系統，蒸發輔助需要消耗更多的水，來增加舊金山和圣路易斯的節能冷卻模式運行小時數。
因?yàn)楦鼡Q過濾器較為頻繁，位于舊金山和圣路易斯的直接新風系統的維護成本較高。
3.性能
直接新風和間接節能冷卻系統間的性能差異取決于：
系統傳熱效率
數據中心地理位置和 IT 環境設定值
系統傳熱效率
一般來說，減少熱交換次數可增加節能冷卻模式運行小時數，最終提高效率。如果室外條件適宜，直接新風系統通常被認為是“最高效”的節能冷卻方式，因?yàn)榇讼到y(tǒng)直接過濾室外空氣，并送至IT 機房，整個過程不需要進行熱交換，風扇成為主要的排熱裝置。
如果室外條件不適宜，新風需要通過混合風閥/混氣室、濕網狀材料和/或 DX 盤管，達到設定值后，才能進入 IT 機房，這樣就給系統帶來了傳熱效率損失。為降低空氣污染風險，直接新風系統一般使用高效 MERV額定過濾器，造成送風系統額外壓降。這意味著，送風量相同的情況下，需要更高能耗。隨著空氣過濾器堵塞，風扇功耗會進一步提高，從而降低節能效果。
間接節能冷卻系統則在室外空氣和室內空氣之間添加了一個熱交換器，增加了傳熱效率的損耗。這類節能冷卻系統還需要補充室外新鮮空氣，也會稍稍降低整個制冷系統的效率。但是，除了補充室外空氣外，它并不直接接觸室外空氣。間接節能冷卻系統無需用于室外氣流的空氣過濾器，也無需濕網狀材料。低 MERV 額定過濾器（如 MERV8）一般用于室內氣流的過濾。通過在板換或換熱管表面噴水，能夠達到蒸發冷卻的效果，因此與直接節能冷卻系統不同，對 IT 機房的濕度無負面影響。
地理位置和 IT 環境設定值
在決定是采用直接新風還是間接節能冷卻系統時，地理位置起到很重要的作用，因?yàn)橐粋€(gè)地點的溫度、濕度和空氣質量是作出決策的關鍵因素。本章節重點分析溫度和濕度（空氣質量在下一章節中討論）。選擇直接新風還是間接節能冷卻系統取決于地理位置，因?yàn)椋?/p>
數據中心所在地的溫度和濕度決定了能夠?qū)崿F(xiàn)節能冷卻模式運行的小時數，這對于降低能源成本和水費成本非常重要。
地理位置還決定了直接和間接節能冷卻系統的配置，比如 DX 系統后備程度（即 100% DX、降容 DX，甚至無 DX 后備），這將影響制冷系統的投資成本。
但是，此決策還取決于需要與宕機風險進行權衡的 IT 環境設定值?，F(xiàn)在的大多數數據中心運營者對于他們認為“可接受”的 IT 機房溫度和濕度范圍非常保守（下一章節將介紹擴大 IT 環境設定值的風險）。這些“可接受”溫度和濕度范圍，決定了直接和間接節能冷卻系統的性能。為了充分利用直接新風來降低能源成本，部分 IT 服務器供應商正力爭設計出能夠在更廣泛溫度和濕度范圍內運行的服務器。請注意，提高 IT 進氣溫度可能會導致數據中心能耗的整體提升。
為提升制冷系統的節能效果，ASHRAE 還在其 2011 年數據中心熱指南中，擴展了環境參數范圍 6。圖 6 是最新 ASHRAE 推薦和允許 A2 數據處理環境參數范圍，通常是目前 IT 設備最常用的環境參數規格。
圖6 ASHRAE 推薦和允許A2運行環境參數范圍
橫坐標表示溫度范圍，縱坐標表示濕度范圍。針對數據中心 IT 設備定義的可接受參數范圍越寬泛，制冷系統在節能冷卻模式下的有效運行時間就越長。
圖 7a 和圖 7b 顯示了數據中心的預計年度直接新風節能冷卻模式運行總小時數。這是基于 ASHRAE 推薦（圖 6a）和許可 A2（圖 6b）參數范圍，使用綠色網格聯盟的自然冷卻工具得出的。圖 7a 中的深藍色區域表明，假設 ASHRAE 推薦參數范圍為可被接受的 IT 環境設定值，直接新風系統能夠全年 100%地運行于完全節能冷卻模式。因此，在這些地點無需機械制冷后備，也可避免空氣污染和其它緊急事件的風險。圖 7b 則指出，如果 IT 設備能在 ASHRAE 允許 A2
參數范圍內運行，更多地點將增加節能冷卻模式運行的小時數。

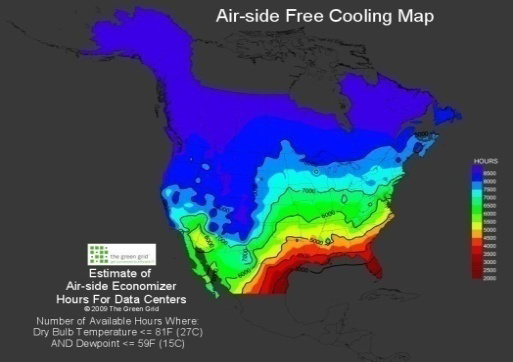

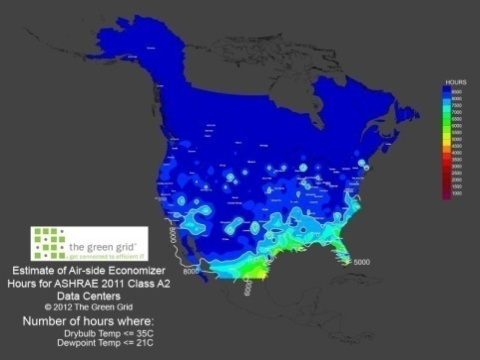

圖 7a 基于 ASHRAE 推薦參數范圍的北美直接新風節能冷卻模式運行小時數
圖 7b 基于 ASHRAE 允許 A2 參數范圍的北美直接新風節能冷卻模式運行小時數
制冷負荷系數 (CLF)
本章節對于通常大型數據中心所處的 11 個城市中，直接和間接節能冷卻系統的制冷性能進行了量化比較。這些制冷系統通過配置，都達到所要求的 IT 環境設定值（根據 ASHRAE 規定）。
下方提供了這 11 個城市在最惡劣情況下的露點。在 ASHRAE 推薦參數范圍內，最高允許送風露點為 15°C（59°F）。鑒于上述所有城市的露點都超過了最高允許露點，直接新風系統通常需要 100% DX 作為后備。也就是說，在一年中，當室外濕度高于規定露點的時段，一般不允許室外空氣進入數據中心，100%的 IT 負載僅能通過機械制冷進行冷卻。
最惡劣情況下的露點
新加坡：29°C(84.2°F)
邁阿密：28.6°C(83.5°F)
北京：30°C(86°F)
東京：28°C(82.4°F)
悉尼：24°C(75.2°F)
圣路易斯：28.6°C(83.5°F)
紐約市：27.5°C(81.5°F)
舊金山：19.7°C(67.5°F)
莫斯科：24°C(75.2°F)
倫敦：21°C(69.8°F)
西雅圖：28.6°C(83.5°F)
如果我們將送風設定值擴大到 ASHRAE 允許 A2 參數范圍，則最高許可送風露點變?yōu)?21°C
（69.8°F）。這意味著，在舊金山這樣露點低于最高允許露點的城市中，直接新風系統有可能無
需 DX 作為后備。在此情況下，特定干球溫度和露點下的焓值是決定是否需要 DX 后備系統的關鍵因素（具體說明請參見邊欄）。
ASHRAE、國家可再生能源實驗室（NREL)，以及美國海洋暨大氣總署（NOAA） 等機構都提供氣象數據，以評估節能冷卻模式運行小時數。根據這些氣象數據，第 11 號 TradeOff 權衡工具節能冷卻模式 PUE 計算器，可幫助計算直接和間接節能冷卻系統的 CLF。它也為其它節能冷卻系統模式提供這些計算結果，并說明對于其數據中心所在地和 IT 運行環境來說，哪種架構的PUE、能源成本和碳排放數據最為理想。圖 8 顯示了此工具的輸入和輸出。

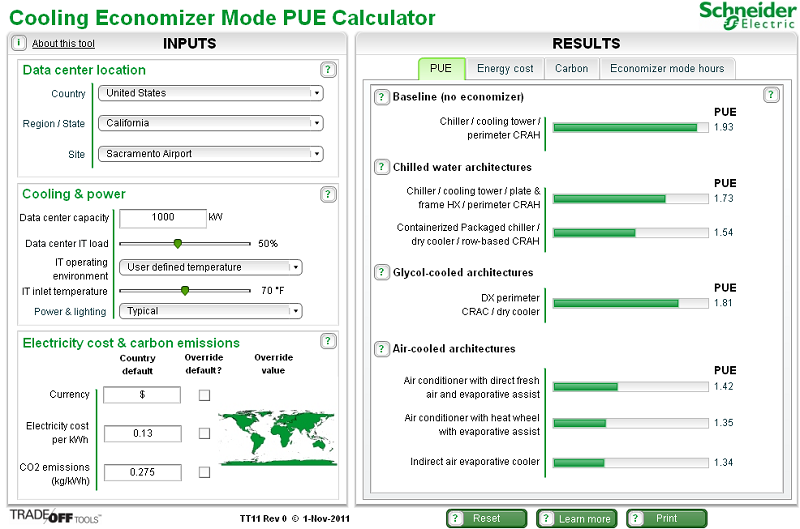

圖8 TradeOff 權衡工具計算器能夠幫助評估各種冷卻方式的性能
ASHRAE 允許 A2 參數范圍下的 DX 后備需求
當干球溫度高于 35°C，焓低于75.4 kJ/kg（35°C DB 和 21°C DP）時，可采用蒸發冷卻，以將干球溫度降低到 35°C 設定值，同時保持露點不高于最高值 21°C。當焓高于 75.4 kJ/kg 時，蒸發冷卻就無法在保持露點不超過 21°C的情況下，使溫度降低到 35°C DB 設定值。此時就需要 DX 后備系統進行制冷。
圖 9 根據圖 3、圖 4 和邊欄中 11 個城市采用 ASHRAE 推薦參數范圍和允許 A2 參數范圍時的假設條件，比較了直接和間接節能冷卻系統的年均 CLF。

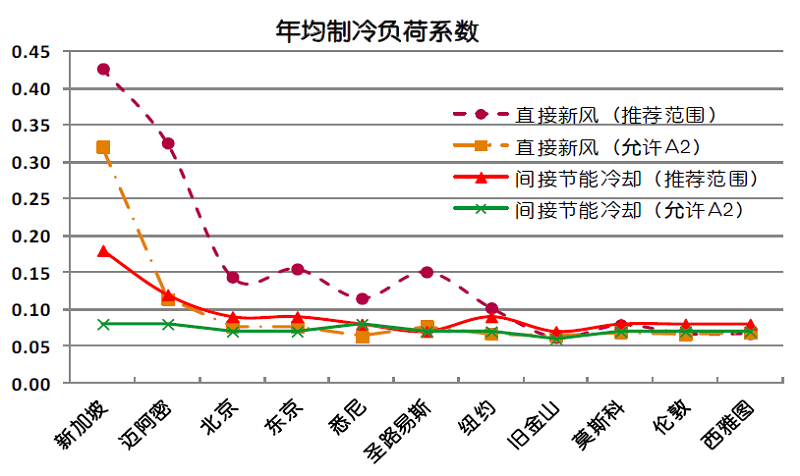

圖9 全球直接和間接節能冷卻系統的制冷負荷系數
基于 ASHRAE 允許 A2參數范圍的 IT 環境設定值
固定送風溫度：35°C (95°F)
相對濕度：20%<RH%<80%
最高露點溫度：21oC(69.8°F)
送風和回風溫差：14°C(25.2°F)
在新加坡等熱帶雨林氣候地區（具體說明請參見邊欄），當 IT 環境設定值設置為推薦參數范圍時，直接新風系統的制冷性能不佳。這是因?yàn)槭彝猸h(huán)境潮濕，制冷系統完全采用機械模式運行的緣故。也就是說，全年任何時候，都不允許室外新風直接進入 IT 機房。而如果采用允許 A2 設定值，則一年中大約 30%的時間，數據中心能夠通過直接新風冷卻。間接節能冷卻系統受益于間接蒸發冷卻，在部分節能冷卻模式下運行，可以一定程度節約能源。因此，如果使用 ASHRAE推薦設定值，那么潮濕地區不適合采用直接新風系統。
對于邁阿密等熱帶季風氣候地區，當 IT 環境設定值設置為推薦參數范圍時，一年中約 27%的時間，制冷系統在直接新風節能冷卻模式下運行，可以一定程度的節約能源。如果設置為允許 A2參數范圍，則節能冷卻模式運行小時數可達到一年中 86%的時間。對于間接節能冷卻系統，因?yàn)檩^干燥的季節能夠提高蒸發冷卻效率，所以與熱帶雨林氣候地區相比，在熱帶季風氣候地區采用間接節能冷卻系統，能夠節約更多能源。
而在北京等溫帶大陸性濕潤氣候地區，以及悉尼等副熱帶濕潤氣候地區，直接和間接節能冷卻系統在冬季和過渡季節，都能達到比較理想的節能冷卻小時數。對于直接新風系統，鑒于室外潮濕狀況，采用 ASHRAE 推薦參數范圍時，與采用 ASHRAE 允許 A2 參數范圍相比，在節能冷卻模式下運行的小時數要短的多。對于間接節能冷卻系統來說，采用這兩種 ASHRAE 參數范圍時，制冷性能大致相當。
在倫敦和西雅圖等地中海氣候地區，直接和間接節能冷卻系統都表現出色，因?yàn)橐荒曛写蟛糠謺r(shí)間，它們都能在完全節能冷卻模式下運行。因此這些系統運行在 DX 模式下的時間極短，相比總能耗，100% DX 系統后備和 50% DX 系統后備能耗差別極小。
3 年期 TCO
在決定是采用直接還是間接節能冷卻系統時，財務決策應根據每個系統的 TCO 作出。圖 10 根據圖 3、圖 4 和圖 8 的假設條件，比較了直接和間接節能冷卻系統的 3 年期 TCO。

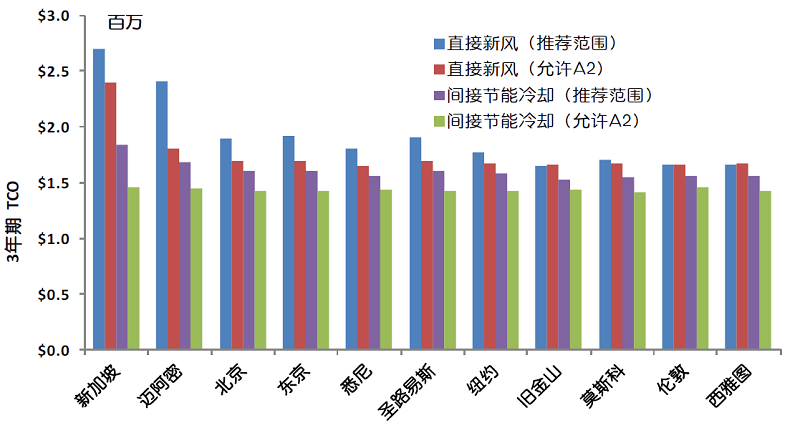

圖10 直接和間接節能冷卻系統的3年期TCO比較
柯本氣候分類
熱帶雨林氣候 – 無干季（如：新加坡）
熱帶季風氣候 – 主要為雨季，有較短干季（如：邁阿密）
溫帶大陸性濕潤氣候 –潮濕而季節分明，冬季干燥寒冷，夏季炎熱（如：北京）
副熱帶濕潤氣候 – 溫暖，無干季，夏季炎熱，冬季溫暖（如：悉尼）
地中海氣候 – 溫暖而干燥，夏季炎熱，冬季溫暖（如：西雅圖）
采用 ASHRAE 推薦參數范圍時，新加坡和邁阿密這類地區的直接新風系統 TCO 最高。采用ASHRAE 允許 A2 設定值時，全世界各地的間接節能冷卻系統的制冷性能基本差別不大。在所有地區，因?yàn)榭刹捎媒等萘?DX 后備配置，間接節能冷卻系統的 TCO 還可進一步降低。究竟選擇直接還是間接節能冷卻系統，還取決于其它因素，如樓宇物理結構配合度、占地空間限制、潛在空氣污染風險、數據中心容錯性以及數據中心設備類型等。
4.可用性風險
使用直接新風系統的主要障礙在于空氣污染和較高濕度可能會影響服務器壽命，這是與間接節能冷卻系統相比最大的差異。與這兩種節能冷卻模式相關的其它數據中心可用性風險還包括：擴大的 IT 送風溫度范圍、DX 后備系統配置、蒸發所用水停水、對于滅火系統的影響，以及人為失誤。
空氣污染
勞倫斯?伯克利國家實驗室 （LBNL)的研究指出，在美國，直接新風系統的過濾器可提供非常高水平的過濾。但是，在海上、工廠或其它高污染地區（如中國、印度或其它南亞地區），過濾的雜質很多，如果過濾器的更換頻率不夠高，或者在更換過濾器期間，灰塵、溢出的化學物質、煙/灰等顆粒和氣態污染物就有可能進入數據中心。
根據 ASHRAE 的研究，數據中心有害灰塵中，通常硫和氯鹽等離子較高。潮解相對濕度，即灰塵吸收足夠水分，變得潮濕，造成腐蝕和/或離子遷移的相對濕度，決定了灰塵的腐蝕性。另一種會損害硬件可靠性的顆粒污染是鋅晶須，這是數據中心最常見的導電顆粒。
二氧化硫和硫化氫等氣態污染物，是造成電子設備腐蝕的最常見氣體。銅的腐蝕速率與相對濕度緊密相關。過濾系統需要滿足 ISA – 71 （ISA 1985）中等嚴重度 G1 氣態污染物要求，包括：
銅反應性變化率低于 300 ?/月
銀反應性變化率低于 200 ?/月
請注意，需要部署腐蝕監控系統，以確保符合這些規定數值。圖 11a 和 11b 為顆粒和氣態污染物造成的兩種常見 IT 設備故障模式。為防止這兩種常見 IT 設備故障模式，下面列出了一些有助于控制數據中心清潔度的策略：
數據中心必須符合 ISO 8 級潔凈室標準；
數據中心必須無鋅晶須；
必須使用監控系統，以確保銅和銀反應性低于標準值；
顆粒污染物的潮解相對濕度應高于 60%；
室內空氣應始終使用 MERV 8 過濾器過濾；
來自直接節能冷卻系統的新風和來自間接節能冷卻系統的補充空氣，都應至少使用 MERV、最好使用 MERV過濾器過濾。

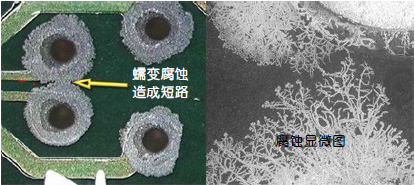

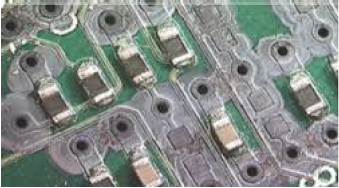

圖11a 印刷電路板上的銅蠕變腐蝕
圖11b 通過孔洞腐蝕電鍍板
擴展的 IT 送風溫度范圍
擴展的 IT 送風溫度范圍有助于延長節能冷卻模式運行小時數，并可能降低直接和間接節能冷卻系統的能耗。但是，提高 IT 進氣溫度可能會增加數據中心整體能耗，而且也將提高 IT 設備故障率。數據中心負責人應權衡評估風險和節能優勢。
DX 后備系統配置
提高 DX 后備系統容量會造成投資成本的增加。根據某地的室外空氣條件和 IT 環境設定值要求，設計人員可能別無選擇，必須使用 100% DX 后備系統，同時也收獲了更高可靠性。但如果還有其它選擇，我們就需要量化降低風險的成本費用。下面提供了直接和間接節能冷卻系統的投資成本影響（忽略對于支持?jǐn)?shù)據中心的上游配電設備及發電機的投資成本影響）。
部分供應商可能在其直接或間接節能冷卻系統中使用固定 DX 容量，但還有部分供應商可能有多種選擇，可根據具體地理位置和/或配置，降低或提高 DX 壓縮機容量。這些 DX 壓縮機容量的改變，可能會使標準系統的成本上下浮動 7%-13%，或使節能冷卻項目（不包括機柜和機柜氣流遏制系統）的總投資成本上下浮動 4%-8%。
部分供應商可能還有完全移除 DX 系統的選項，這能夠節約 20%-35% 的標準系統成本，或節約 15%-23%的節能冷卻項目（不包括機柜和機柜氣流遏制系統）總投資成本。
停水
數據中心附近的建筑施工項目可能會造成停水，包括計劃內和計劃外停水。直接和間接節能冷卻系統都使用蒸發冷卻來提高冷卻能力和效率。停水風險可通過安裝備用水，或調整機械冷卻系統，使其處理 100%負載而解決。
對于滅火系統的影響
使用潔凈滅火系統的數據中心必須密閉數據中心空間，以保持潔凈滅火劑的適當密度進行有效滅火。對于直接新風系統，這就要求關閉所有用于向數據中心提供新風的風閥和風門；對于間接節能冷卻系統，只需關閉用于提供補充空氣的風閥。
人為失誤
根據正常運行時間協會的 AIR 數據庫，70%的數據中心運行宕機事件都直接與人為失誤相關。采用定制化控制系統的直接和間接節能冷卻系統造成了操作和維護的復雜性。而這種復雜性有可能使人為失誤增多。相反，整體設計的、采用集成節能冷卻模式的標準化預制控制系統則較少可能發生人為失誤。
表1 總結了直接和間接節能冷卻系統在各個特性方面的差異
直接和間接節能冷卻系統的選擇
在全年氣候適宜的地區，直接新風系統表現最好。但是，因?yàn)榄h(huán)境風險，系統可能需要完全機械系統作為后備。部分直接新風系統需要與樓宇物理結構一體化，以便獲得所需氣流。間接節能冷卻系統因?yàn)楦綦x了室內和室外空氣，所以環境風險較低或完全沒有環境風險。然而，因?yàn)樾枰嘁淮螣峤粨Q過程，間接節能冷卻系統有傳熱效率損失。
本章節根據前面章節和其它研究，說明了分別應于何時推薦直接或間接節能冷卻系統。對于制冷解決方案非常低效的現有設施來說，直接新風系統是理想的翻新解決方案，可作為主要制冷方法，將現有低效系統作為備用系統。以下是針對新建數據中心的建議：
在以下情況下，建議采用直接新風系統：
全年室外條件適宜的地理位置
無需完全機械制冷作為后備
數據中心運營者能夠克服心理障礙，擴展其環境設定范圍
IT 設備能夠在 ASHRAE 允許 A2 設定值等較寬的溫度和濕度范圍下運行
數據中心所有者能夠承受因外部因素而關閉設施的做法
在以下情況下，建議采用間接節能冷卻系統：
運行關鍵應用或事務處理，宕機成本高昂的設施
室外條件不適宜的地理位置
IT 設備無法在 ASHRAE 允許 A2 設定值等較寬的溫度和濕度范圍下運行
結論
與傳統制冷方式相比，直接和間接風側節能冷卻系統都能大幅節能。選擇應該采用直接節能冷卻系統還是間接節能冷卻系統時，取決于它們的優勢、總擁有成本、相關風險和其它特性。綜合考慮所有因素，我們認為間接節能冷卻系統是最佳選擇。
投資成本：在露點超過 ASHRAE 最高推薦露點 15°C （59°F)的地區，直接新風系統需要 100% DX 后備。找到足夠在最壞情況下露點溫度仍低于上述限制的數據中心地點，是不切實際的。因此，如果采用直接新風系統，大部分?jǐn)?shù)據中心地點都需要 100% DX 后備系統，很可能使得投資成本高于間接節能冷卻系統，而且這還會增加支持?jǐn)?shù)據中心所需的上游配電設備及發電機的投資成本。
運營成本：與直接新風系統相比，間接節能冷卻系統的運營成本與地理位置關聯度較低。無法滿足許可露點要求的地點需要 DX 系統（直接新風系統）在完全機械模式下運行，從而提高了能源成本。我們對全球 54 個城市，包括圖 8 中的城市進行了分析，發現在 43 個城市中 (占比 80%)，間接節能冷卻系統的冷卻負載系數要低于直接新風系統。
可用性風險：使用直接新風系統的可用性風險眾所周知，只能通過提高成本和運行成熟度來防御。但是，考慮上述兩個因素，我們認為支付這些“安全保證費用”會造成不良財務影響。如果數據中心運營者無法承受沒有這些安全措施情況下，運行直接新風系統的風險，那么選擇間接節能冷卻系統就是順理成章的事情。
來源：施耐德
