隨著信息技術的高速發展，數據應用需求呈現出爆發式增長，進而帶動了新一代數據中心基礎設施建設進入加速期，這也勢必需要消耗更多的能源在數據中心的建設之中。據中國信息通信研究院統計，2019 年中國數據中心的耗電規模在700多億kWh，占全國耗電規模的近1%。而在數據中心節能降耗方面目前從制冷空調部分著手是最有效的手段之一，因此，探求高COP值、低PUE值的制冷方式為數據中心進行降溫，是當下我國數據中心綠色、低碳發展的時代背景下，推進數據中心綠色、低碳發展以及實現可持續發展的重要研究方向。

1  數據中心發展趨勢

1.1  數據中心規模及能耗趨勢

隨著經濟的發展，中國的數據總量將會持續增長，如圖1所示。賽迪顧問股份有限公司（以下簡稱賽迪顧問）認為，2030 年中國數據總量將超過4 YB，占全球數據量30%。為儲存和運算處理這些數據，考慮到IT技術自身的發展，初步估計2030年中國數據中心的總規模將是2019年規模的2~3倍。由此帶來的總能源消耗量預計將在2019年基礎上翻一番，占社會總用電量的1.5%~2%。

圖1  中國數據規模增長預測（來源：賽迪顧問）

近兩年來，新冠疫情防控期間，全國各地的政府和企事業單位大量使用遠程辦公、線上教育、線上購物、線上商務往來等措施，這使得中國互聯網數據中心（Internet Data Center，以下簡稱IDC）業務市場規模保持穩定增長態勢（圖2）。2020年中國IDC業務的總體營收已達1 494.2億元。未來，國內IDC行業仍將保持30%以上的年復合增長率。

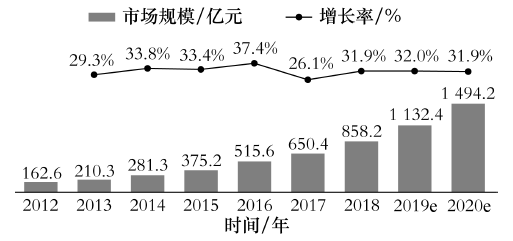

圖2  2019—2022年中國IDC業務市場規模及預測（來源：中國信息通信研究院）

作為國家網絡信息技術產業發展的基礎設施，數據中心在發揮巨大社會發展責任的同時其能耗也備受關注，根據中國電子節能技術協會數據中心節能技術委員會（GDCT）對數據中心行業的調研（圖3），2019年的數據中心耗電量達到1 452.2億kWh，每年的能源消耗增長率不低于9%。巨大的耗電量和增長率與我國節能減排政策不匹配。與歐美發達國家數據中心平均電能利用效率PUE有較大差距，能源利用效率急需快速提升。

圖3  2015—2019 年中國數據中心耗電量

在綠色、低碳發展的時代背景下，推進數據中心綠色、低碳發展，是數據中心行業未來快速發展的重要研究方向。

1.2  數據中心節能政策趨勢

2012年中國開始了綠色數據中心建設的倡導，工業和信息化部發布《工業節能“十二五”規劃》，工業和信息化部節能司第一次提出綠色數據中心。國家以及地方政策重點核心內容如圖4所示。

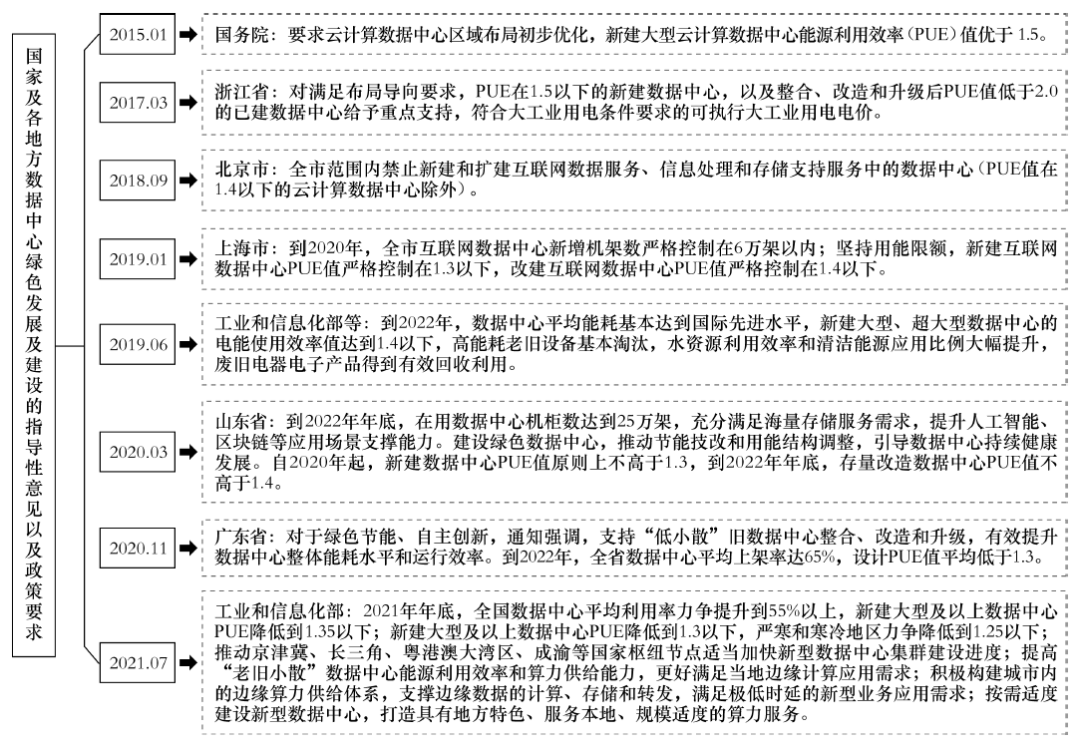

圖4  國家及各地方數據中心綠色發展及建設的指導性意見以及政策要求

2  綠色數據中心建設中的綠色能源

2.1  能源輸入側的綠色化

數據中心的能耗一般為電力消耗，數據中心對供電等級要求較高，除了兩路市電接入、不間斷電源、后備電池以外，還需配置柴油發電機作為備用電源，發電機如開啟會直接產生大量的溫室氣體排放。所以，數據中心供電的綠色化、低碳化是數據中心供能側的可持續發展的必然要求。首先應倡導在數據中心建設發展中，統籌考慮將光伏發電、風能發電、水力發電、核能發電以及氫能發電等綠色可持續發電以及供電方式納入數據中心供電側的綠色發展；二是出臺數據中心建設供能側再生能源使用量的認定的相應的政策或者法規要求；三是將數據中心應用可再生能源利用率納入數據中心碳減排考核體系。這樣一來將促使數據中心在功能側的綠色、低碳化發展。

2.2  能源利用側的綠色化

數據中心的耗能部分主要包括IT設備、制冷系統、供配電系統、照明系統及其他設施等，其能耗分布如圖5所示。其中，由IT設備系統所產生的功耗約占數據中心總能耗的45%，空調系統占數據中心總能耗的40%，電源和照明系統分別占數據中心總耗電量的10%和5%。我國數據中心技術節能潛力的分析結果表明：IT設備系統的綜合技術節能潛力為11%～39%，平均為29%；空調系統的節能潛力為4%～69%，平均為36%；配電系統的綜合節能潛力為8%～27%，平均為18%?？梢?，空調系統仍是數據中心提高能源效率的重點環節。

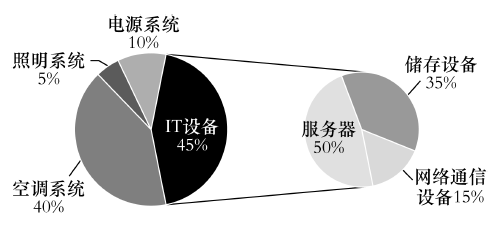

圖5  數據中心能耗組成占比分析

然而，隨著云計算以及虛擬化的進一步發展，數據中心的單體建設規模將繼續增大，不管是局部散熱，還是整體散熱，傳統的風冷、水冷等技術均無法滿足綠色、低碳發展的要求。因此，大力發展數據中心用能側的綠色化發展應重點集中在大力推廣高效的自然冷卻關鍵技術推進綠色數據中心優化升級。那么在自然冷卻中間接蒸發冷卻技術、液冷技術、氟泵技術等關鍵冷卻技術在數據中心自然冷卻發展中得到了行業的廣泛認可。在工業和信息化部印發《綠色數據中心先進適用技術產品目錄》中連續兩年（2019年、2020年）都將蒸發冷卻技術作為綠色數據中心先進適用技術。這些關鍵制冷技術將更好地推動數據中心的綠色、高效的用能、節能。

3  “干空氣能”助力數據中心綠色冷卻

“干空氣能”即是因為干燥空氣可以容納更多水蒸氣，而水蒸發成氣體會吸收熱量同時降低空氣的溫度，所以干空氣在由干變潮濕的過程中能吸收空氣中的顯熱能量，這種能量即是空氣所具備的干空氣能。早在2007年我國新能源開發利用“干空氣能”用于蒸發冷卻空調制冷，取得重大突破。蒸發冷卻空調技術在我國新疆、西藏、青海、寧夏、甘肅、內蒙古、陜西、云南等干燥地區得到廣泛應用，該技術也成為干燥地區國家倡導的制冷空調技術。

對于數據中心而言，其冷卻溫度要求并不像其他場所要求送風溫度或者環境溫度在較低的溫度。美國供熱、制冷與空調工程師學會（ASHREA）早在2008就將推薦IT設備入口空氣溫度的上限值從25 ℃提高到27 ℃。而ASHREA 2015設計手冊中又給出了A1~A4分級推薦和允許環境參數分布圖，圖6為其給出的分級推薦和允許環境參數分布圖。

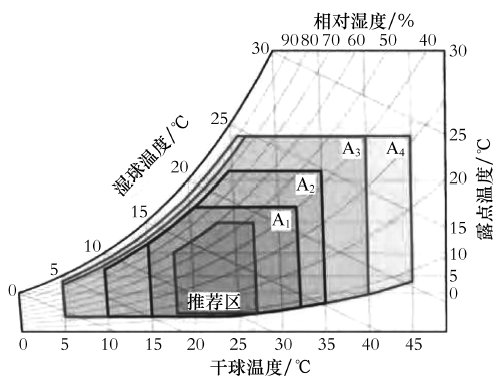

圖6  ASHRAE設計手冊推薦機柜進風溫度、濕度范圍

我國新的國家標準GB 50174—2017《數據中心設計規范》中將機房熱濕環境要求改為：冷通道或機柜進風區域的溫度為18 ℃~27 ℃，露點溫度為5.5 ℃~15 ℃，同時相對濕度不大于60%；當IT設備對環境溫度和相對濕度可以放寬要求時，機房冷通道或機房進風區域的溫度允許擴大到15 ℃~32 ℃。所以對于數據中心而言，其降溫需求與利用高效、綠色的自然蒸發冷卻制冷空調系統可制取的冷風或者冷水有著很好的匹配度。

2021年5月，國家發展和改革委員會等四部門聯合印發了《全國一體化大數據中心協同創新體系算力樞紐實施方案》（發改高技〔2021〕709號），明確提出啟動實施“東數西算”工程，構建國家算力網絡體系?！皷|數西算”不僅是數據中心實現碳中和的優質選擇同時也能高效緩解我國資源和發展之間的矛盾，也將促使“干空氣能”富集區的西北地區數據中心產業的綠色低碳發展得到進一步提升。

早在2013年1月，工業和信息化部等五部門聯合發布了《關于數據中心建設布局的指導意見》，根據氣候等因素、能源富集程度和地質災害將我國地區主要分為三大類地區（表1）。

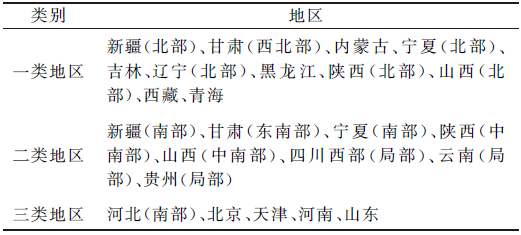

表1  數據中心建設布局三類地區劃分

在一、二類地區或城市建設數據中心將有利于蒸發冷卻技術等（自然冷源降溫技術）的利用，這些地區冬季寒冷且持續時間長，夏季環境空氣炎熱干燥，空氣自身干球-濕球溫差較大，特別適合蒸發冷卻技術的應用，用蒸發冷卻技術與數據中心自然冷卻技術相結合，能夠有效地延長自然冷卻運行的時間，從而實現最大限度地降低數據中心冷卻系統的能源消耗。最大限度地降低數據中心的運營成本。數據中心自然蒸發冷卻技術應用形式分類如圖7所示。

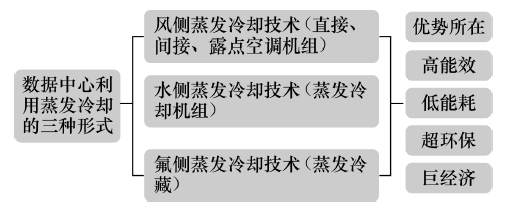

圖7  數據中心自然冷卻技術分類

3.1  數據中心風側蒸發冷卻

3.1.1  數據中心直接蒸發冷卻技術及應用

3.1.1.1  直接蒸發冷卻技術原理

數據中心風側直接蒸發冷卻系統如圖8所示，即送入數據中心的室外空氣先與水通過直接蒸發冷卻填料進行直接接觸，因水的蒸發吸收汽化潛熱而使空氣的溫度下降，低溫空氣用于數據中心的冷卻。充分利用外部空氣，在夏季，該裝置可通過直接蒸發冷卻將數據中心的空氣加濕和冷卻，而在冬季，該裝置采用一部分的機房回風來確保對送風濕度的控制，同時不會存在凝結水，對機房的服務器造成影響。

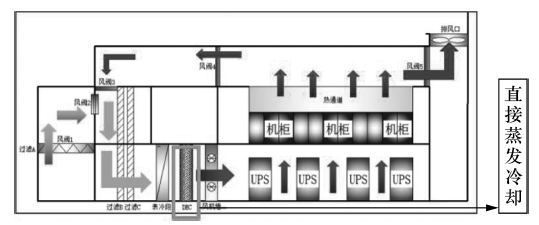

圖8  數據中心風側直接蒸發冷卻系統

3.1.1.2  應用案例

目前國際上采用噴淋式直接蒸發冷卻方式最著名的是Facebook在美國普林維爾建造的大數據中心，該數據中心使用噴霧式蒸發冷卻器的風側自然冷卻實現了很好的節能效果。中國寧夏中衛西部云基地亞馬遜云計算數據中心。當?shù)囟臎?，全年年平均氣溫?.3 ℃~9.5 ℃之間的外界空氣冷源，在數據中心冷卻系統中采用了直接空氣側自然冷卻如圖9所示，該系統將蒸發冷卻裝置與數據中心建筑結構緊密結合，其直接蒸發冷卻濕簾墻如圖10所示，在室外氣象條件變化時切換不同的運行模式，此系統與傳統大型數據中心制冷方案相比，全年節能率超過60%，年平均PUE為1.25。在國內還有寧算科技集團拉薩數據中心A棟右分段也采用新風直接蒸發冷卻機組40臺（圖11）。其中，新風直接蒸發冷卻可全年工作在完全自然冷卻模式，不需補充機械制冷，從而實現了最大程度地節能。

圖9  寧夏中衛亞馬遜云計算數據中心直接空氣側自然冷卻

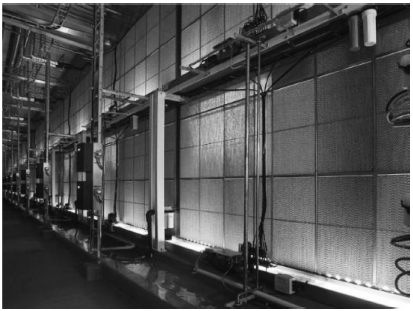

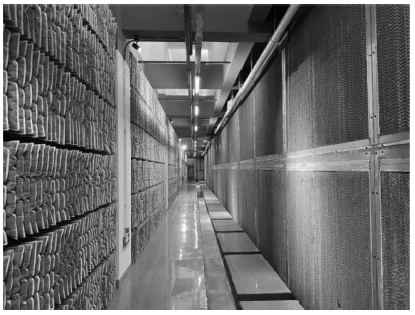

圖10  直接蒸發冷卻濕簾墻

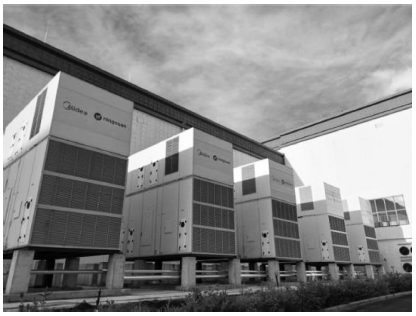

圖11  寧算科技集團拉薩數據中心直接蒸發冷卻空調設備

3.1.2  數據中心間接蒸發冷卻技術原理及應用

3.1.2.1  風側間接蒸發冷卻技術原理

由于大部分地區室外空氣質量不能達到數據中心進風潔凈度的要求，所以直接將室外新風引入數據中心，并不能達到相應的潔凈要求。因此，為了降低數據中心的能耗同時可更大的限度地利用自然冷源，間接蒸發自然冷卻技術因此成為數據中心減碳節能的首選技術。圖12為典型的數據中心風側間接蒸發自然冷卻系統示意圖。間接蒸發自然冷卻系統有3種工作模式，其運行狀態如圖13所示，分別為：干模式（冷卻器空氣/空氣換熱）、濕模式（風側間接蒸發冷卻）、耦合模式（風側間接蒸發冷卻+機械制冷）。根據室外環境參數全年的動態變化，3種工作模式依次動態切換，為數據中心熱環境提供保障。

圖12  數據中心間接蒸發冷卻空調系統技術框架

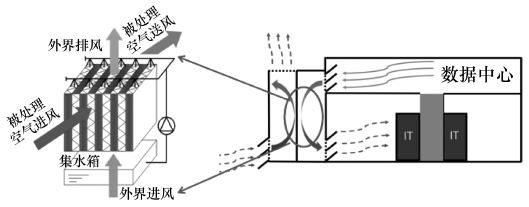

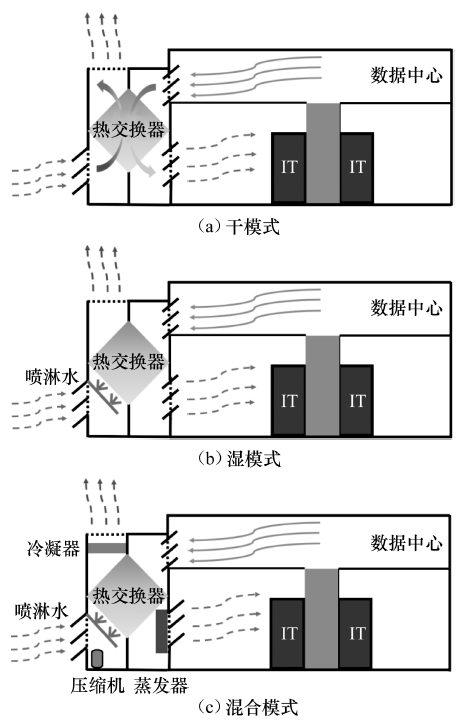

圖13  數據中心風側間接蒸發冷卻示意圖

3.1.2.2  數據中心應用案例

某企業臨沂大數據中心位于山東省臨沂市沃爾沃路與合肥路交會處沂蒙云谷內，如圖14所示，該項目占地約63 333.33m2，總建筑面積13 315 m2，設有標準化模塊機房6所，可承載服務器機柜1 000臺、服務器1萬余個，該項目規模一期300個機柜，其中低密區4 kW/柜，高密區8 kW/柜，共使用10套風側間接蒸發冷卻空調，3個月完成所有部件安裝，縮短50%的建設周期，數據中心年省電費11.3%，是某企業全球首例采用間接蒸發冷卻技術的數據中心，PUE值低于1.25。

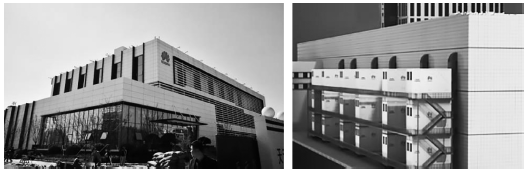

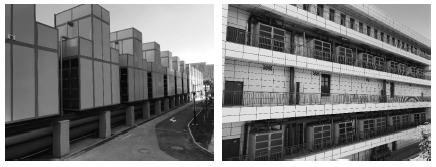

圖14  華為臨沂大數據中心

內蒙古自治區烏蘭察布市與某企業合作建設的烏蘭察布云數據中心（圖15），致力打造成華北大區云計算產業支撐中心、全國乃至全球云服務業務承接中心、全國云服務業務備份中心。該項目一期8 MW，共1 056個機柜。由5層共368個預制模塊箱體堆疊，其中2~5層應用間接蒸發冷卻解決方案制冷，下送風至機房內，模塊內采用密閉熱通道方案，通過吊頂回風，溫度設計在37℃。每層采用14套某品牌FusionCol8000-E220間接蒸發冷卻產品，共計56套，15 d所有設備就位，4個月完成全部安裝，縮短建設周期50%，年均PUE低至1.15，數據中心年省電費12.2%。數據中心應用該技術產品后每年節省用電491萬kWh，減排4 724噸二氧化碳。

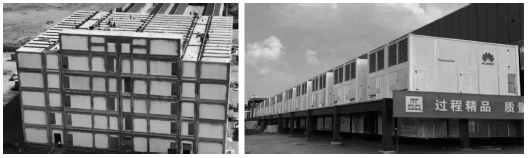

圖15  烏蘭察布某數據中心應用間接蒸發冷卻技術案例

3  “干空氣能”助力數據中心綠色冷卻

3.2  數據中心水側蒸發冷卻

3.2.1  水側蒸發冷卻技術原理

由于風的載冷量遠小于水，水側蒸發自然冷卻系統因此成為數據中心制冷空調系統的重點研究對象。對于間接蒸發冷卻冷水機組，其技術關鍵在于空氣和水直接接觸進行蒸發冷卻過程之前，先對空氣進行間接預冷等濕降溫從而使得進風有更低的濕球溫度進而制取溫度更低的冷水。間接蒸發冷卻冷水機組所產生的冷水的極限溫度為空氣的露點溫度。間接蒸發冷卻冷水機組一般由高溫表冷段、間接蒸發冷卻預冷段與淋水填料段3段構成如圖16所示，焓濕圖如圖17所示。

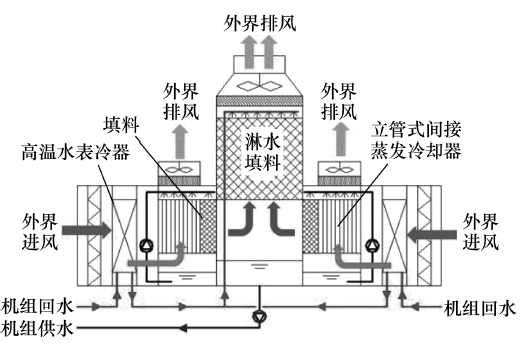

圖16  間接蒸發冷卻冷水機組示意圖

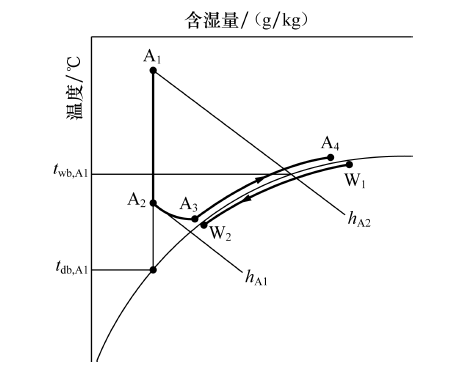

圖17  間接蒸發冷卻冷水機組空氣與水的處理過程焓濕圖

3.2.2  應用案例

新疆維吾爾自治區烏魯木齊市聯通數據中心采用了自然蒸發冷卻空調系統，用直接蒸發冷卻技術、間接蒸發冷卻技術及乙二醇自然冷卻技術，實現蒸發冷卻空氣—水空調系統在數據中心機房空調系統領域中的首次應用（圖18），并實現全年100%自然冷卻。

圖18  新疆烏魯木齊市聯通數據中心

當室外干球溫度低于3 ℃時，該系統為干運行模式，如圖19（a）所示。此時空調系統通過表冷器內的防凍冷卻介質（例如乙二醇）與室外溫度較低的空氣換熱，為進行排熱。當室外環境溫度高于3 ℃時，單靠乙二醇表冷換熱已經無法保證數據中心的有效散熱，于是間接蒸發冷卻冷水機組開始工作，空調系統切換到濕運行模式，利用間接蒸發冷卻冷水機組制取的冷水通過板式換熱器為數據中心排熱，如圖19（b）所示。當室外環境溫度繼續升高，環境濕球溫度高于18 ℃時，此時該系統開啟水側、風側復合蒸發冷卻運行模式，如圖19（c）所示。間接蒸發冷卻冷水機組的表冷預冷與立管間接預冷段都開啟，將制取的冷風供給新風機組進風預冷表冷器，新風經等濕降溫后再由后面直接蒸發冷卻實現等焓降溫最終送入數據中心吸收熱量后排出。實測表明，冷水機組、新風機組的耗水量分別為0.34 m3/h、0.06 m3/h，該系統SCOP為16.64、COP為6.65，該數據中心全年理論PUE為1.285，相比機房空調系統常用的兩種制冷方式全年最大節能率為73%。

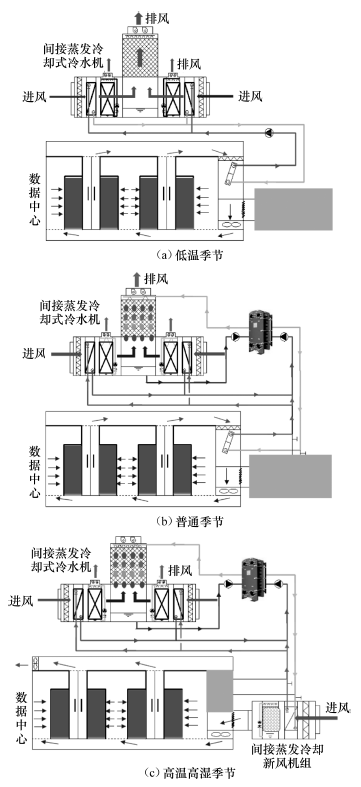

圖19  新型數據中心水側間接蒸發冷卻系統示意圖

3.3  數據中心氟利昂側蒸發冷卻

3.3.1  技術原理

蒸發式冷凝器將冷卻塔和冷凝器“合二為一”，以空氣和水作為冷卻介質，工作時，啟動水泵和風機。此時水箱中的水經過水泵的抽吸作用通過噴嘴噴出，淋在換熱盤管表面，形成均勻的水膜；空氣由進風口進入，由于風機作用，強迫掠過盤管表面后排出?？諝庠诒P管表面與水膜接觸，水膜和空氣在溫度差和水蒸氣分壓力差的共同作用下進行熱質交換，發生直接蒸發冷卻過程，水膜表面溫度被降低，然后通過換熱盤管的導熱作用，冷卻管內介質，使高溫高壓的制冷劑蒸汽冷凝成低溫的制冷劑液體。冷凝熱被管外側空氣通過風機排到外界。

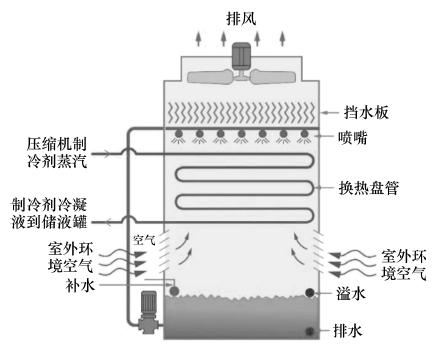

圖20  蒸發冷凝器示意圖

3.3.2  應用案例

某公司天津空港數據中心園區3#數據中心的制冷方案采用了全變頻風冷氟泵直膨的方案，如圖21所示。并且冷凝器采用集中式蒸發冷凝器，一共10臺集中機組布置在屋面，每臺集中機組供冷能力為720 kW，分為10+2臺獨立的小機組，整體供冷能力達到7 200 kW，即主用6 000 kW+備用1 200 kW，可根據IT負荷以及氣候情況靈活調整?？照{(diào)設備的不間斷供冷采用UPS作為備用電源。在夏季炎熱季節進行噴霧降溫，提高效率。噴淋使冷凝溫度降低6 ℃，可有效避免送回風風溫度降低了短路造成的熱島效應，同時提高機組能效。

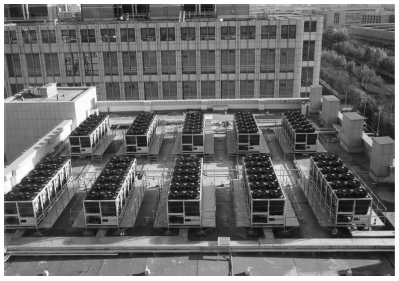

圖21  某公司天津空港數據中心園區3#數據中心集中式蒸發冷凝解決方案

4  多技術結合下的數據中心冷卻技術

4.1  蒸發冷卻技術與余熱回收技術的結合

隨著國家發展的數字化轉型，數據中心建設數量和規模將呈指數型增長，但數據中心只要運行，其必然是一個連續發熱的場所，而為了保證數據中心中服務器的正常運行我們需要給其匹配安全可靠的、高效的制冷空調系統。這勢必導致數據中心能耗較高的這一弊病。所以，如果能利用熱回收技術將數據中心這些熱量加以利用那么數據中心的碳排放將會明顯降低。目前，已有相關政策、標準規范對數據中心余熱回收利用提出來了要求，例如相關國家標準提出數據中心空調系統設計時，應對自然冷卻和余熱回收的經濟效益分別進行計算，并應采用經濟效益最大的節能設計方案。例如在西藏、新疆、甘肅等西北地區，因為氣候干燥且因為以上地區含有地處高原地區，其全年有超過50%的時間其氣溫處于20 ℃以下。但在冬季時這些地區多數建筑及生產生活場所都需要供熱。那么在“東數西算”的大的發展背景下，西部地區數據中心的建設與發展將走上快車道，所以結合這些地區的氣候特點以及各行各業協同綠色發展將數據中心的余熱利用空氣源熱泵技術以及蒸發冷卻技術相結合的方式打造出近零碳數據中心建設新思路，如圖22、圖23所示分別為數據中心蒸發冷卻+熱回收技術架構圖與應用效果圖。

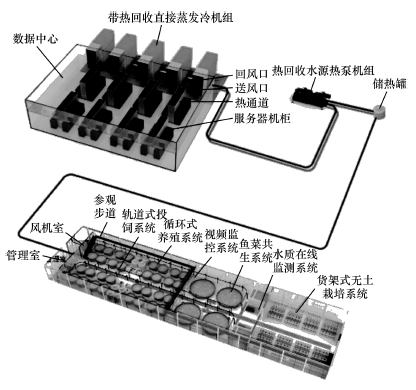

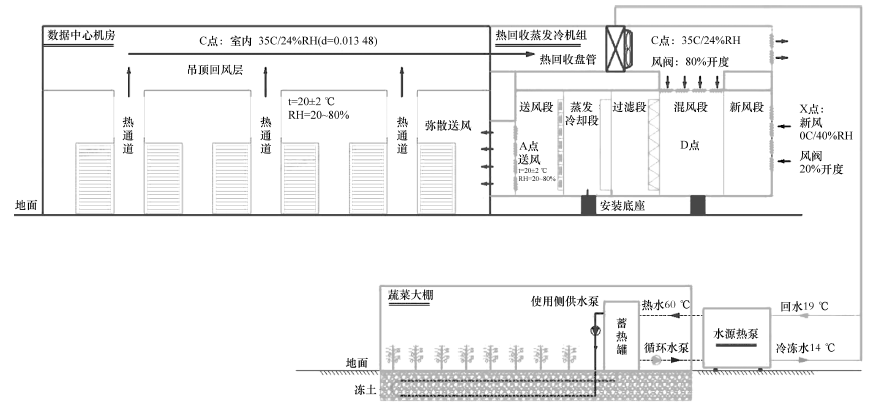

圖22  數據中心蒸發冷卻+熱回收技術架構圖

圖23  數據中心蒸發冷卻+熱回收技術應用效果圖

4.2  蒸發冷卻技術與液冷技術的結合

很多主流的互聯網公司的數據中心單機柜功率密度已有8 kW左右，高性能計算中心單機柜功率密度在30 kW～50 kW范圍內。隨著單機柜功率密度不斷快速增長，數據中心服務器的冷卻方式將更加貼近服務器本身。進而引進液冷技術在內循環側將芯片級熱量由特制的液冷冷板帶出服務器經換熱單元將熱量送給外循環，而外循環的散熱設備通常則為冷卻塔或者間接蒸發冷卻冷水機組，如圖24所示。由于冷卻塔內發生的是直接蒸發冷卻過程出水溫度在進口空氣濕球溫度之上。而間接預冷式蒸發冷卻冷水機組通過預冷段對進口空氣進行預冷，可使出水溫度達到進口空氣濕球溫度以下。夏季極端熱濕氣象條件下冷卻塔出水溫度有局限，不能滿足液冷散熱的需求，無法保證數據中心全年安全運行。所以在不同地區不同的氣候環境下保證數據中心絕對安全的情況下應選擇合理的液冷外循環散熱方式。

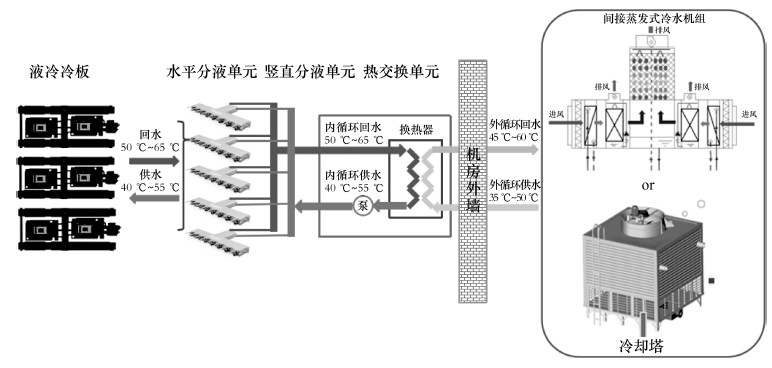

圖24  數據中心液冷技術+蒸發冷卻散熱結構

5  展望與總結

1） 國家2030碳達峰和2060碳中和的目標的提出，自然冷卻解決方案將是綠色數據中心的必然選擇。在合適的氣象環境以及資源環境下盡可能使用高效的、綠色的制冷空調空調系統。目前在數據中心中蒸發冷卻空調的系統的風側蒸發冷卻空調系統、水側蒸發冷卻空調系統以及氟利昂側蒸發冷凝散熱空調系統的應用已經趨于成熟化。對于數據中心不同的蒸發冷卻空調系統形式，應當綜合考慮其應用條件和場景，實現數據中心空調系統最大程度的利用可再生能源-干空氣能，從而降低數據中心空調系統的能耗。

2） 隨著數據中心熱流密度的進一步升級，有效地將自然冷卻技術與液冷技術、背板熱管等可靠近散熱芯片段的制冷技術相結合，形成內外循環互補、高效梯級用能使得“干空氣能”等可再生能源更好地迎合數據中心高速發展、快速建設的需求。同時在“東數西算”的背景下應盡可能地將數據中心的熱量進行熱回收用于生活生產，實現高效集約、節能低碳化可持續發展打造真正的零碳數據中心。
