承接上文，繼續來講講服務器機柜散熱那些事兒...

服務器機柜散熱技術分析

依靠服務器機柜水冷散熱技術能夠?qū)崿F(xiàn)吸入冷空氣、排出熱空氣的循環，可以增強服務器機柜制冷效果，對提高服務器機柜散熱效果有極大的促進作用。

該技術利用穩定的冷卻水源實現服務器機柜散熱，具有良好工作性能和環保性能，服務器機柜散熱技術主要有以下3種。

開放式機柜加水冷背板制冷法

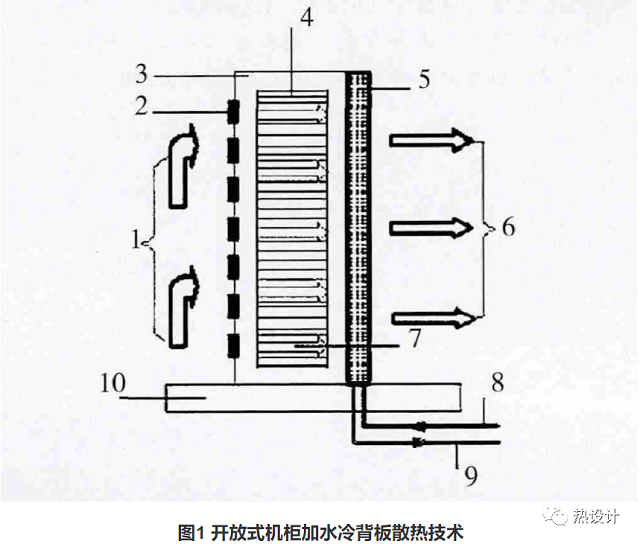

開放式機柜加水冷背板制冷法能夠提高服務器機柜的冷卻能力，技術原理如圖1所示。

開放式機柜散熱采用前門和后門分別設計的方式，在服務器機柜的后門設置水冷背板，在服務器機柜的前門設置通風口。

這種設計方式能夠增加內部空氣流通，空氣流通的最大作用是將冷空氣引入服務器機柜，將服務器運行產生的熱空氣排出，完成冷熱空氣交換。

同時開放式機柜散熱方案加設了機柜內部熱交換器，以此完成內部冷空氣注入和熱空氣排出，形成了服務器機柜的內部冷循環體系。

這種制冷形式加快了制冷循環，加強了機房內單機柜內的制冷效果，單塊水冷背板制冷量可達4～8 kW，配合機房空調使用，加上機房空調的制冷量，單機柜的制冷量可達8～12 kW。

封閉式水冷機柜散熱技術

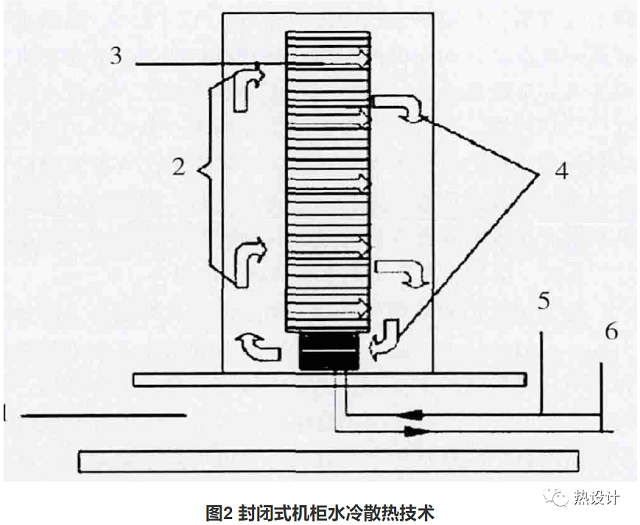

封閉式水冷機柜散熱技術圖如2所示，這種技術的基本原理是在一套封閉的空氣循環系統內完成空氣循環。

封閉式水冷機柜散熱技術依托全封閉式機柜，在良好的空間環境進行空氣交換和共享，形成了相對獨立的制冷系統循環，在一定程度上避免了能量損失。

封閉式水冷機柜散熱技術內部循環系統采用風扇和交換管完成熱交換，工作時機柜風扇吸收服務器背面排出的熱風，從回風口送入盤管全熱交換器系統中冷卻，再將冷風從送風口送至服務器正面，灌入刀片服務器,依次循環，以達到對服務器的散熱功能。

封閉式水冷機柜散熱技術的可靠性較高，制冷系統效果較好，提高了服務器機柜內部空氣循環系統應用水平，單機柜制冷量最大可達30 kW，能基本滿足機柜內高熱密度服務器的散熱要求，適用于高熱密度機房。

服務器CPU芯片散熱技術

局部加裝散熱芯片也是服務器機柜散熱的重要技術手段，實踐證明造成服務器發熱的主要部件是芯片，且芯片使用效率和使用壽命主要受散熱處理技術的影響，在主要芯片部位加裝散熱裝置是十分必要的。

采用CPU芯片高效散熱技術，在主要芯片部位加裝散熱裝置，可以提高服務器機柜內部器件的運行效率，增強散熱數據服務器散熱效果，進一步發揮散熱系統的散熱作用，保護重要部件。

目前，制約CPU芯片水冷散熱技術廣泛應用的原因之一是芯片狹小的內部空間無法滿足水冷技術循環對空間的較大需求，有學者提出利用翅柱式結構散熱器解決這一問題，未來CPU芯片水冷散熱技術將更加成熟。

分析服務器機柜的散熱技術可知，服務器機柜散熱技術的應用，加快了制冷循環過程，提高了制冷效率，解決了高熱密度機柜的散熱效率問題。

主要優點如下：一是實現了綠色環保功能，用水作為制冷劑，非常節能環保；二是服務器機柜具有較好可靠性，能提高散熱效果；三是能有效解決機房高密度散熱問題，制冷效率高。

機柜冷卻效率和冷卻的措施

伴隨著數據中心機房內高熱密度機柜數量的不斷增加，服務器機柜散熱技術應用的重要性日益凸顯。

以高熱密度機柜散熱要求為基礎，對服務器機柜散熱技術的優缺點進行對比分析，優化服務器機柜散熱工作方案，不僅能夠?qū)崿F(xiàn)服務器機柜的節能降耗，提高機房運行的效率，還能合理調配資源，實現服務器機柜冷卻效果的提升。

服務器機柜水冷制冷技術作為領域內最新的研究成果，其適用性、實用性和優越性十分突出，具備滿足當前高熱密度機柜散熱要求的條件，可以應用于服務器散熱系統。

在設計機房散熱方案時，要將節能高效作為目標。機房散熱方案的核心是利用水循環產生冷氣，實現服務器機柜內部空氣流通，完成熱空氣的排出和冷空氣的導入，降低服務器機柜溫度。

為確保機柜冷卻效率和冷卻能力，需要在機房加裝內部空調系統，形成封閉式循環制冷系統，建設良好的室內空間環境。

同時結合服務器工作場景，采用與之相匹配的服務器機柜散熱技術，利用服務器機柜后部有限空間設計冷卻系統，最大程度保障服務器正常運行。

值得注意的是，由于水冷系統具有以水為介質的自身特性，需要定時對系統進行維護，避免服務器機柜水源泄漏造成損害。
