數據中心空調系統除了常年運行這一主要因素以外，空調系統的各環節都存在著一些問題，主要有以下幾個方面：

1、設備集成化程度高

數據中心機房的設備數量不斷增加，使得數據機房熱負荷大，濕負荷小，單位體積發熱量越來越大。

2、冷源利用不合理

數據中心冷卻系統的能耗占總能耗約37%，加之全天運行，制冷設備降溫排熱的情況決定了數據中心盡可能利用自然冷卻技術的必要性。

3、系統存在局部過熱現象

數據中心IT設備數量的急劇增加及集成化程度的提高，高散熱量的數據中心局部發熱問題愈發嚴重，變化明顯的溫度梯度，使得系統冷卻問題越來越復雜。

空氣側自然冷卻：

空氣側自然冷卻可以分為直接式和間接式。

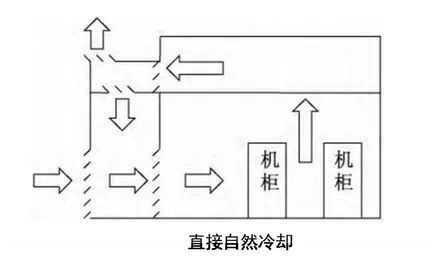

直接式是指直接將室外冷空氣引入數據中心；直接式空氣側自然冷卻的使用取決于當?shù)貧夂驐l件。

間接式是指通過空氣-空氣換熱器利用室外冷空氣對數據中心進行冷卻。

系統在原有的直膨式空調上增加一個可以旋轉的轉輪，利用轉輪內填料的儲能功能，讓轉輪在兩個封閉的風道內緩慢旋轉，被室外空氣冷卻的填料冷卻室內空氣。

水側自然冷卻：

水側自然冷卻一般是在原有機房冷水機組的基礎上進行改造，增加水側自然冷卻器而成，具體有以下幾種實施方式：

1）直接水冷式：此類系統直接將室外冷水引入數據中心。

2）空冷式：空冷式水側自然冷卻是指采用空氣冷卻器冷卻循環水，輔助空調系統降溫。

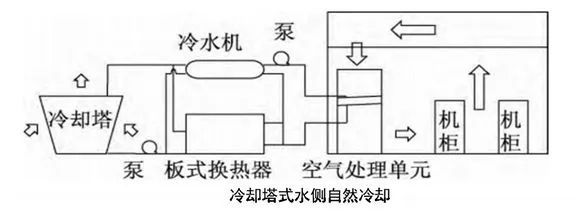

3）冷卻塔式：此類系統利用冷卻塔提供冷卻水。含有兩個水循環:冷卻水(外側)循環和冷凍水(內側)循環。

傳統的水冷機房空調系統可以通過增加水側自然冷卻器旁通冷水機組構建此類系統。

直接式自然冷卻的應用要以室內污染物和濕度的合理控制為前提。在空氣潔凈的地區效果比較理想。

水側自然冷卻是大中型數據中心最為普遍的自然冷卻形式，并且方便在原有的普通冷水機組的基礎上改造。雖然其節能效果不如空氣側自然冷卻，但不會影響室內環境，是數據中心節能的有效手段。

4、氣流組織的優化

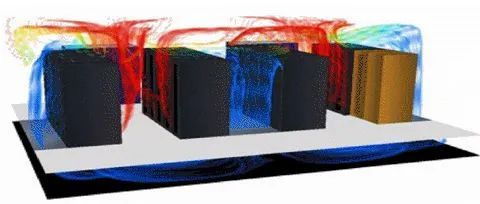

目前氣流組織是數據中心冷卻的首要問題，如果規劃不好，就會導致機房過熱和空調的低效。引起的氣流組織不合理，導致局部熱點。

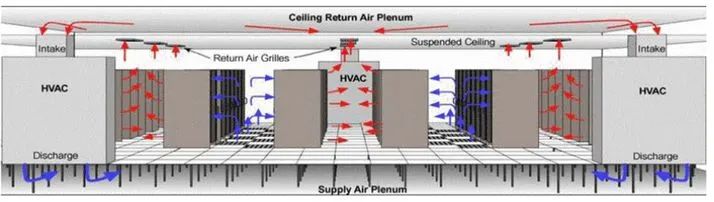

目前的送風方式有上送下回、側送側回、上送上回及下送上回等多種方式，但是下送風方式比上送風更有利于機房的氣流組織和提高送風效率。

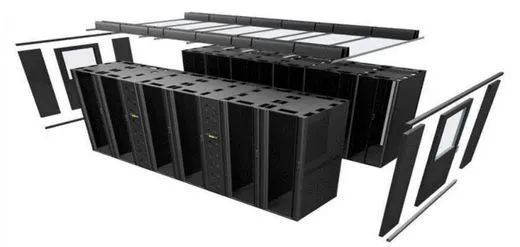

目前冷熱通道分離成為一個熱門做法，被普遍應用，各機柜以面對面和背靠背成排方式進行布置，冷風道配置開口地板，熱風通道沒有開口地板，冷空氣從開口地板進入兩排柜子中間，形成冷通道，冷風經過服務器，進入熱風通道，冷熱通道之間達到一定程度的隔離。但是在機柜的頂部和整列機柜的頭尾處，送風和回風的混合還是存在的。
