眾所周知，具有各種配置和類型的光纖連接器被認為是光纖電纜的重要組成部分。一般來說，不同的光纜連接器類型可以根據不同的標準進行分類，如利用率、光纖數量、光纖模式、傳輸方式、傳輸介質、引導長度、拋光類型和端接方式等。

今天，我們將一起來看看光纖連接器的主要類型。

用途：光纖連接器與適配器面板連接

以下光纖連接器類型，如LC/SC/MTP/MPO/ST光纖連接器，連接時需要轉接面板。這些光纖連接器類型的光纜通常用于數據中心、電信機房、企業網絡等。

LC連接器

Lucent Connector(LC) 作為一種SFF(small form factor)，小型連接器，具有1.25毫米的套圈。占地面積小的設計使這些光纖連接器在數據通信中廣受歡迎，并使它們更適合高密度應用。如今，許多人傾向于轉向使用LC光纖連接器的高效布線。LC光纖連接器被認為是目前最常用的連接器。

SC連接器

SC光纖連接器是第一個為TIA-568標準選擇的連接器，它是一種卡入式連接器，可通過簡單的推拉動作鎖定?！癝C”是“Square Connector”縮寫，由于連接器主體是“方形”的。它采用2.5mm插芯，是上面提到的LC連接器尺寸的兩倍。SC光纖連接器非常適合數據通信和電信應用，包括點對點和無源光網絡。由于其卓越的性能，光纖SC連接器仍然是保偏應用中第二常見的連接器。

MTP/MPO 光纖連接器

與前兩種光纖連接器不同，MTP/MPO光纖連接器是多光纖連接器，比其他連接器更大，它將12到24根光纖組合在一個矩形插芯中。常用于40G和100G高帶寬光并行連接。MTP/MPO光纖連接器由于key-up和key-down、公母問題而變得相對更復雜。

ST連接器

ST（Straight Tip）光纖連接器是在FC類型問世后不久由AT&T打造并獲得許可的。ST光纖連接器使用陶瓷彈簧加載的2.5毫米套圈固定光纖，該套圈通過半扭卡口安裝固定在適當位置。它們通常用于長距離和短距離應用，例如園區和樓宇多模光纖應用、企業網絡環境以及軍事應用。

FC連接器

“FC”指（Ferrule Connector）套圈連接器。FC光纖連接器是第一個使用陶瓷插芯的光纖連接器。與塑料主體的SC和LC連接器不同，它使用由鍍鎳或不銹鋼制成的圓形螺絲型配件。FC光纖連接器端面依靠對準鍵正確插入，然后使用螺紋夾頭擰緊到適配器/插孔中。盡管在制造和安裝方面更加復雜，但FC連接器仍然提供了OTDR等精密儀器的選擇，以及單模光纖的選擇。它最初用于數據通信和電信應用，但自從引入SC和LC 光纖連接器后使用較少。近年來，ST和FC連接器的使用量都有所下降。

以上五種光纖連接器是最常用的，根據它們的普及程度從廣泛到平常來介紹一下。下圖顯示了不同的連接器樣式：

MT-RJ連接器

MT-RJ(Mechanical Transfer Registered Jack) 連接器是一種雙工連接器，使用引腳進行對齊，有公頭和母頭版本。由塑料外殼制成，并通過其金屬導銷和塑料套圈提供精確對準。與標準電話插孔相比，MT-RJ連接器的尺寸略小，更易于連接和斷開。此外，與其他光纖端接相比，MT-RJ光纖連接器為電子設備和電纜管理硬件提供了更低的端接成本和更高的密度。

MU連接器

就像帶有1.25毫米套圈的微型SC。MU光纖連接器采用簡單的推拉式設計和緊湊的微型機身，用于緊湊型多光連接器和背板應用的自保持機制。

DIN連接器

DIN連接器是圓形的，引腳排列成圓形。它包含多種類型的電纜，可插入接口以連接設備。通常，全尺寸DIN連接器具有3到14個直徑為13.2 毫米的引腳。適用于PC鍵盤、MIDI樂器和其他專用設備。

E2000連接器

E2000連接器是一種推拉耦合機制，連接器中有一個自動金屬快門，用于防塵和激光束保護。E2000光纖連接器采用一體式設計，端接簡單快速，適用于高安全性和高功率應用。

用途：光纖連接器無需適配器面板即可連接

與上述光纖連接器類型相比， Rosenberger Q-RMC和NEX10連接器采用推拉式快速鎖定機構，無需使用轉接面板即可實現更快速的連接。它們專為惡劣環境使用而設計。

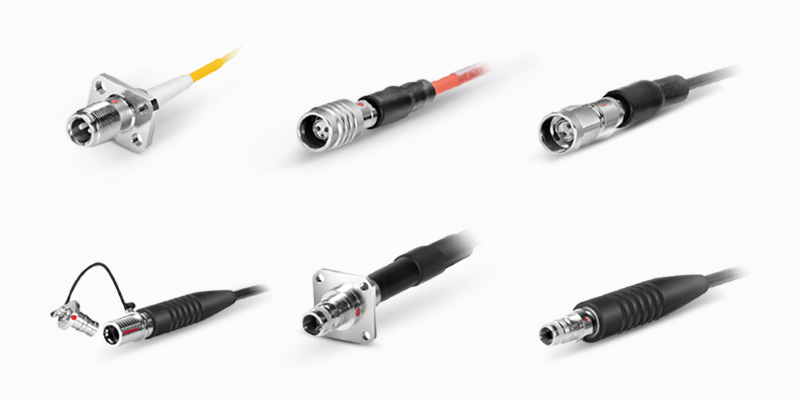

RosenbergerQ-RMC 連接器

Q-RMC是Rosenberger Multifiber Connector的縮寫，是一種新型堅固的工業連接器，帶有MTP?/MPO連接器的多芯MT插芯，可容納24芯光纖。這種外形非常小的連接器包括一個推拉式閉合機構，即使在狹小的區域也能更簡單、更快速地連接光纖連接器，從而減少安裝時間和相關成本。

Q-RMC連接器滿足IP67防護等級要求，防水、防塵、耐腐蝕。此外，Q-RMC連接器的工作和儲存溫度可達-40~80℃，適用于極端溫度區域。因此，帶有Q-RMC 的光纜連接器可用于工業現場、礦場、移動通信（FTTA）、5G基站、廣播、智能電網布線等。

RosenbergerNEX10 連接器

RosenbergerNEX10連接器適用于室外惡劣環境，其特點是尺寸設計緊湊，防水防塵防腐。這種連接器類型支持螺釘式和推拉式鎖定機制。推拉式快速鎖有助于實現牢固安裝和輕松拆卸，無需任何工具。對于螺旋式插頭，有一個螺旋鎖緊機構，非常適合插頭和插座保持牢固連接。l例如現FS推出 Rosenberger NEX10連接器工業光纖跳線，其連接器及室外光纜的工作和儲存溫度在-40~80℃之間，常用于工業現場、礦場、小賣場、分布式天線系統 (DAS)、室內架構和 MIMO。

圖 2： RosenbergerQ-RMC 和 NEX10 連接器

光纖數量：單工與雙工光纖連接器

單工連接意味著信號在一個方向上發送——信號通過兩個單工連接器和一根單工光纖電纜從設備A傳輸到設備B，不能通過相同的路由從設備B返回到設備A。反之，修正傳輸可以通過雙工連接器和雙工光纜實現，稱為雙工連接。此外，單工光纖連接器通常連接一根玻璃或塑料光纖，而雙工光纖連接器則需要連接兩股光纖。

圖 3：單工與雙工光纖連接器

光纖模式：單模與多模光纖連接器

單模光纖一次只允許一種光模通過，而多模光纖一次可以傳播多種模式。由于與相應類型光纖的組合，分集對單模光纖連接器和多模光纖連接器有影響。但是，隨著技術的進步，光纖連接器廠家提供的SC、LC、FC等光纖連接器可以兼容單模和多模光纜。

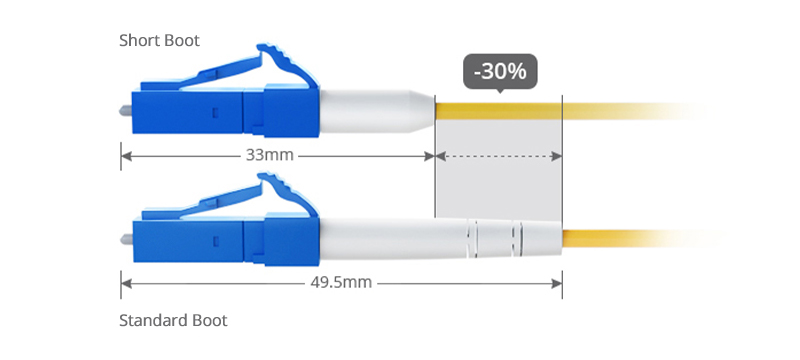

引導長度：標準引導與短引導連接器

至于引導長度，有標準引導結構和短引導結構。標準護套可以保護電纜和連接器免受損壞、電線從連接器主體脫落等。短護套具有相同的功能，但護套結構較短。對于連接器空間有限的地方，短引導電纜可能是理想的選擇。短護套結構設計可使光纜輕松穿過狹窄空間而不犧牲性能，使光纜的安裝和維護更加高效。

圖 4：短引導與標準引導

拋光：APC/PC/UPC 光纖連接器

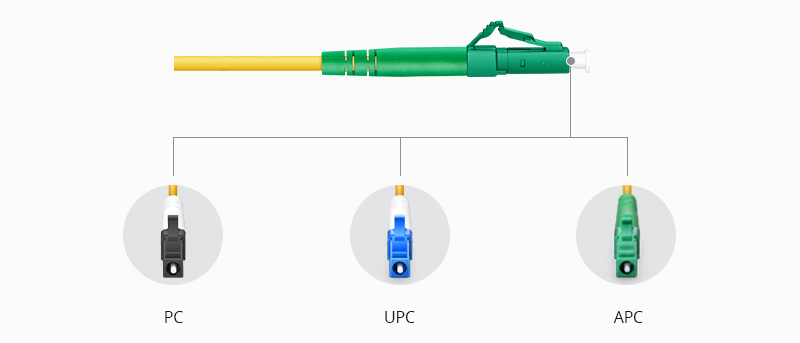

根據拋光類型，光纖電纜連接器可分為三種類型：PC、UPC和APC連接器。顏色代碼提供了一種方便的方法來識別這三種類型的連接器：PC的顏色代碼為黑色，APC光纖連接器的顏色代碼為綠色，UPC的連接器為藍色。三種光纖連接器的結構和性能也各不相同，這反映在插入損耗和回波損耗的值上。

圖 5：PC vs UPC vs APC 連接器

端接：現場端接與預端接光纖連接器

現場端接，顧名思義，就是在現場端接光纖的末端。該過程包括剝線、準備環氧樹脂、應用連接器、拋光、檢查和測試連接，不僅需要大量工具，還需要熟練的技術人員來進行端接。

工廠端接，也稱為工廠預端接，是指在工廠中用連接器端接電纜和光纖。預先端接的電纜具有預先測量的長度，光纖連接器已經安裝，具有工廠級精度和質量保證。工廠預端接解決方案減少了繁瑣的流程和工具，更易于安裝并且需要更少的技術技能。

常見問題

1、單模連接器是否適用于多模電纜？

可以在多模上使用單模連接器，但反之則不行。

2、如果我安裝了SC連接器，但后面發現我需要的是LC型，怎么辦？

在這種情況下，一個常見的解決方案是可以購買一個SC-SC耦合器，然后購買一個預端接的SC 到 LC跳線。還有一些適配器，如LC-LC或LC-SC。

3、市場上有哪些類型的光纖連接器？

常見的光纖連接器類型有LC、SC、MTP/MPO、ST、FC。LC連接器作為主要的光纖連接器，由于其緊湊的尺寸、高性能和易用性而成為最受青睞的連接器。此外，對于多光纖連接器，MTP/MPO連接器也越來越受歡迎，用于40 和100G數據傳輸。
