MTP/MPO系統因具有靈活性、可靠性和可擴展性，是解決數據中心或企業網電纜擁塞問題的解決方案。然而，在面對實際MTP/MPO組網系統時，部分網絡設計人員卻面臨另一個挑戰，即如何使用端到端的MTP/MPO多模光纖組件確保這些陣列連接極性的正確性。在光纖網絡中保證極性的正確性，可確保來自任何有源設備的傳輸信號被準確定向到第二個有源設備的接收端口，反之亦然。TIA 568標準提供了三種方法來確保MTP/MPO系統在正確的極性下工作，本文將對這三種方法逐一進行介紹。

MTP/MPO連接器和MTP/MPO極性

MTP/MPO連接器是一種多創新、高性能的光纖連接器，具有增強的光學和機械性能。

MTP/MPO連接器的特殊設計保證了MTP/MPO網絡系統中極性的準確性。

圖1：MTP/MPO連接器

但是，什么是極性？一般的光鏈路需要兩根光纖來完成整個傳輸過程。例如，光模塊有接收端（Rx）和發送端（TX）。在使用時，需保證接收端和發送端處于互連狀態，這種光鏈路發送端和接收端兩端的匹配稱為極性。在常見的布線系統中，LC和SC等連接器可以輕松匹配，因此不存在極性問題。但是，對于預端接的高密度MTP/MPO布線系統，則必須解決極性問題。

三種極化方式的三根電纜

TIA 568標準定義的三種保證極性正確的方法被命名為方法A、方法B和方法C。為了符合這些標準，三種不同結構的MTP光纖又被稱為類型A、類型B和類型C ，被用于三種不同的連接方式。本部分將首先介紹三種不同的光纖線纜，然后再介紹三種連接方式。

MTP主干線纜A類：A類線纜是一種直通光纖，一端帶有鍵向上的MTP連接器，另一端帶有鍵向下的MTP連接器。這使得光纜兩端的光纖能保持在同一位置。例如，位于一側連接器位置 1 (P1) 的光纖將到達另一連接器的P1。12芯MTP類型A光纖跳線的光纖序列如下圖所示：

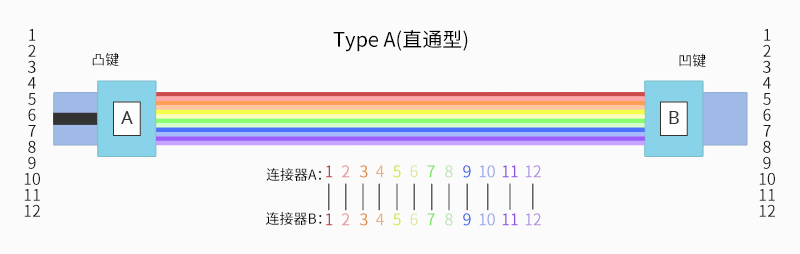

圖2：MTP-12 A型主干線纜

MTP主干線纜B類：B類線纜（反向線纜）在光纖線纜的兩端使用鍵向上連接器。這種類型的陣列配對會導致光纖倒置，這意味著光纖位置在每一端都顛倒了。一端P1處的光纖與另一端P12處的光纖配對。下圖顯示了12芯B型光纜的光纖序列。

圖3：MTP-12 B型干線電纜

MTP主干線纜C類：C類線纜（成對倒裝線纜）看起來像A型線纜，每側有一個向上鍵連接器和一個向下鍵連接器。然而，在類型C中，一端的每對相鄰光纖都在另一端翻轉。例如，一端位置1的光纖被移動到光纜另一端的位置2。一端位置2的光纖被移動到另一端的位置1，等等。C類光纜的光纖序列如下圖所示。

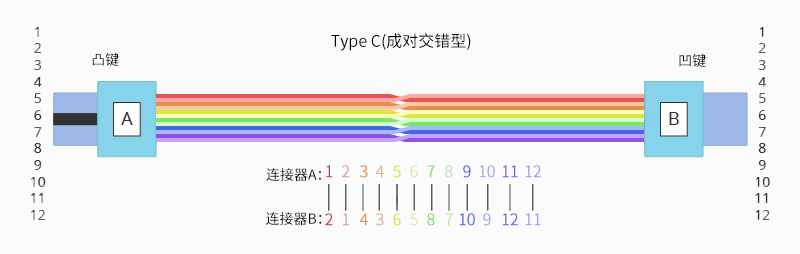

圖4：MTP-12 C型干線電纜

三種連接方式

不同的極性方法使用不同類型的MTP主干線纜，但不管哪種方法都應使用雙工跳線來實現光纖鏈路的連接。TIA標準還定義了使用LC / SC連接器的雙工光纖跳線：A-to-A型跳線——交叉版本和 A-to-B型跳線—直通版本。

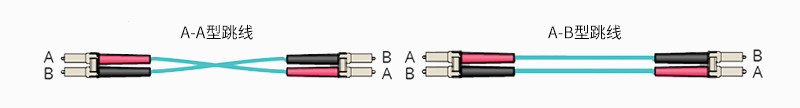

圖5：兩種類型的雙工光纖跳線

以下部分對如何將MTP系統中的組件一起使用以保持適當的極化連接進行了介紹，這也是由TIA標準定義的。

方法A：如下圖所示，A型主干線纜連接鏈路每一側的MTP模塊。在方法A中，使用兩種類型的跳線來校正極性。左側的跳線是標準的雙工A-to-B 型，而右側的跳線是雙工A-to-A型。

圖6：連接方法A

方法B：在連接方法B中，使用B型主干線纜連接鏈路每一側的兩個模塊。如前所說，B型線纜的光纖位置在每一端都顛倒了，因此，兩側均使用標準A到B型雙工跳線。

圖7：連接方法B

方法C：在方法C中，連接中使用成對的反向主干線纜，在鏈路的每一側連接一個MTP模塊。兩端的跳線是標準的雙工A到B類型。

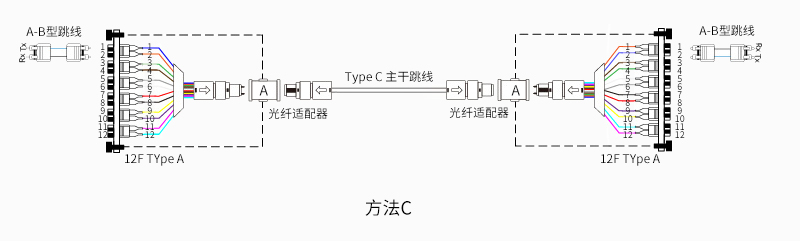

圖8：連接方法C

24 芯MTP/MPO極性解決方案

隨著互聯網時代的發展，網絡向40/100/400G升級已成為必然趨勢。為便于網絡平滑遷移至100G，一般推薦使用24芯MTP/MPO線纜，然而，24芯MTP/MPO布線的極性維護很復雜。目前，業界還沒有標準來定義24芯MTP/MPO線纜的類型。飛速(FS)推薦使用A型（鍵控到鍵控）MTP/MPO主干線纜和我們的A型和AF型配線盒，不再需要A到A型跳線。連接方法如下圖所示。

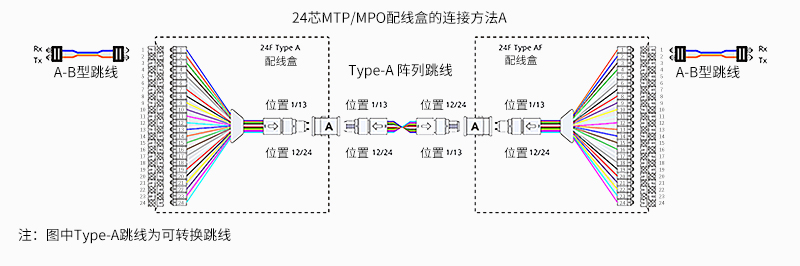

圖9：24光纖MTP/MPO配線盒的連接方法A

建立連接時保持MTP/MPO極性規則

當光纖跳線具有不同的極性方案時，IT人員在現場更換跳線時需要非常小心。那些不了解極性或急于啟動和運行設備的人可能會錯誤的使用跳線，從而影響到光信號的傳輸。

MTP/MPO電纜和跳線連接規則

在有A-to-A型跳線和A-to-B型跳線的場合，有三種一般類型的陣列（多芯）光纜組件。請注意，MTP/MPO連接器上的定位銷對于保持正確的極性很重要。因此，在使用跳線連接MTP/MPO光纖之前，需要確保正確的引腳位置。

A到B型LC/SC雙工跳線是將Tx端口映射到Rx端口的標準交叉線，通過翻轉，保證了A到B型跳線極性的正確性。MTP主干光纜B型在每一端（1對12和12對1）反轉光纖位置，并且連接器鍵都朝上。建議使用這種線纜連接以保持正確的MTP/MPO極性。

MTP/MPO電纜和盒式磁帶連接規則

MTP / MPO配線盒的選擇同時決定了MTP/MPO電線纜的選擇。您最好選擇帶有合適定位銷的光纖配線盒，以便MTP/MPO配線盒與MTP/MPO光纖線纜兩端的MTP/MPO連接器完美匹配。此外，安裝在配線盒上的適配器背面將其定義為方法A或方法B，以符合TIA標準。

結論

網絡設計人員使用MTP/MPO組件來滿足更高傳輸速度日益增長的需求，在此期間最大的問題之一——極性，可以通過選擇正確的MTP線纜、MTP連接器、MTP配線盒和光纖跳線來解決，三種不同的極化方法可以應用于不同情況來滿足不同的應用需求。
