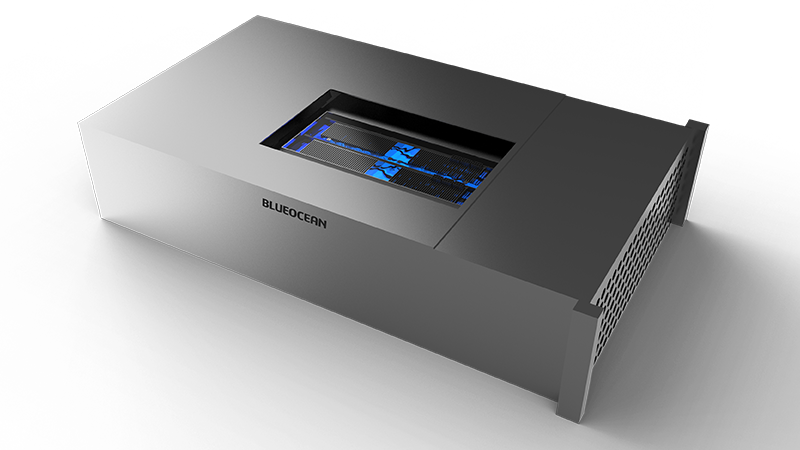

機架式UPS，顧名思義即安裝在機架上的UPS。

相對于傳統立式（塔式）UPS結構而言，可以安裝在19英寸標準網絡機柜內部，節約場地和空間，外觀就像一臺機架式服務器。

選擇機架式UPS，只需放在剩余柜內，即可與負載設備整合為一體。

不但能達到簡潔機房布局、提高空間利用率，還能方便集中監控和管理，使IT設備在機房有更好的環境及穩定性，讓系統整體成為可移動式機房。

那么它在實際應用中的安裝過程是怎么樣的呢？安裝過程中有沒有需要特別注意的地方？

一、機架式UPS安裝要點

機架式UPS和塔式UPS的安裝，在外部的電池連接基本上是一樣的，主要區別就是機架式UPS可以通過導軌固定在標準的網絡機柜內，而塔式UPS一般直接放置在地上，不能上機架。

1.確定安裝對象和機架

UPS：機架式UPS電源的型號、尺寸、數量等進行確認，這樣便于準備所需攜帶工具、電源線及電池連接線等。

機架：整體安裝機架的尺寸大小、位置確認，預設裝機現場機器放置點是否留有一定長度。

2.準備好安裝工具

在安裝前需要準備的工具一般有：螺絲刀、萬用表、斜口鉗、電工膠帶（盡量多帶）、開口扳手（需要根據蓄電池型號選擇攜帶不同尺寸的扳手）、絕緣手套、剪線鉗、液壓鉗、不同型號的螺絲等。

除此以外，還有水平儀、激光測距儀、電動液壓器、分貝儀、沖擊鉆等眾多的工具，各有各的用處。這些都是專業的安裝團隊都會配齊的裝備，若是客戶自行安裝可以借此參考。

3.安裝的大致流程

一般情況下，機架式UPS是主機與電池包配合使用的。

所以，應該先對UPS主機進行安裝，然后對電池包進行安裝。

安裝UPS主機，需要先對安裝的位置進行確認，同時進行整理，以便于更好的對主機進行放置與安裝，安裝的大致流程有如下步驟：

（1）線槽安裝

線槽應平整，無扭曲變形，內壁無毛刺，各種附件齊全；線槽的接口應平整，接縫處應緊密平直。

槽蓋裝上后應平整，無翹角，出線口的位置準確；線槽的所有非導電部分的鐵件均應相互連接和跨接，使之成為一個連續導體，并做好整體接地。

當線槽的底板對地距離低于2.4m時，線槽本板和線槽蓋板均必須加裝保護地線。

2.4m以上的線槽蓋板可不加保護地線；線槽經過建筑物的變形縫(伸縮縫、沉降縫)時，線槽本身應斷開，槽內用內連接板搭接，不需固定。保護地線和槽內導線均應留有補償余量。

（2）電纜鋪設

沿經勘查的路由布放、安裝電纜以形成電纜線路。

根據使用場合，可分為架空、地下(管道和直埋)、水底、墻壁和隧道等幾種敷設方式。

（3）UPS主機安裝

確認UPS外部的所有輸入輸出開關均處于斷開位置；連接電池電纜。

（4）電池包安裝

a、取出UPS的選件中的電池電纜組件，將電纜上標識為“電池模塊”的插頭插到電池模塊后面板上的任一電池接口。

b、將電池電纜標識為“UPSPE”的一端就近接地。

c、將電池電纜標識為“BAT+”、“BATN”、“BAT-”的一端分別連接到UPS輸入輸出端子排的“Bat+”、“BatN”、“Bat-”端子。

d、用螺絲刀將電池模塊的電池接口兩邊的固定螺桿擰緊，以防止電池電纜松動或脫落。

（5）整體上架：

拆封并安裝機柜，檢查機架式UPS運送過程中是否出現損壞。

根據之前的繪制，安排開始組裝支架，將支架固定后，將機架式UPS及電池柜放置在支架上，并采用水平儀校正水平度；然后是線路的連接。

（6）系統測試

在完成了外部的安裝后，就要進入系統的調試了。主要是檢查UPS不間斷電源的整流裝置、逆變裝置和靜態開關裝置的規格、型號是否符合設計要求。

確保內部接線連接正確，緊固件齊全，可靠不松動，焊接連接無脫落現象。

（7）清理現場

在完成機架式UPS的上架工作之后，需要對安裝現場進行衛生打掃，將安裝過程中遺留的包裝、膠帶、線頭等安裝垃圾清理干凈，這樣才算是一次完整的安裝過程。

二、機架式UPS安裝注意事項

1. UPS電源上架安裝前，事先檢查機器在運送過程中是否出現損壞。

2. 將機架式UPS及電池柜放置在支架上后，應該采用水平儀校正水平度。

3. 當用戶布線時，UPS電源的輸出需單獨進行拉線。在設置輸出專用插排時，需與日常用到的電插排區分開。

4. UPS電源溫度保持在0℃--40℃間，濕度保持在10%--90%間。不可安置于潮濕、臟亂、無空氣對流的環境內。

5. 檢查接地地線，接地電阻是否符合標準，均有助于UPS電源的安全運轉及防雷。

6. UPS輸入、輸出線徑的選擇，不能低于用電安全規范。

7. 三進單出的UPS，旁路前方及零線的進線線徑需是兩相前方的3倍。
