隨著手機處理器性能、以及5G時代到來需要處理的數據更多。手機等移動設備的性能越來越高，對于散熱性能也帶來了更大的挑戰。新出的旗艦機以及5G手機大多采用了VC液冷散熱。大部分同學可能對VC液冷散熱不熟悉， VC液冷散熱 相比銅管散熱有什么區別。帶著這些問題下面小編就為大家介紹下VC液冷散熱。

手機上的VC液冷

VC液冷散熱是什么意思？

VC液冷( 真空腔均熱板技術，英文名稱Vapor Chamber )又被稱之為 均溫板 、均熱板等， 是一種高效率傳遞熱量的方式。

最早由Celsia的散熱廠商為AMD高端顯卡提供的散熱解決方案，用來代替熱管散熱。

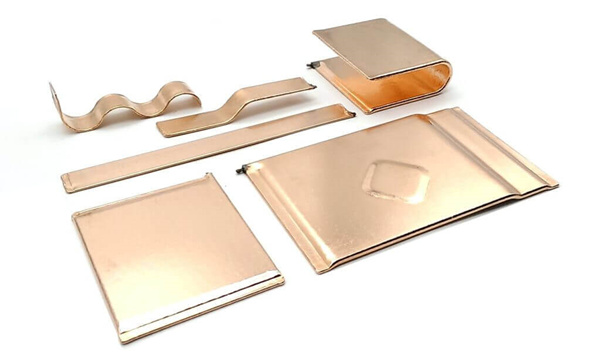

VC液冷散熱 均溫板

VC液冷工作原理：

• 均熱板底座受熱，熱源加熱銅網微狀蒸發器——吸熱

• 冷卻液( 純凈水)在真空超低壓環境下受熱快速蒸發為熱空氣(<104 Tor或更少)——吸熱

• Vapor Chamber采用真空設計，熱空氣在銅網微狀環境流通更迅速—導熱

• 熱空氣受熱上升，遇散熱板上部冷源后散熱，并重新凝結成液體—散熱

• 凝結后的冷卻液通過銅微狀結構毛細管道回流入均熱板底部蒸發源處—回流，回流的冷卻液通過蒸發器受熱后再次氣化并通過銅網微管吸熱>導熱>散熱，如此反復作用。

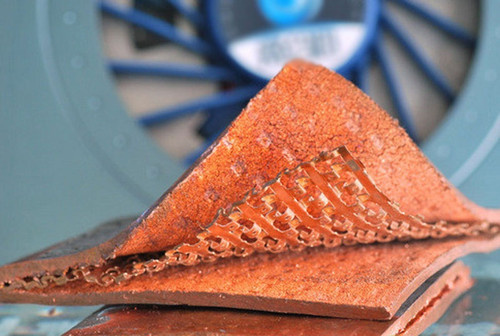

vc液冷 均熱板內部結構解剖圖

vc液冷 均熱板內部結構解剖圖

跟銅管散熱一樣：VC液冷散熱 均熱板內壁是一層毛細結構，內部充入液體并抽真空。當有熱量釋放后，內部液體氣化，轉移到冷凝層，在冷凝層受冷又凝結為水。從這個過程上講，熱管和VC看起來是一回事。

VC液冷跟熱管的區別

• 與熱管不同，VC均熱板產品制作上先抽真空再注入純水，以便能填滿所有微結構。充填的介質不用甲醇、酒精、丙酮等，而是使用除氣的純水，可提升均熱板的效能及耐用度。

• VC均熱板與熱導管之組合兩者基本上原理與理論架構相同，不同處在于：維度、制作工法、抽真空及注水程序等。均熱板實用上具備擴展熱阻低、均勻的熱通量、熱量快速擴散、重量輕等優點。

• 成本：

• 熱管散熱技術較為成熟，價格相對較低。VC均熱板散熱更快，不過造價比較高。一般用在體積較小、需要更快速散熱的電子產品上。

總結：

VC液冷散熱（常被稱為 均熱板 ）跟熱管散熱多是通過蒸發液體來快速傳導熱量，VC 均熱板 制造工藝更復雜，成本更高，但是相比熱管擁有更快的散熱速度。
