01 新興的VC均溫板

熱管雖然非常適合筆記本和手機這類超輕薄的移動設備，但在“瘦身風潮”肆虐的當下，無論是游戲本還是游戲手機也都以更性感的身材為榮，有限的內部空間用于很難安置更多、更長和更粗的熱管。

因此，業內迫切需要一種比熱管導熱效率更高的散熱部件。于是，名為VC（Vapor Chamber）的“均熱板”（又稱“均溫板”）便出現了。

02 VC均熱板的散熱原理

作為筆記本和智能手機的新型散熱方式，VC均熱板同樣屬于相變導熱的代表，也是由純銅打造的內部密封且中空（內壁不光滑，布滿毛細結構），并填充冷凝液的散熱單元，只是它的形態并非熱管的扁平“條狀”，而是呈現出更寬的扁平“片狀”。

VC均熱板的工作原理和熱管有相似也有不同，但大體上都包含傳導→蒸發→對流→凝固四個步驟。

首先，發熱源（芯片）運行時產生的熱量傳導至VC均熱板的蒸發端，內部的冷凝液會迅速吸收這些熱量并轉化為蒸氣，從而帶走大量的熱能。由于水蒸氣的潛熱性，VC均熱板的熱蒸汽會由高壓區擴散到低壓區（冷凝端），當蒸汽接觸溫度較低的內壁時會迅速凝結為液體并釋放熱能。最后，這些液體會利用毛細作用流回蒸發端，最終形成一個水氣并存的雙相循環系統。

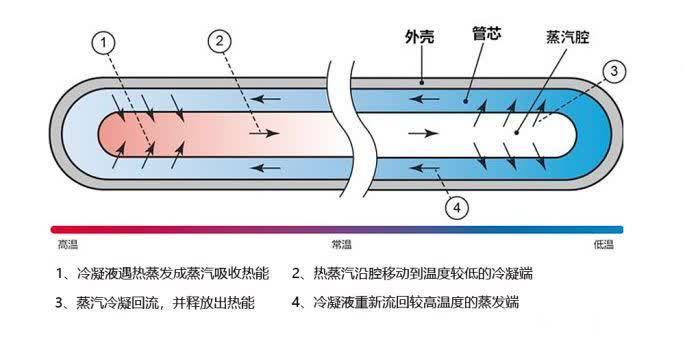

熱管的散熱原理

熱管和VC均熱板的差異主要表現在內部的傳導方式方式上。熱管受制于“條狀”形態，熱量（熱蒸汽）只能在左右兩個方向上進行線性傳導。此外，在熱管和發熱源（芯片）之間往往還需嵌入一層散熱基板，后者的材質、面積和填充物也會影響一定的導熱效率。

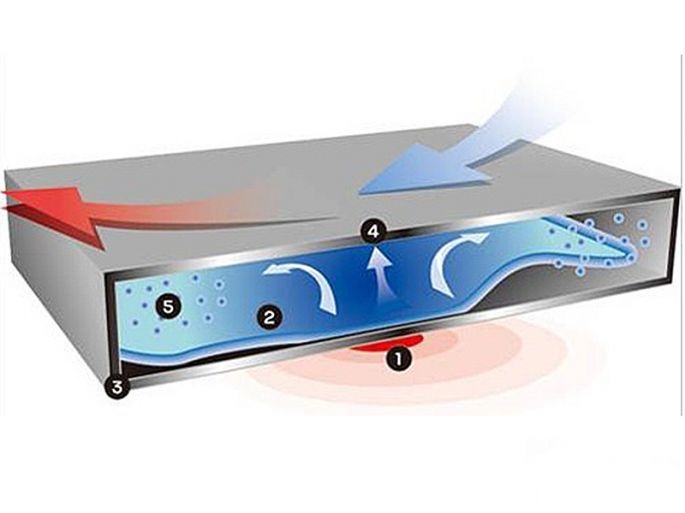

VC均熱板的工作原理

反觀VC均熱板，得益于其“片狀”的形態，熱量可以向多個水平方向傳導，冷凝的效率更高，而且它與熱源以及散熱介質的接觸面積更大，能夠使表面溫度更加均勻。由于VC均熱板和能與發熱源直接接觸無需基板，還可進一步降低熱阻。總之，更大面積的VC均熱板可以更好地減少熱點，實現芯片下的等溫性，較之熱管可以做得更薄，在水平方向上的散熱性能堪稱完美。因此，這種導熱單元更加符合目前筆記本和智能手機輕薄化、空間利用最大化的發展趨勢。

03 VC與熱管的混合應用

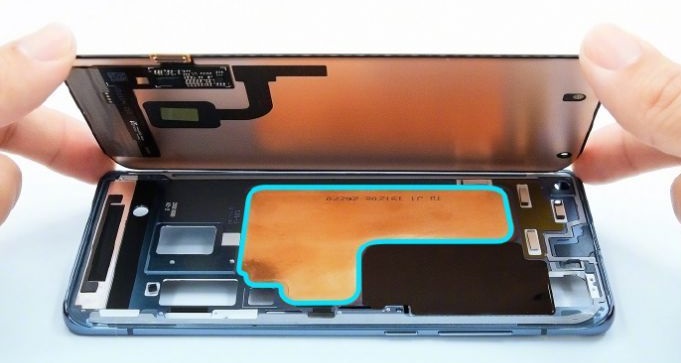

相對于熱管而言，VC均熱板的成本更高，所以它很難在筆記本領域迅速普及，但在高端智能手機身上卻已經有了燎原的趨勢。為了進一步提升散熱效率，無論是手機還是PC領域還出現了熱管和VC均熱板混搭的案例。

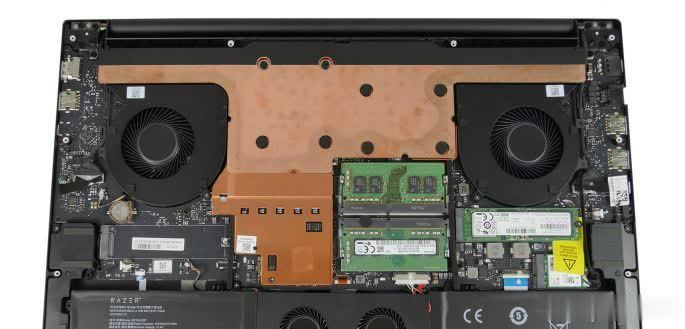

在PC領域，熱管和VC混搭常見于CPU散熱器，很多散熱器與CPU接觸的部分就是VC均熱板，而且它們還實現了均熱板與熱管的無縫結合，冷凝液和熱蒸汽可以在這兩種導熱單元之間循環，從最大限度挖掘出了蒸汽→液體→蒸汽的高效導熱特性
