摘要：液冷板結構對新能源汽車動力電池包的溫度均勻性具有顯著的影響。針對傳統“口琴管 ”液冷板存在均溫性 差、漏液風險高等不足，改進液冷板設計。通過流-熱耦合仿真方法研究了改進的“凸包 ”、“縱向”和“橫向”流道的三種 液冷板結構對 CTP 動力電池包低溫加熱及驅動耐久冷卻工況下傳熱性能的影響，結果表明，采用“橫向 ”流道結構液 冷板，在低溫加熱工況下，電池包最大溫差較采用“縱向”和“凸包 ”流道結構液冷板分別低 7.8 和 4.4 ℃;在驅動耐久冷 卻工況下，電池包最大溫差較采用“縱向”和“凸包”流道結構液冷板分別低 1.6 和 0.8 ℃。通過臺架實驗對采用“橫向” 流道結構液冷板的電池包進行熱工況驗證，電池包最大溫差在低溫加熱工況下不高于 7 ℃ , 在驅動耐久冷卻工況下不 高于 4 ℃ 。這表明“橫向 ”流道結構的液冷板具有良好的熱管理性能。

電池包是電動汽車的動力源。電池包性能會影響整車;續航里程和安全性 。在低溫環境下，電池包充放電性能將會 顯著下降，導致續航里程減少。電池包熱管理系統具備主動 或被動改善電池工作溫度環境條件的功能，可以改善低溫環;境下續航里程不足問題。研究改進動力電池包熱管理系;統，對推動新能源汽車發展具有重要意義。

電池?zé)峁芾硐到y(tǒng)主要作用是高溫下散熱，低溫下加熱或;者減少散熱。;散熱主要有四種冷卻方式，包括空氣自然冷卻 、強制通風冷卻、管道液體冷卻及相變材料冷卻 。其中管道液體冷卻采用流道式液冷板，它有較高冷卻效率和較低制 造成本的特點，為當前電池包采用的主流散熱方式。下文將 液體冷卻簡稱為液冷，液體流道式冷卻板簡稱為液冷板。

電動汽車用電池包的液冷板，流道大多采用“口琴管”結 構 。其存在兩方面缺點：其一是均溫性較差 ，因?yàn)榱鞯婪较?單一，液冷板與電池接觸面積小，熱阻較大，造成電芯內部溫 差大 ，在大電流充放電及低溫加熱時，對電池性能損害作用 大；其二是這種流道結構存在較高的漏液風險，因?yàn)榭谇俟?液冷板安裝在電池包內部，無法做到干濕環境隔離 ，如果冷 卻流道密封出現問題，冷卻液會泄露，冷卻液能造成模組電 路短路，會引發熱失控事故。安裝在內部的液冷板會占用電 池包有效空間，減少用于電芯安裝的空間，使電池包能量減 少，縮短電動車?yán)m(xù)航里程。

針對“ 口琴管 ”結構液冷板存在的問題 ，改進 CTP(cell;to Pack)動力電池包的液冷板流道設計，建立三種不同流道結構的液冷板模型 。通過流 - 熱耦合仿真方法研究了改進的“ 凸 包 ”、“縱向”和“橫向 ”流道的三種液冷板結構對 CTP 動力電;池包低溫加熱及驅動耐久冷卻性能的影響和液冷板結構對;動力電池包低溫加熱性能的影響，然后進行臺架實驗 ，最后 結合仿真及實驗結果確定了合理的冷卻板結構參數。

1 液冷板冷卻傳熱模型

液冷板冷卻傳熱模型主要包括流道流體流動控制方程;及電芯與環境溫度的熱交換兩個部分。

1.1;流道流體流動控制方程

任何流體流動時傳質傳熱過程，均應符合質量守恒定;律 、動量守恒定律和能量守恒定律[4] 。液冷板流道中流場控 制方程見式(1)~式(3)。

質量守恒定律，即流體連續方程：

動量守恒定律，即 N-S 方程：

能量守恒定律為：

式中：?;為拉普拉斯算子；V;為速度矢量；p;為壓力，Pa；ρ;為冷卻液密度，kg/m3；Cp;為冷卻液壓力比熱熔，J/(kg·K)；λ;為冷卻 液導熱系數 ，W/(m·K)；μ;為冷卻液動力黏度系數；E;為總能 量，J；u、v;和;w;分別為X、Y;和;Z;方向的速度；t;為時間，s。

1.2;電芯傳熱

電芯內部熱量傳遞方式可分為熱傳導 、熱輻射和熱對流 等三種方式 。通過熱輻射傳導的熱量與另外兩種方式相比， 在總傳熱量中占比很小 。為簡化傳熱模型，通常只考慮熱傳 導和熱對流。電芯的產熱過程遵守?zé)崃渴睾惴匠蹋?/p>

式中：Qw;為電芯總熱量；Qe 為電芯和周?chē)h(huán)境發生對流換熱 的熱量；Qa;為電芯本身吸收的熱量，這部分熱量表現為電芯 的溫度變化 ΔT。

熱傳導是指電芯內部產生的熱量依靠微觀粒子熱運動;向電池壁面?zhèn)鬟f，該過程遵守傅里葉定律：

式中：q1 為熱傳導過程中的熱流密度，W/m2；Kn;為;n;向(電池壁 面的法線方向)導熱系數，W/(m · K)；?T?n;為沿;n;方向的溫度 梯度，K/m；“-”為熱量傳遞指向溫度降低的方向。

熱對流是指?jìng)鲗?dǎo)到電芯表面的熱量通過環境中流體對;流作用來交換熱量，它符合牛頓冷卻方程：

式中：q2;為熱流密度，W/m2；hf 為對流換熱系數，W/(m2;· K)；TS 為電芯表面溫度，K；TB 為電芯周?chē)黧w溫度，K。

由電芯生熱機理可知，在電芯環境處于常溫時，電芯能 及時將自身的熱量釋放出去 。但在外界環境變化時，會導致 電芯性能改變，其自身生熱同樣發生變化。

電芯熵?zé)嵯禂?shù)對高倍率充放電影響不是很大，只會影響 電芯傳熱過程的溫度變化 ，可以忽略，這為簡化熱模型提供了條件。

2 熱仿真模型

2.1;幾何模型

通常，熱仿真模型是建立在幾何模型基礎上 ，然后將模 型移至熱仿真軟件中，加載賦值熱傳導模式及參數，進行熱 仿真計算和分析。

液冷板由上蓋平板和具有流道結構的下蓋板等兩部分;組成，其流道密閉耐壓實驗需滿足 2.0 × 105 Pa 以上壓力要求 。 假設流道截面是矩形，流道過寬，其耐受壓力值變小，與電芯 接觸的上蓋平板的散熱貼合面將發生鼓脹，這會影響傳熱效 果和結構安全。;依據設計經驗，液冷板流道寬度不宜超過 20 mm，實際應用時還會留有耐壓冗余；流道高度超過 4;mm，液 冷板的上蓋板過薄，這會影響流道的爆破壓力，損害液冷板 安全及可靠性。

電池包液冷板多為鋁板 ，流道有“ 凸包 ”、“縱向”和“橫 向”等三種不同結構方式 。這三種結構液冷板見圖 1~圖 3。 三種流道結構，其流道均設置為寬 20 mm，高 4 mm，上下蓋板 厚度 1.0;mm。進行三維建模及熱仿真分析 。 圖 4 為 CTP 動 力電池包示意圖。

圖4 CTP 動力電池包示意圖

2.2;網格劃分

在 CFD 分析軟件(STAR-CCM+)中進行網格劃分，面網格 劃分應保證拓?fù)鋷缀尾皇д?，數量為 1;063 萬個。在體網格 劃分中，冷卻液采用多面體加棱形邊界層網格，其他部件采 用多面體網格，數量為 813 萬個 。冷卻液邊界層為 2 層，第一 層厚度 0.05 mm，總厚度 0.2 mm。

2.3 模型參數與邊界條件

電池包必須通過低溫加熱及驅動耐久實驗，這是整車應 用時比較苛刻的工況，能夠真實呈現出液冷板熱管理效能及 極限能力 。電池包進行仿真時模擬了這兩種工況 。電池包為CTP(cell to pack)結構，共有 116 只單體電池串聯組成 。表 1 為 仿真時電池包的基本數據 。表 2 和表 3 為仿真時初始邊界條 件。;圖 5 為電芯廠提供的驅動耐久工況下電池發熱量數據。

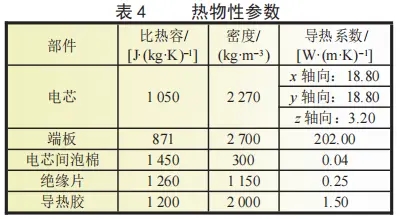

表 4 為電池包內各部件熱物性參數及邊界條件，電池包 內為自然對流散熱，各表面對流換熱系數通常按 5 W/(m2 · K) 設置，邊界換熱溫度按環境溫度設置。

3 仿真結果與分析

3.1 低溫加熱工況

3.1.1“ 凸包”液冷板熱仿真

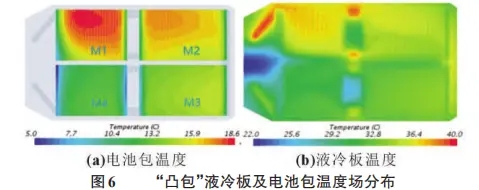

圖 6;為“凸包 ”液冷板、電池包的溫度場分布情況 。 由圖 6(a)可知，此時電池包最高溫度為 18.6;℃ , 出現在 M1 區，M1 區是模組進水端；最低溫度為 5;℃ , 出現在 M4 區，M4 區是模組出水端 。電池包四個分區最大溫差為 13.6;℃。

由圖 6(b)可知，液冷板最高溫度為 40;℃ , 出現在進水口 處，最低溫度為 22;℃ , 位于出水口處 。冷卻液溫度隨著液冷 板內流動路徑的增長而逐漸降低，其最大溫差為 18;℃。

3.1.2;“縱向”液冷板熱仿真

圖 7;為“縱向 ”液冷板及電池包溫度場分布情況 。 由圖 7 (a)可知，電池包最高溫度為 22;℃,與最低溫度 5;℃相比，溫差 為 17;℃。

由圖 7(b)可知，液冷板的最高溫度為 40;℃ , 最低溫度為 21.2;℃ , 分別出現在進水口處和出水口處，溫差 18.8;℃。

3.1.3;“橫向”液冷板熱仿真

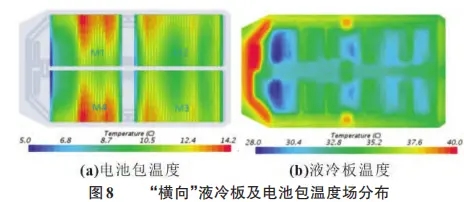

圖 8;為“橫向 ”液冷板及電池包溫度場分布情況 。 由圖 8 (a)可知，電池包最高溫度 14.2;℃,與最低溫度 5;℃之間相差 9.2;℃。

由圖 8(b) 可 知 ，液 冷板 最 高 溫度 為 40;℃ , 最 低溫度 為 28;℃ , 分別出現在進水口處和出水口處，溫差 12;℃。

3.2 驅動耐久工況

3.2.1“ 凸包”液冷板熱仿真

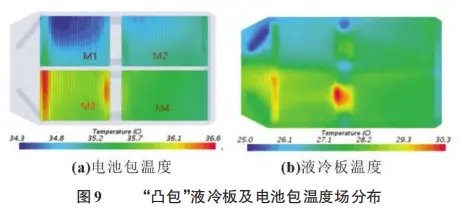

圖 9 為“凸包 ”液冷板及電池包溫度場分布情況 。 由圖 9 (a)可知，電池包最低溫度 34.3;℃出現在 M1 區，M1 是模組進水端；最高溫度 36.6;℃出現在 M4 區，M4 是模組出水端。電 池包溫差為 2.3;℃。

由圖 9(b)可知，液冷板最低溫度為 25.0;℃ , 出現在進水口 處；最高溫度為 30.3;℃ , 出現在出水口處 。隨著液冷板內流 動路徑的增長，冷卻液溫度逐漸升高，溫差為 5.3;℃。

3.2.2;“縱向 ”液冷板熱仿真

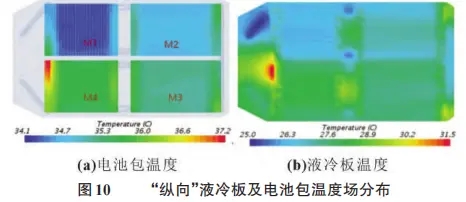

圖 10 為“縱向 ”液冷板及電池包溫度場分布情況 。 由圖 10(a)可知，此時電池包最低溫度 34. 1;℃,與最高溫度 37.2;℃ 之間相差 3. 1;℃。

由圖 10(b)可知 ，液冷板最低溫度為 25;℃ , 最高溫度為 31.5;℃ , 分別出現在進水口處和出水口處，溫差 6.5;℃。

3.2.3;“橫向 ”液冷板熱仿真

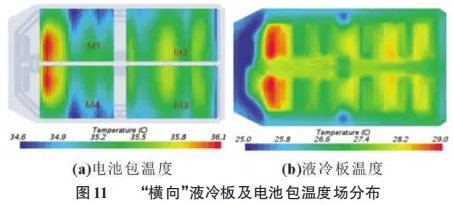

圖 11 為“橫向 ”液冷板及電池包溫度場分布情況 。 由圖 11(a)可知，電池包最低溫度為 34.6;℃,與最高溫度 36. 1;℃相 差 1.5;℃。

由圖 11(b)可知 ，液冷板最低溫度為 25;℃ , 最高溫度為 29;℃ , 分別出現在進水口處和出水口處 。隨著流動路徑的增 長，冷卻液溫度不斷升高，溫差 4.0;℃。

3.3 熱仿真結果分析

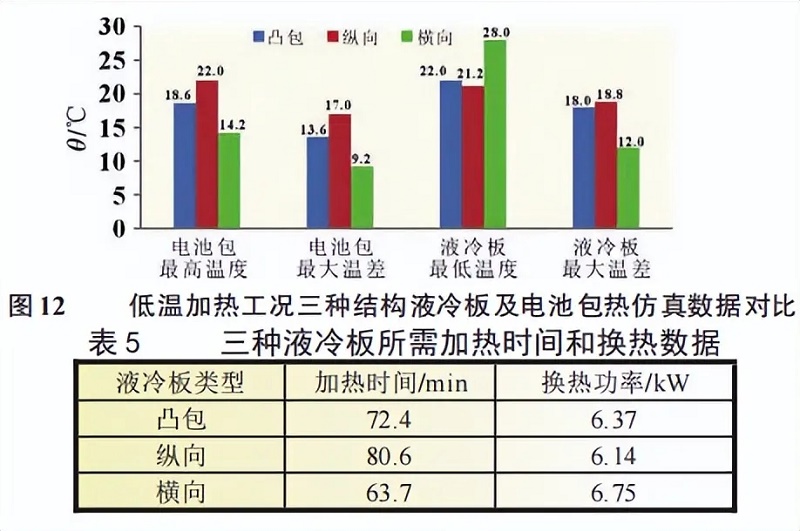

低溫加熱工況下，三種流道結構的液冷板及電池包熱仿;真數據對比見圖 12;。三種液冷板所需加熱時間和換熱數據;見表 5 。采用“橫向 ”液冷板的電池包最高溫度為 14.2;℃ , 最 大溫 差為 9.2;℃ 。 液冷板 最 低溫度 為 28;℃;, 最 大溫 差為 12.0;℃ 。 液 冷板 平 均 換 熱功 率為 6.75;kW，加 熱 時 間 63.7min。與采用“ 凸包 ”、“縱向 ”液冷板的電池包比 ，加熱時間 短，換熱效果好。

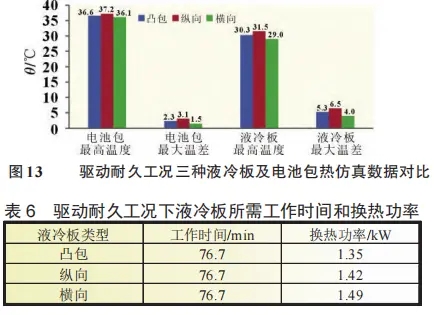

驅動耐久工況下，三種流道結構的液冷板及電池包熱仿;真數據對比見圖 13;。三種液冷板所需工作時間和換熱數據;見表 6。

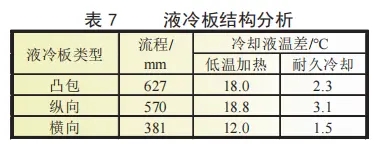

采用“橫向 ”液冷板的電池包最高溫度為 36. 1;℃ , 最大溫 差為;1.5;℃ 。液冷板 平 均 換 熱功 率為;1.49;kW，與 采 用“ 凸 包 ”、“縱向 ”液冷板的電池包比，換熱功率最高，換熱效果好 。 三種結構液冷板流體均勻性、流程 、冷卻工質溫差等參數見 表 7。

通過對采用不同流道結構液冷板的電池包各工況下溫;度場數據的比較分析，發現影響電池包換熱效果的主要因素 有兩個：

其一是流道流程長短，這個“流程”特指電芯底部換熱區 下面液冷板的流道內，流體流入該區域的起點至流出該區域 的終點的距離 。流程越長，流道內冷卻工質溫度變化越快 ， 換熱效率越好。

其二是流道流體均勻性，流體越均勻 ，換熱效果越好 。 “ 橫向 ”流道采用 Y 向進液方式，調節電池包各模塊下液冷板 流道流體均勻性，有效提高了電池包整體換熱效率。

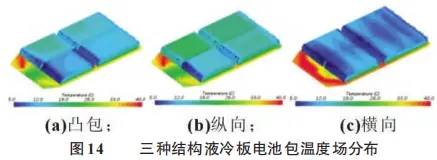

圖 14;為采用的電池包溫度場分布 。從圖可看出 ，采用 “ 橫向 ”液冷板電池包的電芯之間溫差比其他兩種小，溫度均 勻，說明其熱管理效果好。

綜上，橫向流道液冷板結構熱管理性能相對其他兩種方 案較為優越，是一種較為理想的液冷板結構。

4 實驗驗證

4.1 低溫加熱臺架實驗

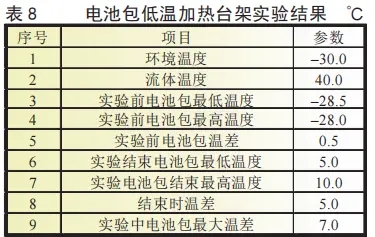

對“橫向 ”流道液冷板進行低溫加熱臺架實驗，實驗要求與仿真工況相同，流道內流體流量 10;L/min 。 電池包被加熱 到規定溫度 5;℃時，用時 3;420;s 。 電池包最高溫度為 10;℃ , 最大溫差為 7;℃ 。低溫加熱臺架實驗結果見表 8。

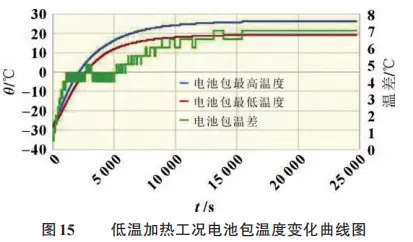

實驗過程中，電池包溫差變化緩慢，未超過 7;℃ 。這說明 采用“橫向 ”流道液冷板的電池包熱管理效果良好 。低溫加熱工況電池包溫度變化曲線見圖 15。

4.2;驅動耐久工況臺架實驗

對“橫向 ”流道液冷板進行驅動耐久臺架實驗，實驗要求;與仿真工況相同。電池包初始電量為 100%，對電池包以規;定制度放電。;實驗結束電池包電量為 1. 1%。電池包驅動耐 久臺架實驗結果見表 9 。 當驅動耐久實驗結束時，電池包溫 度為 36. 1;℃ 。實驗中電池包最高溫度 45;℃ , 實驗過程中最 大溫差為 4.0;℃。

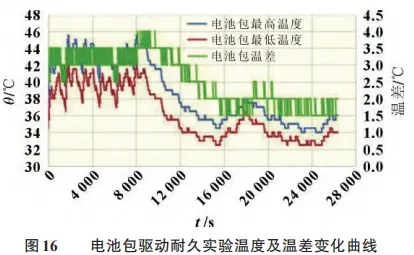

電池包驅動耐久實驗溫度及溫差變化曲線見圖 16 。實驗 過程中，溫差幾乎沒有變化，說明散熱過程穩定，散熱效果較好。

4.3;熱仿真與臺架實驗數據比較

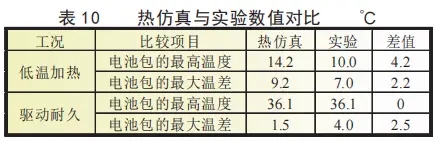

熱仿真與實驗數值對比見表 10，低溫加熱工況，電池包;最高溫度實驗值比熱仿真值低;4.2 ℃; 電池包最大溫差實驗;值比熱仿真值低 2.2;℃ 。驅動耐久冷卻工況，電池包最高溫 度，實驗值與熱仿真值一致；電池包最大溫差實驗值比熱仿 真值高 2.5;℃。

實驗值與熱仿真值之間存在差別主要是由以下幾個方;面因素引起的。;首先，電池包結構復雜 ，仿真過程中對電池 包結構和被動散熱環境做了簡化；其次 ，實驗過程中使用溫 箱模擬電池包在整車上使用時的溫度環境，這與實際存在一 定差別。

電池包低溫加熱工況與驅動耐久冷卻工況的最大溫差;實驗值與仿真值基本一致，差值小于 3;℃ , 數據說明熱仿真是 有效和可信的。

5 結論

針對 CTP 動力電池包傳統“ 口琴管 ”液冷板存在的問題 與缺陷 ，做了液冷板流道的設計改進。;結合改進的“ 凸包”、 “ 縱向”和“橫向 ”流道液冷板結構，建立三維流-熱耦合電池包;仿真模型;。通過仿真得到電池包兩種工況下相關特征溫度。;用臺架實驗對仿真優化后的“橫向;”液冷板電池包散熱有效;性進行了驗證。

在流道寬度 、流道高度及蓋板厚度相同條件下，采用“橫 向 ”液冷板電池包，與采用“縱向 ”及“凸包 ”液冷板的電池包相 比，其低溫加熱及驅動耐久冷卻工況下的散熱效果更好些。

采用“橫向 ”液冷板，與采用“縱向”和“ 凸包 ”液冷板相 比 ，在低溫加熱工況 ，電池包 最大溫 差低，分別 低了 7.8;和 4.4;℃;所需加熱時間也少了，分別少用 16.9 和 8.7 min。在驅 動耐久冷卻工況，將采用三種液冷板電池包最大溫差相比較 后，發現“橫向”比“縱向”和“凸包 ”分別低 1.6;和 0.8;℃。

依據熱仿真優化結果 ，加工研制了“橫向 ”液冷板 ，“橫 向 ”液冷板裝在 CTP 電池包上進行臺架實驗 。實驗中電池包;最大溫差低溫加熱工況下為 7 ℃ , 驅動耐久冷卻工況下為;4;℃ 。數據說明“橫向 ”液冷板傳熱性能優異，電池包熱管理 效果良好，改進設計是合理有效的。
