采用多通道直冷板的兩相循環冷卻系統實驗研究
摘要:
本文搭建了以R1233zd(E)為工質的多通道直冷板兩相循環冷卻系統,并在冷凝溫度為10、15、20 ℃,質量通量為147~882 kg/ (m2·s),熱流密度為7. 73~39. 75 kW/ m2 工況下對系統熱力學循環和冷卻性能進行實驗研究。實驗結果表明:質量通量上升,出口制冷劑焓值降低,熱流密度上升,蒸發壓力與出口制冷劑焓值升高。不同熱流密度下冷板壁面溫度隨質量通量的變化趨勢有所不同:當熱流密度為7. 73 kW/ m2 時,制冷劑質量通量由147kg/ (m2 ·s)增至735 kg/ (m2·s),局部壁面最大溫差由2. 9K 降至1. 6 K;當熱流密度為39. 75 kW/ m2 時,局部壁面最大溫差由3. 6 K 增至5. 2 K。不同質量通量下,表面?zhèn)鳠嵯禂?shù)隨熱流密度增加有不同幅度的升高:質量通量為147 kg/ (m2 ·s)時,表面?zhèn)鳠嵯禂?shù)由1 843 W/ (m2 ·K)增至4 528 W/ (m2 ·K);而質量通量為588 kg/ (m2 ·s)時,在相同條件下表面?zhèn)鳠嵯禂?shù)由1 536 W/ (m2 ·K)增至3 569 W/ (m2 ·K)。
關鍵詞 兩相冷卻;表面?zhèn)鳠嵯禂?shù);冷卻性能;直冷板
隨著新能源汽車、電子信息技術等產業的不斷發展,換熱需求不斷增大,對設備的緊湊性要求也越來越高。利用制冷劑在微細通道內流動沸騰換熱的兩相循環冷卻技術,作為能夠進一步提升冷卻能力、減小設備尺寸的方法,近年來備受關注 。
目前,兩相循環冷卻系統在數據中心熱管理、高熱流密度設備散熱等領域已有研究和應用。張雙設計了數據中心用泵驅動兩相循環流動冷卻系統,并利用焓差室模擬數據中心環境,研究了其換熱性能、流量特性和控制策略。研究表明:當室內外溫差為10 ℃ 與25 ℃ 時,該系統的COP 分別為3. 75 和9. 37。馬躍征提出一種磁力泵驅動兩相冷卻復合制冷系統,并以室內溫度為25 ℃、熱負荷為7. 3kW 的小型數據中心為例進行計算,證明該復合機組在哈爾濱和石家莊地區泵循環模式運行時間比例分別為49. 3%和29. 3%。E. J. Choi 等 搭建了以電加熱塊模擬高熱流密度燃料電池的泵驅動兩相回路,實驗研究了HFE-7100 在小通道冷板內的兩相傳熱特性,結果表明在燃料電池通常產熱速率下,該設計能夠保證壁面溫度小于63 ℃,溫度標準差小于0. 5℃,然而當壓力增至0. 15 MPa 時壁面溫度將升至71. 6 ℃。孟慶亮等 將電加熱器作為模擬熱源,實驗研究了該技術應用于航天遙感電子設備高精度溫度控制時的動態響應特性,并提出了提高系統穩定性的手段。Zhu Yue 等 設計了應對多變工況的兩相流動電池?zé)峁芾硐到y(tǒng)并進行了實驗研究,結果表明,當熱流密度由0. 11 W/ cm2 增至0. 6 W/ cm2 時,流量為0. 2 L/ min 時冷板表面?zhèn)鳠嵯禂?shù)上升27. 1%,而當流量為1. 67 L/ min 時表面?zhèn)鳠嵯禂?shù)下降23. 3%。
上述文獻表明,兩相循環冷卻系統在多種領域具有應用前景,然而循環中包含復雜相變過程,因此相比于單相冷卻,該系統對運行工況更為敏感。為此,本文搭建了采用多通道直冷板的兩相循環回路,對其冷卻能力及影響因素進行了實驗研究,重點分析了制冷劑質量通量、熱流密度及冷凝溫度對系統熱力學循環及冷板換熱特性的影響機制,以期為兩相循環冷卻系統的應用提供理論依據。
1 實驗裝置與方法
1. 1 實驗裝置

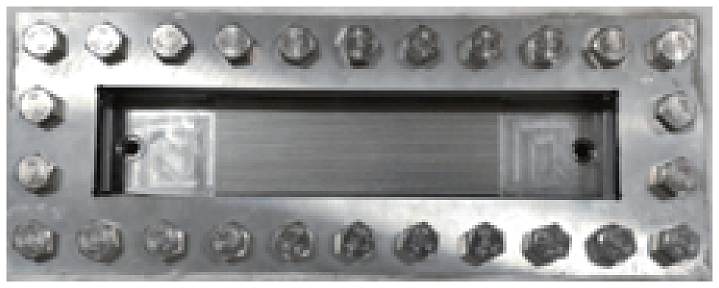

圖1 所示為循環回路的示意圖。儲液罐內的制冷劑由微型液體齒輪泵驅動,經過針閥和質量流量計后,進入預熱器。流經冷板后,制冷劑進入冷凝器,與恒溫水浴A 內的冷卻水換熱冷凝后,回到儲液罐。圖2 所示為實驗段直冷板的俯視圖,該冷板由一塊6061 鋁合金制成,外形尺寸為320 mm×120 mm×20 mm,內部流域尺寸為240 mm×50 mm×1. 5 mm,該尺寸與常見汽車電芯規格相似。流域內部設置21 根長度為140 mm 的平行小通道,截面尺寸為1. 5mm×1. 5 mm。冷板通道區域正下方安裝了鋁合金塊,并在內部沿豎直方向均勻布置了30 根直徑為6mm,長為30 mm 的氧化鎂電加熱棒作為模擬熱源 。通道的上表面由一塊蓋板將石英玻璃壓緊,并用PTFE 墊片密封。
圖1 循環回路
圖2 實驗段直冷板
1. 2 數據采集

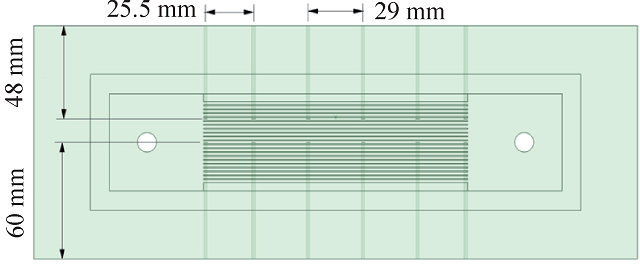

在循環回路各主要部件的進出口處,分別安裝了Pt100 鉑電阻和壓力變送器,用于測量制冷劑的溫度和壓力。制冷劑的流量通過質量流量計測量,同時采用兩個渦輪流量計記錄水浴側冷卻水的流量。冷板內部溫度通過T 型熱電偶測量。冷板通道與熱電偶安裝位置如圖3 所示,在冷板兩側各鉆有6個深度為48 mm 和60 mm 的孔,孔的頂端恰好位于第5、11 根流道下方2. 5 mm 處,在孔內埋入T 型熱電偶并用導熱硅脂填滿縫隙,以測量直冷板內不同位置處的壁面溫度。
圖3 冷板通道與熱電偶安裝位置
1. 3 實驗方法

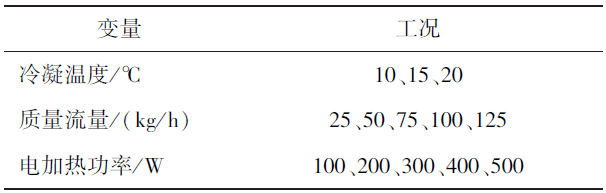

本實驗使用的制冷劑工質為低壓制冷劑R1233zd(E),該制冷劑在標準大氣壓下沸點約為17. 8 ℃。在實驗過程中,通過改變冷凝器側恒溫水浴的溫度,選擇了10、15、20 ℃三個冷凝溫度,通過改變齒輪泵的轉速控制制冷劑的質量流量,調節電加熱功率改變冷板表面的熱流密度。實驗過程中未開啟預熱器。實驗工況如表1 所示。
表1 實驗工況
2 數據處理
2. 1 實際吸熱量標定

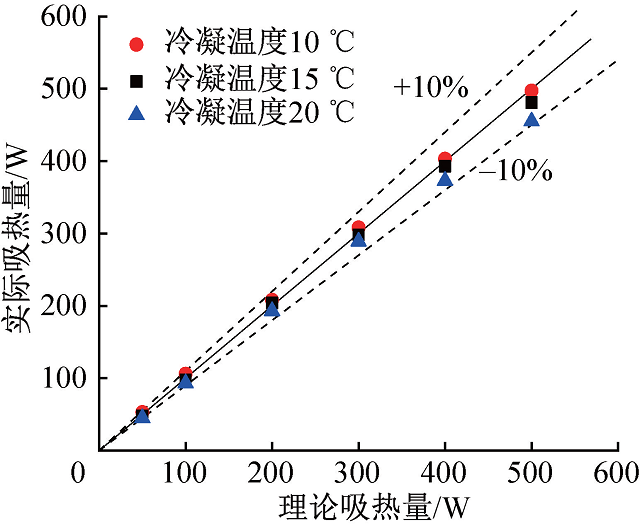

實驗開始前,使制冷劑以過冷液體狀態與冷板換熱,通過測量單相制冷劑進出口的溫度變化,對制冷劑實際吸熱量進行標定。結果如圖4 所示,在實驗工況范圍內,制冷劑實際吸熱量與電加熱功率的偏差小于10%。
圖4 制冷劑實際吸熱量標定
2. 2 流動沸騰換熱表面?zhèn)鳠嵯禂?shù)
本實驗通過埋入冷板的熱電偶測量冷板的內部溫度,根據傅立葉導熱推算實際壁面溫度,并計算冷板壁面平均溫度與溫度標準差:
式中:Twall 為測點處冷板壁面溫度,℃;Ttc 為熱電偶測點溫度,℃;q 為冷板內的熱流密度,W/ m2 ;δ為熱電偶布置點與冷板壁面間的距離,m;λ 為冷板材料的導熱系數,約為164 W/ (m2 ·K);Tavg 為冷板壁面平均溫度,℃;i 為熱電偶測點編號;σTwall 為壁面溫度標準差,℃。
為了便于計算無量綱數并橫向?qū)Ρ?將系統質量流量折算為直冷板內的質量通量,計算式如下:
式中:G 為直冷板內質量通量,kg/ (m2 ·s);m 為質量流量,kg/ h;n 為通道數量;Wch、Hch 分別為單根通道的寬度與高度,m。
本文直冷板設計中,通道間隔僅為0. 5 mm,可以看作設置在冷板壁面上的等截面直肋。因此冷板內壁面對制冷劑施加的實際熱流密度為肋化后的熱流密度,計算式如下:

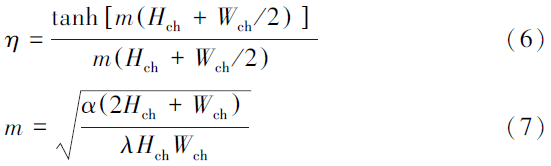

式中:qeff 為肋化后的壁面熱流密度,W/ m2 ; Qeff為經過單相標定后的制冷劑實際吸熱量,W;Nch 為冷板通道的數量;Lch、Wch、Hch 分別為冷板通道的長度、寬度與高度,m;η 為冷板通道間隔的肋效率,其計算方法如下:
需對式中表面?zhèn)鳠嵯禂?shù)α 進行迭代計算,當連續兩次計算得到的表面?zhèn)鳠嵯禂?shù)偏差小于1%,視為迭代收斂,計算方式如下:
式中:qeff 的初始值定為忽略肋面積的名義壁面熱流密度,W/m2 ;Tfluid 為冷板進出口制冷劑溫度的平均值,℃。
2.3 不確定度分析

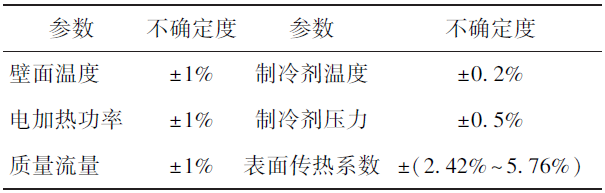

表2 所示為本文所用到各參數測量值與計算值的不確定度,其中合成不確定度的計算式如下:
表2 參數不確定度
3 實驗結果及分析
3. 1 系統熱力學循環

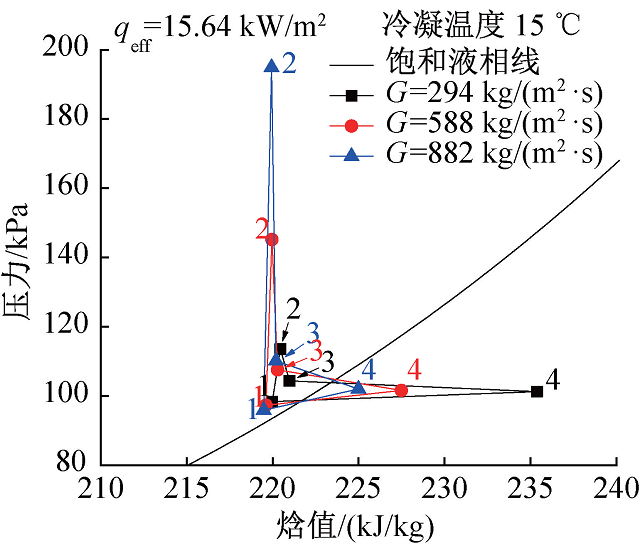

圖5 所示為制冷劑不同質量通量下系統熱力學
循環及各點壓力和焓值的變化。1-2 階段為齒輪泵驅動制冷劑的過程;3-4 階段為制冷劑在冷板內的蒸發換熱過程;4-1 階段為制冷劑在冷凝器內冷凝的過程。
圖5 制冷劑質量通量對系統熱力學循環的影響
泵轉速的提高使泵出口處制冷劑壓力上升,為循環系統提供更大的流量。制冷劑質量通量提升,系統流動阻力增加,蒸發壓力略有上升。在熱流密度為15. 64 kW/ m2 時,當質量通量由294 kg/ (m2 ?s)增至882 kg/ (m2 ?s) 時,泵出口至冷凝器的壓力損失由15. 1 kPa 增至98. 9 kPa,冷板內的壓力損失由3.1kPa 增至8.1 kPa,冷板進出口的平均壓力由102. 8kPa 增至106. 1 kPa。同時,單位時間內更多的制冷劑流經冷板,冷板出口處制冷劑焓值由235. 38 kJ/ kg降至224. 99 kJ/ kg,相變程度減弱。

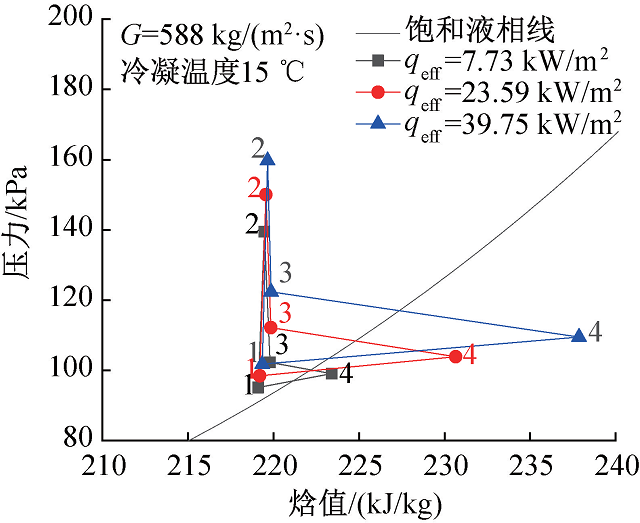

圖6 熱流密度對系統熱力學循環的影響
圖6 所示為不同熱流密度下系統熱力學循環及各點壓力和焓值的變化。在制冷劑質量通量為588kg/ (m2 ·s)時,熱流密度由7. 73 kW/ m2 增至39. 75kW/ m2 ,冷板出口制冷劑焓值由223.40 kJ/ kg 升至237. 86 kJ/ kg,相變程度增加。同時,由于制冷劑整體蒸發量上升,循環各點壓力均升高,平均蒸發壓力由100. 7 kPa 增至115. 9 kPa,對應的蒸發溫度也由18. 1 ℃升至21.9 ℃。熱流密度的提升還導致直冷板中氣相組分的增加,由于氣體流動阻力大于液體,冷板進出口制冷劑壓降由3.2 kPa 增至12.8 kPa。
圖7 冷凝溫度對系統熱力學循環的影響

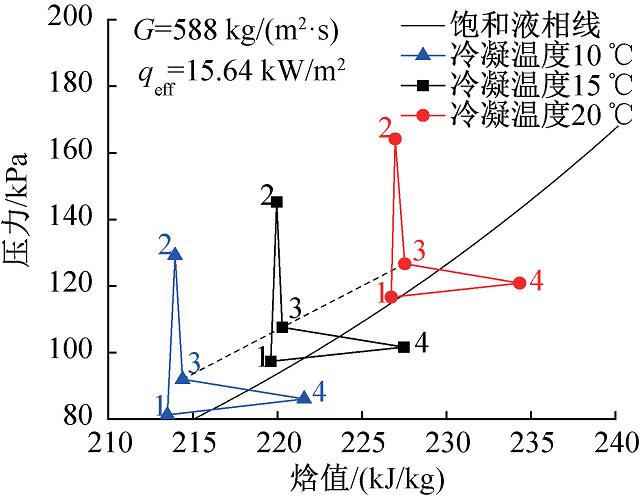

圖7 所示為不同冷凝溫度下系統熱力學循環及各點壓力與焓值的變化。由圖7 可知,制冷劑質量通量與冷板的熱流密度不變時,隨著冷凝溫度上升,系統的熱力學循環形狀基本一致,但各點的壓力和焓值均有所增加(在壓焓圖中表現為循環整體向斜上方平移),制冷劑在冷板內的蒸發溫度隨之上升,冷板入口處制冷劑過冷度略有減小,系統相變程度得到強化。
3. 2 冷卻性能
圖8 冷板壁面平均溫度隨質量通量的變化

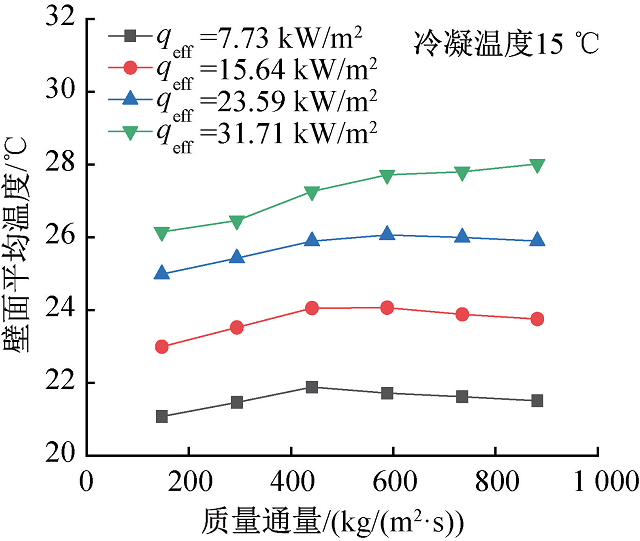

冷板的壁面溫度是兩相循環冷卻性能最直觀的表現。圖8 所示為冷板壁面平均溫度隨制冷劑質量通量的變化。由圖8 可知,隨著質量通量由147 kg/(m2 ·s)逐漸增至882 kg/ (m2 ·s),不同熱流密度下冷板壁面平均溫度的變化趨勢不同。制冷劑質量通量的增加在強化其對流換熱的同時會導致沸騰換熱的弱化,這是造成冷板壁面溫度隨著質量通量上升非單調變化的主要原因。例如,在熱流密度為7. 73 kW/m2 時,隨著制冷劑質量流量增加,冷板壁面溫度明顯上升,當制冷劑質量通量達到441 kg/ (m2 ·s)時壁面平均溫度達到最大,為21. 9 ℃。隨著質量通量進一步上升,強制對流換熱占主導地位并逐漸得到強化,冷板壁面溫度略有下降。隨著熱流密度上升,制冷劑沸騰相變程度逐漸增加,壁面平均溫度達到最大值時所對應的質量通量也升高。當熱流密度達到31.71kW/m2 及以上時,實驗范圍內未觀察到明顯的壁面溫度下降趨勢。
圖9 冷板壁面平均溫度隨熱流密度的變化

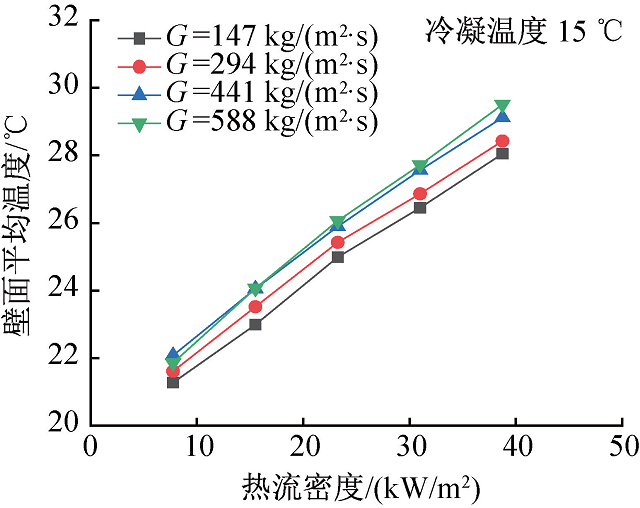

圖9 所示為冷板壁面平均溫度隨熱流密度的變化。隨著施加在冷板上的熱流密度逐漸上升,冷板壁面溫度顯著提高。當熱流密度由7. 73 kW/ m2 增至39. 75 kW/ m2 時,不同流量下的壁面平均溫度均上升6 ℃以上。隨著熱流密度上升,冷板內蒸發壓力上升,導致制冷劑在冷板中的蒸發溫度隨之升高。同時冷板壁面與制冷劑的溫差將增大。在這兩方面因素協同作用下,冷板壁面溫度將隨著熱流密度的改變發生顯著變化。
圖10 冷板壁面溫度標準差隨質量通量的變化

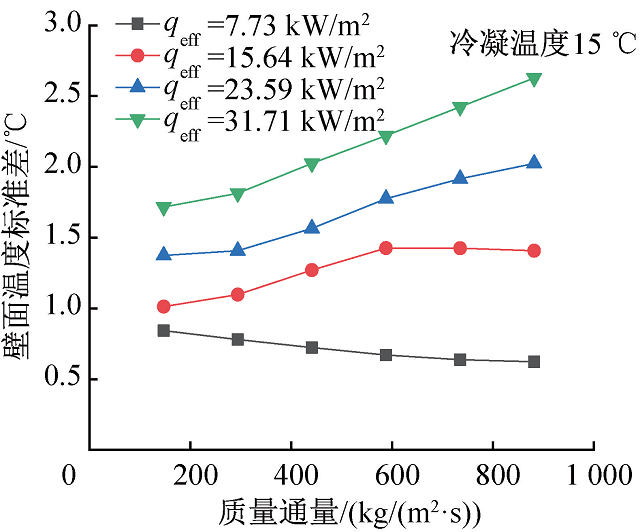

圖10 所示為冷板壁面溫度標準差隨制冷劑質量通量的變化,反映了冷板壁面溫度分布均勻性。由圖10 可知,熱流密度越大,冷板壁面溫度標準差越大。不同熱流密度下冷板壁面溫度標準差隨質量通量的變化略有不同。當熱流密度為7. 73 kW/ m2 時,隨著質量通量由147 kg/ (m2 ·s)增至882 kg/ (m2 ·s),冷板壁面溫度標準差單調減小; 當熱流密度為23. 59 kW/ m2 時,冷板壁面溫度標準差先增大后略有下降;當熱流密度達到31. 71 kW/ m2 及以上時,冷板壁面溫度標準差單調增加。

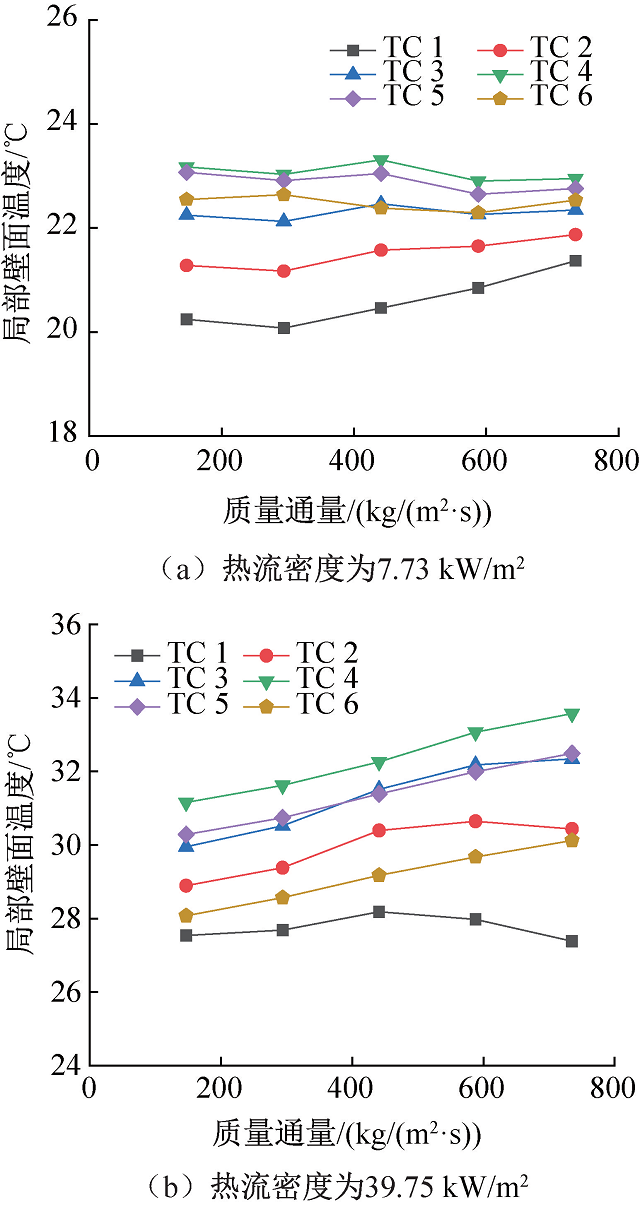

為進一步研究工況變化對冷板壁面溫度的影響,對直冷板熱電偶局部溫度進行了分析。圖11 所示為熱流密度為7. 73 kW/ m2 與39. 75 kW/ m2 時壁面局部溫度隨質量通量的變化,TC 1~6 分別表示位于11通道下方沿程依次布置熱電偶所測得的溫度。由圖11(a)可知,熱流密度為7. 73 kW/ m2 時,隨著制冷劑質量通量由147 kg/ (m2 ·s)增至735 kg/ (m2 ·s),溫度分布愈發密集,最大溫差由2. 9 K 降至1. 6 K;由圖11(b)可知,熱流密度為39. 75 kW/ m2 時,隨著制冷劑質量通量增加,位于通道上游的TC 1~3 溫度呈先上升后下降趨勢,而TC 4~6 溫度單調增加, 最大溫差由3. 6 K 增至5. 2 K。
圖11 壁面局部溫度隨質量通量的變化
熱流密度較小時,直冷板內制冷劑換熱以單相強制對流為主,此時增加流量將減小制冷劑進出口溫差,從而有效改善溫度均勻性。當熱流密度較大時,質量通量增加將產生多種效應,通道入口附近壁面溫度由于單相換熱強化會出現下降趨勢;同時,通道出口處壁面溫度由于兩相沸騰換熱弱化反而上升。此外,由于直冷板內存在橫向熱擴散,通道進出口位置處(TC 1 與TC 6) 的壁面溫度相對其余各點始終較低。
圖12 表面?zhèn)鳠嵯禂?shù)隨熱流密度的變化

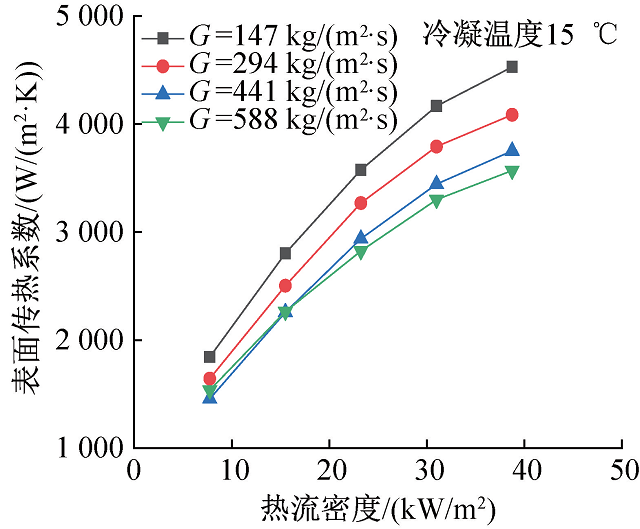

圖12 所示為制冷劑與冷板壁面間的表面?zhèn)鳠嵯禂?shù)隨熱流密度的變化。由圖12 可知,表面?zhèn)鳠嵯禂?shù)隨熱流密度增加而上升。當制冷劑質量通量588kg/ (m2 ·s) 時,隨著熱流密度由7. 73 kW/ m2 增至39. 75 kW/ m2 ,表面?zhèn)鳠嵯禂?shù)由1 536 W/ (m2 ·K)增至3 569 W/ (m2 ·K); 當制冷劑質量通量為147 kg/ (m2 ·s)時,表面?zhèn)鳠嵯禂?shù)由1 843 W/ (m2 ·K)增至4 528 W/ (m2 ·K)。
4 結論
本文搭建了以R1233zd(E)為工質,采用多通道直冷板的兩相循環冷卻系統,在質量通量為147~882kg/ (m2 ·s),熱流密度為7. 73~39. 75 kW/ m2 范圍內對冷卻能力進行了實驗研究,重點分析了系統熱力學循環與冷板換熱特性的變化規律,得到結論如下:
1)系統熱力學循環中蒸發過程對熱流密度變化較為敏感。制冷劑質量通量由294 kg/ (m2 ·s)增至882 kg/ (m2 ·s),平均蒸發壓力由102. 8 kPa 增至106. 1 kPa。當熱流密度由7. 73 kW/ m2 增至39. 75kW/m2 時,蒸發壓力由100. 7 kPa 升至115. 9 kPa,對應的蒸發溫度由18. 1 ℃升至21. 9 ℃,冷板內流動阻力由3. 2 kPa 增至12. 8 kPa。
2)壁面溫度受熱流密度影響較為顯著。熱流密度較小時,隨著制冷劑質量通量由147 kg/ (m2 ·s)增至882 kg/ (m2 ·s),壁面平均溫度出現下降趨勢;當熱流密度達到31. 71 kW/ m2 及以上時,壁面平均溫度持續上升。隨著熱流密度由7. 73 kW/ m2 增至39. 75 kW/ m2 ,不同流量下冷板壁面平均溫度均升高6 ℃以上。
3)隨著制冷劑質量通量增加,不同熱流密度下壁面溫度分布變化規律不同。制冷劑質量通量由147 kg/ (m2 ·s)增至735 kg/ (m2 ·s),當熱流密度為7. 73 kW/ m2 時,局部壁面最大溫差由2. 9 K 降至1. 6 K;當熱流密度為39. 75 kW/ m2 時,局部壁面最大溫差由3. 6 K 增至5. 2 K。
4)當質量通量為147 kg/ (m2 ·s)時,隨著熱流密度由7. 73 kW/ m2 增至39. 75 kW/ m2 ,表面?zhèn)鳠嵯禂?shù)由1 843 W/ (m2 ·K)增至4 528 W/ (m2 ·K);當質量通量為588 kg/ (m2 ·s) 時,表面?zhèn)鳠嵯禂?shù)由1 536W/ (m2 ·K)增至3 569 W/ (m2 ·K)。
