液冷技術成為儲能安全保障實現的最佳途徑
溫控系統是儲能安全的重要保障，隨著儲能電站裝機規模的增加，安全問題成了當前儲能大規模推廣和應用的核心制約因素。如何實現儲能安全保障，是全行業甚至是國家高度重視的問題。其中，液冷技術是最受關注的。那么，液體技術為何更受市場青睞？
關于液冷技術
液冷，指采用液體接觸熱源進行冷卻的方式。根據冷卻液和服務器接觸換熱方式的不同，分為直接液冷和間接液冷，其中間接液冷以冷板式液冷技術為主，直接液冷以浸沒式液冷技術為主。
冷板式液冷（屬于間接式液冷）
冷板式液冷屬于間接式液冷，即發熱元件和冷卻介質不直接接觸。冷板式液冷通過與裝有液體的冷板直接接觸來散熱，或者由導熱部件將熱量傳導到冷板上，然后通過冷板內部液體循環帶走熱量。
浸沒式液冷（屬于直接式液冷）
浸沒式液冷是指將發熱電子元器件如 CPU、主板、內存條、硬盤等直接浸泡在絕緣、化學惰性的冷卻液（電子氟化液）中，通過循環的冷卻液將電子元器件產生的熱量帶走。

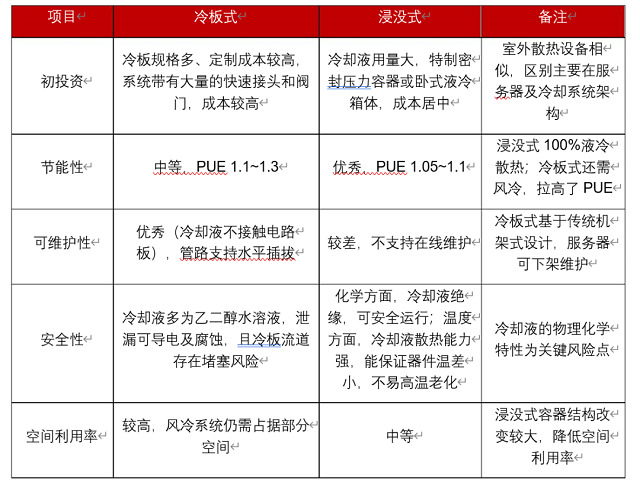

兩種技術對比
由于冷板式液冷技術發展較早，相比浸沒式這類直接接觸型液冷技術更成熟、生態更完善、改造成本更低，因此目前以冷板式液冷為主。但直接接觸型液冷技術，即浸沒式液冷技術可更大程度上利用液體的比熱容大的特點，制冷效率更高，未來或?qū)⒄紦?jù)更多市場。
儲能液冷技術的組成和特性
儲能液冷系統基本組成包括：液冷板，液冷機組（加熱器選配），液冷管路（包括溫度傳感器、閥門），高低壓線束；冷卻液（乙二醇水溶液）等。

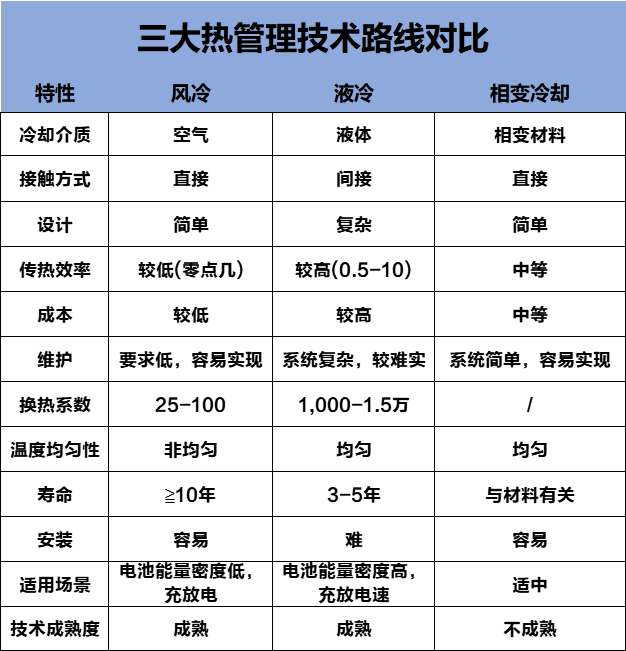

儲能熱管理技術路線主要分為風冷、液冷、熱管冷卻、相變冷卻，其中熱管和相變冷卻技術尚未成熟。

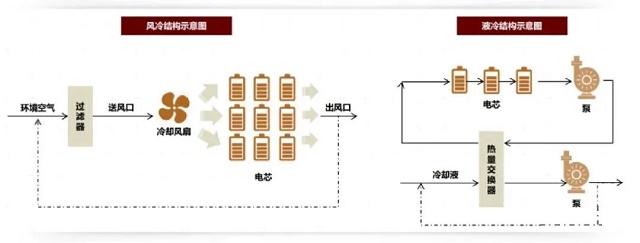

風冷
通過氣體對流降低電池溫度。具有結構簡單、易維護、成本低等優點，但散熱效率、散熱速度和均溫性較差。適用于產熱率較低的場合。
液冷
通過液體對流降低電池溫度。散熱效率、散熱速度和均溫性好，但成本較高，且有冷液泄露風險。適用于電池包能量密度高，充放電速度快，環境溫度變化大的場合。
熱管&相變
分別通過介質在熱管中的蒸發吸熱和材料的相變轉換來實現電池的散熱。
其中液冷技術通過液體對流直接散熱的方式，能夠?qū)崿F(xiàn)對電池的精確溫控，確保降溫均勻性。
相比之下，風冷技術成本較低，但是散熱效率并不高，而且無法實現對電池的精確溫控。
因此，在低功率場景下，風冷仍然是主流，而在中高功率場景下，液冷技術占據了主導地位。液冷系統有大比熱容和快速冷卻等優點，能夠更加有效地控制電池的溫度，從而保證儲能電池的穩定運行。

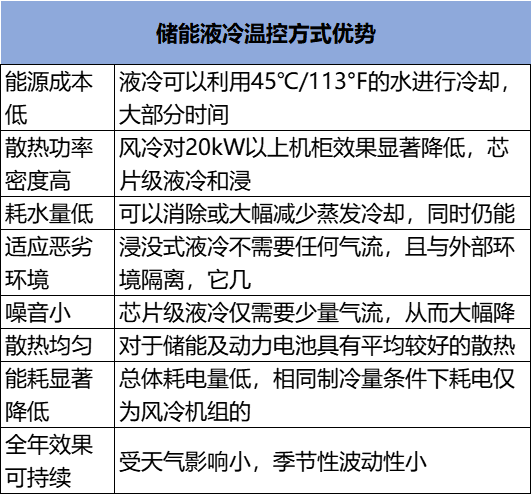

為什么選擇液冷儲能系統？
安全可靠
液冷技術允許冷卻劑直接導向熱源，通過冷卻液對流做到精確溫控實現高效散熱，大大降低了溫度失控起火的風險，相比之下，風冷技術需要通過風扇將空氣吹過散熱器，散熱效率相對較低。
有數據表明，液體散熱能力是同體積空氣的3000倍，導熱能力是空氣的25倍，故相較于風冷技術，采用液冷技術可以實現快速散熱和導熱，提高溫控效率，減少熱失控現象產生，使溫度傳遞效果更快更好。
另外，在箱體防護方面，液冷系統的集裝箱設計相較于風冷系統能支持更高的IP防護等級，可以有效應對風沙等惡劣天氣影響。
經濟效益佳
在節能方面，儲能液冷通過制冷劑和電芯的熱交換，相比之下，風冷技術受到環境溫度和風速等因素的影響，控制難度較大。為了達到相同的電池平均溫度，風冷需要比液冷高2-3倍的能耗。
相同功耗下電池包的最高溫度，風冷比液冷要高3-5攝氏度，液冷系統相比風冷系統節能最大可達50%左右。同時，液冷系統的噪音比風冷系統小很多，因為液冷技術可以通過水泵將冷卻液循環流動，不需要使用風扇，因此噪音更小。
相比之下，風冷技術需要使用風扇，噪音較大，從而節省了風扇和空調系統的電費和耗能。液冷系統的雙重節能效果可縮短回本周期，降低總經濟投入。
市場接受程度高
目前，包括國內外的主流儲能集成廠家已基本均推出了基于液冷熱管理技術的儲能設備且從去年下半年開始，在諸多項目中逐步進行廣泛的應用，部分廠家甚至已放棄風冷的儲能產品，全推液冷技術路線。
同時，液冷系統由于電芯與冷板接觸面無法全覆蓋，電芯的溫度控制也仍無法實現溫度的均衡，在電芯溫度均衡方面仍有待進一步研究。
故相較于風冷系統，隨著液冷系統技術和應用場景的不斷成熟，其更能滿足市場對儲能系統規模和能量密度日益提升的迫切需求，在高能量密度、低占地面積、低輔助能耗和精細溫度控制方面的有利優勢會吸引更多的關注。
