數據中心基礎設施如何支持液冷系統

作者：蘭洋科技????瀏覽量：5137????時間：2023年02月16日????標簽: CDU 液冷機柜高性能計算

數據中心設備和基礎設施供應商已經開展了廣泛的開發工作，以支持液冷，目前有多種解決方案可用于通過冷板式液冷和浸沒式液冷方法來解決服務器散熱。最適合特定設施的方案將取決于多種因素。然而，考慮液冷數據中心操作人員面臨一個共同的挑戰：如何將液冷方案與數據中心和建筑基礎設施集成，以支持液體進出機架。

無論是采用冷板式液冷還是采用浸沒式液冷技術來直接冷卻服務器，都需要專門的設備來形成冷卻液流動環路，以便在冷卻設備與二次冷卻環路之間實現熱傳導。所以正確配置冷卻系統是成功過渡到液冷方案的關鍵。

在配置專用環路以滿足液冷時，應考慮冷卻系統的能力，以確保冷卻液的溫度的控制精度，以及應對HPC中常見的負載突然增加情況的能力。

還應設計專門的液冷Tank，以盡可能減少冷卻液流量，從而減少泄漏的影響，并減輕設備重量帶來的建筑承重風險。以下是專用液冷解決方案的組件。

冷卻液分配裝置(CDU)

CDU為冷板液冷和浸沒式液冷的冷卻液提供熱交換器，調節冷卻液溫度和流量。CDU包含將冷卻液與冷凍水循環管路隔離的輔助環路，實現嚴格的密封和對液冷系統的精確控制。通常，它可以將液冷溫度保持在數據中心露點溫度以上，以防止冷凝，并最大限度地提高制冷量。然后通過CDU內的液-氣或液-液熱交換器移除來自機架的熱量。CDU可安裝在數據中心的列間或機房外部。CDU具有一系列可用容量，部分型號提供超過1MW的換熱量，可以用最少數量的CDU支持規模更大的部署。

在復雜環境中部署間接或直接液冷設備時，CDU可為局部冷卻液輸送和排熱提供完整的解決方案。在全液冷環境中支持直接液冷方案時，CDU需搭配散熱系統使用。CDU與熱管背板一起使用時，通常會采用冷水機組提供的低溫冷水來對熱管背板進行冷卻。

室內制冷機

對于數據中心沒有冷凍水，或者不想接入現有冷凍水系統的應用，模塊化室內制冷機可為液冷提供高效可靠的支持。變頻泵調節制冷劑的流速以適應熱負荷的變化，同時通過調節泵的轉速來維持出水溫度。設計用于支持液冷系統的室內制冷機裝置的占地面積與外圍冷卻裝置相同，可以簡化改造工作和超前新數據中心設計。

Tank

Tank可容納絕緣冷卻液中垂直安裝的服務器，其與CDU一起工作，使冷卻液循環，從而去除熱量。

具有液-液熱交換器的CDU可連接到建筑物的冷凍水系統以便散熱。在沒有可用建筑冷卻水系統的情況下，可以采用上文所述的室內制冷機。現有的干冷器或冷卻塔可用于室外側散熱，但這些系統通常需要經過改造以支持液冷系統。例如，根據設施的位置，干冷器可能需要絕熱輔助裝置，以全年維持液冷所需的較低供液溫度?；A(chǔ)設施合作伙伴可以幫助您確定現有散熱系統所需的變更。

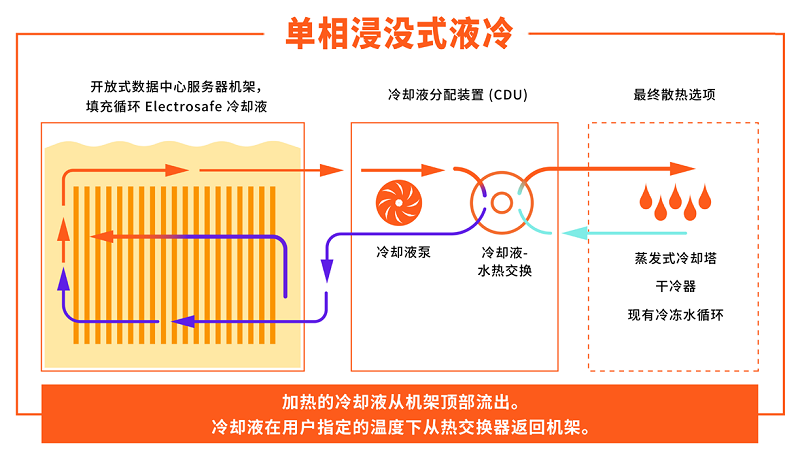

單相浸沒式液冷系統中的冷卻液循環和換熱
