噴淋式直接液冷系統結構及工作原理
圖1 噴淋式直接液冷系統工藝流程原理圖
一、噴淋式直接液冷系統
圖1示意了一種典型的噴淋式直接液冷系統原理圖，其要分為冷卻水循環、冷凍水循環和冷卻液循環。設備主要由冷卻塔、冷水機組、CDU、噴淋液冷機柜構成。上圖的冷卻循環可以是分布式的、也可以是集群式的，但分布式的冷卻方案具有更高的可靠性、靈活性以及可擴展性。在實際項目中，冷凍水或冷卻水建議分配到多個CDU中，CDU中的冷卻液也分配到多個機柜。
在具體工程項目中，上述循環過程和設備并不是充分或者必須的。根據環境的干球溫度、濕球溫度、建筑物規模、供液溫度等因素，選擇冷卻循環與室外散熱模塊。

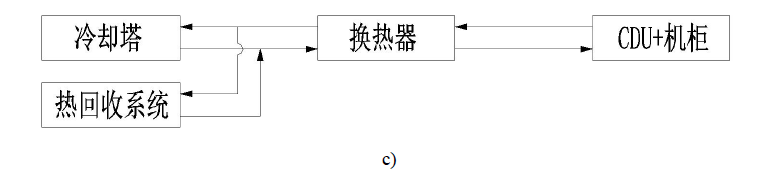

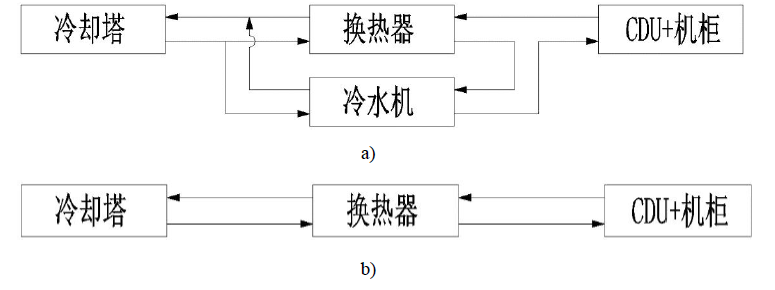

例如圖2 所示的冷卻循環與室外散熱模塊方式均可以實現。
圖2幾種常見的噴淋式直接液冷系統原理圖
二、噴淋式直接液冷機柜

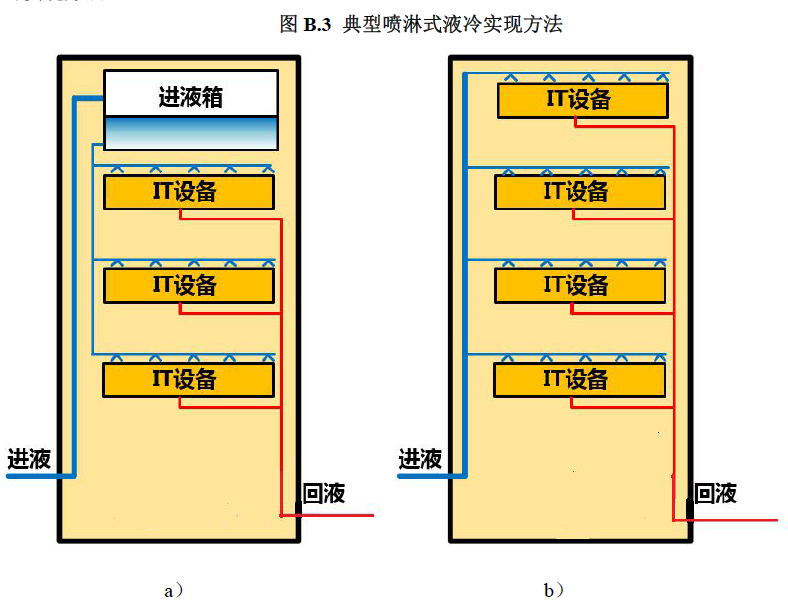

噴淋式直接液冷機柜是整個系統中實現液冷過程的核心部件，常見液冷標準機柜尺寸有600mm×1200mm×2000mm和600mm×1200mm×2200mm，圖3示意了兩種典型的噴淋式液冷實現方法。
對上述兩種典型噴淋機柜的基本工作原理描述如下：
a）被CDU冷卻之后的冷媒被泵通過管路輸送至機柜內部；
b）冷媒進入機柜后直接通過分液支管進入與服務器相對應的布液裝置，或者將冷媒輸送至儲液箱以提供固定大小的重量勢能以驅動冷媒通過布液裝置進行噴淋；c）之后，冷媒將通過布液器對IT設備中的發熱器件或與之相連的導熱材料（如：金屬散熱器、VC、熱管等）進行噴淋制冷；
d）被加熱之后的冷媒將通過集液裝置（如：回液管、集液箱等）進行收集并通過泵輸送至CDU進行下一次制冷循環。
三、換熱設備
a）各類換熱設備

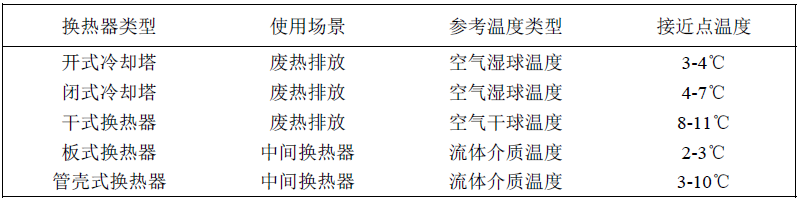

整個噴淋液冷工藝流程循環中，通過換熱設備將不同的子循環過程串連起來，其中換熱設備的具體形式需要根據換熱溫差（接近點溫差或?qū)?shù)平均溫差）、安全性、體積、重量、成本、可靠性等參數確定。以下給出幾種常見換熱器的接近點溫度，見表1。
表1常見換熱器的接近點溫度
在使用冷卻塔的時候，需按照相關標準配或用戶要求配置足夠大的補水水箱或水塔，大型數據中心通常需儲備12h的補水量。
b）冷水機組
冷水機組按照廢熱排放方式分為風冷式冷水機組與水冷式冷水機組，兩種形式的冷水機組均可以在系統中作為補充使用。
標準冷水機組的設計出水溫度通常為7℃，回水溫度通常為12℃。除非在有除濕需求的運用工況下，這樣的溫度對于任何形式的液冷系統往往過低。而對于噴淋液冷散熱需求，可適當調高出水溫度來降低能耗，比如25℃進，20℃出，同時防止冷凍水管的結露。為了防凍，可以在水中添加防凍液降低凝固點，但需注意，防凍液的添加會導致混合液的物理性質和換熱設備的性能產生變化。同時，管路、閥門、水泵及水箱等選型需耐防凍液腐蝕。
四、中間換熱與分配單元CDU及其布局
CDU是被推薦使用的一個中間換熱設備。CDU并非只是承擔一個換熱器的功能，該設備還肩負著制冷量（而不僅是冷卻液流量）分配的功能。CDU的主要功能及特點如下：
a）提供并調節冷卻液的流量或供液壓力；
b）調節冷卻液的溫度；
c）對冷卻液進行在線過濾或旁路過濾；
d）對冷卻液進行預加熱（通常不需要）。
上述功能并非在所有應用中都是必須的，可以根據實際需求進行選擇。圖4示意了一種典型的CDU實現形式。
圖4示意的CDU為眾多實現方式的一種，其中示意的部件并非是充分的或必須的，其主要功能通過以下方式實現。
a）供液流量和壓力控制：系統可以在泵出口的管路配置比例調節閥或者對泵進行變頻控制，從而調整CDU的供液流量或者供液壓力，為提高控制精度，可將泵的運行頻率或比例閥的開度與布置在供液管道上的壓力傳感器或溫度傳感器進行閉環控制；
b）供液溫度調節：若CDU并沒有流量或者壓力控制需要，則可以將循環泵設置在換熱器的前段，并在泵出口配置比例調節閥且連通至換熱器后的管路，通過控制流經換熱器的流量占比調節供液溫度；但更為穩健的做法是通過調節二次冷卻環路系統的水量來調節溫度，這樣的做法可以通過在二次冷卻環路系統增設比例調節閥或節流閥實現；
c）過濾：過濾包括過濾冷卻液中的固體雜質或液體雜質（尤其是水分），過濾裝置（不限于固體顆粒過濾器）可以是并聯在冷卻液循環系統管路上的，也可以是串聯的；
d）預加熱：預加熱僅需在循環設備中增設加熱器即可，但須注意的是，加熱器在加熱過程中的表面溫度不宜過高，以避免冷卻介質的老化。
為消除液冷機房環境內的結露風險，建議將CDU的供液溫度調整至液冷機房環境露點溫度以上。
