一、概述

隨著數字化、信息化社會的演變，作為其重要支撐的基礎設施數據中心的需求日益旺盛；隨著國家東數西算、智慧城市、數字化轉型規劃的落地，低延時、低PUE的數據中心的重要性日益凸顯；隨著國家碳中和、碳達峰、綠色數據中心政策的落地，數據中心的發展方向日益清晰。在此背景下，中大型數據中心、小型或邊緣型數據中心的解決方案正在蓬勃發展。

為了響應低延時、低PUE、可持續發展、綠色數據中心的政策導向，為了滿足小型或邊緣型數據中心越來越多的業務需求，現有的小型或邊緣型數據中心的解決方案面臨緊迫的技術升級帶來的挑戰。如何降低小型或邊緣型數據中心的PUE？如何實現小型或邊緣型數據中心的IT機柜功率高密化？都是擺在政府、企業、金融機構等邊緣數據中心用戶面前急需解決的問題。借鑒中大型數據中心的先進技術、融合小型或邊緣型數據中心的解決方案，經過行業有志之士的共同努力，推出了集裝箱冷板式液冷數據中心解決方案，可以有效解決低PUE，高密化的問題。本文將主要圍繞集裝箱冷板式液冷書中心解決方案的技術要求展開敘述。

1.1.方案目的

• 為低PUE、高密度的小型或邊緣數據中心提供一種有效的解決方案；

• 為老舊數據中心改造、容量挖潛等提供一種有效的解決方案；

• 引導行業向規范化、標準化的方向發展；

• 引領行業努力探索，持續研究先進性技術、解決方案；

1.2.方案原則

普適性，采用該解決方案涉及的各行業大多數共同認可、可滿足、可實現的技術要求或指標；

先進性，引入解決方案涉及的各行業大多數共同認可的先進理念和先進技術；

1.3.適用范圍

本技術方案適用于冷板式液冷服務器的集裝箱數據中心解決方案的設計、生產、調測、應用的指導。

二、預制化數據中心的建設需求

在信息技術快速發展的時代，數據中心建設形勢對數據產業的發展具有直接影響，而傳統數據中心存在建設周期長、擴展性低等問題，逐漸難以滿足現實的需求。為解決上述問題，數據中心預制化成為實現數據中心快速建設、推動數據產業發展的關鍵技術之一。

預制模塊化數據中心產品主要以集裝箱的形式集成微模塊，是一種新的技術解決方案，即預先設計及測試數據中心物理基礎設施系統（包括供配電裝置、制冷、IT 機柜、服務器、交換機、存儲系統、安防、消防和監控等），將其作為標準化“即插即用式”模塊運至數據中心現場，實現快速交付。

與傳統數據中心相比，集裝箱數據中心在部署時間、成本效益、安裝、可靠性和效率等方面都具有明顯的優勢。特別地，在機柜功率密度較高的情況下，集裝箱數據中心更加節省空間。針對高密場景，傳統散熱設計將面臨瓶頸，液冷技術為數據中心節能提供了新的解決方案。本文基于我國現狀，詳細介紹了集裝箱冷板式液冷數據中心的解決方案和應用場景，旨在為邊緣數據中心的低碳節能探索提供思路。

三、集裝箱冷板式液冷數據中心解決方案

3.1.集裝箱冷板式液冷數據中心介紹

3.1.1．定義

集裝箱冷板式液冷數據中心，是一種主要采用液冷制冷系統+輔助風冷制冷系統，集成冷板式IT設備，單機柜電功率可達10kW~20kW（未來隨著服務器的功率密度演進，單機柜電功率可達30kW~50kW）的集裝箱數據中心解決方案。主要由集裝箱結構系統、供配電系統、制冷系統（液冷系統+輔助風冷系統）、

液冷服務器機柜系統、消防系統、安防及動環監控系統等組成，如圖1所示。集裝箱冷板式液冷數據中心是一款集高密性、節能性和獨立性的邊緣數據中心產品，可以滿足嚴苛的戶外環境運行條件，具備經濟靈活、快速部署、按需建設等多方面優勢。

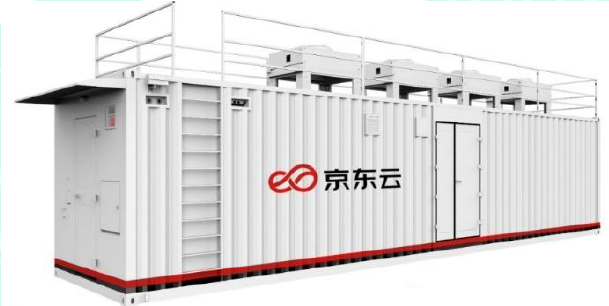

圖1 集裝箱冷板式液冷數據中心

1.2．分類

集裝箱冷板式液冷數據中心按結構分為AIO集裝箱冷板式液冷數據中心、雙拼集裝箱冷板式液冷數據中心、集群集裝箱冷板式液冷數據中心;

因目前數據中心液冷技術仍處于發展初期，本技術規范只講述AIO集裝箱冷板式液冷數據中心的相關技術要求。

1.3．液冷技術介紹

隨著新基建戰略的深化推進，數據中心逐漸成為各行各業的核心樞紐，同時自身的能耗問題也備受業界關注。數據中心本身就是耗電大戶，而其冷卻系統能耗占比更是高達40%，節能潛力巨大，因此改善制冷方式已經成為數據中心節能的必要措施之一。目前液冷技術已經成為數據中心制冷革新的關鍵技術之一，它可以顯著降低數據中心PUE，節約能耗，從而降低數據中心的碳排放。

數據中心液冷技術是指使用特定的液體作為冷媒，不通過空氣，直接或間接與IT設備的發熱零部件進行熱交換的技術。

數據中心液冷技術是對電子設備進行散熱的技術，主要區別于目前常用的服務器風冷技術，按冷卻液是否與發熱零部件直接接觸，可將液冷技術分為直接液冷技術和間接液冷技術。其中直接液冷技術主要包括浸沒式液冷技術和噴淋式液冷技術，浸沒式液冷技術又細分為單相浸沒液冷技術和相變浸沒液冷技術。而間接液冷技術的典型方案為冷板式液冷技術。目前數據中心行業發展相對較快的液冷技術是冷板式液冷技術和浸沒式液冷技術，其區別示意圖如圖2所示。

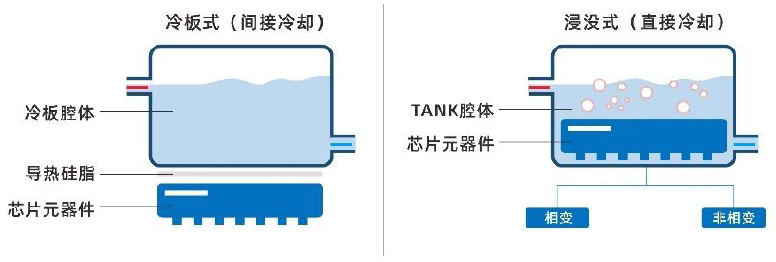

圖2 冷板式液冷和浸沒式液冷技術區別示意圖

數據中心液冷技術雖然可以解決數據中心高密度、低能耗的問題，但是目前該技術尚處于發展初期，在技術成熟度、成本、可靠性等方面仍需要持續的研究。數據中心液冷技術與服務器風冷技術的特性指標對比分析參考，見表1所示。

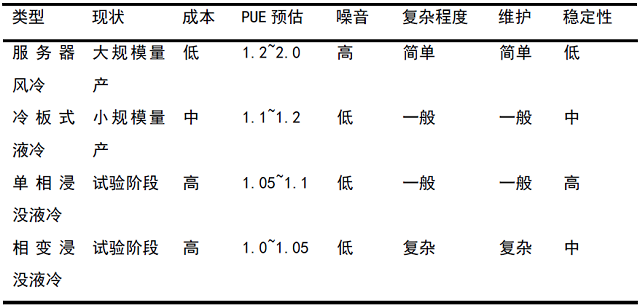

表1 冷卻技術特性指標對比分析參考

數據中心直接液冷技術往往需要對IT設備進行特殊化定制和設計，對機房現有的IT基礎設施改造幅度較大，技術難度較高。相反，間接液冷技術-冷板式液冷技術對IT設備的改造幅度小、安全性高，對機房現有的IT基礎設施改造幅度相對較低，技術難度小，目前在市場上應用技術成熟度高。隨著應用研究的持續深入和工程實踐經驗的不斷積累，冷板式液冷技術必將首先為數據中心行業碳中和貢獻更大力量。 數據中心冷板式液冷系統主要包含冷源系統、一次側換熱系統、二次側換熱系統、輔助管路系統、液冷機柜以及冷板式IT設備，其工作原理圖，如圖3所示。

圖3 冷板式液冷工作原理圖

3.2.技術要求

2.1．通用要求

(1) 工作環境要求

工作環境:

溫度：-20℃～+45℃；

相對濕度：5% ～85%RH。

存儲條件:

溫度：-40℃～+70℃；

相對濕度：5% ～100% RH。

運輸條件:

溫度：-40℃～+70℃；

相對濕度：5% ～100% RH。

海拔高度：不高于3500m。

(2) 集裝箱機房環境要求

1)溫濕度要求,正常運行時集裝箱式數據中心內溫濕度環境要求宜參考表2中的規定，詳見GB/T 36448-2018中的內容。

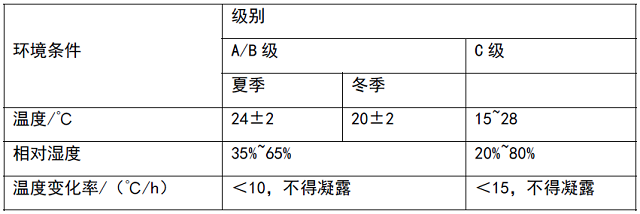

表2 集裝箱式數據中心正常運行溫濕度環境要求

2)塵埃，集裝箱內每立方米空氣中粒徑大于或等于0.5μm的懸浮粒子數應小于1.8X107。

3)空氣，集裝箱內空氣質量應符合《GB/T 18883-2002》中第4章的要求。

(3) AIO集裝箱冷板式液冷數據中心，基于使用場景其設計和建造標準，宜遵循GB50174《數據中心設計規范》中B級數據中心的技術要求。

(4) 依據目前各地對數據中心能耗方面的政策要求，AIO集裝箱冷板式液冷數據中心的PUE設計值宜不大于1.20。

(5) AIO集裝箱冷板式液冷數據中心，考慮到空間利用率問題，宜采用模塊化配電設備。

(6) AIO集裝箱冷板式液冷數據中心，考慮靠集裝箱產品的特殊性，制冷架構應采用液冷主用+風冷輔用。為保證較優的PUE值，液冷與風冷的供冷比例宜不小于7:3。

(7) AIO集裝箱冷板式液冷數據中心,宜選用通用長度尺寸的集裝箱，即45尺/40尺/20尺。

(8) 基于通用長度尺寸的集裝箱，AIO集裝箱冷板式液冷數據中心的IT負載設計規劃值宜不大于表3規定的數值。單機柜IT負載設計規劃值宜不大于20KW。

表3 IT負載設計規劃值

說明：以上基于目前市場冷板式液冷服務器的發展現狀測算分析。

(9) AIO集裝箱冷板式液冷數據中心,應采用密閉冷熱通道的結構形式。

(10) AIO集裝箱冷板式液冷數據中心，宜采用全部機電設備工廠預制安裝，包括風冷室外機組、液冷室外的干冷器、冷卻塔，即一體式的結構形式。

2.2．分類

AIO集裝箱冷板式液冷數據中心按照制冷系統室外設備組件的集成安裝形式分為，一體式AIO集裝箱冷板式液冷數據中心和分體式AIO集裝箱冷板式液冷數據中心。

一體式AIO集裝箱冷板式液冷數據中心，是指制冷系統室外設備組件在工廠集成安裝，預制在集裝箱的內部，不需要項目現場工程安裝工作，如圖4所示。

圖4 一體式AIO集裝箱冷板式液冷數據中心

分體式AIO集裝箱冷板式液冷數據中心，是指制冷系統室外設備組件在項目現場集成安裝，一般放置在集裝箱的頂部或者側部，需要項目現場工程安裝工作，如圖5所示。下圖所示布局只是分體式AIO集裝箱冷板式液冷數據中心諸多形式中的一種。

圖5 分體式AIO集裝箱冷板式液冷數據中心

2.3．組成

AIO集裝箱冷板式液冷數據中心是一種解決方案，以實際客戶需求出發其布局、配置多種多樣，下文將分別以40尺、20尺的典型布局、配置來說明AIO集裝箱冷板式液冷數據中心的組成。

40尺一體式AIO集裝箱冷板式液冷數據中心，IT負載設計規劃值160KW， B級數據中心。包含一套40尺集裝箱組件單元（包含，箱體裝修層、架空地板組件，外形尺寸：LxWxH=12192mmX3000mmX3600mm），包含1套（N+1系統配置） UPS一體柜單元、2組電池單元（根據系統功率和后備時間需求）、1套列頭配電柜、1套冷板式液冷系統（制冷量不小于120kW，包含Manifold、CDU、管網系統、干冷器、冷卻塔等）、1套輔助制冷系統（一體式氟泵系統）、1套監控組件、1套通道封閉組件、8組IT機柜、1組消防管控柜、集裝箱內部線纜橋架等。該典型配置的布局示意圖，見圖6所示：

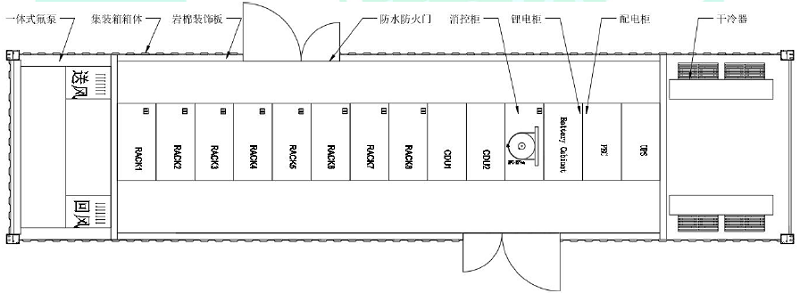

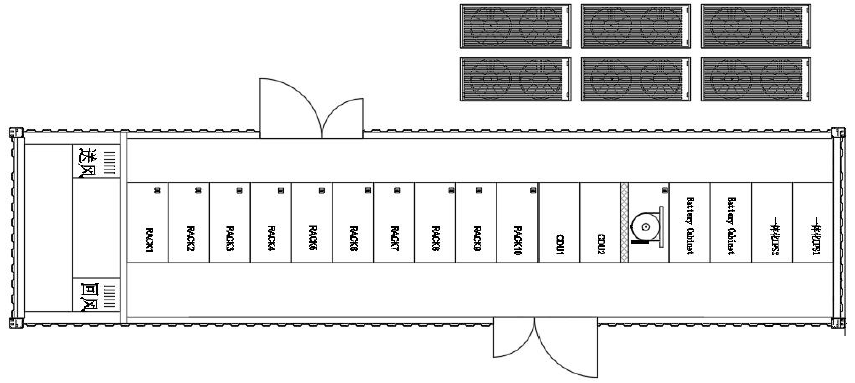

圖6 40尺一體式AIO集裝箱冷板式液冷數據中心

20尺分體式AIO集裝箱冷板式液冷數據中心，IT負載設計規劃值100KW， B級數據中心。包含一套20尺集裝箱組件單元（包含，箱體裝修層、架空地板組件，外形尺寸：LxWxH=6058mmX3000mmX3600mm），包含1套（N+1系統配置） UPS一體柜單元、1組電池單元（根據系統功率和后備時間需求）、1套冷板式液冷系統（制冷量不小于70kW，包含Manifold、CDU、管網系統、干冷器、冷卻塔等）、1套輔助制冷系統（分體式風冷空調，包括室內單元和室外單元）、 1套監控組件、1套通道封閉組件、5組IT機柜、1組消防管控柜、集裝箱內部線纜橋架等。該典型配置的布局示意圖，見圖7所示：

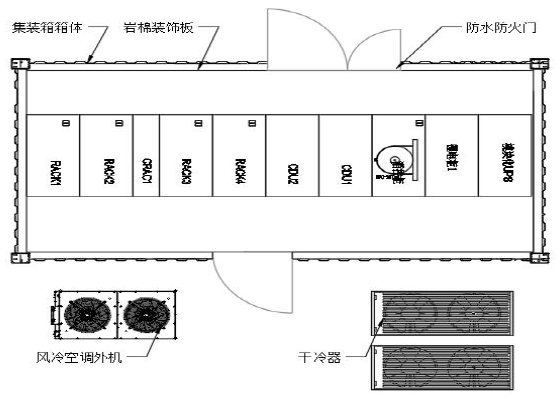

圖7 20尺分體式AIO集裝箱冷板式液冷數據中心

2.4．集裝箱結構系統

AIO集裝箱冷板式液冷數據中心的集裝箱結構系統，包含集裝箱箱體、裝飾層系統（含架空地板），門窗孔口系統，密封通道系統，箱外設備安裝系統等組件。

AIO集裝箱冷板式液冷數據中心按照不同設備安裝區域?qū)⒓b箱箱體分為，風冷設備間、液冷設備間、IT設備間，見圖8所示。

圖8 箱體區間劃分

2.4.1集裝箱箱體要求

(1) 集裝箱箱體由鋼質框架、全垂直波形側板和前、后墻板、壓型盲波紋頂板、鋼地板以及在八個角上符合 ISO 標準的角配件組成。

(2) 集裝箱箱體應取得相關船級社認證。

(3) 運輸需求：能滿足三級公路、鐵路、海運運輸?shù)囊蟆?/p>

(4) 考慮到國內公路運輸?shù)囊?，箱體高度宜不高于4000mm，寬度宜不大于3000mm。

(5) 箱體的頂板、側板、端板以及地板應采用2.0mm厚的耐候鋼板CORTEN A加工制作；角柱應采用6mm耐候鋼板CORTEN A加工制作。

(6) 箱體結構應焊接密封可靠，不得出現漏水現象。箱體生產完成后應在箱頂進行水浸試驗。水浸試驗的水深宜不小于100mm,測試時間宜不小于4小時。(7) 箱體上的孔洞開口應滿足GB/T 4208中IP55防護等級要求。

(8) 箱體應有可靠的防冷凝設計措施。

(9) 耐候性要求：

集裝箱箱體應具有設計使用壽命不少于20年的使用周期；

集裝箱箱體及外漏金屬結構件應滿足下表規定的中性鹽霧試驗要求；

表4 金屬件耐候性要求

外部使用的非金屬件應滿足項目使用地的環保性要求及耐候性要求。其中密封條宜選擇EPDM材質的材料；

(10) 箱外結構件表面處理宜采用粉末噴涂工藝。采用底粉+戶外粉噴粉處理，總干膜厚度宜不少于150μ；

(11) 集裝箱的表面油漆系統參考下表規定，干膜厚度宜不得小于表5的規定：

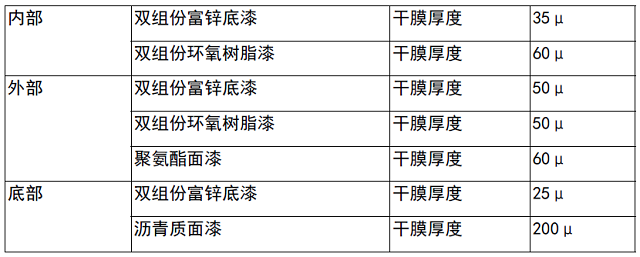

表5 表面油漆干膜厚度參考

2.4.2裝飾層系統

(1) 箱體IT設備間內應做保溫處理，保溫材料宜使用巖棉裝飾板，厚度≥50mm，材料燃燒等級A1級，耐火時間≥60min，導熱系數≤0.043W/(m?K)，熱阻不小于1.2m2?K/W，廠家需要提供耐火檢測報告、導熱系數檢測報告等。(2) 對內部美觀性要求較高的場景，宜選擇帶裝飾貼面的巖棉板。

(3) 巖棉板的直角搭接處，宜采用美觀性較好的金屬型材固定連接。

(4) 箱體內部應設計安裝架空式防靜電地板，考慮到地板下部鋪設管道，地板架空高度應滿足管道鋪設要求，宜≥400mm。

(5) 考慮到美觀性，架空地板的裁切面應預留到巖棉裝飾墻周邊，采用標準踢腳線進行美化處理。

(6) 架空地板運輸時，應采用有效的防移位固定措施。

2.4.3門窗孔口系統

(1) 箱體上應設計新風、排風系統。一般設置在箱體的側壁上部位置，大小和

數量根據實際需求進行設計和計算。

(2) 箱體熱通道側宜設置排煙風閥和泄壓閥。泄壓閥高度應不低于內部總高度2/3。

(3) 箱體箱體底部應設計不少于2組的防反溢、防蟲鼠地漏。

(4) 箱體上應設計線纜進出的孔口，強弱電宜分開設計；大小和數量根據實際需求進行設計和計算。

(5) 箱體上應設計管路進出的孔口，一般設置在箱體側壁下部的位置；大小和數量根據實際需求進行設計和計算。

(6) 線纜、管路進出箱體宜采用專用密封組件和模塊，如PG防水接頭、端式防水接頭、以及密封模塊等。不建議使用防火泥等材料封堵密封。IP防護等級不低于IP55。

(7) 箱門的設計應考慮人機安全及運維人員疏散逃生要求。應選擇消防逃生推桿鎖。

(8) 箱門應采用具備一定IP防護等級的防火門，IP防護等級不低于IP55，耐火性能不低于60min。

(9) 箱門的有效通過尺寸，應能滿足箱內設備的安裝。

(10) 低溫地區應用，箱門應采用斷橋設計并采取加熱防凍結措施。(11) 設備間宜采用3面百葉窗的結構。

2.4.4密封通道系統

1)集裝箱箱體、內部設備、架空地板、吊頂（如有）、內部通道門（如有）、通道封板組件構成數據中心機房通道封閉系統。

2)集裝箱冷通道寬度應不小于800mm，熱通道應不小于600mm，滿足設備運維操作空間需求。

3)箱體內部若設置通道門，通道門可選用平移門或平推門。通道門材料宜選用鋼化玻璃，開門應不小于500mm，高度應不小于2000mm。

4)通道封板應采用吊掛式的安裝方式，機柜與通道封板解耦。

5)照明系統：

集裝箱數據中心不應采用0類燈具；當采用I類燈具時，燈具的供電線

路應有保護線，保護線應與金屬燈具外殼做電氣連接；

照明系統宜采用LED光源；

集裝箱數據中心內部正常照明照度應不小于500 lx；

集裝箱數據中心內部應急照明照度應不小于50 lx。

2.4.5箱外設備安裝系統

箱外一般放置安裝風冷系統、液冷系統的室外機組。此類設備的安裝參考以下要求。

(1) 若安裝在箱體頂部時，設備安裝架應工廠預制完成，跨裝在箱體邊梁上；同時應設計維修通道，宜設計頂部圍欄以及安全繩的掛靠點。宜設計爬梯掛靠點和登頂抓手。

(2) 若安裝在箱體頂部時，工作人員不宜隨意踩踏箱體頂部波紋板。

(3) 設計安裝固定時應采用盲孔螺母，螺栓的組合，材質宜采用304不銹鋼。

(4) 表面處理遵循箱外結構件的相關規定。

(5) 風冷系統外機和冷板式液冷系統冷源（干冷器、冷卻塔、泵驅兩相）宜以模塊化快速拼接的形式，置于集裝箱箱體頂部或箱體旁，可實現快速部署和減少占地。置于箱體頂部時需滿足箱體承重要求。

3.2.5．電氣系統

2.5.1總體要求

(1) AIO集裝箱冷板式液冷數據中心的電氣系統總體要求遵循GB50174的相關技術要求。

(2) 基于AIO集裝箱冷板式液冷數據中心高密的特點，考慮到更高的IT出電率，宜采用模塊化的供配電設備如模塊化UPS。

(3) AIO集裝箱冷板式液冷數據中心可采用鉛酸電池系統和鋰電池系統，考慮到更高的IT出電率，宜采用鋰電池系統。

(4) AIO集裝箱冷板式液冷數據中心可采用小母線和精密配電柜的末端配電系統，考慮到制冷系統的配電，宜采用精密配電柜。

(5) AIO集裝箱冷板式液冷數據中心標準配置支持以下四種供配電架構：

一體化UPS：單機柜集成模塊化UPS及精密配電模塊；

模塊化UPS+精密配電柜；

模塊化UPS+末端小母線系統+精密配電箱；

HVDC+鋰電池架構。

IT負載不超過80KW，宜采用一體化UPS的供配電架構；

IT負載超過80KW，宜采用模塊化UPS+精密配電柜的供配電架構；

(6) AIO集裝箱冷板式液冷數據中心在上述的各供配電架構下，均能夠?qū)崿F(xiàn)以下IT設備電源配置形式，以滿足不同等級數據中心的冗余電源配置要求：

不間斷電源2N容錯配置；

不間斷電源N+1（N=2、3、4???）冗余配置；

一路N+1（N=2、3、4???）不間斷電源+一路市電供電配置。

(7) AIO集裝箱冷板式液冷數據中心液冷系統應采用不間斷電源供電；

(8) IT系統的末端供電和制冷系統的末端供電宜集成在同一精密配電柜中；

(9) 集裝箱箱外供電線路宜采用架空方式敷設。

(10) 集裝箱進線后端宜配備瞬態電壓浪涌保護器和電源監測裝置，并應提供遠程通信接口。

(11) 集裝箱數據中心宜由雙重電源供電，并應設置備用電源。備用電源宜采用獨立于正常電源的柴油發電機組，也可采用供電網絡中獨立于正常電源的專用饋電線路。當正常電源發生故障時，備用電源應能承擔數據中心正常運行所需要的用電負荷。

2.5.2接地與靜電

(1) 集裝箱接地系統必須滿足人身安全及運營設備正常運行的要求。集裝箱箱體內外宜各設置不少于兩處的接地點。

(2) 集裝箱對外接地采用不小于25mm2 的銅導線與基礎接地極連接。

(3) 集裝箱內地板或地面應有靜電泄放措施和接地構造，防靜電地板、地面的表面電阻或體積電阻值應為2.5×104～1.0×109Ω，且應具有防火、環保、耐污耐磨性能。

(4) 集裝箱內機柜、電源、精密配電柜等金屬導體必須進行等電位聯結。每臺機柜應有兩根不同長度的銅制連接導體就近與等電位聯結網格連接，連接導體截面積不小于6mm2，底座前、后均布置等電位聯結網，便于機柜連接。

(5) 集裝箱內所有設備的可導電金屬外殼、各類金屬管道、建筑物金屬結構等均應作等電位聯結，不應有對地絕緣的孤立導體。

3.2.6.制冷系統

AIO集裝箱冷板式液冷數據中心的制冷系統由冷板式液冷系統和輔助制冷系統組成，輔助制冷一般采用風冷制冷系統。

2.6.1冷板式液冷系統

冷板式液冷系統主要服務于服務器芯片散熱，包含液冷控制系統、一次側液冷系統和二次側液冷系統。一次側液冷系統主要由液冷冷源（冷卻塔/干冷器 /泵驅兩相）、一次側管路和一次側循環泵組成；二次側液冷系統主要由液冷CDU（含二次側泵）、液冷機柜（含manifold）、二次側管路、快速接頭及冷板式服務器等組成，見圖9所示。

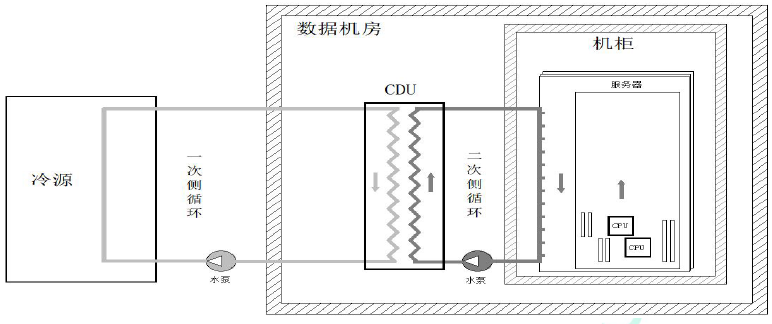

圖9 冷板式液冷系統組成示意圖

(1) 總體要求

1)冷板式液冷系統為非完全液冷制冷架構，存在液冷和風冷兩種架構。應根據冷負荷的分布情況合理設置風液比（風側和液側散熱比例），合理調整和設計冷板式液冷系統。根據集裝箱數據中心的特點風液比比值推薦值宜為3:7。

2)冷板式液冷的一次側系統冷源宜采用2N的冗余配置。一次側循環泵和一次側系統管路布設應冗余配置、匹配系統冷源設計。

3)二次側CDU應采用2N配置。二次側系統管路布設采用無單點故障的環網的形式敷設于集裝箱靜電地板下方。

4)液冷系統管路供回液路宜采用顏色管理系統。

5)液冷控制系統應采用2N配置。

6)一次側冷卻介質：一次側根據冷源系統類型不同可分別選用軟化水、乙二醇水溶液或氟利昂。

7)系統設計時關鍵控制傳感器宜冗余配置。

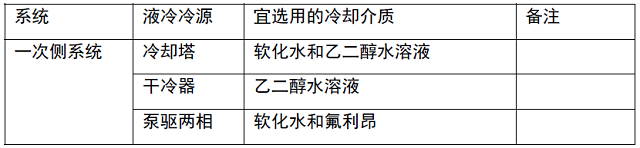

表6 一次側冷卻介質選用建議

8)二次側冷卻介質：二次側根據使用環境及系統兼容性可采用以下冷卻介質，包括但不限于去離子水、乙二醇或丙二醇水溶液等具有優良的流體導熱性能。根據AIO集裝箱冷板式液冷數據中心的特點，當前一般推薦使用去離子水作為二次側的冷卻介質。

9)當系統的IT負載小于200不超過200KW時，為盡可能提高出柜率，液冷一次側泵組宜集成在CDU中。

2.6.2液冷控制系統

1)液冷控制系統監控整個液冷冷卻系統的運行狀態，并且通過參數設定和控制邏輯，能夠使液冷冷卻系統運行在預設功能狀態，為使服務器正常運行提供恒定溫區的環境。

2)液冷控制系統的工作模式分為本控模式和遙控模式。系統運行方式分為手動運行、和自動運行。本控模式工作時，可以選擇手動運行，或者是自動運行。遙控模式僅支持自動運行。

3)手動運行模式便于運維人員初次調試和緊急情況運行。手動模式包括手動設定CDU循環泵頻率、調節閥開度、補水泵啟停、溫度閾值設定、流量閾值設定、壓力閾值設定、風機轉速設定、供液溫度目標設定、一次側泵轉速設定等參數，以滿足系統安裝調試需求。當需要維護時，可手動啟停備用CDU。

4)自動運行模式可根據供水溫度、供水流量、系統壓力、供回水壓差以及系統檢測到的環境露點溫度等參數，自動調節循環泵頻率、調節閥開度、補水泵啟停，保證系統參數按設定的目標值安全可靠運行。

5)液冷控制系統需獲取液冷系統一次側的運行參數，其中包括一次側供液溫度、回液溫度、冷卻設備所處環境溫度、冷卻設備中風機和泵的運行參數、一次側循環泵的運行參數。BA控制系統可判斷一次側運行健康狀態。

6)液冷控制系統需獲取液冷系統二次側CDU的運行參數，其中包括二次側供液溫度、二次側回液溫度、流量、電導率等參數。BA控制系統可判斷二次側運行健康狀態。

2.6.3一次側液冷系統

一次側液冷系統主要由液冷冷源、一次側管路和一次側循環泵組成；一次側液冷系統應為閉式循環系統。

1)液冷冷源

一次側冷卻系統冷源可根據使用環境溫濕度、水質條件、以及水源獲取難易程度等工況分析采用冷卻塔、干冷器或泵驅兩相架構。液冷冷源使用選擇建議，見表7所示。

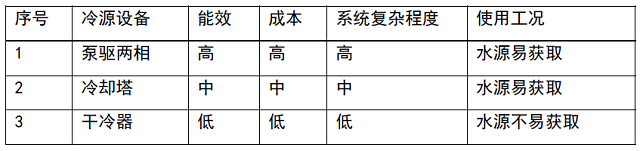

表7 液冷冷源使用選擇建議

冷卻塔宜采用閉式冷卻塔，具備干、濕工況功能。干、濕工況切換環境溫度宜為20~25℃，濕工況下冷卻塔供液溫度與環境濕球溫度極限溫差宜為3℃，風機應具備變頻調節功能，見圖10所示。

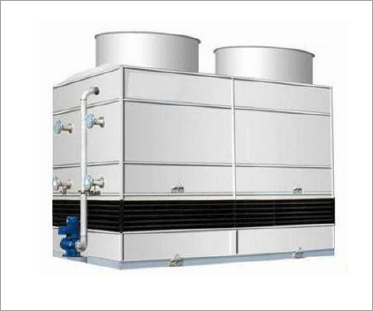

圖10 冷卻塔示意圖

干冷器宜采用高效換熱的銅管翅式、不銹鋼管翅式或鋁制板翅式換熱器，換熱器材質及表處理方式應考慮與一次側系統及介質的兼容性，見圖

11所示。翅片材質使用選擇建議，見表8所示。

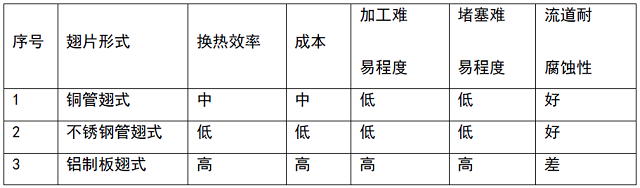

表8 翅片材質使用選擇建議

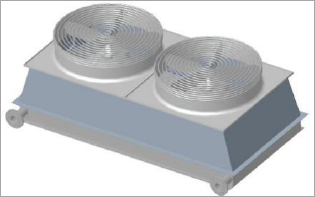

圖11 干冷器示意圖

泵驅兩相系統宜采用R134a系統，泵驅兩相系統蒸發式冷凝器宜具備干、濕工況功能。干、濕工況，切換環境溫度宜為20~25℃，風機應具備變頻調節功能；蒸發式冷凝器兩端應設置閥門，便于系統制冷劑封閉及系統維護，見圖12所示。

圖12 泵驅兩相系統示意圖

2)一次側液冷系統泵組

一次側泵組設置一次側系統穩壓裝置。

一次側冷卻系統為冷卻塔、干冷器時，一次側泵組宜采用機械密封的不銹鋼多級離心泵，一次側系統穩壓裝置可采用隔膜式膨脹罐，一次側泵組應設置過濾裝置，過濾精度不應低于200μm，過濾裝置支持在線維護，見圖13所示。

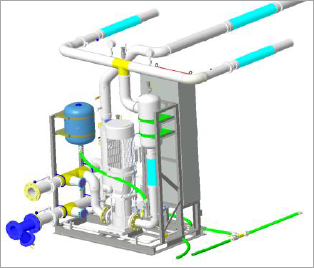

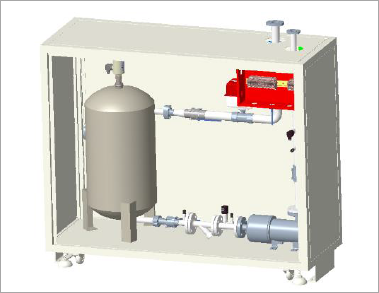

圖13 泵組裝置示意圖

一次側系統采用泵驅兩相架構時，一次側泵組宜采用磁力泵或屏蔽泵，一次側泵前應設置儲液罐，一次側泵組應設置過濾裝置，過濾精度不應高于300μm，過濾裝置支持在線維護，見圖14所示。

圖14 泵組裝置示意圖

3)一次側管路系統

管路管徑的選擇，根據系統設計計算分析進行選型。

根據管內容的使用環境，系統管路宜選用不銹鋼304以上材質的無縫鋼管。一次側管路材質的選擇建議，見表9所示。

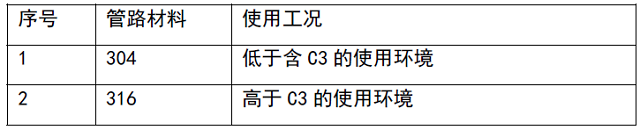

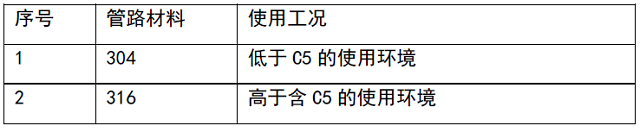

表9 一次側管路材質的選擇建議

不銹鋼管路表面宜進行鈍化處理，表面噴涂處理，以提高管路的耐候性。

一次側管路進口宜安裝過濾器，過濾精度不高于300μm，支持過濾器臟堵檢測及在線維護。

2.6.4二次側液冷系統

二次側液冷系統主要由液冷CDU、液冷機柜（含Manifold）、二次側管路、快速接頭及冷板式服務器等組成。

1)CDU

CDU內部原則上不再進行循環泵備份， CDU內部按需設置壓力、溫度、流量、電導率等傳感器，其典型系統流程圖，參考圖15所示。

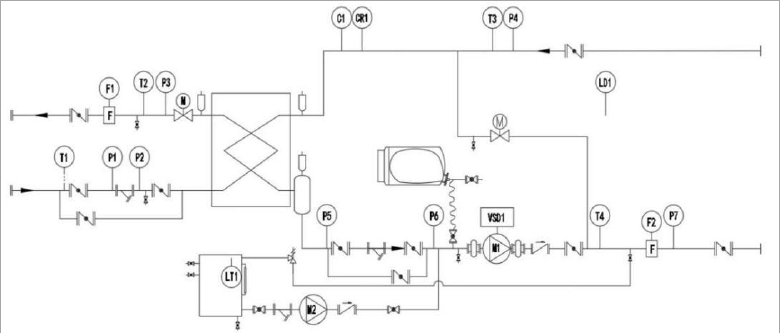

圖15 CDU典型系統流程圖

CDU宜采用標準機柜尺寸，即與數據中心機房服務器機柜保持相同尺寸，保持整體美觀性；特殊情況下（如標準機柜尺寸無法滿足空間排布要求等），可進行某一方向尺寸的非標設計。CDU應考慮設計可升降的腳輪安裝結構和叉車運輸結構，見圖16所示。

圖16 CDU示意圖

循環泵宜安裝于設備框架底座，CDU重心應在設備中下部，流量傳感器應設置在直管段，壓力、溫度傳感器安裝于水平管道上時，不宜垂直于水平面安裝，以避免系統渦氣等情況造成數據采集波動。

CDU宜支持前后維護，宜采用不銹鋼釬焊板式換熱器，液冷CDU一次側供水溫度調節范圍2~40℃，二次側供水溫度調節范圍25~45℃，一、二次側介質溫度差宜在5℃以內，一、二次側供回液溫差宜按10℃考慮。

循環泵進出口應設置軟連接，以實現減震目的。

循環泵出口須設置止回閥，以防止“水錘”現象。

CDU內部管路應考慮降低流阻設計，以提高二次側系統循環效率。液冷系統物理位置最高點應設置自動排氣閥。

CDU內部應設置脫氣裝置，宜設置50um過濾器，支持過濾器臟堵檢測及在線維護。

2)二次側管路系統

二次側管路系統采用成環設計，敷設于集裝箱靜電地板下方， 管路宜采用不銹鋼304以上材質。管路系統示意圖，見圖17所示。二次側管路材質選擇建議，見表10所示。

表10 二次側管路材質的選擇建議

供回液環路設置供回液壓力監測，環路設置自動排氣閥，各機柜支路引出口位置設置閥門，支路軟管設置流體連接器，方便單機柜維護。

為方便維護觀察，局部可設置玻璃監控地板。

機柜級支路軟管應采用EPDM材質。

支路軟管的彎曲半徑應符合管路施工工藝要求。

供液管路和回液管路宜采用顏色管理系統，方便管理維護。

管路支架應設置振動緩沖裝置；如橡膠墊等。

管路系統出廠前應進行強度壓力和密封壓力測試。

不銹鋼管路表面宜進行鈍化處理以提高管路的耐候性。

二次側管路配置隔離閥，減小因管路泄露或堵塞、故障造成的故障顆粒度。

二次側管路出口需安裝過濾器，過濾精度應不高于300μm，支持過濾器臟堵檢測及在線維護。

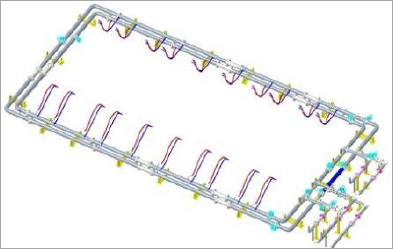

圖17 二次側管網示意圖

3)液冷機柜系統

液冷機柜系統在提供常規機柜功能的同時，同時滿足集分水器Manifold、管路固定及其他配件安裝固定要求需求。包含機柜Manifold、流體連接器、管路組件、機柜系統等，機柜液冷系統應滿足以下要求：

液冷機柜宜采用標準機柜設計，保證滿載時機柜強度和承重要求。

Manifold應滿足以下要求，示意圖見圖18所示。

a.本體應采用不低于304不銹鋼材質無縫圓管或方管制成，制作完成后應經過酸洗、鈍化、清洗等工藝。

b.產品主要采用氬弧焊、端面螺紋緊固密封等工藝進行安裝。

c.管路外表面及內壁無腐蝕、無黃銹、無內壁拉傷起砂等缺陷，無殘留氧化皮。

d.Manifold到機柜內各服務器節點分液流量保證均勻性。

e.Manifold分支管路接口管徑、數量及類型與機柜應用需求相匹配，能夠?qū)崿F(xiàn)即插即通、即拔即斷，接口自封閉，無滴漏；

f.Manifold宜安裝固定于機柜后側或熱通道側，分水、集水管路宜放置于同一側，水電分區隔離。

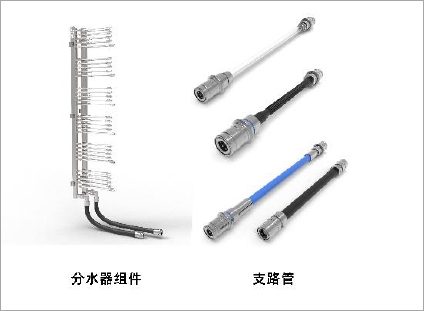

圖18 Manifold及其分支管路示意圖

流體連接器采用自密封設計，滿足自封接頭通用性要求，不同廠家產品應具備互換性。

流體連接體可根據需求選用盲插式和非盲插式快速接頭，具備雙向截止功能，接頭斷開時的泄漏量不超過0.05mL，可選用不銹鋼、黃銅、鋁合金等具備抗腐蝕性能需求的材質，插拔次數應大于1000次，管路連接側宜采用寶塔頭接口，manifold等結構件連接側宜采用螺紋接口，示意圖見圖19所示。

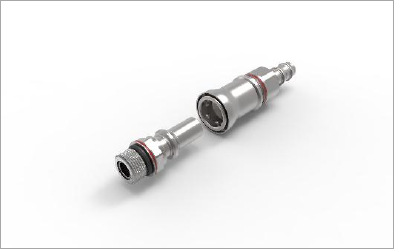

圖19 流體連接器示意圖

供回液管路材質首選PTFE，接口處采用旋擰螺母緊固，供回液管路采用鏡像或同程設計，機柜內不同支路流量分配差異性宜≤10%，應≤15%；

冷板組件

a.冷板組件采用分體式設計，冷板宜選用無氧銅材質，采用鏟齒+焊接工藝成型；支架選用不銹鋼、鋁合金等材料。冷板間可直接通過軟管或硬管連接，需充分考慮連接可靠性、整體冷板的應力及可維護性。冷板外部管路接口宜采用快速接頭的形式。需考慮液冷板、換熱器、和冷卻介質間的電化學反應等兼容性問題。

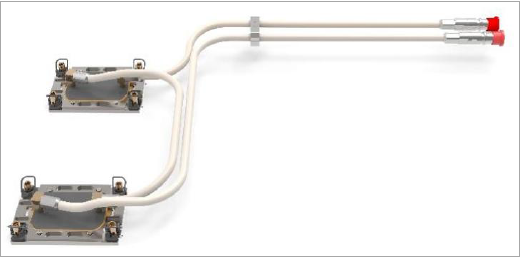

b.冷板式液冷服務器應根據實際上架服務器類型進行冷板匹配設計，冷板組件結構示意圖見圖20所示。

圖20 冷板組件結構示意圖

c.冷板組件可考慮設計安裝把手，便于安裝拆卸，把手設計應綜合考慮經濟性和便利性。

d.冷板組件安裝時要符合芯片相關安裝要求，緊固螺釘擰緊力矩符合規范要求；冷板和芯片之間涂抹導熱硅脂。

e.冷板組件應纏繞漏液檢測線，漏液檢測線不應重疊鋪設，禁止過度折彎。

f.管路、冷板、流體連接器承壓能力不低于0.6MPa；

循環管路宜采用304不銹鋼管等耐腐蝕管材，應采用環路供回水設計等具備單點故障隔離功能的掛爐配置方案，以提高液冷機柜間供液平衡度和故障保護能力。

液冷板和manifold間宜采用快速接頭、高承壓的柔性軟管連接，實現快速防漏液插拔、便捷維護。

液冷機柜可根據實際使用需求，配置排氣閥、電磁閥、排液單向閥、積水盤等。

液冷通道應能自動調節，使得單IT機架進出水溫差不超過5℃~7℃。

循環冷卻介質應滿足系統系統潔凈度要求，系統運行時應控制PH值在6~9范圍內。

（2）輔助制冷系統

輔助制冷系統一般采用風冷制冷系統。輔助制冷系統按空調結構形式可分為分體式空調（如風冷列間空調）制冷系統和一體式（如間接蒸發空調）制冷系統。風冷制冷系統選擇建議，見表11所示。

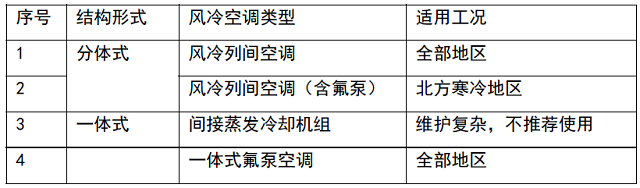

表11 風冷制冷系統選擇建議（僅適用集裝箱解決方案）

(1) 風冷列間空調系統：

1)風冷列間空調宜采用正面水平送風，背面回風。可支持選配帶自然冷源的氟泵節能模塊或集成氟泵集中式室外機，實現綠色節能運行。

2)過濾網等級宜選用G4等級，可滿足多次清洗及在線更換。過濾網材質阻燃等級應符合《GB/T 19413-2010》及相關空調機的國標要求。

3)空調內部需做好保溫、密封等工作，避免出現漏水、漏風等現象。保溫棉要求良好的保溫性能、無毒、無害、無異味、不吸潮。要求采用阻燃型材料，阻燃等級達到《GB 8624-2012》的B1級。空調保溫層厚度應符合要求，在空調任何運行工況下不得結露。

4)空調接水盤及排水系統，排水順暢，不得積水、漏水，同時要有良好的防腐性能。制冷系統管路設計合理，有效的消除應力集中，避免長期運行后裂管漏冷媒。

5)室外部分應有良好的耐氣候性能，采用耐腐蝕噴涂金屬外殼設計。

6)室外機的風機電機、風扇調速控制板、壓力控制器等應具有良好的防水性能，不低于IPX5等級。室外機出廠時應保壓，管路端口采用紫銅封帽焊接封堵。

7)室外風機、網罩與室外機本體安裝牢固，須采取有效的防震措施，避免風機運行抖動；風葉與導風圈四周安裝間隙一致；風葉與導風圈相對位置設計合理，在有效降低噪音前提下，散熱效果最佳。

8)空調滿足8、9級烈度抗震認證要求。

(2) 一體式氟泵空調

一體式氟泵空調是參照GB/T 19413-2010、YD∕T 3320.1-2018 生產的一種整體式精密環境控制系統，適用于設備室或計算機房的環境控制。具有整體式設計、高效制冷、備份系統、寬電源制式、高精度控制、智能監控、快速安裝和在線維護等特點。

1)整體式設計，室內側集成蒸發器、循環風機；室外側集成排風機、壓縮機、氟泵、電控箱閥件等所有關鍵器件，空調維護無需進機房，實現全室外側維護。

2)使用高效渦旋壓縮機，并有最優系統匹配和高效制冷盤管設計，保證高效換熱；雙循環系統，大幅提高混合模式進入溫度及能效，可全年利用自然冷源，真正實現全時自然冷；壓縮機、室內風機、室外風機、電子膨脹閥、氟泵關鍵器件采用全變頻設計，可根據機柜熱負載自動調節，實現10%- 120%冷量輸出。

3)應具有主備兩個冷量相等的制冷系統，在負載增加或主系統出現故障的情況下，備系統可以自動開啟，保證機房設備運行的安全可靠。

4)機房送回風溫度范圍，濕度宜采用下述規定。溫度控制范圍：15～25℃（送風），控制精度：±1℃；25～40℃（回風），控制精度：±1℃；濕度控制范圍：30～70%，控制精度：±5%。

5)自帶冷媒智能監控功能，冷媒過多、泄漏，提前預警；可通過終端設備對系統進行監控和參數設定，實現良好的人機交互。

6)整機模塊化設計，安裝時宜實現無需連接內外機銅管，使安裝更為快速簡便；

7)當一個制冷系統維護時，不影響另一個系統繼續正常工作。

3.2.7．消防系統

(1) AIO集裝箱冷板式液冷數據中心的消防系統總體要求遵循GB50174的相關技術要求。

(2) 設計符合GB50370《氣體滅火系統設計規范》、DB11/1026《吸氣式煙霧探測火災報警系統設計、施工及驗收規范》、GB50116《火災自動報警系統設計規范》相應技術要求。

(3) 集裝箱內宜采用氣體滅火型式。氣體滅火劑儲存量應滿足 GB 50370 《氣體滅火系統設計規范》3.3.14 條計算規定，消防鋼瓶開關支持手動控制。

(4) 集裝箱箱內的氣體滅火系統已采用無管網系統。

(5) 集裝箱冷、熱通道均需安裝煙感、溫感和攝像頭等輔助設備，安裝牢固且要便于拆卸、更換；煙感、溫感等同類型的多個傳感器在通道內需平均布放，不得集中于一個區域內，并接入集裝箱監控管理系統。

(6) 集裝箱內部墻體構件應采用耐火材料、其它密封條、標簽等應采用阻燃材料。

(7) 熱通道側板根據消防需求配置泄壓閥，風閥與煙感溫感聯動。

(8) 集裝箱內需設置應急照明和安全出口指示燈，應符合GB 13495《消防安全標志》和GB 17945《消防應急照明和疏散指示系統》的有關規定。

3.2.8．智能化系統

（1）總體要求

(1)集裝箱冷板式液冷數據中心應配備智能化系統，對模塊內環境和動力監控系統、安全防范系統、消防系統、液冷控制系統進行統一集中化管理。各系統的設計應根據機房的等級，按現行國家標準《智能建筑設計標準》 GB50314、《安全防范工程技術規范》GB50348、《火災自動報警系統設計規范》GB50116、《視頻顯示系統工程技術規范》GB50464的要求執行。

(2) 智能化系統應具備數據采集、處理、顯示、告警及能耗分析功能，告警應具備本地聲光、短信等功能。

(3) 智能化系統應設置有效的安全防護措施，保證系統不被入侵，數據完整不被篡改。

(4) 智能化系統供電電源應可靠，宜采用獨立不間斷電源系統供電，當采用集中不間斷電源系統供電時，各系統應單獨回路配電。

（2）監控系統

(1) 集裝箱冷板式液冷數據中心的監控系統分為安防監控系統和動環監控系統；

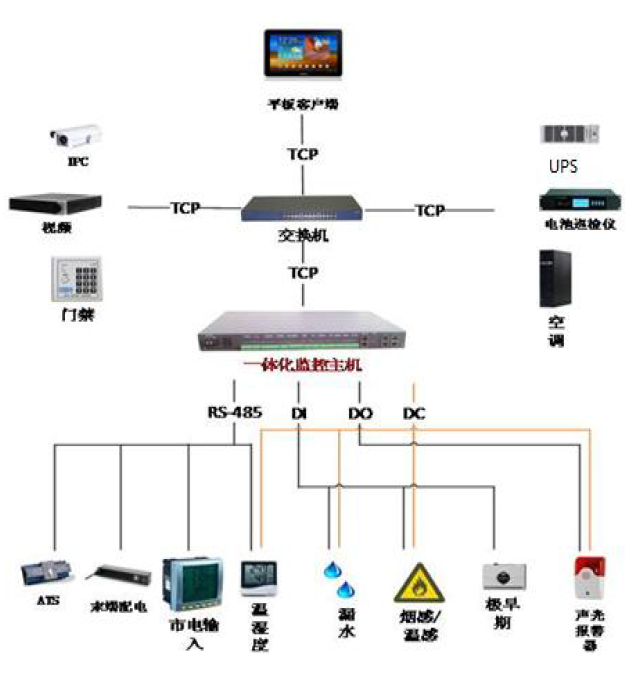

能進行實時的遙測、遙信、遙控和遙調功能，記錄和分析相關監控數據，實現網絡化的遠程監控。系統拓撲圖，見圖21所示。

圖21 監控系統拓撲圖

(2) 液冷控制系統應能接入集裝箱冷板式液冷數據中心的監控系統。

(3) 集裝箱內部的漏液檢測易采用繩式檢測元器件。

(4) 安防監控系統由門禁系統、視頻監控系統、入侵報警系統組成，各系統之間應具備聯動控制功能。

(5) 人員進出門配置磁力鎖，外部配置刷卡器，內部配置開門按鈕。緊急情況時，出入口控制系統應能接受相關系統的聯動控制信號，自動打開封閉通道上的門禁系統。

(6) 視頻監控系統冷熱通道應配置2臺，不低于1080P的高清攝像機，實現通道監控。集裝箱外部人員進出門、及設備進出門處，各設置一個紅外攝像頭。

(7) 設備監控系統宜對機電設備的運行狀態、能耗進行監視、報警并記錄。機房專用空調設備、液冷系統、不間斷電源系統等設備自身應配帶監控系統，監控的主要參數應納入設備監控系統，通信協議應滿足設備監控系統的要求。

(8) 環境和動力監控系統應符合下列要求：

(9) 監測和控制數據中心溫度、相對濕度等環境參數，應以冷通道或以送風區域的測量參數為準；

(10) 數據中心內部可能有水患的部位應設置漏水檢測和報警裝置，空調的運行狀態應納入監控系統；

(11) 對各模塊如液冷和空調系統、不間斷電源、蓄電池、配電柜等設備的運行狀態和能耗進行監測、報警并記錄；

3.2.9．綜合布線系統

(1) 集裝箱內部應采用上走線形式，模塊內走線架位于模塊頂部，強、弱電分離，橋架應滿足承重要求。

(2) 強電走線架寬度不小于300mm，弱電走線架平分為兩個部分，寬度均為150mm，后部為光纖槽，光纖槽對應的每個機柜位均設下線槽。

(3) 安裝在箱體側壁與頂部的設備，線纜布設建議采用暗線管槽和明裝PVC線槽結合的方式進行。

(4) 消防設備的線纜布設宜采用金屬線管，需符合相關的消防標準規范。

(5) 線纜布設的轉彎半徑，強弱電線纜的間隔距離需符合相關綜合布線的標準。不應存在平面內交叉，飛線的等問題出現。

3.2.10．吊裝及運輸技術要求

(1) 集裝箱的安裝部署應滿足以下要求：

1)集裝箱箱體吊裝時應參考《GB/T 17382-2008》的要求進行安全起吊操作，集裝箱吊裝時繩索與水平方向夾角應按照《GB/T 17382-2008》中表6要求。

2)現場宜搭建雨棚等防護措施，保證室外外料的堆放和轉場。

3)集裝箱式數據中心安裝后應通水、通電、其設備調試正常。

4)由于集裝箱液冷數據中心的特殊性，宜采用吊裝工裝，避免箱體在吊裝過程中出現變形，導致液冷系統管路損壞。

(2) 集裝箱數據中心箱體尺寸、承重應滿足運輸條件。

(3) 運輸前應對集裝箱數據中心箱體內部易受振動影響的設備、部件進行加固。

(4) 集裝箱內設備應進行減震處理。

(5) 集裝箱箱體應牢固地固定在運輸工具上，并安裝減震裝置。

(6) 運輸過程中應保持集裝箱式數據中心箱體的門、窗及各種排氣孔、進線孔的密封。

3.2.11．安裝技術要求

(1) 集裝箱數據中心應按照設計、工藝要求的規定進行裝配。

(2) 裝配環境應保持清潔。

(3) 零部件應具有檢驗合格證或經檢驗合格后方可進行裝配。

(4) 裝配過程中和裝配完畢后應確保設備及零部件表面無劃傷和銹蝕。

(5) 箱體內設施的重量應均勻布置。

(6) 箱體內、外部所有設備應按圖紙和工藝要求安裝到位。

(7) 安裝過程中，應避免損傷箱體內裝飾。

(8) 試驗、檢驗合格后，應排出試驗用油、水、氣等，保證功能箱的內部清潔。

(9) 防靜電地板安裝需對地面進行防塵、防潮的預處理，地板下方的管道鋪設應嚴格按照圖紙和工藝要求安裝。

3.2.12． 測試驗收

（1）出廠試驗

液冷系統綜合檢驗

絕緣、接地電阻及耐壓測試

供水特性試驗

壓力試驗

6小時連續運行試驗

自控及保護性能試驗

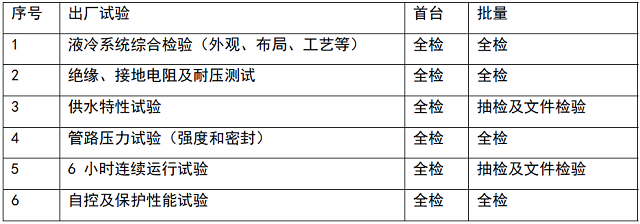

出廠驗收的檢驗原則，見表12所示。

表12 出廠驗收內容表

（2）現場試驗

安裝檢驗

絕緣、接地電阻及耐壓測試

6 小時連續運行試驗

一次側管路密封性試驗

自控及保護試驗

四、場地要求

4.1集裝箱數據中心場地安裝要求

1.1．選址要求

(1) 電力供給應穩定可靠，容量滿足實際應用需求。

(2) 場地具備加濕水源、冷凝水排除條件，設置隔離圍欄等條件。

(3) 應遠離產生粉塵、油煙、有害氣體以及生產或儲存具有腐蝕性、易燃、易爆物品的場所，如煤礦、煉鋼廠、水泥礦山、危險品倉庫等。

(4) 不能在低洼和易受洪水侵入地帶，如地下室、車庫、山腳下、池塘邊等，且水平面應高于該地區歷史最高水位。

(5) 應遠離強振和強噪聲源、強電磁場所，如鐵道邊、爆破車間、變電站、多雷擊區域等。

(6) 應選擇地質堅實的場所，不得在地質斷裂帶上，不得有橡皮土、軟弱土層等不良地質情況，避免選擇易積水和易下沉的地面。

(7) 設備及集裝箱運輸、吊裝、運維地基結實、路徑順暢，沒有障礙物和危險設備，如高壓線下、小巷小徑等。

(8) 與居民居住區至少保持50m的距離以減少日常生活影響（噪音、垃圾、污水等）。

(9) 其它請參照相關國家和行業標準規范（如GB50174、GB/T2887等）。

1.2．混凝土地基要求

(1) 所使用鋼筋屈服強度、抗拉強度、伸長率和重量偏差符合國家現行標準規定 。

(2) 對有抗震設防要求的結構，其縱向受力鋼筋的強度應滿足設計要求。

(3) 混凝土應按國家現行標準《普通混凝土配合比設計規程》JGJ55 的有關規定，根據混凝土強度等級、耐久性和工作性等要求進行配合比設計。

(4) 結構混凝土的強度等級必須符合設計要求。

(5) 凝土運輸、澆筑及間歇的全部時間不應超過混凝土的初凝時間。同一施工段的混凝土應連續澆筑，并應在底層混凝土初凝之前將上一層混凝土澆筑完畢。

(6) 混凝土平臺表面平整度誤差要求小于每米小于5mm，全長小于10mm，無裂紋，無明顯缺陷。

(7) 集裝箱支座安裝位置承受集中載荷，地基承載能力大于50000kg/m2。

(8) 具備當?shù)貧v史最大暴雨排水能力，保證水泥平臺無積水。

1.3． 供排水要求

(1) 供水要求：

1)加濕器水源需一直處于供水狀態，水源穩定，不應斷續供水。

2)加濕器供水管水壓范圍：0.1MPa-0.8MPa 。

3)水管材質可采用 PPR，規格為 DN20，并安裝閘閥、Y 型過濾器、水壓表等必要部件 。

4)低溫地區，為防止供水管凍結，需要根據當?shù)丨h(huán)境氣候情況對管路增加橡塑保溫管，并視環境溫度考慮是否增加電伴熱帶設備。

5)水質要求：潔凈的自來水，水質硬度不宜太高，電導率介于 125～1250us/cm 之間，溫度介于 4～40℃之間。

(2) 排水要求

1)集裝箱的空調室外機安裝區域有冷凝水排水口，需要按照當?shù)胤煞ㄒ?guī)將排出的水進行處理 。

2)集裝箱要位于排水良好的區域，建議建設水泥地基前，規劃好排水渠道，避免暴雨積水影響設備正常使用。

3)加濕器排水溫度較高，為避免燙傷，冷凝水排水管需保溫處理，同時排水管耐溫大于 100℃。

4)采用水管導引冷凝水時，水管朝水流方向坡度不低于千分之五 。

5)冷凝水排水管需要制作存水彎，防止蚊蟲進入 。

6)低溫地區，為防止冷凝水管凍結，需要根據當?shù)丨h(huán)境氣候情況對管路增加橡塑保溫管，并視環境溫度考慮是否增加電伴熱帶設備。

1.4．防雷接地

(1) 防雷

1)為防止集裝箱數據中心遭受雷擊破壞，應設置獨立避雷針，但當集裝箱處于附 近避雷裝置的防護范圍之內時可以不再設置避雷針，保護范圍按照滾球法確定 獨立避雷針應符合以下要求。

2)獨立避雷針應采用直徑不小于 16mm 的熱鍍鋅圓鋼。

3)避雷針通過 40×4mm 的熱鍍鋅扁鋼作為引下線與接地極可靠焊接。

4)應采用搭接焊，其搭接長度必須符合下列規定： 扁鋼為其寬度的 2 倍（且至少 3 個棱邊焊接） 圓鋼為其直徑的 6 倍 圓鋼與扁鋼連接時，其長度為圓鋼直徑的 6 倍。

(2) 接地

1)接地裝置必須為由水平接地極和垂直接地極組成的綜合接地網 。

2)接地網宜采用鋼材，接地裝置的導體截面應符合熱穩定和機械強度的要求，但規格應應符合以下要求：熱鍍鋅扁鋼不小于50×5mm，熱鍍鋅角鋼 不小于50×50×5mm 。

3)接地體頂面埋沒深度不應小于0.8米，角鋼及鋼管接地體應垂直配置。除接地體外，接地體的引出線應作防腐處理；使用鍍鋅扁鋼時，引出線的螺接部分應補刷防腐漆 。

4)接地干線至少應在不同的兩點與接地網相連接

5)接地網的外緣應閉合，外緣各角應做成圓弧形，圓弧半徑為不小于1800mm 。

6)綜合接地網接地電阻應小于1Ω。

1.5．安全措施建議

(1) 根據集裝箱放置場地安全條件，設置物理隔離和電子監控設備保障產品安全 。

(2) 基于物理安全原則，考慮防火、防盜、防潮、防塵、防洪災及雨雪、防鹽霧、防鼠等，進行針對性的安全防范，建議設置如門崗、建造隔離圍墻、砌防水墻、疏導排水溝渠等。

(3) 建議在集裝箱周圍安裝槍機或云臺攝像機，集裝箱箱門要鎖好，門禁卡和鑰匙管理有效 。

(4) 集裝箱周圍安裝防護柵欄，并在顯眼位置懸掛警示牌集裝箱進線、進管口處要做好安全防護措施，防止蟲鼠咬壞水管、電纜，進入箱內部 。

(5) 集裝箱放置區域宜制作雨棚，防止集裝箱日曬雨淋，增加集裝箱使用壽命。

4.2集裝箱地基制作要求

(1) 集裝箱數據中心地基部署需要滿足設計的合理性、安裝的可行性和美觀性等要求。

(2) 本項目采用在集裝箱的 4 個角和底梁處均布12 個鋼制底座方式，將其放置于地面上，每個鋼底座的尺寸為 300mm*300mm。如圖22所示。

圖22 集裝箱箱體的安裝方式

(3) 45 英尺集裝箱數據中心柜體的預估重量約為 30 噸左右，因此要求鋼制底座處水泥基礎的承重能力應滿足箱體的承重要求。若現有的水泥地面無法滿足承重要求，須按要求重新設計制作水泥基礎，建議水泥基礎高出地面200mm。

(4) 不考慮擴容的條件下，水泥基礎可以放置一套集裝箱數據中心（1 個標準集裝箱）的最小面積為 14m*3.4m，即地基平臺四邊各外延 0.1m 。

五、集裝箱冷板式液冷數據中心應用場景

5.1.交通

隨著5G、物聯網、邊緣數據中心等新興技術的推廣應用，汽車行業開始面臨著數字化轉型，智能駕駛（輔助駕駛、自動駕駛、無人駕駛）逐漸成為現實。智能駕駛技術對通信時延的要求非常嚴格，超低的傳遞時延及快速的信息處理可以保證汽車在突發情況時及時采取躲避和剎車等動作，避免交通事故。智能駕駛汽車還要求對采集的圖形和視頻等數據進行實時處理與分析，并指導下一時刻動作的下發，這需要高實時性的數據計算能力需求。此外還要與數據中心的數據進行交互，可以判斷各區域車流量大小，從整體上優化規劃路徑。集裝箱冷板式液冷數據中心可以滿足以上技術的所有需求。

5.2.金融

在金融方面，無人銀行的投入使用展示了生物識別、語音識別、數據挖掘等最新金融的科技成果，并融入了當前炙手可熱的機器人、VR、人臉識別等科技元素。在無人銀行中，智能服務機器人擔任起大堂經理的角色，通過語音識別技術與到店顧客進行交流互動、了解客戶需求，進而引導顧客到達不同的服務區域完成所要處理的業務。在辦理業務方面，顧客可以通過網點內大量的智能化自助終端與多媒體展示屏將銀行各環節的智能服務串聯起來，實現智能化流程自助操控。

無人銀行中的智能客服基于自然語言處理能力和語音識別能力，拓展客服領域的深度和廣度，大幅降低服務成本，提升服務體驗。此種場景對于時延性要求極高，需要跟上發言人的語速和思維，快速理解并及時反饋。如果時延性過高，會影響客戶體驗。此外，身份識別和智能客服均對高實時性計算能力要求較高。集裝箱冷板式液冷數據中心可以滿足以上技術的所有需求。

5.3.工業制造

智能制造是未來先進制造技術發展的必然趨勢，作為智能制造產業中非常重要的一環，邊緣數據中心在智能制造產業中的運用場景也越來越大。在工業平臺部署邊緣數據中心，可增強其收集和管理數據的能力，實現傳感器、控制系統、管理軟件等不同來源的海量數據的集成與匯聚，提升對數據的實時分析能力，從而更好的滿足工業用戶對實時性和可靠性的要求。另外，在工業平臺部署邊緣數據中心，可提升其邊緣計算能力。主要體現在以下方面：充分實現設備間的互聯、互通、互操作；串聯數字工廠的各個環節——智能生產、智能裝備、智能產品、智能物流；實現生產模式的定制；滿足設備的靈活更換要求，生產計劃的靈活調整，新工藝/新流程的快速部署等。

5.4.教育

未來教室可以實現交互式學習、翻轉課堂、互動課堂需求的高品質解決方案，用先進的信息化設備，實現雙屏教學、交互式教學、分組討論式教學、課堂直錄播、遠程同步等多種教學模式的創新，為學生主體地位發揮提供保障。

虛擬現實技術是建設未來教室不可缺少的技術，廣泛應用于學習情境的創設，增加學習內容的形象性和趣味性，進而實現模擬訓練。

為了保障教學體驗，對于網絡時延和速率提出了極高的要求，需要將網絡功能和業務處理功能下移到靠近接入網的位置；為了保證良好的交互性體驗，需要高實時性計算能力。集裝箱冷板式液冷數據中心可以滿足以上技術的所有需求。

5.5.電力

智能電網是在傳統電力系統基礎上，通過集成新能源、新材料、新設備和先進傳感技術、信息技術、控制技術、儲能技術等新技術，形成的新一代電力系統，具有高度信息化、自動化、互動化等特征，可以更好地實現電網安全、可靠、經濟、高效運行。智能電網無線通信應用場景總體上可以分為控制、采集兩大類。其中，控制類包括智能分布式配電自動化、用電負荷需求側響應、分布式能源調控等；采集類主要包括高級計量、智能電網大視頻應用。智能電網具有超低時延需求、高實時性計算能力需求。集裝箱冷板式液冷數據中心可以滿足以上技術的所有需求。

六、結束語

集裝箱冷板式液冷數據中心解決方案，作為一種新新的邊緣數據中心解決方案，符合當下的政策背景，響應了國家的號召，能夠解決產業升級帶來的痛點。期望本技術規范的發布，能夠為行業的發展帶來幫助。

本文標題：集裝箱冷板式液冷數據中心解決方案

本文鏈接：http://www.yangziriver.cn/faq3/248.html
[版權聲明]除非特別標注，否則均為本站原創文章，轉載時請以鏈接形式注明文章出處。
