綠色數據中心節能技術發展現狀分析
什么是綠色數據中心？
綠色數據中心(Green Data Center)是指數據機房中的IT系統、制冷、照明和電氣等能取得最大化的能源效率和最小化的環境影響。
綠色數據中心是數據中心發展的必然，可以從建筑節能、運營管理、能源效率等方面來衡量一個數據中心是否為“綠色”。
綠色數據中心的“綠色”具體體現在整體的設計規劃以及機房空調、UPS、服務器等IT設備、管理軟件應用上，要具備節能環保、高可靠可用性和合理性。
數據中心是公認的高耗能行業，過去十年間，我國數據中心整體用電量以每年超過10%的速度遞增，2018年，全國數據中心總耗電量1500億千瓦時，達到了社會總用電量的2.19%。預計到2025年，占比將增加一倍，達到4.05%。
綠色數據中心技術概述
綠色數據中心、綠色基站、綠色電源等相關的先進技術，對節能效果顯著的微模塊產品、液態制冷、冷熱通道隔離、液冷服務器、自然冷卻系統、高頻模塊化 UPS、分布式 HVDC、高送風地板、冷水機柜等產品進行重點推介，針對數據中心節能產業鏈條，規劃出不同的節能技術選項和技術分類。統籌數據中心布局、服務器、空調等設備和管理軟件應用，選址考慮能源和水源豐富的地區，利用自然冷源等降低能源消耗，選用高密度、高性能、低功耗主設備，積極穩妥引入虛擬化、云計算等新技術；優化機房的冷熱氣流布局，采用精確送風、熱源快速冷卻等措施，這些技術已經實踐檢驗，屬于節能效果顯著、經濟適行、有實施案例的成熟節能技術。
同時也要對節能技術進行系統評價，僅從某一層次孤立解決節能問題的戰略，不但不能使節能效果最大化，相反可能降低基礎設施的功能，增大建設和運營成本。數據中心綜合節能策略如下圖所示：
圖2 數據中心綜合節能策略組合
1.降低 IT 設備用電、提高 IT 設備節能效率：
采用新型節能處理器的 IT 設備，在保證同等處理能力的前提下，降低 IT 設備能耗；采用具有自動休眠或自動降級運行（如降頻）能力的 IT 設備，使得設備在空閑時可以自動降低能耗；
采用系統資源共享技術和云計算技術，通過優化資源利用效率，實現以更少的設備（亦即更少的能耗）去完成更多的處理任務。
數據中心的節能包含兩個方面的內容：基礎設施的節能及 IT 設備的節能。根據定義，數據中心電能使用效率為同一時間周期內數據中心總電能消耗量與信息設備電能消耗量之比，其中數據中心總電能能耗為信息設備電能能耗與基礎設施能耗的相加值?；A(chǔ)設施能效低下是傳統設計造成的：

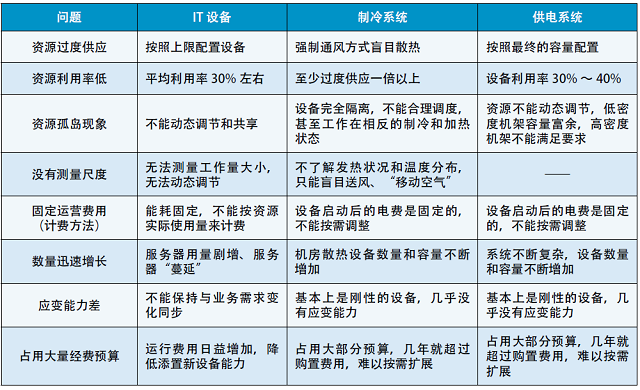

表1 數據中心當前能耗過高問題細分
2.提高供電系統效率的主要方向：
提高設備容量利用率：精細系統容量規劃設計，避免設備過渡規劃；采用模塊化設計，實現設備容量的動態增長（UPS 設備本身效率提高 10% 左右）；供電方案優化設計，降低方案的復雜性。
配置高效“高頻機”設備：提高設備本身效率（2% ～ 3% 左右）；降低交流輸入系統供電設備和線纜的容量和傳輸損耗（效率提高 3% ～ 5% 左右）。
采用 380V/240V 直流 UPS 供電系統：提高 UPS 設備本身和 IT 設備內開關電源運行效率。
UPS 系統設置“經濟運行”模式：提高系統運行效率（10% ～ 12% 左右）。
3.提高制冷系統效率的主要方向：
傳統的未進行節能規劃設計的數據中心，制冷系統的能耗是 IT 設備的 1.4 倍左右。經過精心規劃設計并最大可能采用節能的制冷方案和設備后，在 IT 設備滿負荷時，制冷系統能耗與 IT 設備能耗之比，在沒有自然冷源的環境下可降到 0.5 左右，而在全年都有自然冷源的環境下，可降到 0.2 左右。除提高設備容量利用率以提高制冷設備的工作效率之外，節能改造的要點如下：
減少和消除機房內冷熱氣流混合改善冷卻效果；防止冷熱氣流混合，可提高機房專用空調機的回風溫度。具體措施包括：機架隔板配置、機房冷熱通道布局、空調設備的正確安放、冷通道或熱通道封閉。
縮短冷熱氣傳輸距離，減少傳輸阻力。相關技術涉及 IT 機房面積和長寬尺寸、送風方案（下送上回或上送下回）、是否鋪設送風和回風管道、下送風地板高度、房間層高、線纜鋪設方案等一系列內容。
直接利用自然冷源，大幅度降低制冷功率；可利用地下水或地表水作為冷源，或利用部分地區冬季或春秋季室外溫度較低空氣做冷源。這就涉及到數據中心選址、冷源的采集、傳輸和熱交換方法問題。
改造提高空調的性能，包括：使用渦旋式壓縮機；使用變頻技術空調機組；適當放大冷凝器，增加散熱面積，降低冷凝溫度、提高制冷系數；添加冷凍油添加劑，減阻抗磨，增強冷凝器和蒸發器的換熱；夏季對風冷冷凝器進行遮陽，水霧降溫等措施。
在方案設計階段，應對多種方案進行技術經濟比較，選取節能型的空調系統，如：帶板式換熱器的水冷型冷水機組，帶乙二醇自然冷卻系統的空調機，帶氟泵節能模塊的機房專用空調機等。大型數據中心還可以進一步考慮采用冷熱電三聯供方案（燃氣內燃發電機產生的余熱，供吸收式冷水機組制冷和冬季采暖用）。

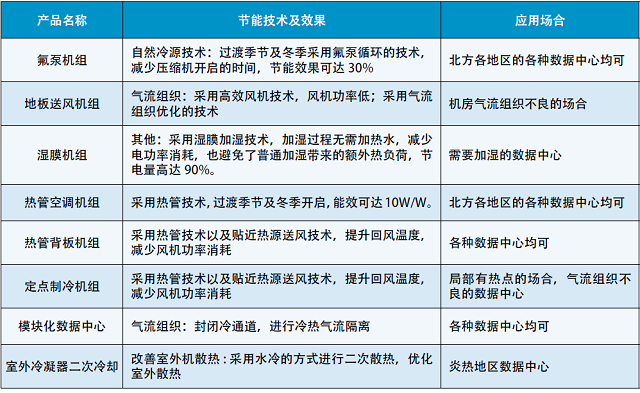

表2 數據中心制冷節能產品與技術細分
提高建筑物圍護結構熱工性能；合理控制窗墻比；采用新型墻體材料與復合墻體圍護結構；采用氣密性好的門窗；盡量采用具有隔熱保溫性能的吸熱玻璃、反射玻璃、低輻射玻璃等，避免使用單層玻璃；機房圍護結構應嚴格密封，減少漏風量等。
隨著科技的進步和電子技術的不斷發展，IT 設備電子元器件的可靠性、耐熱性得到了進一步的提升，低耗能 CPU 系統也已涌現，使得 IT 設備對環境溫度的苛刻要求得到進一步緩解，也為機房環境溫度的提升創造了條件。因此，適當提高機柜進風溫度，可以減少空調系統的能耗，同時針對單機柜功率較大的情況下，大力推廣液冷系統。
4.提高水資源利用效率的主要方向：
提高供水溫度：在冷機開啟的時間段內，提高冷卻水溫度，不僅僅節省冷塔風扇做功消耗的電量，而且還會使水蒸發量有所減少。在冬季板式換熱器開啟的時間段，提高冷凍水供水溫度，使冷卻水溫度提升（板換開啟后冷卻水直接給冷凍水降溫），蒸發量也有所減少。
提高冷卻水濃縮倍數：冷卻水做水處理加藥，必定要配合著排污，來控制冷卻水的濃縮倍數，從而控制冷卻水中鈣鎂離子的含量，延緩管道及設備結垢。一般情況做水處理的廠商會建議 4 倍濃縮倍數，跟進每周檢測補充水的電導率調整冷卻水排污電導率設定值。由于冷卻水排污量比較大，嘗試逐步提升排污電導率設定，控制冷卻水濃縮倍數在 5 倍左右。
提高反滲透進水水質及溫度：適當增加反滲透膜的數量或提升進水水質，會提高產水量，減少廢水排放。進水水溫每提升 1℃，產水量會提升 2.5%-3.0%（以 25℃為標準）。
適當安排設備日常維護：數據中心有一項例行維護是冷塔清洗，最初的清洗頻次為每月一次，后來由于冷卻水系統做了加藥處理后，清洗頻次修改為累計運行 2 個月后清洗，這樣的安排后就更加合理。不僅僅節省了人力成本，也提供了數據中心用水效率。
廢水污水處理二次利用：對數據中心排放的廢水（冷卻水排污、冷凝水、生活用水等）回收再利用。對于雨水充足地區可做雨水收集利用。
5.提高可再生能源利用效率的主要方向：
數據中心的能耗問題已經引起了全球的廣泛關注，對計算機系統可持續能力的設計已不可避免。雖然可再生能源具有間歇不穩定的特點，但是設計可再生能源驅動的數據中心除了可以降低數據中心的碳排放外還有許多其他的好處。
可再生能源發電是高度模塊化的，可以逐漸增加發電容量來匹配負載的增長。如此，減小了數據中心因電力系統超額配置的損失，因為服務器負載需要很長一段時間才能增長到升級的配置容量。此外，可再生能源發電系統規劃和建造的間隔時間（又稱為籌建時間）要比傳統的發電廠短很多，降低了投資和監管的風險。而且，可再生能源的價格和可用性相對平穩，使 IT 公司的長遠規劃變得簡單。
6.提高資源循環利用的主要方向：
數據中心每天都產生大量的廢熱，入股允許數據中心熱源接入城市供熱系統，同時接收供熱、開放區域供熱。使用專門用于熱回收的熱泵，熱泵的冷凝器側與區域供熱系統進行熱交換，在那里傳遞熱量，而不是將其散發到外部空氣中。
數據中心熱回收可以以兩種方式進行。其一是數據中心可以使用熱泵生產自己的冷卻，并在合適的溫度下將多余的熱量排入?yún)^(qū)域供熱網絡。其二是采用數據中心的多余熱量通過回水管中被運送到生產工廠，在生產工廠中多余的熱量進入大型集中式熱泵的蒸發器側，為區域供熱網絡供熱。
綠色數據中心節能技術發展方向
1.數據中心主要節能方向分析
在數據業務需求的爆炸式增長及 IT 技術的迅速發展的共同推動下，數據中心在本世紀進入迅猛發展時期，而與此同時數據中心的能耗問題也隨著其發展變得越來越無法忽視。數據中心的能耗相對于其他的建筑能耗有其自身的特殊性：耗能設備的種類繁多、專業性強，對它的節能研究是一項多專業綜合的系統工程。
IT 設備包括計算、存儲、網絡等不同類型的設備，用于承載在數據中心中運行的應用系統，并為用戶提供信息處理和存儲、通訊等服務。IT 設備的具體類型包括：
(1) 服務器類，例如機架式、刀片式（含機框）或塔式等服務器；
(2) 存儲類，包括磁盤陣列、SAN（Storage Area Network，存儲區域網絡）交換機等存儲設備，以及磁帶庫、虛擬帶庫等備份設備；
(3) 網絡類，包括交換機、路由器，以及防火墻、 VPN（Virtual Private Network，虛擬專用網絡）、負載均衡等各類專用網絡設備;
(4)IT 支撐類：主要包括用于運行維護的監控管理等設備。
數據中心制冷設備是為保證 IT 設備運行所需溫、濕度環境而建立的配套設施，主要包括：
(1) 機房內所使用的空調設備，包括機房專用空調、行間制冷空調、濕度調節設備等；
(3) 如果使用新風系統，還包括送風、回風風扇、加/ 除濕設備、風閥等。在當前中國數據中心建成后，電費占運維總成本 60%-70%，而空調所用電費在其中占 40% 左右。在純產品的角度上看，機房精密空調為了節能，主要利用冷水機組、FREE COOLING、精確送風、氟泵等多種節能方式和產品類型。

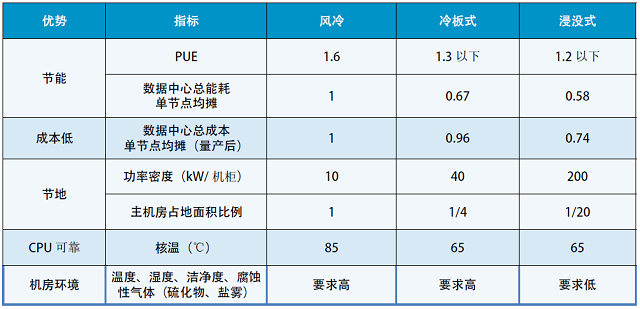

表3 數據中心液冷與風冷的比較分析

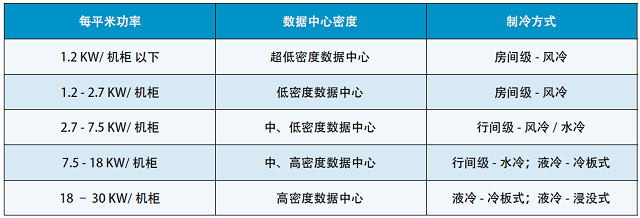

表4 數據中心制冷的模式分析

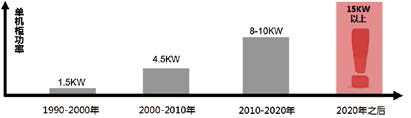

圖3 中國數據中心單機柜功率密度分析及預測
數據中心供配電系統用于提供滿足設備使用的電壓和電流，并保證供電的安全性和可靠性。供配電系統通常由變壓器、配電柜、發電機、UPS、HVDC（高壓直流）、電池、機柜配電單元等設備組成。
數據中心中其它消耗電能的基礎設施，包括照明設備、安防設備、滅火、防水、傳感器以及相關數據中心建筑的管理系統等。
2.當前數據中心節能研究分類分析
數據中心巨大的能源消耗是促使人們研究其能源利用效率的主要推動力，而諷刺的是對于全球數據中心的實際能源消耗量，至今還沒有任何有信服力的統計結果。造成這種現象的原因很多：一方面，數據中心發展仍在上升期，數量及設備性能均存在著不穩定性，這在客觀上為統計工作帶來了困難；另一方面大部分數據中心運行管理人員將數據中心運行數據視為一種私有資源，不愿意公開，主觀上為統計工作設置了障礙。
數據中心能耗的研究從研究角度的不同可以分為兩類，一類是從宏觀上研究，力求獲得數據中心總體的耗能情況。主要是采用一種間接估算的方法來研究全球服務器的能耗總量。它主要依據全球服務器消費及運行信息。將服務器按其價格分為三類，通過市場調查分析出各類服務器的歷史安裝數、制造廠家出貨數及報廢的臺數。在每類服務器中選取一個最具代表性的典型服務器來測量其能耗數據，再將測得的各典型服務器全年能耗乘以每一類服務器的實際運行臺數則可以得到全球服務器總能耗估計值。這類研究可以在未來的發展方向為進一步提高估算的準確性及考慮數據中心其它部分能耗（其他 IT 設備及制冷等輔助設備的能耗）的統計，并從單純統計轉變?yōu)閷ξ磥砟芎牡念A測；
另一類是以特定的數據中心作為研究對象，通過對個體的研究以期反映出總體的特點，這一類研究的進一步發展一方面依賴于測量儀器的發展（這一點對于電源供應不獨立的數據中心來說尤為重要），另一方面也依賴于所研究的數據中心數量的增加和每個數據中心歷年數據的累積，將數據以數據庫的形式建立起來以供業內人士的進一步研究。了解更多請閱讀綠色數據中心先進適用技術。
