研究降低數據中心整體碳排放的相關創新技術，需要首先對數據中心這個整體概念進行解構。

從數據中心的生命周期維度分析碳排放，基本可以劃分為兩個階段：

第一是建設階段：在數據中心正式投入運營之前，需要進行大量的土地作業、建筑工程以及設備調試等工作，這個階段將會產生一部分的碳排放，而且建筑材料和相關設備在生產和回收時產生的碳排也會對總體碳排產生影響；

第二是運營階段：這一階段產生的碳排放包括由 ICT 設備工作消耗電能所產生的間接碳排放，以及備用柴油發電機等基礎設施產生的直接碳排放，這一階段碳排放的總量取決于各類設備的耗電量、可再生能源的利用比例，以及數據中心整個運行生命周期的時長。

以一個 1500 柜，每柜 8kW，負載率 75%，PUE 設計值為 1.5 的數據中心為例，其 10 年生命周期碳排放約 76.3萬噸，其中包含建設階段排放約 10%，相關減碳技術主要體現在數據中心設計和建設模式上，而占 90%的運營階段碳排放以用電為主，此部分的減碳技術主要體現在設備高效節能技術上。（計算方法參考中華人民共和國生態環境部《關于做好 2022 年企業溫室氣體排放報告管理相關重點工作的通知》，全國電網排放因子為 0.5810tCO2/MWh）。

因此，按數據中心生命周期的不同階段，可以將相關綠色節能技術劃分為設計建設階段和運營階段兩類。

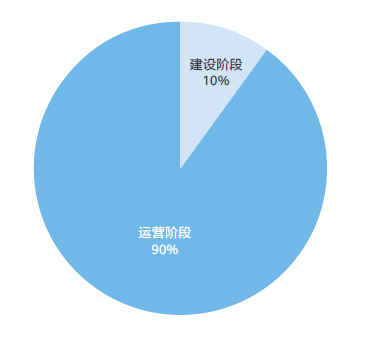

圖1 數據中心建設與運營過程產生碳排比例

設計建設階段采用的技術

• 1.數據中心 PUE 仿真設計技術

PUE 仿真設計源于創新數字孿生理念，在設計階段，基于方案構建設備模型、系統模型，并且基于導入的運行參數和外部數據（如負載率、氣候數據）來模擬系統和設備運行狀態，輸出重點特征值狀態 PUE。采用一維熱流體仿真技術對數據中心制冷系統進行物理建模，結合控制仿真技術模擬系統的控制過程，最終獲取 AHU（Air Handling Unit，空氣處理單元）、冷機、冷塔、水泵等制冷設備的動態和穩態狀態，實現復雜熱流系統的狀態重現和預測。PUE 仿真設計也可以用于數據中心運營過程中系統智能 PUE 調優時的 PUE 預測仿真。

• 2.預制模塊化建設技術

以全棧化的思維融合數據中心土建工程（L0）及機電工程（L1），功能區域采用全模塊化設計，將結構系統、供配電系統、暖通系統、管理系統、消防系統、照明系統、防雷接地、綜合布線等子系統預集成于預制模塊內，所有預制模塊在工廠預制、預調測，并在現場同步進行地基土建建設作業。交付過程中，預制功能模塊從工廠運輸?shù)秸军c(diǎn)現場，無需進行大規模土建，只需要進行簡單吊裝及樂高式搭建，即可完成數據中心快速建設部署，相比傳統方式上線時間提前50%，有效降低建設過程中的建筑垃圾、施工用水產生，同時在生命周期結束后材料回收率高于80%，具有全生命周期低碳的優勢。

• 3.數據中心園區疊光和疊儲技術

對于大部分?jǐn)?shù)據中心應用場景而言，數據中心園區疊光通常適合作為市電的補充，可以有效幫助客戶降低一部分的運營費用的支出。

同時，隨著各地峰谷電價差的逐步放大，會有效激發數據中心企業在園區建設儲能裝置，一方面可以削峰填谷，在波谷期間用市電給儲能裝置充電，波峰期間使用儲能裝置給數據中心供電，利用峰谷電價差實現套利；另一方面可以更好的適應未來新能源占比逐步走高的供電網絡，實現本地的調峰調頻，有力的保障負載設備更穩定的運行。

運營階段采用的技術

數據中心運營過程中的節能降碳技術分析，可以從電能消耗的組成部分維度切入。對于一個典型的數據中心，運營過程的電力消耗是由服務器、存儲和網絡等 ICT 設備，空調和換熱器等制冷設備、變電設備，UPS（Uninterruptible Power Supply，不間斷電源）、備用發電機和電池等供配電設施以及照明、監控等其他設備所產生的。圖 2 以一個 PUE=1.5 的數據中心為例，其中67% 的電力消耗來自 ICT 設備功耗，27% 來自制冷系統功耗，5% 功耗由供配電損耗和 1% 由其他設備產生。

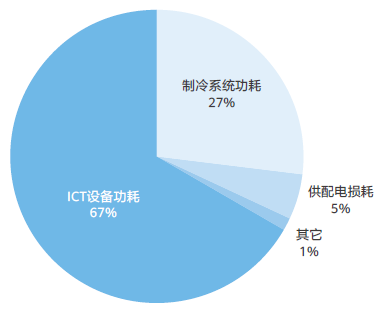

圖2 一個PUE=1.5的數據中心中各組成部分所消耗的電能占比

• 1.制冷設備節能技術

隨著芯片技術與工藝的進步，服務器計算能力有了數十倍的增長，但是總體功耗也隨之提升。預計到 2025 年，數據中心的 x86 CPU 芯片 TDP(Thermal Design Power，散熱設計功耗 ) 提升至350W 左右，ARM CPU 芯片的 TDP 提升至 600W 左右，而用于人工智能計算的 NPU/GPU 芯片會提升到 750W 左右。同時期對應的典型服務器 (2U 高度 2 路處理器 ) 功率也持續演進，x86 CPU 服務器會提升到 725W 左右，ARM CPU 服務器提升至 1000W 左右，用于人工智能計算的 NPU/GPU服務器會提升到 1500W 左右?；谶@些預測，2025 年主流機柜功率將會達到 12~15kW/ 柜，未來會繼續增加到 25kW-50kW/ 柜，甚至更高，對當前的數據中心制冷技術帶來極大挑戰。

對應的數據中心制冷設備技術包括直接自然風冷卻、間接蒸發冷卻、冷板式液冷和浸沒式液冷等，15kW/ 柜以下風冷技術可以滿足大部分地區的制冷需求，出現自然冷源代替冷凍站等傳統人工冷源趨勢，間接蒸發冷卻可以在中國大部分地區實現平均 PUE 低于 1.25 的目標。15kW/ 柜以上時風冷技術成本上升，液冷技術開始具備經濟性。液冷目前最主流的方式冷板式液冷和浸沒式液冷，當前主要用于高功率密度型業務如 HPC(High Performance Computing，高性能計算 ) 和人工智能計算，通常單機柜功率超過 20kW。而隨著通用計算 CPU 的功率密度提升，通用計算使用的高功率密度服務器液冷技術出現規模應用的機遇。

除風冷技術和液冷技術之外，制冷設備節能技術還有很多，包括最新的氟泵、余熱回收、吸附式制冷、相變蓄冷和數據密集型集群存儲等創新技術，由于大多尚處于早期，且受到產業鏈成熟度、投資成本、運營運維成本、運維難度和適用等條件限制等原因，尚未形成規模應用。

• 2.供配電設備節能技術

供配電設備的節能技術包括：高效 UPS，UPS 智能在線模式，電力模塊等。這些節能技術已經通過互聯網企業的實踐逐步進入了規模化應用，助力降低供配電損耗。電力電子半導體技術出現得較晚，但發展迅速，短短幾十年，已經經歷了晶體管、晶閘管（SCR Silicon Control Recti?er 和GTO Gate Turn-Off Thyristor）、金氧半場效晶體管（MOSFET Metal-Oxide-Semiconductor Field-Effect Transistor）、絕緣柵雙極型晶體管（IGBT Insulated Gate Bipolar Transistor）幾次迭代。近年寬禁帶半導體材料（如 SiC 碳化硅、GaN 氮化鎵）器件也開始逐步應用，每一次升級均能實現大幅的功能擴展或性提升。可以說電力電子半導體器件是按照三五年一小代、二十三十年一大代的步伐在快速邁進?？梢灶A(yù)見，在未來數年內采用電力電子半導體器件的固態變壓器的發展速度也將快于傳統的變壓器，采用固態變壓器技術將有利于進一步降低數據中心供配電系統的電力損耗，提高可靠性。

• 3.ICT 設備節能技術

ICT 設備的高效節能技術包括：全閃存化存儲、全光纖化網絡、無損以太網絡等，都可應用于數據中心節能提效。

全閃存化存儲：在相同的容量下，閃存相較于 HDD 的電力能耗降低 70%，功耗大幅降低，能夠進一步壓縮產生同等業務輸出的總能耗，同時占用空間節約 50%。

全光纖化網絡：用光纖替代傳統的銅芯通信線纜可以大幅提高網絡的高比特?cái)?shù)據傳輸能力以及大吞吐量的交叉能力，并且傳輸距離更長，布線也更加靈活。隨著全光網絡的推進，節約了大量用于傳統通信線纜中的銅、鋁等金屬材料，而光纖中所采用的玻璃或塑料等芯材制造過程能耗更少，尤其是這類材料耐腐蝕性能更好，壽命更長，在長期角度能夠減少運維產生的成本與能耗排放。

網絡設備節能：采用單板級相變散熱技術和毫秒級切換電源模塊技術的數據中心網絡交換機，能耗降低約 50% 的能耗。

全無損以太網絡：傳統以太網絡在數據傳輸中采取“盡力而為”的方法，是“有損”的。將計算、存儲、高性能計算網絡統一承載，0 丟包無損以太網絡比傳統以太網絡最高可提高計算效率 17%，縮短整體計算時間。

• 4.運營運維智能化管理技術

通過 AI 技術能夠優化數據中心基礎設施管理。如制冷系統能夠通過 AI 優化自身的運行狀態，也能根據 IT 業務負載需求變化進行及時尋優，供電系統能夠主動預測和自動識別報警，以便及時作出響應。借助 AI 技術可以最大限度實現數據中心的自動高效運行，減少由于資源調配不善或人工干預不及時而導致的資源浪費。
