【摘 要】：空調冷源系統耗電在數據中心總用電量中占比接近一半。本文主要針對現有的數據中心空調冷源系統，通過對水冷系統經濟運行模式的研究分析，提出了多種行之有效的節能運行策略，可顯著地降低系統運行費用，同時為今后數據中心水冷系統的節能減排起到重要的示范作用。

統計顯示，數據中心的冷卻用電占機房總功耗的40%左右。如何降低大型數據中心水冷系統的的運行能耗，從根本上降低PUE(評價數據中心能源效率的指標)成為亟待解決的課題。本文分別從制冷主機運行及控制策略、IDC機房空調的合理設計及系統輕載運行等方面進行了闡述，提出了一系列行之有效的數據中心空調冷源系統的經濟運行模式。

1 制冷主機運行及控制策略

空調冷水系統一般包括冷水機組、冷卻塔、水泵等主要部件，大多數建筑物都是使用兩臺(或兩臺以上)的冷水機組供冷，冷水機組大部分時間內均在部分負荷下運行。優化制冷主機運行臺數，同時對冷凍水、冷卻水系統進行控制調節，能使冷水機組高效、可靠地運行。

1.1 制冷主機運行臺數優化

1.1.1 離心式冷水機組部分負荷的能效比特點

離心式冷水機組在部分負荷下運行的條件不同，其部分負荷的能效比變化趨勢不同，根據冷卻水進水溫度變化，冷水機組在部分負荷時的運行規律見表1。

表1 冷卻水進水溫度對冷水機組部分負荷的能效比影響

冷水機組是按照設計工況選擇的，當冷卻水進水溫度低于設計工況時，冷水機組的滿負荷制冷量可能會大于其設計冷量(額定冷量)。超額冷量一般是5%左右，它不僅受到“壓縮機過電流保護”的限制，而且受到冷凝器與蒸發器的壓差不宜過低的限制。另外，在冷水機組負荷相同的條件下，若冷卻水進水溫度降低，則冷水機組的COP會升高。

冷水機組在非設計工況下，仍可能滿負荷運行。在多臺冷水機組運行管理中，空調系統負荷逐步減少時，會關閉部分冷水機組，使剩余的冷水機組在較高負荷區域滿負荷運行。因此在設計選型時適當增加冷水機組臺數，在空調系統部分負荷時，減少冷水機組的運行臺數是節能的措施之一。

1.1.2 多臺離心式冷水機組并聯運行規律

據統計只有15%左右的建筑物使用單臺冷水機組供冷，而85%左右的建筑物使用兩臺（或以上）的冷水機組供冷。為了讓每臺冷水機組運行在高能效的較高負荷區域，冷水機組的群控方案應確保每臺冷水機組絕大部分時間運行在50%以上負荷范圍內，以達到既節約冷水機組運行費用，又節約與之相對應的水泵、冷卻塔的運行時間及電費的目的。當建筑物中的冷水機組的數量越多時，每臺機組接近滿負荷運行的概率越大。

由于大部分建筑物都是使用兩臺(或兩臺以上)冷水機組供冷，并且冷水機組的群控方案基本保證每臺冷水機組絕大部分時間運行在50%以上負荷范圍內，因此在選擇離心式冷水機組臺數時，需注意：

• 1）.離心式冷水機組的NPLV值不能真實反映多臺冷水機組運行時的實際能耗情況，因此可采取比較離心式冷水機組的COP為主，比較其NPLV值為輔的方式，評估多臺冷水機組運行時的實際能耗情況。

• 2）.合理選擇冷水機組的臺數，綜合考慮兩方面因素。增加設計的冷水機組臺數是節能運行的措施之一，在空調系統負荷減少時，可減少冷水機組的運行臺數。但是需綜合考慮由于冷水機組臺數增加，導致冷水機組的單機制冷量減少，對于同一系列的機組而言，單機制冷量減小，其COP值也相對較小，對冷水機組的節能運行不利。

• 3）.從實際出發選擇冷水機組的臺數和單機制冷量。一般工程以3～5臺冷水機組為宜，基本上是多臺同一冷量的冷水機組。這樣既考慮離心式冷水機組在不同冷量范圍的性價比和COP值，又考慮冷水機組、水泵、冷卻塔的互為備用，還考慮冷水機組的群控系統的復雜程度及其成本。冷水機組臺數過多，會相應增大冷水機房面積，因為每一臺冷水機組都需要維修空間，并且水泵、冷卻塔所需的空間也相應增大。

根據能效和設備性能，提供最優設備運行組合和優化每臺冷水機組負荷分配，可根據日常運行數據，經專業軟件提供智能控制算法以便最大限度的根據負載需求實現節能運行，合理控制冷水機組運行臺數，實現系統高效節能地運行。為了讓每臺冷水機組運行在高能效的較高負荷區域，應確保每臺冷水機組絕大部分時間運行在50%以上負荷范圍內，以達到既節約冷水機組運行費用，又節約與之相對應的水泵、冷卻塔的運行時間及電費的目的。

1.2 變工況節能冷卻水系統

1.2.1 冷卻水溫度的優化點確定

冷水機組提供冷量的同時還產生熱量，通過冷卻塔散熱。冷卻水溫度變化后，冷水機組能耗和冷卻塔能耗的變化趨勢卻相反，見表2。

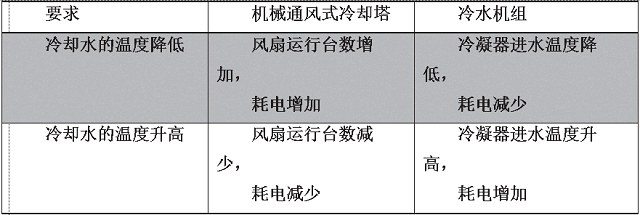

表2 冷卻水的溫度對冷卻塔和冷水機組能耗的影響

故把冷卻塔能耗與冷水機組能耗相加，可以尋找冷卻水溫度的優化點，對應于總能耗曲線上的最低點。

1.2.2 冷卻水溫度優化點隨運行工況變化而改變

冷卻水溫度的優化點取決于很多參數，如冷卻負荷、空氣的濕球溫度或環境狀態等。冷水機組和冷卻塔的綜合能耗最低點不是對應于恒定的冷卻水溫度點，如圖1所示。

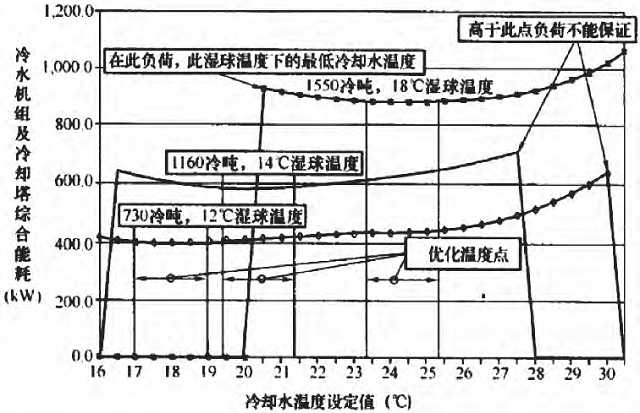

圖1 系統負荷變化與冷卻水最優化溫度點關系圖

假如在室外濕球溫度18℃時，一臺1550冷噸的離心式冷水機組滿負荷的工作狀態曲線如圖1，它表明在此負荷、此濕球溫度下，隨著冷卻水溫度的不同，冷水機組和冷卻塔的總能耗也隨之不同。在此狀態下的冷卻水的優化溫度為24℃，對應于總能耗曲線上的最低點。當隨著負荷減少，室外濕球溫度的下降，冷卻水的優化溫度也會隨之發生變化。在冷水機組荷載達到1160冷噸時，濕球溫度在14℃的條件下，冷卻水的優化點移到了21℃。因此，不同的濕球溫度，不同的冷水機組荷載會產生出不同的優化溫度點。

冷水機組能耗與冷水機組的性能曲線有關，而冷卻塔能耗與冷卻塔的性能曲線有關，需采用智能化的控制系統將冷卻塔運行控制與冷水機組運行控制緊密地結合。

1.2.3 變工況調節

冷卻水溫度主要由冷水機組和冷卻塔性能曲線、空氣濕球溫度和環境狀態以及冷卻負荷這三個方面來確定的。

變工況冷卻系統實質是把系統的發熱量用最小的功耗帶走，并為系統提供相對理想的冷卻水溫度，適應不同空氣濕球溫度及不同冷負荷工況變化，為系統綜合COP做貢獻。

由于空調系統大部分時段均運行于部分負荷下，冷卻塔容量按照滿負荷配置，同時配有備用冷卻塔及自由冷卻系統冷卻塔(此部分塔在非自由冷卻時段可與主機配備的塔體聯合使用)，這些設備配置就為變工況冷卻系統的實施奠定了基本的物質基礎。

在日常運行中，根據環境濕球溫度、冷卻水流量、進回水溫度，控制風機運行狀態與數量，為主機提供最佳冷卻水溫，做好相關數據的紀錄與整理，從中歸納匯總找出內在的聯系及規律，為主機運行提供最佳的冷卻溫度，優化冷卻水系統運行方案。

同時應當明確增加冷卻塔運行臺數、降低冷卻水出水溫度，必然導致冷卻塔蒸發損失、排污損失及飄逸損失的加大，不可避免的會增大冷卻水系統的補水量，所以確定冷卻水最佳冷卻溫度，需同時考慮補水量的影響。

1.3 適當提高空調供水溫度的節能運行

適當提高制冷主機的蒸發溫度及冷水的出水溫度是提升制冷系統整體節能效果的一個有力措施。

隨著冷水機組的出口冷水溫度升高，冷水機組的制冷量逐漸增加，COP值逐漸增加，從4.4℃到9.5℃，冷水溫度升高5.1℃，冷水機組的冷量增加了30.2%，COP 值增加了7.9%。冷水溫度的升高使冷水機組的蒸發壓力和蒸發溫度升高，從而改善主機的制冷性能，使得制冷量和COP值增加(見圖2)。如空調負荷發生變化，可以通過調節離心式制冷機進口導葉或者調節轉速，改變蒸氣吸入量，以適應供冷量的要求。所以提高冷水供水溫度不會引起供冷量偏大的問題。

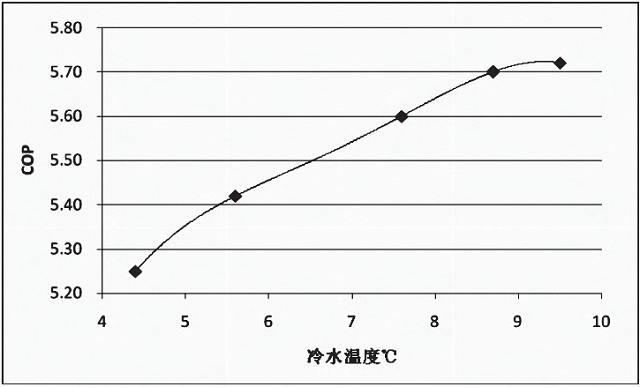

圖2 冷水溫度對機組性能的影響

下圖顯示了在不同的出水溫度條件下，冷水機組的制冷量與用電功率的典型關系。

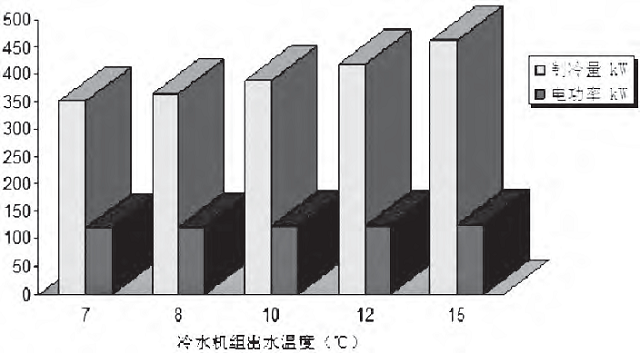

圖3 冷水機組出水溫度與制冷量和用電功率的關系

不難看出，隨著出水溫度的提升，制冷量和用電功率都在增加，但制冷量的增幅更大。以上分析表明，根據氣象條件和空調負荷的變化，確定合理的供水溫度，這樣既可提高制冷機組運行能效比，又可延長自由冷卻使用時間。

確定冷水溫度的運行參數，需根據數據機房空調負荷、室外氣象參數、末端專用空調處理能力三方面的因素確定。

值得注意的是，冷水機組的出水溫度也不可以不受限制的提高，且對于末端空調設備而言，當來自冷水機組的冷凍水供水溫度提升時，其制冷量將隨之下降，專用空調的運行臺數必然會有所增加，其對應的功耗也會有一定程度的上升；當專用空調制冷量衰減過大，即會出現末端專用空調制冷總量無法滿足數據機房所需冷負荷，那勢必會導致數據機房環境溫度升高。

2 IDC機房空調的合理設計

2.1 IDC機房的氣流組織

合理的冷熱通道分布，可以避免因局部熱點，導致空調溫度設定過低從而引起的高功耗。機架“背對背”、“面對面”布置是最基礎的冷熱通道布置(如圖4)，在此基礎上，應進一步考慮封閉熱通道(如圖5)或冷通道(如圖6)，進而提高氣流組織的效率，使空調運行在高效狀態。通過大量的CFD(計算流體動力學仿真模擬軟件)模擬，以及現場實測，總結了大多數情況下，封閉冷通道效率更高，究其原因是由于冷通道可以使機柜得到更多的進風，可以有效冷卻設備，降低主設備的出風溫度，最終的結果就是可以提高空調回風溫度的設定點，實現空調系統的節能。

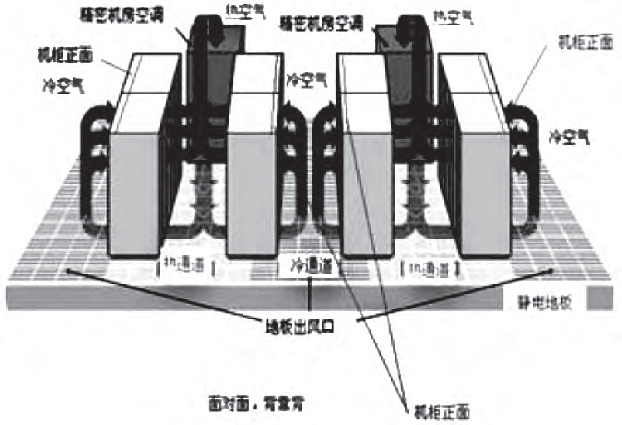

圖4 機房冷熱通道布置示意圖

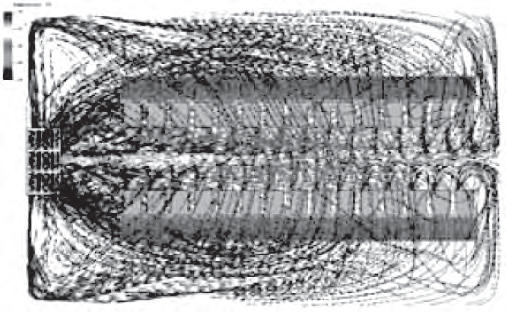

圖5 封閉熱通道后的溫度場

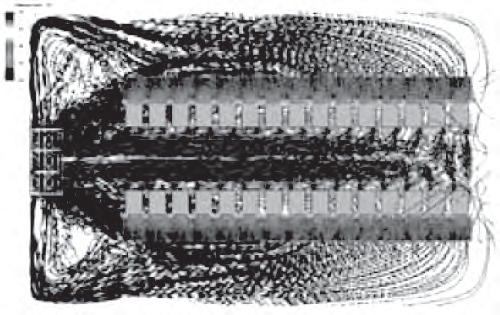

圖6 封閉冷通道后的溫度場

機柜內氣流設計是引導空氣最大限度改進冷卻效果的關鍵因素，設計合理的機柜，其氣流組織順暢且無冷熱氣流摻混，高效地利用了空調提供的低溫空氣，提高了冷風的利用效率。無論是何種形式的機柜，都要合理設計機柜內部的氣流組織。首先，應避免氣流受阻，在機架中應留出冷風自由上升的通道，避免設備完全將下送的冷風阻擋；其次，應避免氣流紊亂，造成冷熱風混合，應在空位放置機架擋板（盲板），阻止熱風回流。

2.2 IDC機房熱通道溫度的提高

適當提高末端專用空調回風溫度以提高單臺機組的運行效率，減少運行臺數，降低末端專用空調的功耗。較高的回風溫度，可以增加服務器的前后端溫度差，這能在相同熱負荷的情況下，減少風量，同時也可以減少風機風量和轉速，風機的功耗它根據的轉速比值是一個立方的關系，當風機轉速降低一半的時候，它的功耗只相相當于原來的八分之一。

提高回風溫度，可以隨之提高供水溫度，通過加大進出空調機組的溫度差，提高單臺專用空調的顯冷量，消除潛熱損失。

2.3 專用空調的智能群控管理

空調機房設有多套機房專用空調，如果不進行群控管理，就會出現如下兩種情況：

• 1）.即使空調冷卻需求下降，仍保持多臺機組的運行狀態；

• 2）.出現部分機組在制冷，部分機組在加熱，或部分機組在加濕，部分機組在除濕的競爭運行狀況。

在這種情況下，就需對多臺空調進行群控管理，包括：

• 1）. 能實現系統中主、備空調機之間的自動切換，系統中空調機應定時輪換作為備份機組，保證整個系統的可靠性；

• 2）.判斷機房總的冷量需求，根據冷卻需求，判斷開啟的空調臺數；

• 3）.判斷機房總的溫度控制或濕度控制趨勢，保持多臺機組協同運行，避免出現制冷、制熱同時出現，或加濕、除濕同時出現的情況。

3 輕載運行

數據中心通常發熱量大，導致配置的水冷主機容量較大。但數據設備的啟用是一個逐步發展的過程，其發熱量必然隨之由小到大逐步增加，起始負荷甚至是幾十千瓦。所以數據機房水冷空調存在一個初始啟動輕載運行的階段，這個階段雖然短暫，但卻必不可少無法逾越，對這個過程必須做出充分考慮，才能滿足數據中心的制冷需求。

3.1 風冷末端的配置

在空調系統初期冷負荷較低時，可通過配置末端風冷專用空調解決數據機房初期平滑帶載問題；同時避免了水冷主機初期“大馬拉小車”而產生的低效率、高能耗問題。

隨著裝機容量的提高，達到水冷主機的合適啟動負荷，即可啟用水冷主機，此時每個機房的風冷專用空調轉為備用；隨著冷負荷的逐步增加至滿負荷時，一部分風冷專用空調可以轉為主用，以彌補水冷空調冷量的不足，將不會影響水冷空調規?；?jié)能效果。

3.2 蓄冷罐的運行

為保障數據機房制冷的連續性，空調系統均配置有支撐系統滿負荷運行15~20分鐘的蓄冷水量(貯存于蓄冷罐內)。當數據機房運行初期，數據設備發熱量很低的輕載運行階段，可充分使用蓄冷罐內蓄存的冷量，減少主機開啟次數；即使在制冷主機可以開啟運行的條件下，初期冷負荷較不穩定，也會導致主機頻繁啟動、影響主機壽命。由于蓄冷罐的存在，當?shù)拓?fù)荷不穩定運行時，會延長主機運行及停機時間，避免主機頻繁啟動。以冷負荷為422kW(主機冷量的10%)為例，蓄冷罐可維持系統運行320分鐘(5小時20分)，即主機的啟停間隔為320分鐘。

3.3 自由冷卻的運行

冬季自由冷卻技術是利用自然冷源實現空調系統節能的一項重要技術。在過渡季節和冬季，利用室外溫度較低的空氣溫度進行降溫，相對常規空調系統在相同氣候條件下的運行能耗具有顯著的經濟性。對于需要全年供冷的數據中心機房，自由冷卻技術的使用有很好的節能潛力。

自由冷卻系統與制冷系統并聯連接，配置相應的板式換熱器、冷卻塔、一次水側循環泵及二次水側循環泵。在不使用自由冷卻系統的季節，冷卻塔可與主機配備的冷卻塔一并使用，以此降低冷卻水溫，進而提高主機COP值。

由于空調系統配有自由冷卻系統，如輕載運行階段處于過渡季節或冬季等室外溫度較低時期，可獨立運行自由冷卻系統，通過冷卻塔將內部少量熱量排至室外，保證數據機房室內溫濕度的要求。

4 總結

針對數據機房水冷空調系統的經濟型運行策略主要有：

1).根據系統日常運行的情況，綜合考慮環境濕球溫度、冷卻水流量，冷卻塔運行臺數及補水量等因素，總結出主機最佳的冷卻水溫度，優化系統運行。

2).根據室外氣象條件、空調負荷的變化和末端專用空調的處理能力，確定冷水機組合理的供水溫度，這樣既可提高冷水機組運行能效比，又可延長自由冷卻使用時間。

3).適當提高末端專用空調回風溫度可以提高單臺機組的運行效率，減少運行臺數，降低末端專用空調的功耗，消除潛熱損失。

4).機房建設應確保密封隔熱性，機房內的冷熱通道封閉和機柜內部設計合理的氣流組織，提高冷量的有效利用率，降低數據機房的運行能耗，降低PUE值。

5).設置有效的群控管理系統，實現主、備機定時輪換，控制冷水機組運行臺數確保主機在高負荷區域運行；實現末端專用空調的主、備機定時輪換、控制運行臺數、保持多臺機組協同運行。

6).在常規的制冷系統中，增設自由冷卻系統。在冬季和過渡季節有效地利用自然冷源進行制冷。在不使用自由冷卻系統的季節，冷卻塔可與主機配備的冷卻塔一并使用，提高主機COP值。

7).充分利用空調冷源系統配置的蓄冷罐、自由冷卻系統及末端配置風冷專用空調實現輕載負荷下的經濟運行。
