一、液冷數據中心發展驅動因素分析

1.高密高算力基礎設施推動液冷新需求

國數字經濟正在轉向深化應用、規范發展、普惠共享的新階段。當前，新型應用日新月異，AI、智算紛紛提前布局，高密、高算力等多樣性算力基礎設施持續發展，計算型節點、AI 訓練、超算等高算力業務需求持續推升芯片性能、功率與服務器功率不斷提高，液冷技術利用液體較高的比熱容和換熱能力可以支撐更高功率散熱，正在逐步成為新型制冷需求。

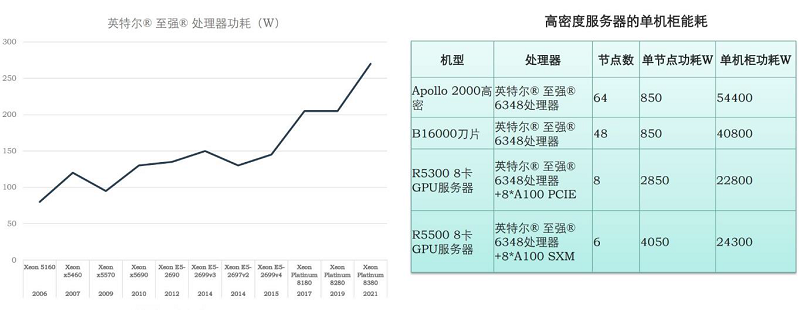

圖 高算力帶來高性能

為促進液冷技術發展推進，國家、地方及行業推出相關政策引導液冷技術落地應用。

2021 年 5 月發改委、工信部等部門聯合發布的《全國一體化大數據中心協同創新體系算力樞紐實施方案》中要求“推動數據中心采用液冷、機柜模塊化、余熱回收利用等節能技術模式”。

2021 年 7 月工信部《新型數據中心發展三年行動計劃（2021-2023 年）》要求“加強核心技術研發。鼓勵企業加大技術研發投入，開展新型數據中心預制化、液冷等設施層，專用服務器、存儲陣列等 IT層，總線級超融合網絡等網絡層的技術研發”。

2021 年 11 月發改委《貫徹落實碳達峰碳中和目標要求 推動數據中心和 5G 等新型基礎設施綠色高質量發展實施方案》明確“支持采用液冷等方式”。

2.政府對數據中心能效監管日益趨嚴

數據中心是數據流接收、處理、存儲與轉發的“中樞大腦”。為激活數據要素潛能，不斷做強做優做大數字經濟發展，我國正加快構建新型數據中心基礎設施體系。同時，在“雙碳”宏觀形勢下，政府部門近年陸續出臺多項文件，對數據中心 PUE(電能利用效率)監管要求不斷提高、達標時間不斷提前。

2021 年 7 月工信部印發《新型數據中心發展三年行動計劃（2021-2023 年）》（工信部通信〔2021〕76 號），明確“到 2023 年底，新建大型及以上數據中心PUE 降低到 1.3 以下，嚴寒寒冷地區力爭降低到 1.25 以內”。2021 年 11 月發改委印發《貫徹落實碳達峰碳中和目標要求 推動數據中心和 5G 等新型基礎設施綠色高質量發展實施方案》（發改高技〔2021〕1742 號），明確“到 2025 年，新建大型、超大型數據中心PUE降到1.3以下，國家樞紐節點降至1.25以下?！?022年 1 月發改委同意啟動建設全國一體化算力網絡國家樞紐節點的系列復函中明確要求國家算力東、西部樞紐節點數據中心 PUE 分別控制在 1.25、1.2 以下。

液冷技術通過冷卻液體替代傳統空氣散熱，液體與服務器高效熱交換，提高效率，挖潛自然冷源，降低 PUE，逐步成為一種新型制冷解決方案。

圖 傳統風冷已不能滿足高密度高功耗單機柜散熱

二、液冷技術發展現狀分析

液冷技術主要包括冷板式液冷、浸沒式液冷和噴淋式液冷技術三種。

冷板式液冷是服務器芯片等高發熱元件的熱量通過冷板間接傳遞給液體進行散熱，低發熱元件仍通過風冷散熱的一種方式。

浸沒式液冷是服務器完全浸入冷卻液中，全部發熱元件熱量直接傳遞給冷卻液，通過冷卻液循環流動或蒸發冷凝相變進行散熱的一種方式。其中，冷卻液循環流動的方式為單相浸沒式液冷，冷卻液蒸發冷凝相變的方式為相變浸沒式液冷，相變浸沒式液冷控制更復雜、要求更高。

噴淋式液冷是用冷卻液直接噴淋芯片等發熱單元，通過對流換熱進行散熱的一種方式。當前，冷板式液冷、單相浸沒式液冷為主要形式。

三、液冷產業生態發展現狀

冷產業生態涉及產業鏈上中下游，包括上游的產品零部件提供商、中游的液冷服務器提供商及下游的算力使用者。

產業鏈上游

上游主要為產品零部件及液冷設備，包括快速接頭、CDU、電磁閥、浸沒液冷 Tank、manifold、冷卻液等組件或產品供應商。部分代表廠商有英維克、3M、云酷、競鼎、諾亞、廣東合一、綠色云圖等。

產業鏈中游

中游主要為液冷服務器、芯片廠商以及液冷集成設施、模塊與機柜等。部分代表廠商有華為、中興、浪潮、曙光、新華三、聯想、超聚變、英特爾等。

產業鏈下游

游主要包括三家電信運營商，百度、阿里巴巴、騰訊、京東等互聯網企業以及信息化行業應用客戶，主要在電信信息、互聯網、政府、金融、交通和能源等信息化應用。目前，阿里巴巴以單相浸沒式液冷為主要發展方向，其他用戶以冷板式液冷試點應用居多。

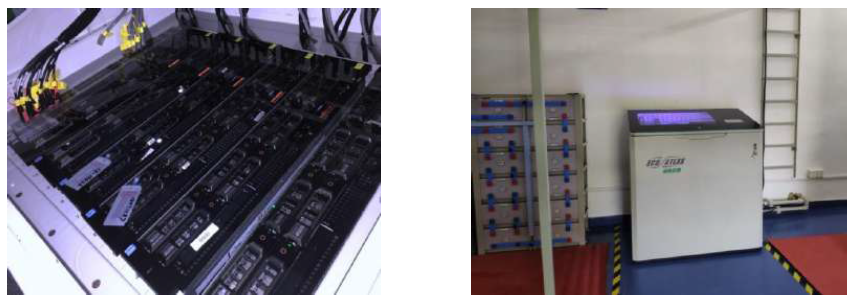

圖 中國移動5G 基站單相浸沒式液冷試點

四、液冷數據中心建設難點與挑戰

1.液冷產業生態尚不成熟

目前業內尚無服務器與機柜統一接口規范標準，機柜與服務器深度耦合，各家服務器設備、冷卻液、制冷管路、供配電等產品形態各異，不同廠家產品接口不同、不能互相兼容，勢必限制競爭，影響產業高質量發展。

2.液冷系統架構尚在演進

當前業內液冷系統架構不同，制冷與供電存在分布式、集中式不同架構；部分廠家服務器已演進為高溫服務器，可減配冷水機組，進一步簡化冷源架構，促進降本增效。

3.液冷系統成本仍較高

與傳統風冷產品比較，液冷仍存在初期投資高、全生命周期成本高等問題，影響產品的規模應用與推廣。
