1、冷水機組設備選型應注意哪些？

數據中心的冷水機組選型：

（1）螺桿式冷水機組和離心式冷水機組（ 從輸出冷量大小的角度選擇 ）

（2）還有高壓冷水機組和低壓冷水機組（ 供電電壓等級角度選擇 ）

這些不同特性設備的選擇依據主要是其所承載的業務特性以及設備運行的經濟性。

1.1 高壓與低壓冷水機組的選擇

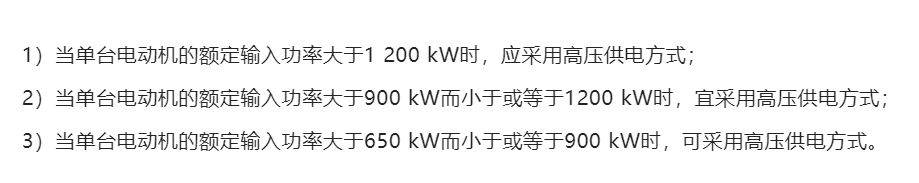

GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》第8.2.4條規定：

當前數據中心的暖通設計中，在滿足GB 50736—2012第8.2.4條的情況下，冷水機組的冗余設計通常采用n＋1的方式，其中n臺采用高壓定頻冷水機組，1臺采用低壓變頻冷水機組。

當負載低時用1臺低壓變頻冷水機組，當負載達到一定值后啟用高壓冷水機組。

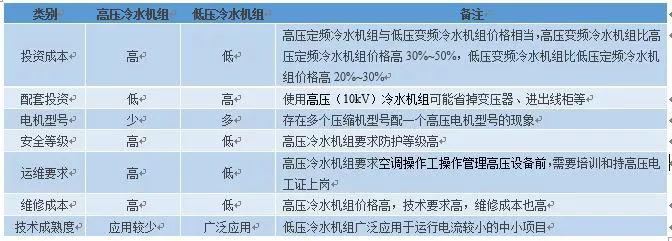

表1  高壓冷水機組與低壓冷水機組的對比

1.2 定頻與變頻冷水機組的選擇

對于定頻與變頻冷水機組的選擇除了考慮設備投資成本外，還要考慮定頻與變頻冷水機組各自的運行特性以及與數據中心業務發展分階段建設的負載匹配性。

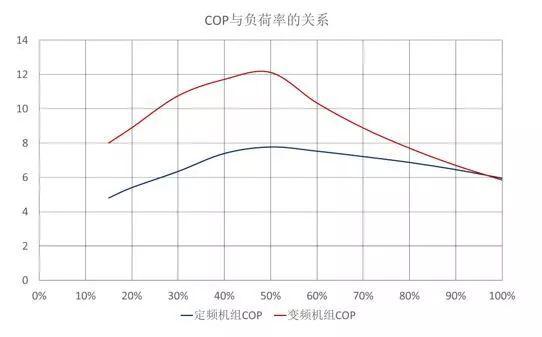

圖1  某品牌冷水機組COP與負荷率的關系曲線圖

由上圖：

低負荷率下變頻冷水機組COP與負荷率的關系曲線存在波峰，有一個最佳運行的負荷率區間（40％～60％）；

在此區間內變頻冷水機組較定頻冷水機組有很大優勢，而在高負荷率（90％～100％）時變頻冷水機組和定頻冷水機組的COP相當。

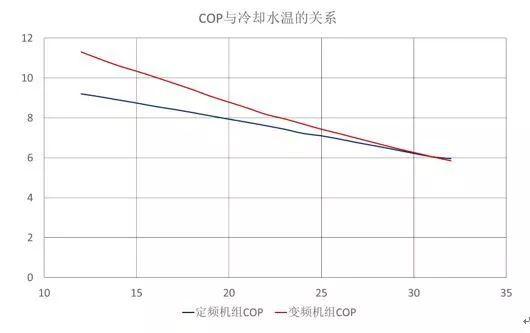

圖2  某品牌冷水機組COP與冷卻水溫的關系曲線圖

由上圖：

在冷卻水溫低于25 ℃時變頻冷水機組相比定頻冷水機組在COP方面表現突出，但在25 ℃以上的冷卻水溫下二者的COP相當。這就要求在冷水機組選型時應考慮與冷卻塔選型的匹配性，還要關注當?shù)氐臍庀髼l件。

1.3 冷水機組n＋1設計時n的選擇

電動壓縮式機組的臺數及單機制冷量的選擇應滿足空氣調節負荷變化規律及部分負荷運行的調節要求，一般為2~4臺。

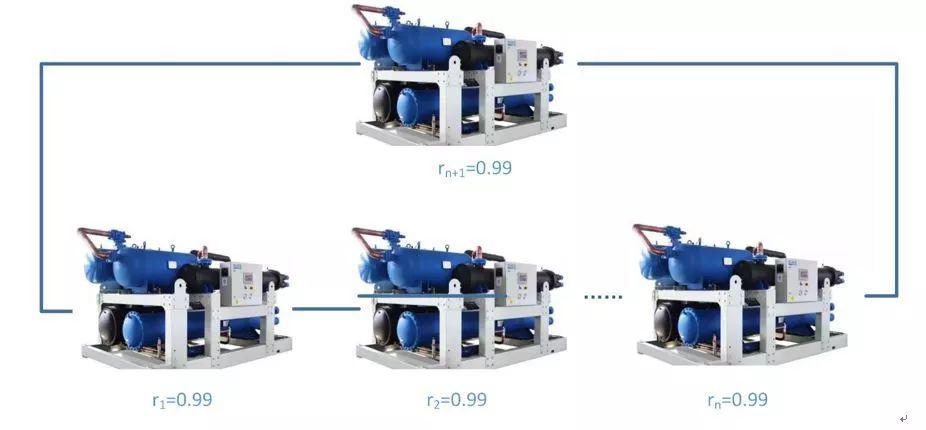

假定單臺冷水機組的可靠性是0.99，那么n臺冷水機組并聯的可靠性邏輯方框圖如圖3所示。

圖3 冷機并聯可靠性邏輯方框圖

n＋1臺冷水機組并聯系統可靠性計算公式如下：

（1）式中：R n＋1為n＋1冷水機組并聯的系統可靠性；r為單臺冷水機組的可靠性，取0.99。

通過計算，當n取1～5臺時，冷水機組并聯臺數越多，并聯運行的可靠性越低，單臺冷水機組的負荷率越高，冷凍水系統可用的冷量冗余量越低（見表2）。

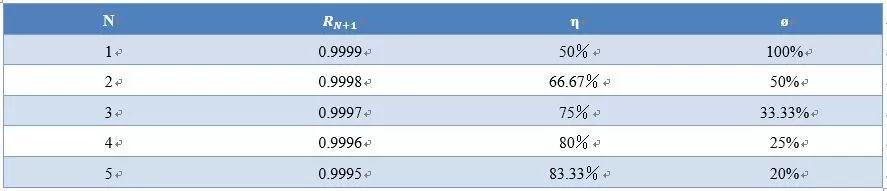

表2  n＋1臺冷水機組并聯運行可靠性、負荷率和冗余量

注：η為單臺冷水機組的負荷率，?為冷凍水系統冷量的冗余量。

另外，變頻與定頻冷水機組的選型分析表明，單臺冷水機組的負荷率越高，變頻冷水機組COP越低。 因此，冷水機組并聯臺數較多時宜采用定頻冷水機組，且n不宜大于3。

2、水泵并聯該設計選型？

水泵與冷水機組通常設計成一一對應的關系，且并聯運行，系統對水泵的配置臺數也有限制。以單臺100 m3/h的水泵為例進行分析，如表3所示。

表3  水泵并聯運行的流量衰減情況

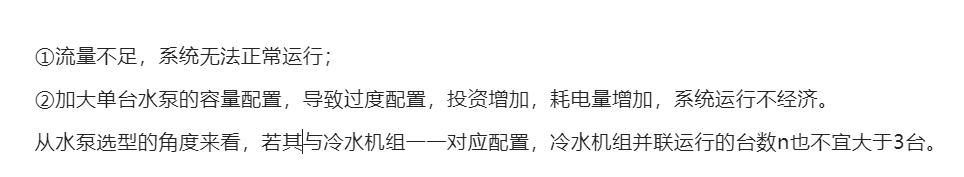

當并聯臺數超過3臺時，流量衰減超過29%，即使再增加水泵數量，總流量的增加也不顯著，導致2種結果：

3、蓄冷罐應該如何設計選型？

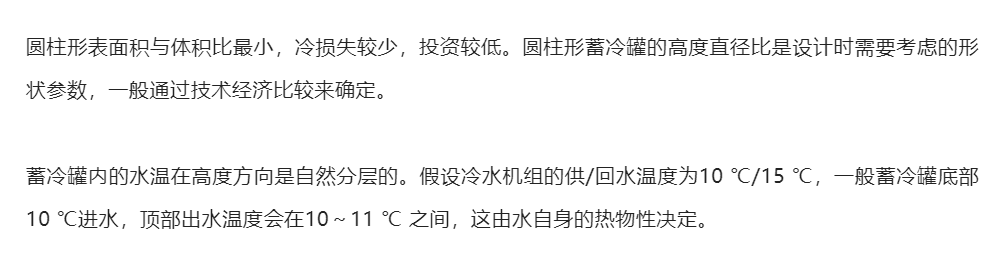

數據中心須采用蓄冷罐進行一定時間冷量后備。常見的水蓄冷罐有圓柱形和長方形2種。

在數據中心的蓄冷罐方案設計中，常見的蓄冷罐與冷水機組的位置關系有串聯和并聯2種。

3.1  蓄冷罐與冷水機組串聯

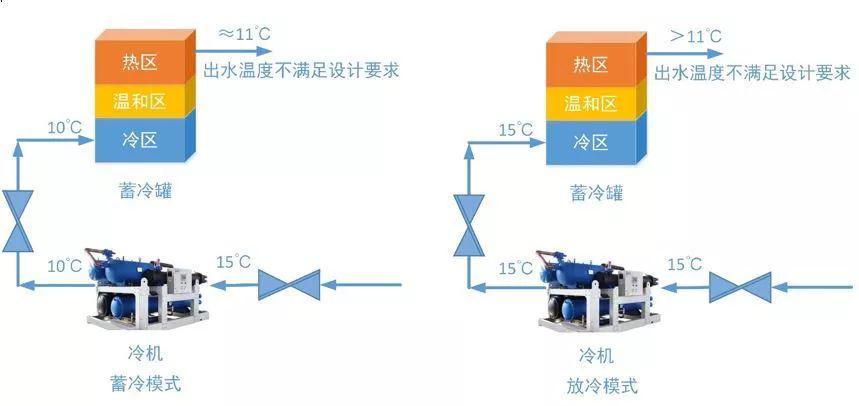

圖4  蓄冷罐與冷水機組串聯

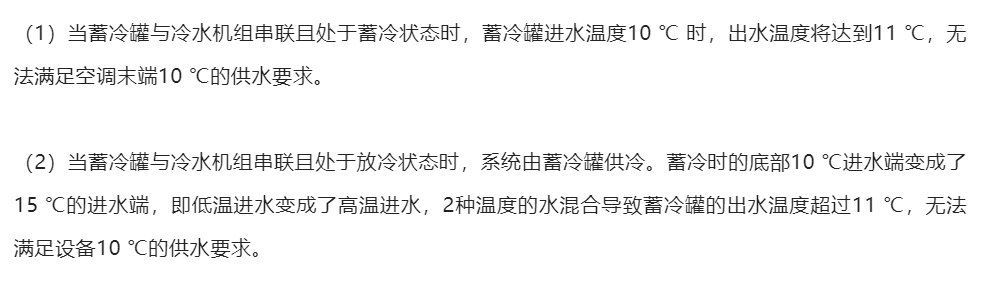

如圖4所示：

另外蓄冷罐串聯在冷凍水系統中，水流方向保持不變，增加系統阻力，冷凍水泵揚程必須加大且耗電量增加。

3.2 蓄冷罐與冷水機組并聯

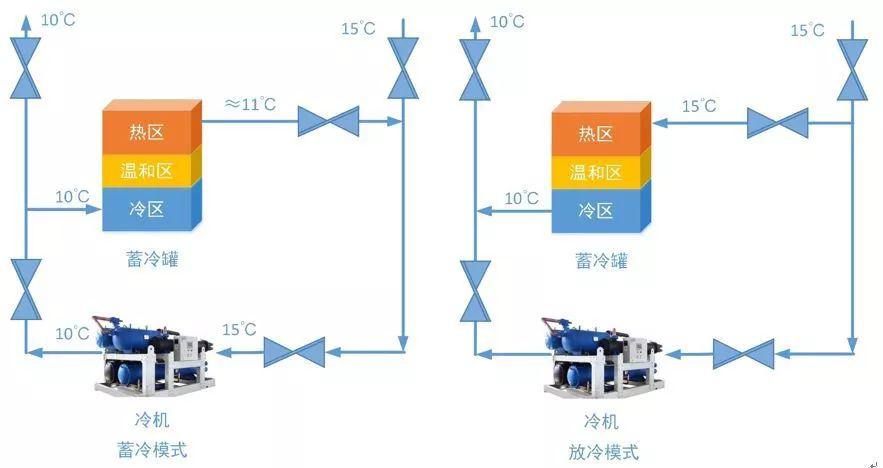

圖5  蓄冷罐與冷水機組并聯

蓄冷罐與冷水機組并聯（見圖5）時，由于水在蓄冷罐的自然分層特性，蓄冷罐在蓄冷時出水溫度也達11 ℃，但該蓄冷罐出水并不進入設備而直接回到冷水機組，因此并不影響空調末端性能。

在放冷時，蓄冷罐的進水端變成出水端，水流方向發生變化，空調末端還是由蓄冷罐提供10 ℃冷凍水，而不會發生冷熱水流混合。

可見，在蓄冷罐方案設計選型時應采用蓄冷罐與冷水機組并聯的方案。

4、管網應該如何設計選型？

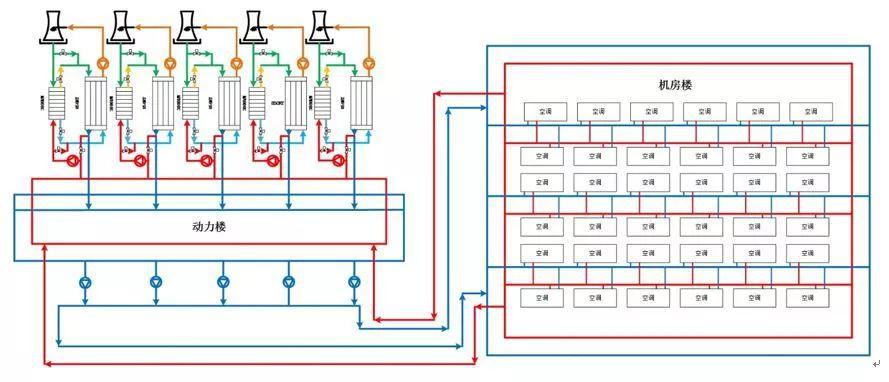

圖6  某運營商數據中心冷凍水系統管網設計

數據中心管網設計一般結合各自建筑特點及負荷特性。

如圖6所示，某運營商的數據中心冷凍水系統設計中，設計5臺冷水機組（4＋1運行）保障設備層面的可靠性，設計5臺板式換熱器進行自然冷卻。在管網設計方面采用雙供雙回的雙管制和環管制相結合的方式，保障管路系統的可靠性，并且在數據中心一般不會進行管網分區和采用二次泵系統，因為數據中心的供冷半徑通常較小，除非數據中心的供冷來自園區的冷凍站而不是數據中心的專用冷凍站。

4.1 管網設計方案選擇

在管網設計方面，有多種方案（見圖7）可以選擇，各方案優缺點如表4所示。

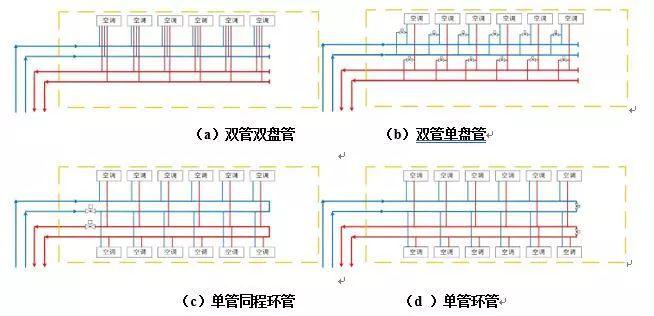

圖7  管網設計類型

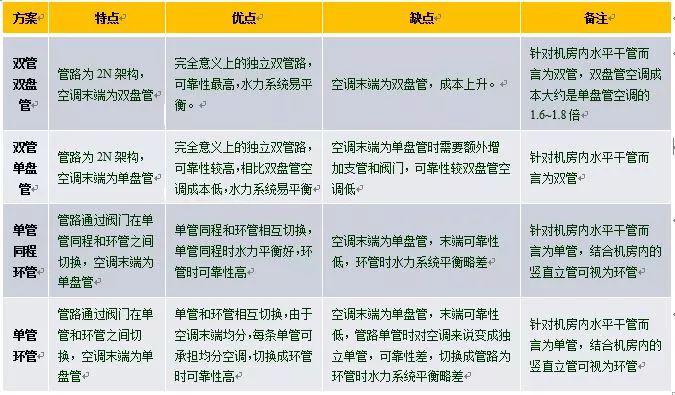

表4   不同管網設計的特點及優缺點

4.2 管道防凍方案選擇

數據中心解決冬季的管道防凍問題，常見的方案有：

（1）向冷卻水系統中添加乙二醇溶液

（2）對冷卻水管道電伴熱

4.2.1添加乙二醇溶液

添加的乙二醇溶液能夠降低水溶液的冰點從而防止結凍，如圖8所示，25％質量百分數的乙烯乙二醇溶液的冰點為－10.7 ℃。

這種方法簡便，但缺點是：

（1） 乙二醇溶液比熱容比純水的比熱容高0.43 kJ/（kg?℃）， 將降低水溶液的冷卻性能；

（2） 乙二醇溶液 黏度比純水的 黏度增大2倍多， 會 增加了水溶液的黏性（見表5），導致系統管路阻力增加；

（3）乙二醇溶液對管路設備有輕微腐蝕性，需要進行物理隔離；

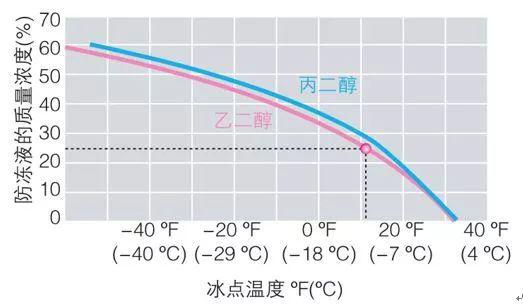

圖8  防凍液質量濃度與冰點關系

表5   不同防凍液的熱物性

4.2.2 管道電伴熱

數據中心的管道電伴熱一般為20～30 W/m，伴熱長度一般達150 m左右，電壓220 V或110 V，有防爆和不防爆之分。

優點：不與水接觸并不會降低冷卻性能；

缺點：施工相對復雜，伴熱均勻性差，伴熱長度有限 ，對施工工藝要求高， 檢修維護頻繁，與節能 理念相悖 。

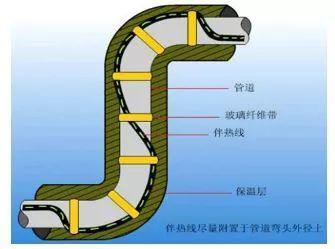

圖9 管道電伴熱示意圖

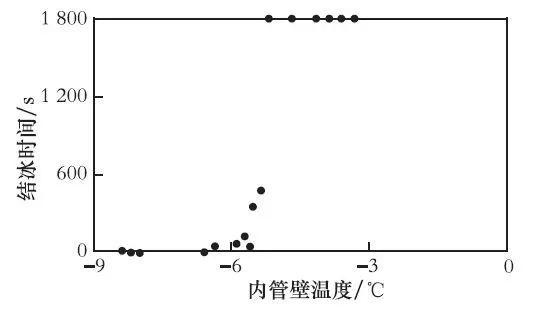

圖10  結冰時間與內管壁溫度的關系

4.2.3 水流自適應

圓管內流體是否結冰僅與圓管內表面最低溫度有關，而與圓管內流體流速無關。當圓管內表面最低溫度高于一定溫度（-5.2 ℃）時，圓管內流動的水在1 800 s內不再發生結冰，如圖10所示。

一般情況下供水溫度10 ℃，外包20 mm厚保溫棉，在室外氣溫高于-5 ℃的地區，其管內水溫在冬季必大于-5 ℃，此種情況下無須采取防凍措施。
