1.什么是預制模塊化數據中心？

借助標準化、預組裝和集成式數據中心模塊——數據中心業內稱之為集裝箱式或模塊化數據中心，數據中心設計師實現了從定制化“工程項目”思維模式到標準化“現場集成”思維模式的轉變。預制模塊化數據中心部署速度更快且可預測性更高，其部署成本與傳統現場施工的數據中心相差無幾。本文將全面比較兩種方案，從投資成本和運營成本這兩個因素來分析考慮預制化模塊和傳統數據中心物理基礎設施設備的差異。

數據中心各利益相關方經常面臨一些挑戰包括如何管理不斷增長的需求，以及所需擴展的數據中心容量。通常需要做出決策，確定是要投資新的設施，還是擴建或改造現有設施。這通常需要復雜的財務和技術分析，以確定適合自身業務的最佳方案。如今數據中心的建造有了更具成本優勢，也更易于部署的替代解決方案，這種方案是預制化數據中心IT、供電和制冷基礎設施模塊。

預制模塊化數據中心是一種預先設計、組裝和集成，且事先測試過的數據中心物理基礎設施系統（包括機柜、冷水機組、泵、制冷單元、UPS、PDU、開關柜、變壓器等），它們作為標準化“即插即用式”模塊被運至數據中心現場。這與傳統做法截然不同：以往數據中心的物理基礎設施都擁有獨一無二的一次性工程設計，其所有組裝、安裝和集成都在施工現場完成。預制模塊化方案帶來諸多優點，包括提高成本和效率的可預測性、節省時間、節約空間、簡化規劃、提高可靠性、改善靈活性以及增強供應商責任感。

預制模塊化數據中心可采用傳統ISO標準的運輸集裝箱形式，抑或是專門建造的具有外圍結構的空間。模塊也可在滑動底座上建造。鑒于其外觀特征方面千差萬別，本系列文章統一使用“預制模塊”這一術語（而非“集裝箱”）來描述預制化解決方案。

相比傳統方式部署同一基礎設施時，預制模塊可加快部署速度40%，且投資成本大致相同。有成本分析表明，雖然預制化系統的材料成本相對昂貴，但是安裝和空間方面的節省足以抵消這一額外支出，使得總成本大體相當。既然成本大體相當，并無成本優勢可言，那么為何要選擇預制化解決方案，而不是傳統的方案？本系列文章為數據中心專業人員確定預制化數據中心模塊所需的相關信息。

2.投資成本考慮因素

在本節中，我們就預制化模塊和傳統數據中心物理基礎設施設備之間的成本差異展開定性討論。

• 硬件/軟件成本

將預制化解決方案與傳統的實體數據中心進行比較，我們發現二者所采用的物理基礎設施硬件（機架、PDU、電纜橋架、開關柜、UPS、配電柜、熱交換器、風冷冷水機、泵、過濾器、照明、安保和消防設施）基本是一樣的。一般而言，無論這些基礎設施組件安裝在何處，成本是相同的。模塊化的基礎設施，是很難再像傳統數據中心那樣將其中的成本進行細分。由于需購置額外材料（比如集裝箱外殼）以及將硬件、軟件和控制裝置預組裝/集成到一起會產生其他成本，預制化模塊的初始系統成本相對而言會更高。

• 設計成本

預制化模塊首先由研發部門設計，經客戶驗證測試，最后投入量產。一旦投入量產，設計在工廠內完成，并最終運送給最終用戶。而在傳統方式下，設計階段有多方參與。電氣承包商、機械承包商、設計師、最終用戶、設施部門、IT部門和公司高管需要頻繁開會，深入討論。各方對設計要點反復推敲，權力制約和人際關系在其中扮演重要角色，決策往往需要層層批復。

“設計”成本包括兩方面的成本：設備選型和布局以及場地規劃和施工。采用預制化模塊，設備選型和布局在工廠就已經完成（計入系統成本），場地規劃和施工的工作量也有所減少，因?yàn)閳?chǎng)地布置和規劃大為簡化，只涉及五個專業的人員參與，即：結構設計師、土建設計師、電氣設計師、機械設計師和建筑師。采用傳統數據中心建設方式時，場地規劃設計和施工可能占到項目總成本的5%。

• 安裝成本

“安裝”成本包括在現場進行的組裝、集成和試運行所涉及的所有工作。具體而言，包括：系統項目管理–由于項目的復雜性降低，且由單一供應商提供全部物理基礎設施，預制化設施的項目監督成本顯著減少。

場地準備和現場項目管理–這項支出包括為管道和電線管槽挖掘地溝、場地平整和澆筑混凝土墊塊，以及其他一般性現場支出。不論采用哪種方式，這類支出都不可避免，因此成本也趨于一致。

現場安裝–典型基礎設施硬件安裝包括設備拆包、盤點、整理和組裝相關費用，以及與設備互聯和系統開機啟動相關的支出。對于預制化模塊而言，大量此類工作都已無必要（僅需將模塊放置在水泥地板上，然后把模塊接入現有的樓宇開關柜，為設備制冷安裝水管，然后啟動系統）。

此外，還可以節省運輸成本。相比于運送傳統的現場組裝系統的單個零件和設備，預組裝模塊的運送成本大幅降低。而且，這種整件運輸?shù)姆绞胶?jiǎn)單易行，運輸途中發生的損壞也顯著減少，而損壞通常會導致額外支出，或者引起不必要的延誤。

管理/控制系統的安裝和調試–在傳統數據中心內，管理軟件和控制系統的安裝和編程是一項重大支出，其中包括將管理系統儀表盤/界面集成到供電和制冷基礎設施中所需的成本開支，以及調試控制系統使其達到預期性能（如設定制冷系統，以優化節能模式的工作時段和能耗）所需的花費。但鑒于系統控制的復雜性，對于大多數定制數據中心而言，這方面的成本控制目標總是遙不可及。而對于預制化設施來說，這部分支出已經包含在工廠成本中，軟件和控制系統的編程和優化在工廠內已經過標準化設置，幾乎不需要任何現場作業，同時還提升了數據中心的工作性能。

調試–調試包含對數據中心設計/建造過程的所有文檔記錄和驗證工作。不同數據中心其試運行的具體步驟也各不相同，但是通常都包含諸如工廠目測、質量保證與質量控制、啟動、功能測試以及系統集成測試。對于預制化設施來講，工廠目測和質量保證這兩個步驟通常在工廠進行，從而節約了現場時間和費用。

空間成本–預制化模塊另一個主要成本優勢體現在，安放物理基礎設施的現場施工作業大幅降低，甚至減少為零。這類施工不但代價不菲（每平方米1,076-1,614美元，或每平方英尺100-150美元），而且還會破壞正常設施運行（見圖1和圖2）。

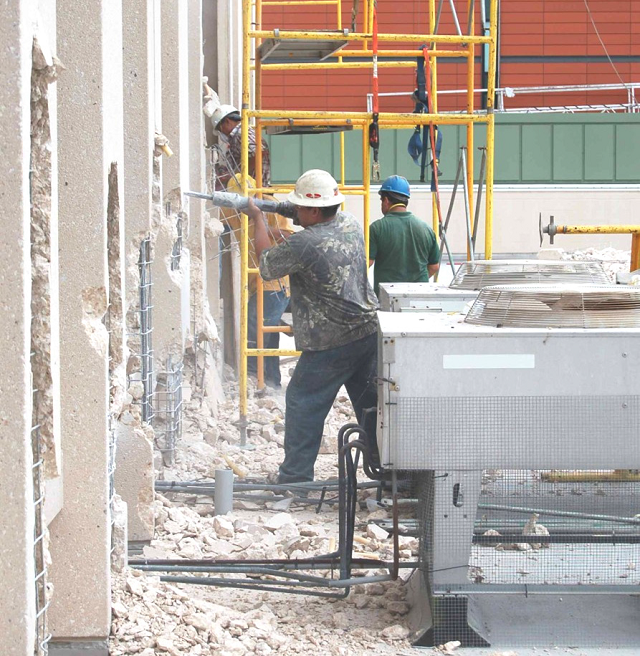

圖 1 數據中心傳統擴建方法

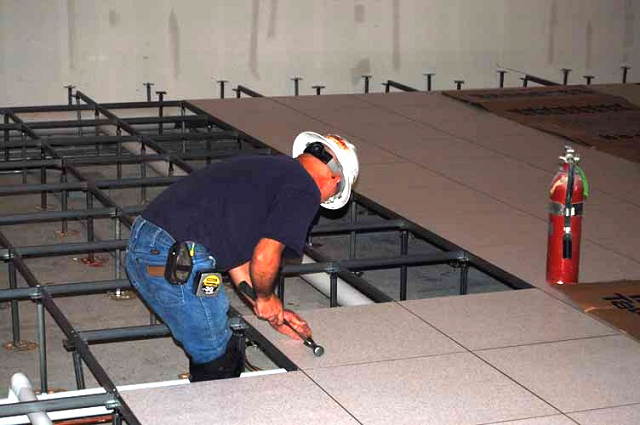

圖 2 在傳統架構的數據中心內安裝高架地板

對于預制化模塊方案，建設性的工程量破壞性小且簡單，無需建造實體或外圍結構，也不需要重新翻修內部空間，因此現場安裝量大幅下降。圖3中，吊車正在將預制化模塊吊裝到現場的水泥墊塊上。吊裝完成后，供電線路將接入主開關柜、制冷設施模塊和IT機房，同時冷凍水管將接入IT機房?jī)?nèi)的空調設備。

如果數據中心選用供電和制冷模塊，那么傳統方式中諸多的前期設計和施工管理職責將從數據中心業主/最終用戶轉移到解決方案供應商，如圖4所示（注：如果采用傳統方式，很可能是由一家設計建造公司來執行所有這些工作）。制造商將負責設計數據中心供電和制冷模塊，并為不同客戶認可和簽發這些模塊。數據中心供電和制冷物理基礎設施成為生產供應鏈上的一個環節，而不再是現場定制施工的一部分，這對安裝成本有著重要影響。

圖3 在傳統方式下，數據中心業主需負責規劃和制定解決方案或?qū)⑵渫獍?/p>

在傳統方式中，業主/最終用戶要么負責開發方案、裝配組件、向各種供應商采購設備，要么雇傭和管理承包商來完成這些工作。與之形成對比的是，由于預制化模塊已在工廠內預先建造，業主/最終用戶無需處理這些耗時費力的工作（比如，不需跟蹤設備組件，只需管理少量的送貨進度，只需與極少的施工承包商接洽）。

3.運營成本考慮因素

以上著重于分析投資成本。實際上，當比較預制化模塊與傳統供電和制冷方式時，運營成本也需考慮分析。

• 維護成本

成本節省的機會在于預制化模塊維護成本的降低。雖然模塊化需在更為緊湊的空間里實施維護工作，但是用戶可以簽訂“一站式”模塊服務合同來實現成本節約。無需與多個供應商簽署不同合同條款，只需簽署一份合同就可以獲得一個或兩個完整的“大型”預制化模塊維護服務。

在這種情況下，一家承包商將全面負責預制化模塊的正常運行。這種方法簡單易行，因?yàn)橐坏┌l(fā)生意外事故，數據中心業主無需花費時間去追溯應該是哪家供應商對此事負責任。在傳統數據中心中，許多零件和部件（水管、電氣裝置、供電系統、制冷系統和機架）通常由不同供應商提供維護支持，相互推諉責任的情況時有發生。

軟件或管理方式升級也可以節省成本。由于不再需要為諸多的產品或設備專門編寫代碼，數據中心預制化模塊可以為用戶提供一整套標準化的固件升級。

• 能源成本

傳統機電室的消耗的能源也比同等規模的供電和制冷預制化模塊要多。這主要是因?yàn)轭A(yù)設計模塊可以更好地集成供電和制冷系統的控制裝置（當與制冷系統的控制裝置協調運作時，這一優點尤為突出）。

下面以冷水機的控制為例。要確保冷水機組、冷卻塔、水泵和閥門高效協同工作，要進行大量的編程工作，而加入節能模式更是讓復雜性大大增加。事實上，正是因?yàn)槠鋸?fù)雜性，很多時候在設計時會禁用節能冷卻模式，直接導致額外的能耗增加。

冷水機組的制冷性能系數(COP)越高，系統總體性能越好。雖然組成冷水機組的單個部件可以達到公布的標準，但大多數冷水機組的整體COP卻不盡如人意。需要集成不同組件的控制裝置時，就會遭遇這一問題。定制化設計以及現場控制系統集成所帶來的低效表現，往往意味著在節能冷卻模式下運行的時間明顯偏少，導致總體能耗偏高。

對于傳統數據中心而言，由于控制系統的復雜性，PUE往往很難預測。但是，預制化數據中心的電能利用率（PUE）是可預測的，因?yàn)樵O(shè)備采用標準化元器件已預先測試，控制裝置已提前完成協調方面的調試。讓我們來看一個例子：一個位于美國密蘇里州圣路易斯市內的1MW的傳統數據中心，負載率在50%，平均功率密度為每機架6kW，配備高架地板、冷水機組、變頻器(VFD)、水控裝置以及節能冷卻模式，其PUE一般為1.75。具有可比性的預制化數據中心經測試和分析，測得的PUE為1.4甚至更低。體現在電費上，預制化數據中心可節約20%的電費。

4.總結

預制化數據中心模塊方案是傳統數據中心設計和建造方式的一種替代選擇。面臨新的經濟形勢，企業已無力承受建造傳統數據中心所需的前期高昂成本投入和可能發生的施工延期風險。得益于預設計型預制化模塊的運用，規劃周期的重點已從現場施工轉變?yōu)閷?duì)預生產、預測試的供電和制冷模塊的現場集成。這種轉變帶來了諸多裨益，即：以總體相當?shù)某杀?，加快部署速度，減少空間占用，提高預測性，增加靈活性。
