圖1 城市中水

我國水資源緊缺，利用效率低下。中水回用是提升水資源利用效率的有效途徑，可用于綠化灌溉、道路保潔、廁所沖洗等，并可作為冷/熱源。利用水源熱泵技術提升中水熱能品位有助于降低能源消耗。將中水回用于數據中心冷卻系統可節約能源、降低水耗，然而在國內相關研究和實際案例較少。文獻中提出了一種以中水作為冷卻水的數據中心冷卻系統，并以某數據中心為例分析其節水、節能效益，為數據中心的節水節能提供方案，促進我國數據中心行業的綠色、低碳、高質量發展。

根據研究顯示，中水中的氨氮、氯離子、硫酸根、有機物和濁度會對金屬造成不同程度的腐蝕。高濃度的氨氮會導致銅腐蝕，高濃度的有機物則會滋生細菌，對金屬表面造成微生物腐蝕。氯離子會腐蝕不銹鋼，不同不銹鋼的耐氯離子濃度限度不同。濁度較大時，雜質或顆粒物會沉積在管道或換熱器表面，影響流通能力和換熱器的換熱性能，并加劇局部腐蝕。因此，在設計和選擇換熱器時需考慮這些物質腐蝕的影響，并定期監測相關物質濃度。

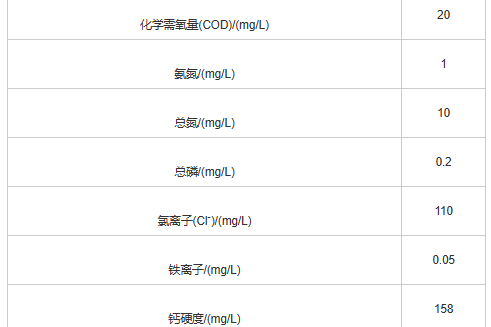

表1 污水廠排水水質指標

常見的數據中心空調冷卻水系統是直流式冷卻系統，使用中水進行冷卻。在這種系統中，市政供水先進入數據中心，用于冷卻空調系統，然后升溫的中水被送回市政供水管網或者排至河道。該系統的原理圖如圖所示。

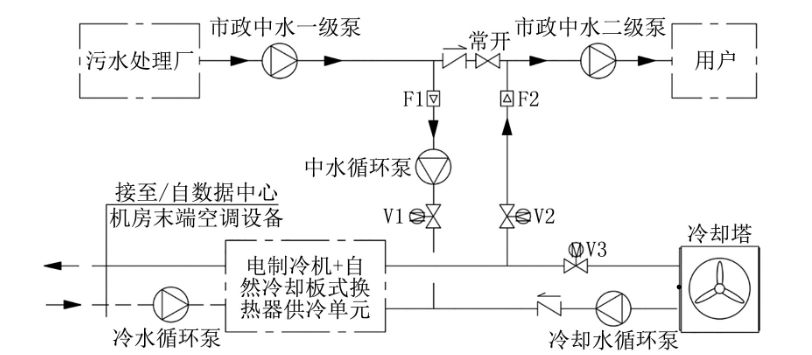

圖2 數據中心中水冷卻系統原理圖

在中水冷卻運行時，系統操作如下：電動密閉閥V1和V2開啟，V3關閉，中水循環泵開啟，冷卻塔和冷卻水泵關閉。這樣，中水可以流動進行冷卻。然而，當中水系統出現故障需要檢修，或者水量不足時，系統需要進行調整。這時，需要開啟冷卻塔和冷卻水泵。具體操作如下：關閉V1和V2，并開啟V3。同時，冷卻塔和冷卻水泵啟動，以補充冷卻水量。

該系統在中水冷卻或備用冷卻塔冷卻時，可以切換為三種不同的運行模式：冷水機組供冷模式、部分自然冷卻模式和完全自然冷卻模式。,以數據中心空調冷水

供/回水溫度18 ℃/24 ℃為例，以下是對這三種模式的簡要說明：

1) 冷水機組供冷模式：當中水或冷卻水供水溫度高于22.5℃時，冷水機組獨立向末端空調供冷，中水或備用冷卻塔作為冷水機組的冷卻源。這時自然冷卻板式換熱器停止運行。

2) 部分自然冷卻模式：當中水或冷卻水供水溫度在15.5℃至22.5℃之間時，冷水機組和自然冷卻板式換熱器共同向末端空調供冷。中水或冷卻水首先通過自然冷卻板式換熱器對空調回水進行預冷卻，然后進入冷水機組冷凝器進行冷卻。被冷卻的冷水回水再進入冷水機組蒸發器進行進一步的冷卻，最后通過冷水循環泵供應至末端空調進行供冷。

3) 完全自然冷卻模式：當中水或冷卻水供水溫度低于15.5℃時，系統直接利用中水或冷卻水通過自然冷卻板式換熱器和空調冷水換熱進行供冷。此時冷水機組停止運行。

以保定市某數據中心為例，該數據中心采用中水冷卻的供冷系統原理如圖所示。該系統設計了5套供冷單元，其中1套為備用。每個供冷單元由冷水機組、冷水一級泵、冷水二級泵、冷卻水泵、冷卻塔、板式換熱器、中水循環泵和輔助電動密閉閥等組成。相比傳統供冷系統，該方案僅增加了中水循環泵、電動密閉閥以及附屬的室內外管道和強弱電系統，因此投資較低。系統運行時，中水循環泵從市政中水管網引入中水供給系統進行冷卻，冷卻后的中水再經過室內外管道供應回市政中水管網，并通過市政加壓泵供給各用戶。

圖片

圖3 該數據中心中水冷卻系統原理圖

當系統從冷卻塔模式切換至中水冷卻模式時，可以通過以下兩種方式進行控制：

1) 依次遠程手動開啟正在運行制冷單元的中水循環泵和中水供回水管電動密閉閥。當中水循環泵的頻率與冷卻水泵相同時，再關閉冷卻水泵、冷卻塔和對應的冷卻水回水管電動密閉閥。

2) 首先遠程手動開啟備用制冷單元的中水循環泵、中水供回水管電動密閉閥以及對應模式下的供冷設備，即冷水機組或自然冷卻板式換熱器。當運行穩定后，關閉一套供冷單元，并逐步使用上述方法開啟已關閉的供冷單元進行中水冷卻，直到穩定運行后，再逐步將正在運行的供冷單元切換到中水冷卻模式。

由于季節的變化會導致中水流量的變化，中水循環泵需要根據不同季節的水量進行變頻運行?？刂葡到y(tǒng)可以根據冷卻系統負荷和中水供水流量計的反饋值來計算實際需要的溫差，并根據該溫差來控制中水循環泵的運行頻率。

當中水供水流量迅速下降時，系統會視為市政中水?dāng)嗨收匣蛩坎蛔?。系統會自動開啟已運行制冷單元的冷卻塔、冷卻水泵和冷卻水回水管道的電動密閉閥。當冷卻水泵和中水循環泵達到同頻運行后，關閉中水循環泵和供回水管電動密閉閥，系統最終完全切換至冷卻塔模式運行。如果中水供回水管道流量有較大差異，需要由運維人員檢查室內外管道是否存在漏水問題。

綜上，系統設計需根據當?shù)刂兴晁疁睾退孔兓闆r選型換熱器和中水循環泵。換熱器需滿足冬季冷卻水大流量、小溫差和中水小流量、大溫差的供冷需求；中水循環泵除考慮最大流量需求外，還需保證冬季最小流量能滿足換熱器的供冷量。同時，系統控制時要考慮根據夏季和冬季設計溫差對中水循環泵進行變頻控制，并需考慮冷卻塔和中水冷卻系統在中水冷源檢修或故障情況下的切換控制。并且因為標準規范對污水廠排水水質中電導率、Cl- 、鈣硬度、總堿度和硫酸鹽等指標暫無要求,當進行中水冷卻設計時，需要對中水上述指標進行實測，以便系統設備和管道選型時具有針對性。系統運行無中水消耗，一般不涉及中水費用。是否收取中水供回水接口費需要與當?shù)卣M(jìn)行溝通。中水取排水口位置的遠近不僅影響室外管道和水泵選型和投資，還影響中水系統的運行能耗，因此在設計時需要特別注意。針對無中水管網的城市,建議政府可建設中水管網,不僅便于工業企業利用中水中的冷量,還能把中水作為空調冷卻水系統補水及非生活用水水源,減少自來水消耗。
