數據中心制冷系統綠色設計先進方案

作者：蘭洋科技????瀏覽量：4401????時間：2023年10月09日????標簽: 綠色數據中心綠色技術 冷卻系統

綠色設計整體方案是指在數據中心設計階段對數據中心主要架構的選擇，在制冷系統方面，如風冷DX 空調系統、水冷冷水機組系統、蒸發冷卻系統、新型氟泵系統、液冷系統等。整體制冷設計方案的選擇對數據中心的綠色設計有重要且不可替代的影響，是決定數據中心PUE 下限的重要因素。在選擇整體設計方案時應充分綜合考慮數據中心所在地區的氣候特點、水資源供應情況、數據中心規模以及IT 功率密度。

1 風冷DX 空調系統

風冷DX 空調系統主要是通過風冷DX 精密空調對數據中心進行制冷，其主要特點是設備構成簡單、部署靈活，能夠滿足低功率的制冷需求。風冷DX 空調的蒸發器在數據中心機房室內，為服務器和網絡機柜提供冷量；冷凝器放置于室外，與環境空氣進行換熱。冷凝器形式較為多樣化，可與采用一對一，也可采用集中布置方式。

2 水冷冷水機組系統

水冷冷水機組系統主要構成包括水冷冷水機組、冷凍水泵、水冷型末端精密空調、室內風機、冷卻水泵、冷卻塔、板式換熱器，其主要特點是系統較為復雜、設備種類多、需要部署集中式冷站。水冷冷水機組系統利用水冷冷水機組或者板式換熱器制取冷凍水，冷凍水通過末端水冷型精密空調給機房散熱。

根據制取冷凍水方式的不同可分為三種工作模式：完全機械制冷、部分自然冷卻以及完全自然冷卻。完全機械制冷模式完全依靠冷水機組制取冷凍水，一般在夏季開啟。如果經過板換后的冷凍水出水溫度不能低于供水溫度的要求，則需要打開機械壓縮制冷機進一步給冷凍水降溫，相當于利用了部分自然冷源，這就是部分自然冷卻模式，一般在春秋等過渡季時開啟。如果經過板換后的冷凍水出水溫度達到供水溫度要求，則需要完全打開機械壓縮制冷機給冷凍水降溫，全部利用室外自由冷源，這就是完全自然冷卻模式，一般在冬季低溫節開啟。

3 蒸發冷卻系統

蒸發冷卻技術是利用水蒸發冷卻原理，采用直接蒸發或者間接蒸發的方式獲得冷風的技術，可以分為直接蒸發冷卻技術和間接蒸發冷卻技術。

直接蒸發冷卻系統是（AHU）是指空氣與霧化的水直接接觸，由于水的蒸發，空氣和水的溫度都降低，而空氣的含濕量有所增加，將降溫后的冷空氣直接引入數據中心對服務器和網絡機柜進行冷卻。直接蒸發冷卻系統具有風量大、溫差小，冬季加濕效果好等優點，但是該技術也有一定的局限性，在露點較低的地區使用該技術會帶來不必要的除濕費用，而且對室外空氣的直接引入也會導致室內濕度分布不均勻以及細顆粒物和污染物帶入等問題，需采用過濾器對新風進行過濾，因此在使用該技術時，必須充分考慮當?shù)氐目諝赓|(zhì)量以及氣候條件等因素。直接蒸發冷卻技術已經在一些地區得到了應用，并取得很好的效果。

間接蒸發冷卻是指將直接蒸發冷卻得到的濕空氣或循環水的冷量通過非直接接觸式換熱器傳遞給待處理的空氣，實現空氣的等濕降溫。間接蒸發冷卻是通過各種類型換熱器來實現的，其主要類型有管束式、板式、熱管式等形式。

間接蒸發冷卻技術具有效率高、安全性好、不易堵塞等優點。

4 新型氟泵系統

新型氟泵系統結合了間接蒸發、風冷、氟泵、熱管（冷媒自身的相變功能）的各自優勢，通過不同的送風方式對數據中心進行制冷，其主要特點是設備構成簡單，部署相對靈活，能夠滿足中高功率的制冷需求及中大規模數據中心的需求。新型氟泵系統可以是戶外一體機、一拖一、一拖多等多種型式，在自然冷季節，可完全啟動重力熱管方式進行制冷。

5 液冷系統

現在的機架功率和單機架功率密度都在不斷增長，傳統的服務器風冷散熱方案已經不能滿足散熱需要，先進的液冷技術開始在各個數據中心進行廣泛應用。

液冷技術可以將數據中心的空氣用液體進行替代，在替代過程就可以將各個發熱器件運行中所產生的熱量帶走等。目前液冷技術主要分為冷板式、浸沒式和噴淋式三種。其中，浸沒式和噴淋式液冷等為接觸式液冷，冷板式液冷為非接觸式液冷。冷板式液冷技術可以不直接接觸冷卻對象就將熱量帶走，該技術是通過高效熱傳導部件來對熱量進行發散；浸沒式液冷技術屬于直接冷卻技術，該技術使用的冷卻液能夠隔絕元器件產生的電氣，通過和發熱器件進行直接接觸就可以帶走熱量；噴淋式液冷技術通過改造IT 設備，部署適量的噴淋器件，在設備運行中，可以針對熱量過高的器件進行冷卻。

液冷技術具有制冷能效高、節約水資源和機房空間的優勢，因此，有條件的數據中心開始應用液冷技術進行降溫。應用液冷技術進行降溫，不再需要配置風扇、空調末端和冷凍機組，也不需要安裝架空地板和冷熱通道設施，和傳統的制冷技術相比，液冷技術不需要占據很大的機房空間，可以將節省的機房空間用來布置更多的IT 設備，從而提高了企業的經濟收益。

此外，液冷技術突破了氣候條件和地域的限制，可以在全國任何地區進行應用，即使是華南、華東等溫度高的地區也可以應用液冷技術進行冷卻，最終促使數據中心的制冷電力消耗大幅度降低。

6 余熱回收

數據中心服務器在運行的過程中，產生大量的余熱，這些余熱有著易提取、熱源充足等特點，利用熱泵技術將數據中心余熱回收利用，在數據中心有著廣泛的應用前景，尤其是在我國北方地區，可有效幫助用戶降低用熱成本。

現階段我國IDC 行業的節能重點主要集中在綠電的應用、空調系統的節能減排、IT 系統的降耗等方面。伴隨著數字經濟的發展，數據中心的規模和數量都呈現出快速增長的趨勢。更大規模、更多數量的數據中心建設，將有更多的設備，產生更多的余熱，這些余熱如果能被加以利用，可以加速數據中心“碳中和”。

現階段大多數據中心采用風冷降溫，相較于液冷數據中心，風冷數據中心余熱收集及運輸難度較大，成本較高。液冷系統攜帶熱量介質為冷卻液，流動性強、品味較高、方便運輸，相對于風冷系統，投資成本較低，利用率較高，更適合余熱回收利用。

液冷系統余熱回收系統可選擇接入液冷系統一次冷卻循環系統或二次冷卻循環系統提取余熱，也可選擇與液冷系統串聯或并聯的運行方案，對余熱可采取提質利用或直接利用兩種類型，對余熱提質利用的方式又包括熱泵系統、光熱系統、電輔助加熱、鍋爐輔助加熱等。進行系統設計時宜充分考慮綜合利用光熱、地?zé)岬惹鍧嵞茉?，以及與周邊建筑、園區協同建立余熱回收利用體系的可行性。

7 總結

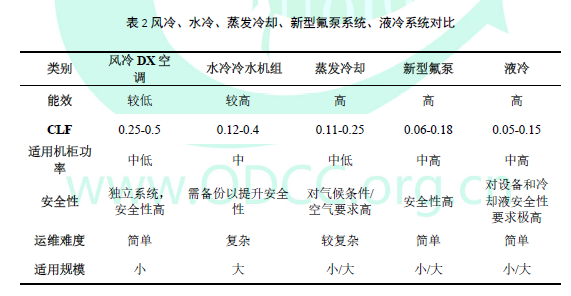

從各地區氣候差異和水資源供應情況的角度，綠色設計需要從業務角度分析，業務種類會影響服務器的運行溫度，從而影響設計方案，同時考慮同樣構架在不同地區的適用性和PUE 表現。風冷DX 空調設備構成簡單、部署靈活，適用于對能效要求不高且規模較小的數據中心；水冷冷水機組設備種類多、系統較為復雜、運維難度大，其根據季節變化調整系統運行模式，可最大化利用自然冷源，適用于對能效要求較高且自然環境適宜的大規模數據中心；蒸發冷卻機組尤其是直接蒸發冷卻機組適用于數據中心室外空氣潔凈度好、常年溫度較低的場景，能夠做到極致的節能效果，需具體到當?shù)厣踔潦菆@區的空氣質量分析，且其運維難度較復雜；新型氟泵系統設備構成簡單，部署相對靈活，集成了蒸發冷卻、主動熱管、風冷等自然冷卻技術，適用于能效要求高的數據中心；液冷技術不僅能夠滿足數據中心高密度、低能耗的發展需求，還將驅動數據中心內的各種配置和部件進行創新，其可支持約30kW 高功率密度，而傳統機柜僅支持10kW 左右，液冷技術對設備和冷卻液安全性要求極高，適用于能效要求高的數據中心。
