高導熱吸波材料的作用機理研究

作者：蘭洋科技????瀏覽量：4924????時間：2023年10月09日????標簽: 導熱材料導熱系數

摘要：為解決材料高導熱性能與吸波效能之間的矛盾,將不同組分配比的硅橡膠、預處理后的吸波劑（羰基鐵粉）和導熱填料(Al2O3)進行混煉和模壓硫化成型,制備出導熱吸波材料,并研究了樣品的介電常數與磁導率頻譜的規律,以及其高導熱和電磁波吸收機理。結果表明,制備出的導熱吸波材料在8~16GHz頻段范圍內具有較好的吸波性能,最高導熱系數達到1.75W/(m·K),較普通吸波材料導熱系數提高2倍以上。為解決電子器件散熱和電磁干擾問題提出了一種便于操作、行之有效的方法。

0? 引言

隨著信息技術的飛速發展和電磁學理論的不斷完善，作為信息傳播的載體，電磁波以其高速、智能化的特點豐富著我們的生產、生活和社會的方方面面。但是，電子元件的日益小型化、高度集成化也使得我們所處生活的電磁環境越來越復雜，為了有效抑制和防止電磁輻射、信息泄漏帶來的種種危害，人們采取了積極的應對措施。目前，最常用的方法是采用吸波材料將電磁能轉化為熱能等其它形式的能量，達到徹底消耗掉電磁波的目的，但此方法存在以下技術難題：設備運行過程中會產生大量廢熱，但電子器件內部工作空間狹小、空氣流通差，再加上貼附在設備內壁的吸波材料主要是泡沫、硅橡膠、樹脂等導熱性能差的有機化合物，不利于電子設備的散熱，從而廢熱無法及時傳遞到環境中，導致器件溫度上升，造成設備工作性能下降甚至燒毀。

為避免器件的溫度過高，處于空氣流通性差等密閉環境中的處理器需要考慮器件的散熱問題，通常采用導熱墊片的方式把多余的熱量傳導至外界低溫環境中，使器件不至過熱，避免點熱源事故的發生。但由于導熱墊片已經占據了厚度空間，結構上已經沒有多余的厚度空間再使用吸波材料，在后續的使用過程中易發生電磁干擾、電磁污染等問題。因此，設備的高效散熱和復雜電磁環境兼容成為電子封裝領域需同步解決的問題。

由于材料的厚度直接決定吸波性能，在有限厚度的制約下，使得吸波材料兼具導熱性能是目前解決上述問題的有效措施。因此本文從吸波材料制備出發，在吸波硅橡膠的制備過程中添加導熱填料，實現對硅橡膠基體的吸波性能和熱傳導能力的協同調控，通過調控吸波劑、導熱填料與硅橡膠之間的配比，探究不同組分含量對材料導熱性能、電磁參數、吸波性能的影響規律，分析不同填料以及硅橡膠基體間的相互作用機理，并以此指導導熱吸波材料的組分設計，實現材料高導熱與電磁波吸收的兼容。

1? 實驗材料及方法

1.1 樣品制備

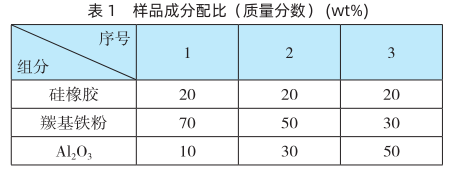

采用偶聯劑（KH570）對填料表面有機官能化程度進行調控，在保持填料表面結構完整的同時提高與基體材料的界面結合性能，按照不同組分配比將聚硅氧烷和經過預處理的吸波劑（羰基鐵粉）、導熱填料（Al2O3）進行混煉（開放式雙輥筒開煉機，型號ZQ-400）30min，靜置冷卻后將此混合生膠料在溫度為170℃、壓力為10MPa的環境中模壓硫化（平板硫化機，型號KY6007）10min，制備出的導熱吸波材料樣品的組分配比見表1。

1.2 樣品表征分析

采用X射線衍射儀（XRD，BrukerD8ADVANCE型）對樣品進行物相成分、結構分析；采用掃描電子顯微鏡（SEM，JSM-6700F）對導熱吸波材料形貌、內部結構等微觀結構參數進行了分析，利用能譜分析儀分析了材料內部元素分布，按ASTMD5470標準測試樣品的導熱系數。

1.3 材料電磁參數及吸波性能仿真

將經過硫化后的導熱吸波材料制備成外徑為7.0mm，內徑為3.0mm，厚度為2.0mm的同軸試樣，采用同軸法通過矢量網絡分析儀（AV3629D型）測量材料在2~18GHz范圍內的微波電磁參數，并利用計算機模擬技術，得出材料吸波性能的模擬曲線。

2? 結果與討論

2.1 材料散熱能力與吸波性能之間的矛盾

填充型導熱材料是將填充高導熱系數填料的硅橡膠，通過密煉、共混、硫化等加工成型工藝制備出具有較高熱傳導能力的材料。通過填充高質量比的導熱填料（添加量質量分?jǐn)?shù)通常在80%以上）在基體內部形成局部的導熱鏈或?qū)峋W(wǎng)，從而提高整體材料的熱傳導能力。因此，填充型導熱材料需具有低缺陷、填料高連續性的特點。

目前主要的吸波材料一般是由基體材料與吸收介質復合而成。在制備過程中，將引起微波能量損耗的吸收劑添加到基體和黏合劑中，重點利用吸波劑的散射效應、電磁耦合損耗、以及極性官能團的極化損耗來進行電磁波吸收。為了提高吸波效能，要求吸波材料中的吸波劑顆粒均勻分布在基體材料內部，顆粒之間相互獨立，且吸波劑的質量比例通常不低于50%。

綜上所述，要提高硅橡膠的熱傳導和吸波性能需要添加高質量比的導熱和吸波填料，但是在硅橡膠中添加高質量比的吸波劑和導熱填料，必將造成混料難以硫化成型，最終產品韌性顯著降低，失去使用價值。因此，需要通過調控復合填料的質量以及配比，建立吸波劑與導熱填料配合使用的材料導熱性能、吸波性能的變化規律，分析其間相互作用機理，建立材料配方和各性能之間的相互作用關系。

2.2 材料物相組成及結構分析

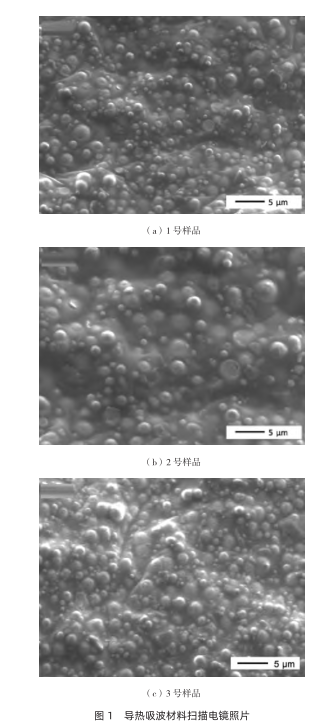

1~3號樣品的典型顯微結構如圖1所示，從圖中可以看出，功能填料形成的微球尺寸分布在為0.5~5μm之間，且在硅橡膠基體中呈均勻分布的微觀結構，對比圖1（a）和圖1（c）中微球的尺寸可以發現，3號樣的微球明顯大于1號樣，這是由于吸波劑顆粒尺寸要小于導熱填料，因此隨著導熱劑添加量的增大，3號樣大尺寸微球的比例提高，與實驗預期設定相符。

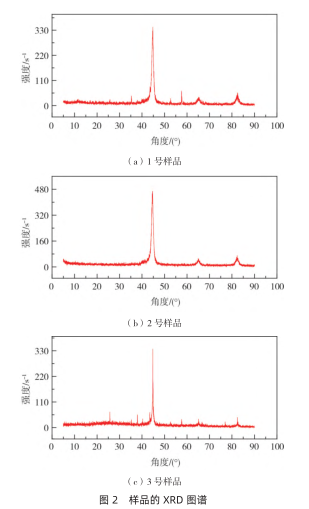

圖2為不同樣品的XRD對比圖譜，從圖中可以看出，羰基鐵粉在2θ=44.66°、65.00°和82.31°處分別出現了三個明顯的衍射峰，分別對應于α-Fe的（110）、（200）和（211）晶面的特征衍射峰，在圖譜中，導熱填料Al2O3的特征峰并不明顯，且不同成分比例樣品XRD衍射峰存在差異。差異形成原因可能如下：樣品制備過程中所使用的Al2O3為工業商品級，晶體結構完整性遠低于理想Al2O3粉體，結晶度較低；由于Al2O3在使用之前會進行表面處理提高界面結合性，造成其特征峰不明顯。

2.3 材料吸波性能的測量與分析

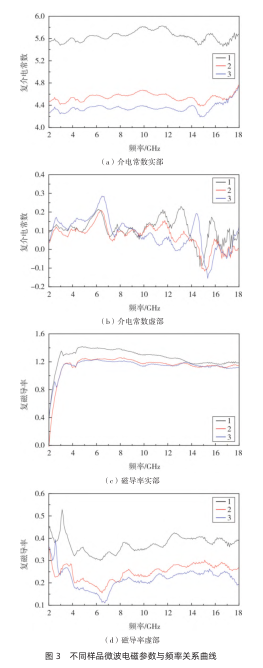

圖3為不同成分配比的導熱吸波材料的復介電常數（ε）和復磁導率（μ）曲線。ε和μ是判斷材料在電磁場中對微波吸收的兩個基本參數，二者一般用復數的形式表示：ε=ε'-jε″和μ=μ'-jμ″，復介電常數實部代表材料對電磁波能量的儲存能力，虛部代表對能量的損耗能力。從圖3（a）、圖3（b）可以看出，導熱吸波材料介電常數表現出整體相同的變化趨勢，介電常數實部保持較為穩定的數值，介電常數虛部隨頻率的提高呈波動下降的趨勢。從圖3（c）、圖3（d）可以看出在低頻范圍內導熱吸波材料的磁導率實部隨頻率的提高而增大，在3~18GHz頻段范圍內頻譜變化平穩；磁導率虛部隨著頻率的增大，在2~6GHz頻段范圍內緩慢下降，之后隨著頻率的提高，虛部逐漸增大。結果表明實驗制備的材料是一種具有磁性的吸波材料。材料的共振頻率隨吸波劑質量分?jǐn)?shù)的降低向高頻方向移動，磁導率實部頻散特性較好，有利于拓展帶寬，實現寬頻吸波的目標。

對比不同成分配比樣品的電磁參數曲線，從圖3（a）、圖3（b）可以看出，隨著導熱填料的質量分?jǐn)?shù)逐漸提高，介電常數實部ε′、虛部ε″均產生一定幅度的下降。這主要由以下兩個原因造成：整個材料體系中主要發揮吸波作用的成分是羰基鐵粉，當羰基鐵粉含量較高時，羰基鐵粉顆粒之間互相搭接易形成導通的網絡，電子躍遷概率增加，使整個材料體系具有較高的介電損耗，因此隨著羰基鐵粉含量降低、絕緣導熱填料的質量分?jǐn)?shù)逐漸提高，羰基鐵粉之間的搭接程度降低，電子躍遷概率降低，介電常數虛部減??；羰基鐵粉由于表面羰基官能團可以與硅橡膠之間產生較強的界面極化，因此隨著羰基鐵粉含量的降低，介電常數實部逐漸減小。

從圖3（c）、圖3（d）可以看出：隨著導熱填料質量分?jǐn)?shù)的提高，磁損耗明顯降低。磁導率實部μ'以頻率4GHz為支點，頻率在2~4GHz之間μ'因羰基鐵粉顆粒各向異性增強而逐漸增大，頻率在4~18GHz之間μ'因高頻下渦流效應增強而減??；磁導率虛部μ″峰谷值出現在6GHz左右，隨著Al2O3的增加而降低并逐漸向高頻移動，峰形也變得越來越尖銳。首先是由于樣品中Al2O3顆粒數量增加和羰基鐵粉減小，渦流損耗下降而各向異性增強使得磁導率增加。其次隨著Al2O3的加入，使整個材料體系的相對磁導率和相對介電常數接近，實現較多的電磁波進入吸波材料內部，進一步增強了樣品的磁通量和磁導率。最后對于微納米尺度顆粒，動態磁化時晶粒之間的交換耦合在磁化進程中起到主導作用，由于Al2O3晶粒尺度遠大于羰基鐵粉，磁損耗μ″峰值隨著Al2O3含量的增加向高頻移動。由于所添加的導熱填料（Al2O3）和吸波劑（羰基鐵粉）在密度方面存在顯著差異，因此在混合過程中可能會產生沉降現象造成填料無法實現絕對的均勻分散，從而對電磁參數的測定產生了一定影響，這一問題需要在后續研究中解決。

以傳輸線理論為基礎，結合材料厚度和頻率之間的關系，通過公式（1）~公式（3）得到電磁波在材料上的功率反射系數R為：

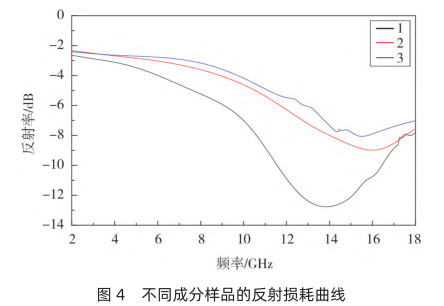

式中，f為反射波的頻率，d為吸波材料的厚度，μr=μ'-μ″、εr=ε'-ε″，c為光速。導熱吸波材料的吸波性能模擬曲線結果如圖4所示，可以看出，隨著羰基鐵粉含量的降低，導熱吸波材料的吸收峰值對應的頻率向高頻方向移動，但仍保留了一定的電磁波吸收功能，反射率值隨著羰基鐵粉含量的降低而提高。

2.4 材料導熱性能的測量與分析

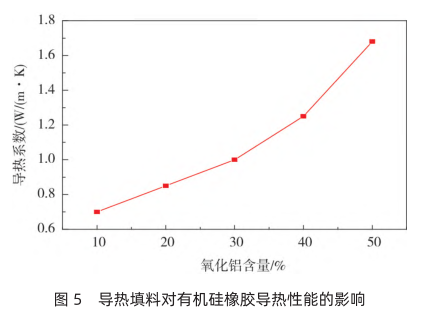

針對硅橡膠類產品0.5~10W/（m·K）的導熱系數，采用ASTMD5470《熱導性電絕緣材料熱傳輸特性標準試驗方法》測試所制備樣品的導熱系數。測試結果如圖5所示，1號樣品的導熱系數在0.7W/（m·K）左右，樣品的導熱性能隨著導熱填料Al2O3的添加量升高而逐步提高，3號樣品的導熱系數達到1.75W/（m·K），相對于普通吸波硅橡膠，導熱系數已經提高了近2倍。

1號樣品的導熱系數較純硅橡膠（0.168W/（m·K））已經有了大幅度提升，通過分析，其主要原因是在基體材料添加的吸波劑（羰基鐵粉導熱系數大約在20~30W/（m·K）左右），在發揮吸波作用的同時也在一定程度上起到了提升基體導熱性能的作用。從導熱機理的滲流理論進行解釋，當吸波劑添加量較大時，羰基鐵粉之間形成聯通的導熱網絡，但由于羰基鐵粉的顆粒尺寸大多分布在0.5nm~2μm之間，造成導熱網鏈的界面?zhèn)€數多，界面熱阻大，導熱效率低，且羰基鐵粉自身導熱系數也小于導熱填料，從而使填充吸波劑的硅橡膠導熱系數小于填充相同質量分?jǐn)?shù)導熱填料的硅橡膠導熱系數。

隨著Al2O3的添加量逐漸提高，導熱填料在基體材料中逐漸形成有效的導熱網絡，提高了整個材料的導熱性能，圖6是材料結構內部導熱網絡示意圖，球形Al2O3顆粒在基體中形成的導熱通路是通過點接觸形成，容易形成接觸空隙，顆粒尺寸較小的羰基鐵粉恰好分布在這些間隙中間，形成Al2O3-羰基鐵粉復合導熱通路，對整個復合材料導熱性能起到輔助提升作用。實現了吸波材料同時具備較好的導熱性能，在解決元器件電磁污染問題的同時兼顧了設備散熱需求。

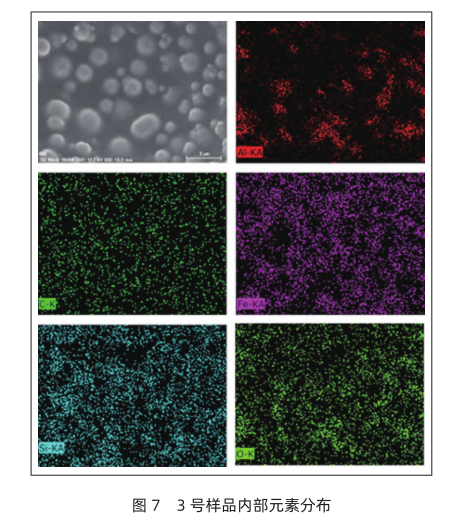

圖7為3號樣品的內部顯微結構元素分布。從元素的分布情況可以看出不同成分在材料中的分布情況，由于整個材料基體是硅橡膠材料，因此C、O、Si三種元素均勻分布在材料內部，由于導熱填料（Al2O3）顆粒較大，因此在能譜面掃描結果中，Al元素存在明顯的偏聚現象，多以團聚小球的形式集中分布，相互之間存在著連接。Fe元素的面掃描結果與Al成互補狀態，在Al元素富集區域出現Fe元素空洞，其余區域中Fe元素均勻彌散分布在材料內部，這主要是由于羰基鐵粉顆粒較小，經過混料過程，均勻分布在材料內部及Al2O3顆粒之間，驗證了圖6所搭建的顯微結構模型。
