摘要：為了緩解電子設備高集成化帶來的元器件散熱壓力，該文制備了一種高導熱、低滲油氧化鋁填充導熱凝膠，并探究了填料復配、填料表面改性以及填料含量對氧化鋁填充導熱凝膠熱導率、滲油率等性能的影響。研究表明，對于單一粒徑氧化鋁填充導熱凝膠，填料的“適宜粒徑”為20μm。粒徑3μm與20μm的氧化鋁按照質量比1:7級配后制備的填充量為60%（體積分?jǐn)?shù)）的導熱凝膠熱導率達到2.08W/(m·K)。對氧化鋁進行硅烷偶聯劑改性處理后，導熱凝膠熱導率提升27.2%，達到2.65W/(m·K)，熱導率的提升與氧化鋁表面氧原子的增多有關。導熱凝膠的熱導率隨填料含量的增加先增大后減小，導熱凝膠滲油率隨填充量的增大而降低，氧化鋁的“逾滲閾值”為60%。

引言

5G通訊、新能源汽車等新興產業的爆發式發展對散熱提出了更高的要求，導熱復合材料的研發已成為工業發展中的重要一環[1-3]。聚合物基導熱復合材料主要由聚合物基體和導熱填料兩部分組成。聚合物基體將填料粘結在一起，為復合材料提供力學性能，其熱導率通常只有0.1-0.5W/(m·K)。高導熱填料則起提高復合材料熱導率的作用。

氧化鋁具有導熱能力強、絕緣性能好、價格低廉的優點，是當前使用最廣泛的導熱填料。其本征熱導率為20-35W/(m·K)，通常需要在高填充比下使用。但加入過多的填料會降低復合材料的力學性能和流動性。因此，選擇合適的填料含量，協調好導熱復合材料的熱導率與其流動性是極其重要的。此外，氧化鋁表面具有較高的極性，與聚硅氧烷等聚合物基體之間的界面相容性較差。氧化鋁與聚合物基體間的界面處常常存在著間隙，使體系中的導熱網絡出現“中斷”，界面熱阻較大，復合材料的熱導率低。對氧化鋁進行表面改性處理能夠使氧化鋁與聚合物基體之間發生相互作用，提升二者間的相容性，使得氧化鋁在混合過程中分散得更加均勻同時減少間隙。

國內外對氧化鋁填充導熱凝膠的研究已取得一定進展。郝魯陽等探究了氧化鋁含量對聚酰胺6/膨脹石墨/氧化鋁導熱復合材料熱導率的影響，在氧化鋁含量為7.5%時，復合材料熱導率達最大值3.05W/(m·K)。陳厚振等采用粒徑分別為5μm、20μm和45μm的氧化鋁制備了聚丙烯/氧化鋁復合材料，發現添加7.5%的45μm氧化鋁的復合材料熱導率最高，為0.33W/(m·K)。采用硅烷偶聯劑對填料進行表面改性也能提高復合材料熱導率。Akhtar等使用3-氨基丙基三乙氧基硅烷對氧化鋁顆粒進行表面改性。當填充量為50%時，氧化鋁-石墨烯雜化填料填充的環氧復合材料的面內導熱系數達到1.67W/(m·K)，相比純環氧樹脂提高了約8.4倍。當前，導熱凝膠還存在嚴重的滲油現象，不僅影響其導熱性能，還會污染電子器件，制備兼具高熱導率和低滲油率的導熱凝膠還是一大挑戰。本文將探究填料粒徑、填料復配以及填料含量對氧化鋁填充導熱凝膠的熱導率、滲油率等性能的影響，制備一種熱導率高且滲油率低的氧化鋁/聚硅氧烷復合材料。

實驗部分

1.1 試劑與儀器

球形氧化鋁（粒徑3μm、20μm），雅安百圖高新材料股份有限公司；球形氧化鋁（粒徑60μm），比斯利新材料（蘇州）有限公司；二乙烯基封端聚二甲基硅氧烷（乙烯基含量0.37mmol/g，黏度96.3mPa·s），二硅氫基封端聚二甲基硅氧烷（氫含量1.60mmol/g，黏度13.5mPa·s），側鏈多硅氫基聚二甲基硅氧烷（氫含量3.80mmol/g，黏度96.3mPa·s），安必亞特種有機硅有限公司；Karstedt催化劑（0.1M），阿拉丁生化股份有限公司；改性炔醇類抑制劑（分析純）科駿馳科技有限公司；3-(異丁烯酰氧)丙基三甲氧基硅烷（分析純），上海麥克林生化科技有限公司。

1.2 填料表面改性處理

1.2.1 臭氧化改性處理

首先將填料置于1mol/L的NaOH溶液中在90℃下預處理4h，洗去表面油污，再將填料放入自制的臭氧化處理裝置中進行臭氧化處理。實驗過程中控制臭氧濃度為125mg/L反應2h，確保填料被充分臭氧化。

1.2.2 硅烷偶聯劑處理改性

將50g填料加入裝有120g3-(異丁烯酰氧)丙基三甲氧基硅烷和300ml甲苯的圓底燒瓶中，在92℃下油浴并攪拌，冷凝膠回流4h。經過硅烷偶聯劑處理后的填料用乙醇沖洗1-2遍，再用蒸餾水清洗1遍，抽濾、干燥，待用。

1.3 導熱凝膠基體的制備

將二乙烯基封端聚二甲基硅氧烷、抑制劑與稀釋100倍的Karstedt催化劑混合，再加入二硅氫基封端聚二甲基硅氧烷和側鏈多硅氫基聚二甲基硅氧烷，真空排泡30min并在100℃下固化1h得到聚硅氧烷基體。

1.4 導熱復合凝膠樣品的制備

將聚硅氧烷基體與處理后的填料加入真空捏合機中捏合30min，然后超聲排泡30min，在100℃下固化1h得到導熱凝膠樣品。

1.5 表征測試

1.5.1 導熱性能測試

采用DRL-Ⅲ型導熱系數測試儀測試導熱凝膠的熱導率，測試溫度80℃，測試壓力為30N。

1.5.2 滲油率測試

將導熱凝膠制成3cm×1.5cm×2cm的樣品，稱重其原始質量記為m1，將其放入100℃干燥箱中，樣品上下加壓9.8N，每隔1h取出樣品稱重，記其質量為m2，根據公式(1)可計算樣品的滲油率。

式中：m1為樣品原始質量的數值，單位g；m2為測試過程中每次取出樣品質量的數值，單位g；ρ為樣品密度的數值，單位g/cm3；P為樣品滲油率的數值，單位g/cm3。

1.5.3 紅外光譜測試

通過Nicolet6700型傅里葉紅外光譜儀進行紅外光譜測試，采用KBr壓片法，掃描范圍為400-4000cm-1。

1.5.4 X射線光電子譜測試

采用通過ESCALAB250Xi型X射線光電子能譜儀進行X射線光電子譜測試，能量掃描范圍：0-1350eV，激發源為AlKα。

結果與討論

2.1 粒徑和填料復配對導熱凝膠導熱性能的影響

張巖巖等研究發現，將小粒徑球形氧化鋁與大粒徑球形氧化鋁按照質量比1:7復配，可以獲得高達2.69g/cm3的堆積密度。圖1是聚硅氧烷基體以及不同粒徑以及復配填料制備的導熱凝膠的熱導率以及其與聚硅氧烷基體相比的熱導率提升倍數。其中聚硅氧烷基體的熱導率為0.15W/(m·K)。A-60-3、A-60-20和A-60-60分別為粒徑3μm、20μm和60μm的氧化鋁填充的導熱凝膠，A-60-Mix為粒徑3μm和20μm的氧化鋁按照質量比1:7復配填充的導熱凝膠，填料含量均為60%。

從圖1中可以看出，在氧化鋁含量為60%時，單一粒徑氧化鋁填充導熱凝膠的熱導率隨氧化鋁粒徑的增大先增大后減小。在填料含量相同時，3μm填料比20μm填料顆粒數目更多，將引入更多的界面，界面處會發生聲子散射，降低聲子的平均自由程，對熱傳遞不利。60μm填料雖然界面比20μm填料少，但其顆粒間的間隙更大，體系中導熱網絡的密度更低，故其制備的導熱凝膠熱導率也不高。當填料粒徑為20μm時，導熱凝膠的熱導率高達1.78W/(m·K)。因此，對于單一粒徑氧化鋁填充導熱凝膠，填料的“適宜粒徑”為20μm。而復配氧化鋁填充的導熱凝膠A-60-Mix熱導率從樣品A-60-20的1.78W/(m·K)提升到W/(m·K)，提升了16.9%。在不同粒徑填料復配時，大粒徑的填料顆粒首先聚集在一團，在捏合機槳葉轉動以及超聲振動等機械力的作用，大填料顆粒團被打散，小粒徑的填料在靜電力的作用下吸附在大粒徑顆粒的周?chē)?，小粒徑顆粒的加入不僅減少了界面，減少了聲子散射，而且提高了填料的堆積密度。因此，復配填料制備的導熱凝膠的熱導率比單一填料制備的導熱凝膠的熱導率更高。

2.2 填料表面處理對導熱凝膠導熱性能的影響

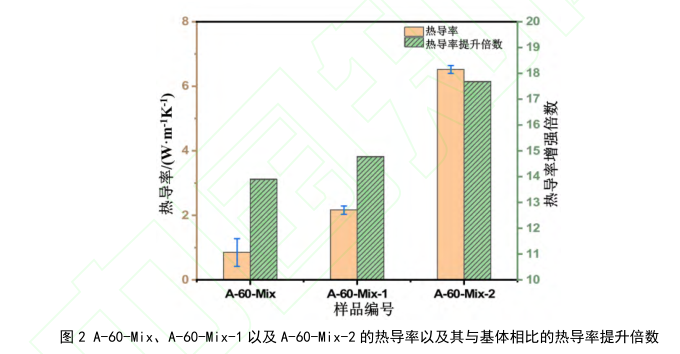

圖2是復配填料填充的導熱凝膠A-60-Mix、臭氧化改性處理的復配填料填充的導熱凝膠A-60-Mix-1以及硅烷偶聯劑處理的復配填料填充的導熱凝膠A-60-Mix-2的熱導率以及熱導率提升倍數。從中可以看出，經過臭氧氧化處理的球形氧化鋁填料制備的導熱凝膠熱導率從2.08W/(m·K)提升到2.22W/(m·K)，相較于改性前熱導率提升了6.3%。相比之下使用硅烷偶聯劑3-(異丁烯酰氧)丙基三甲氧基硅烷對球形氧化鋁填料進行表面改性處理后，其熱導率從2.08W/(m·K)提升到2.65W/(m·K)，相較于改性前熱導率提升了27.2%。由此可見，對于氧化鋁填料而言，使用硅烷偶聯劑進行表面改性處理對導熱凝膠的熱導率提升作用更顯著。

圖3（a）是未改性氧化鋁、臭氧氧化氧化鋁以及偶聯劑處理氧化鋁的紅外光譜圖。從圖中可以看出三種填料的紅外光譜在3460cm-1位置都有一明顯的寬的吸收峰，其對應-OH基團的振動吸收峰，這主要由氧化鋁表面的-OH以及空氣中的水分引起。而偶聯劑處理后的球形氧化鋁在3000-2800cm-1位置出現了C-H的特征峰，這說明經過硅烷偶聯劑處理后，氧化鋁表面帶上了有機官能團。經偶聯劑處理后的氧化鋁在1600cm-1附近的吸收峰明顯強于未改性以及經過臭氧氧化處理的氧化鋁填料，1600cm-1處的吸收峰是由C=O的伸縮振動所引起；同時，經硅烷偶聯劑處理后的氧化鋁填料在850-800cm-1位置出現了明顯吸收峰，這一峰位對應了Si-O-CH3的伸縮振動，硅烷偶聯劑發生水解，形成的Si-O-CH3會接枝在填料的表面，從而改善填料與聚合物基體之間的界面相容性。而經硅聯劑處理后的氧化鋁填料在850-800cm-1位置出現吸收峰，在未改性氧化鋁填料的紅外光譜上未出現此峰，證明了硅烷偶聯劑已經成功接枝到氧化鋁填料的表面。圖3（b）是未改性氧化鋁、臭氧氧化氧化鋁以及偶聯劑處理氧化鋁的XPS全譜。從圖中可以看出，經過偶聯劑表面改性后的氧化鋁的XPS全譜與未改性的氧化鋁相比，多了Si的2p軌道對應的峰，進一步表明偶聯劑已經接枝到氧化鋁的表面。

通過公式(2)可以定量計算氧化鋁填料中Al、C、O原子的相對含量。

式中：n1、n2分別為原子A和與原子B的相對含量；I1、I2分別為能譜儀測得的相對譜峰的強度；SA、SB分別為相對原子靈敏度因子。

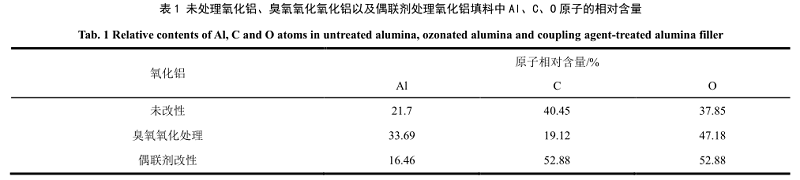

表1是通過公式(2)計算的未改性氧化鋁、臭氧氧化氧化鋁以及偶聯劑處理氧化鋁中Al、C、O原子的相對含量。從表中可以看出，與未處理的氧化鋁相比，經過臭氧氧化處理的氧化鋁表面的O原子相對含量從37.85%提升到了47.18%，氧原子含量提升9.33%，臭氧處理提高氧化鋁表面含氧官能團含量的效果不太顯著；而經過偶聯劑表面改性后，氧化鋁的C和O原子的相對含量分別提高了12.43%和15.03%，其主要貢獻來自氧化鋁表面接枝上的3-(異丁烯酰氧)丙基三甲氧基硅烷。研究表明，凝膠熱導率的提升與氧化鋁表面O原子的增多有關，臭氧氧化處理時，臭氧分解產生的氧自由基進攻氧化鋁表面導致O原子相對含量提高；偶聯劑處理時，偶聯劑先水解再接枝到氧化鋁填料表面，偶聯劑上的有機基團使得氧化鋁表面的C和O原子相對含量提高。這也解釋了硅烷偶聯劑處理對凝膠熱導率的提升效果更明顯的原因。

2.3 填料含量對導熱凝膠性能的影響

2.3.1 填料含量對導熱凝膠熱導率的影響

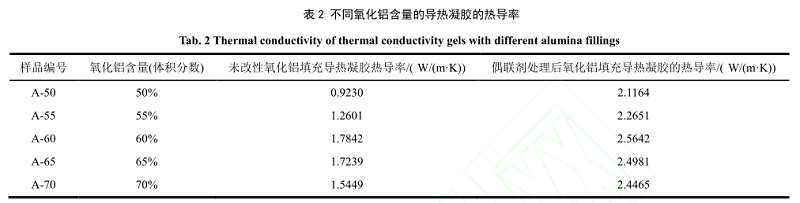

表2是不同氧化鋁含量的導熱凝膠的熱導率測試結果。從中可以看出，當氧化鋁體積分?jǐn)?shù)低于60%時，導熱凝膠的熱導率隨著填料含量的增大而提高，此時復合材料內部尚未形成連續的導熱網絡結構；當氧化鋁的體積分?jǐn)?shù)達到60%時，氧化鋁填料相互接觸，形成“逾滲網絡”，未改性氧化鋁填充導熱凝膠的熱導率達到1.78W/(m·K)，偶聯劑處理氧化鋁填充導熱凝膠的熱導率達到2.56W/(m·K)；當氧化鋁體積分?jǐn)?shù)高于60%時，導熱凝膠的熱導率隨著填料含量的增大而降低。根據德拜方程，熱導率與聲子的平均自由程成正比。填料含量的增大導致填料與基體以及填料之間的界面增加，聲子在界面處會發生散射，導致其平均自由程減小，從而導致熱導率降低。此外，高填充比時容易發生氧化鋁的團聚。因此，氧化鋁的“逾滲閾值”為60%。

2.3.2 填料含量對導熱凝膠滲油性能的影響

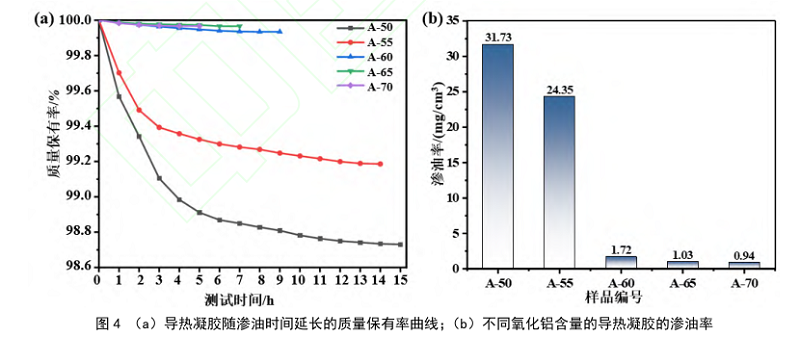

圖4(a)是導熱凝膠隨滲油時間延長的質量保有率曲線。從中可以看出，不同樣品的滲油歷程基本是在滲油初期，油量大量滲出，達到滲油平衡后，樣品質量基本不再發生變化。低填料含量的導熱凝膠達到滲油平衡所需時間更長，且質量保有率降低得更多。這是因?yàn)闈B出物為聚硅氧烷基體中游離態的小分子物質，而低填料含量導熱凝膠單位體積內的基體的含量更高，其中游離態小分子物質也更多。圖4(b)是不同氧化鋁含量的導熱凝膠的滲油率測試結果。從中可以看出，滲油率隨著填料含量的增大而降低，當氧化鋁體積分?jǐn)?shù)為60%時，導熱凝膠的滲油率低至1.72mg/cm3，凝膠內部的填料網絡阻礙了游離態小分子物質的滲出。

4總結

對于單一粒徑氧化鋁填充導熱凝膠，填料的“適宜粒徑”為20μm；粒徑為3μm與20μm的氧化鋁填料按照質量比1:7復配制備的填料含量為60%的導熱凝膠的熱導率為2.08W/(m·K)；硅烷偶聯劑改性后氧化鋁填充導熱凝膠的熱導率達到2.65W/(m·K)，熱導率提升了27.2%，氧化鋁填充導熱凝膠的熱導率隨填料含量的增加先增大后減小，氧化鋁的“逾滲閾值”為60%，導熱凝膠滲油率隨填充量的增大而降低。
