高密度集成散熱首選的陶瓷基板
在新能源及新一代通訊行業，隨著微電子信息技術、大規模集成電路（LSI）、多芯片組件（MCM）和微機電系統（MENS）等技術的迅速發展，對電子整機的要求越來越高，這種要求越來越迫切，促使它們朝著微型化、便攜式、高性能等方向發展。高密度集成是實現上述功能的最有效解決方案，高密度集成可以將各種電子設備復雜的功能集成到更小的組件中，而實現高密度集成的關鍵是解決元器件的散熱問題。對于電子器件而言，通常溫度每升高10°C，器件有效壽命就降低30%~50%。因此，選用合適的封裝材料與工藝、提高器件散熱能力就成為發展功率器件的技術瓶頸。
以大功率LED封裝為例，由于輸入功率的70%~80%轉變成為熱量（只有約20%~30%轉化為光能），且LED芯片面積小，器件功率密度很大（大于100W/cm2），因此散熱成為大功率LED封裝必須解決的關鍵問題。如果不能及時將芯片發熱導出并消散，大量熱量將聚集在LED內部，芯片結溫將逐步升高，一方面使LED性能降低（如發光效率降低、波長紅移），另一方面將在LED器件內部產生熱應力，引發一系列可靠性問題（如使用壽命、色溫變化等）。
伴隨著功率器件（包括LED、LD、IGBT、CPV等）不斷發展，采用高導熱材料制作電路基板是實現微電路散熱的有效方法之一。
目前常用電子封裝基板主要可分為高分子基板、金屬基板（金屬核線路板，MCPCB）和陶瓷基板幾類。對于功率器件封裝而言，封裝基板除具備基本的布線（電互連）功能外，還要求具有較高的導熱、耐熱、絕緣、強度與熱匹配性能。因此，高分子基板和金屬基板使用受到很大限制；而陶瓷材料本身具有熱導率高、耐熱性好、高絕緣、高強度、與芯片材料熱匹配等性能，非常適合作為功率器件封裝基板，目前已在半導體照明、激光與光通信、航空航天、新能源汽車等領域得到廣泛應用。
氮化鋁、氮化硅陶瓷基板及其在新能源汽車中的應用
目前陶瓷基板的主要材料以氧化鋁（Al2O3）、氮化鋁（AlN）和氮化硅（Si3N4）三類為主。氧化鋁陶瓷基板價格低廉，生產工藝成熟，目前產量最大，應用面最廣。但是，氧化鋁陶瓷基板的導熱性能已無法滿足大功率芯片的散熱要求。綜合來看，氮化鋁陶瓷基板與氮化硅陶瓷基板最具發展前景。

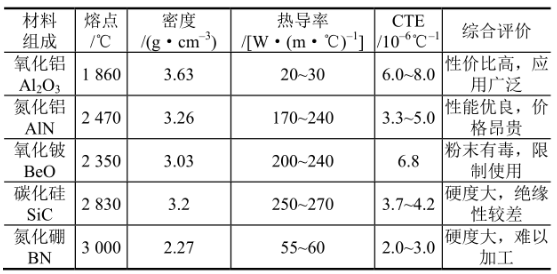

一些陶瓷材料的特性比較

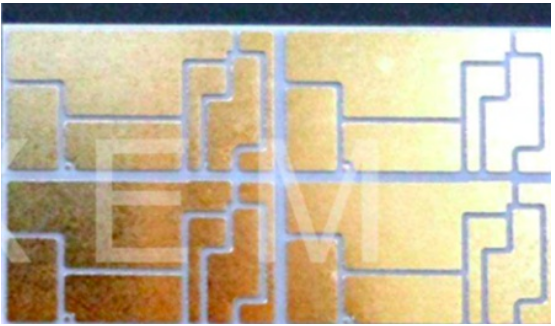

氮化鋁基板
氮化鋁陶瓷的各項性能優異，尤其是高熱導率的特點，其理論熱導率可達320W/（m·K），其商用產品熱導率一般為180W/（m·K）~260W/（m·K），使其能夠用于高功率、高引線和大尺寸芯片封裝基板材料。
此外，氮化鋁陶瓷還具較高的機械強度及化學穩定性，能夠在較惡劣的環境下保持正常的工作狀態。正是因為氮化鋁陶瓷具有諸多的優良性能，氮化鋁陶瓷會在眾多陶瓷基板材料中脫穎而出，成為新一代先進陶瓷封裝材料的代表產品。
汽車LED大燈的工作溫度是極其高的，功率越大，溫度越高，亮度功率是形成正比的，想要提高亮度只能通過精細的冷卻設計或者散熱器件的加大，但是效果并不理想，能夠使其達到理想效果的只有氮化鋁陶瓷基板。高導熱率和優良的絕緣性，與燈珠更匹配的熱膨脹技術等優點，讓氮化鋁陶瓷基板再次“脫穎而出”。
氮化硅基板
氮化硅被認為是綜合性能最好的陶瓷基板材料，雖熱導率不如氮化鋁，但其抗彎強度、斷裂韌性都可達到氮化鋁的2倍以上。同時，氮化硅陶瓷基板的熱膨脹系數與第三代半導體碳化硅相近，使得其成為碳化硅導熱基板材料的首選。氮化硅基板在新能源汽車中的應用不可阻擋！

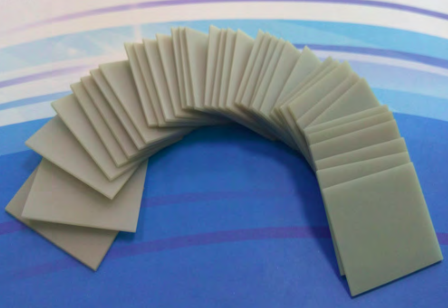

氮化硅陶瓷粉末和氮化硅陶瓷基片
近年來，Si3N4陶瓷基板以其硬度高、機械強度高、耐高溫和熱穩定性好、介電常數和介質損耗低、耐磨損、耐腐蝕等優異的性能，在IGBT模塊封裝中得到青睞，并逐步替代Al2O3和AlN陶瓷基板。
在新能源汽車的核心電機驅動中，采用SiC MOSFET器件比傳統Si IGBT帶來5%～10%續航提升，未來將會逐步取代Si IGBT。但SiC MOSFET芯片面積小，對散熱要求高，氮化硅陶瓷基板具備優異的散熱能力和高可靠性，幾乎成為SiC MOSFET在新能源汽車領域主驅應用的必選項。
AMB陶瓷基板將成為中高端功率模塊散熱的主流工藝
陶瓷基板按照工藝主要分為DPC、DBC、AMB、LTCC、HTCC等基板。
AMB陶瓷基板是DBC工藝的進一步發展，該工藝通過含有少量稀土元素的焊料來實現陶瓷基板與銅箔的連接，其鍵合強度高、可靠性好。
AMB工藝生產的陶瓷基板主要運用在功率半導體模塊上作為硅基、碳化基功率芯片的基底，AMB技術實現了氮化鋁和氮化硅陶瓷與銅片的覆接，相比DBC襯板有更優的熱導率、銅層結合力、可靠性等，可大幅提高陶瓷襯板可靠性，更適合大功率大電流的應用場景，逐步成為中高端IGBT模塊散熱電路板的主要應用類型。
此外，由于AMB氮化硅基板有較高熱導率，可將非常厚的銅金屬（厚度可達0.8mm）焊接到相對薄的氮化硅陶瓷上，載流能力較高。且氮化硅陶瓷基板的熱膨脹系數與第三代半導體襯底SiC晶體接近，使其能夠與SiC晶體材料匹配更穩定，因此成為SiC半導體導熱基板材料首選，特別在800V以上高端新能源汽車中應用中不可或缺。
根據QY Research報告，2021年AMB陶瓷基板市場規模約為0.9億美元，預計2028年增長到3.8億美元，復合增長率高達22.7%。主要供應商包括美國Rogers、德國Heraeus、日本電化株式會社（Denka）、日本同和（DOWA）。
