摘要：我國數據中心產業快速發展，其能耗及余熱回收利用技術日益受到關注。分析數據中心的能耗特點及冷卻方法，詳細介紹不同數據中心余熱回收利用技術，討論有效和經濟合理的回收利用數據中心余熱的方式，進一步對數據中心余熱用于跨季節相變儲熱的應用前景進行深入研究。

結果表明，數據中心排熱量大且穩定，跨季節相變儲熱能夠提高余熱利用率，解決供暖在時間、空間上的供需不匹配問題，有效保障全年供熱的平穩。

引言

數據中心是信息生產、計算、儲存、傳輸?shù)奈锢磔d體?！?a href="http://www.yangziriver.cn/tags/74.html">東數西算”將東部算力需求有序引導到西部，優化數據中心建設布局，促進東西部協同聯動。數字經濟發展速度快、輻射范圍廣、影響程度深，正在成為重組全球要素資源、重塑全球經濟結構、改變?nèi)蚋偁幐窬值年P(guān)鍵力量。根據數字經濟需求變化，數據中心的建設規模不斷擴大，其設計必須遵守綠色低碳的理念。

工信部2021年7月印發的《新型數據中心發展三年行動計劃（2021~2023年）》提出，全國數據中心機架的建設規模年均增速在20%左右。數據中心能耗總量也在不斷增長。2018年我國數據中心的總用電量達1600億kWh，占中國總用電量的2.5%。按照目前的增長速度，2023年我國數據中心的總用電量將達2600億kWh，相當于2.6個三峽大壩的年發電量；2030年可能突破4000億kWh。

數據中心用電量中的很大一部分被轉化為廢熱。數據中心散熱量大，直接將廢熱排入大氣會造成能源浪費，促使全球氣候變暖。數據中心余熱屬于低品位熱源，可適配的余熱利用技術相缺乏。由于液體的比熱容和導熱性能遠高于空氣，采用液冷技術的數據中心余熱品位更高，且易于回收，余熱回收的可行性增大。文中對數據中心余熱利用現狀進行梳理，并分析利用數據中心余熱跨季節儲熱。

1.數據中心發展趨勢

1.1數據中心規模與能耗分析

2015~2019年，全球數據中心規?？傮w平穩增長，數據中心機架數量由637.4萬架增長至750.3萬架，年均復合增長率達到4.16%，全球數據中心建設速度整體呈增長趨勢。我國數據中心機架規模也持續增長，大型以上數據中心規模增長比較迅速。截至2021年底，我國在用數據中心機架規模達到520萬架，其近五年的年均復合增速超過30%。

數據中心能耗指數據中心各種用能設備消耗的能源總和，用能設備主要包括：服務器、交換機、空調、配電、安防和照明系統等。數據中心能耗一般為120~940 W/m2，部分大型數據中心能耗甚至達到1 080~3 230 W/m2。

1.2數據中心冷卻技術

數據中心冷卻技術主要包括自然冷卻技術、空氣冷卻技術與液體冷卻技術。為了保證數據中心內部服務器的高效使用，防止服務器故障，服務器內空氣溫度應該保持18~28℃。自然冷卻技術是1種空氣冷卻技術，利用環境冷空氣冷卻。自然冷卻技術的節能效果在很大限度上取決于外部環境的溫度和濕度條件，更適合低熱密度的數據中心。傳統的采用風冷技術的數據中心通過機房的專用空調產生冷空氣給IT設備降溫，風冷系統中熱冷通道如圖1所示。

圖1風冷系統中熱冷通道

大型數據中心的水循環制冷系統基本都采用水冷式冷水機組的制冷系統，該制冷系統比風冷式冷水機組的制冷系統更節能。液體冷卻技術又被分為間接式冷卻和直接式冷卻兩大類，前者將冷板附著在電子元器件上，利用冷板里流動的液體帶走熱量，后者將電子元器件直接浸沒在專用的液體里。

2.數據中心余熱利用現狀

2.1數據中心余熱特點

數據中心余熱指通過冷卻系統以冷卻水、空氣或冷凝熱形式離開數據中心的能量，由于數據中心一般規模較大且需要不間斷運行，其余熱具有余熱品質較低、熱量相對穩定、產熱量大的特點。數據中心風冷系統余熱溫度通常為25~45℃；液冷系統可在靠近CPU等部位捕獲熱流，余熱溫度通常為60~75℃。

2.2余熱直接利用技術

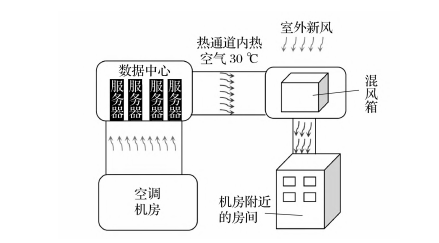

數據中心余熱直接利用技術中，風管與數據中心內的熱通道相連，機架設備散出的熱空氣直接被輸送至有需要的區域，數據中心余熱直接利用系統如圖2所示。余熱直接利用系統簡單，造價低廉，可以被應用于短距離運輸、規模小的情景。數據中心機房附近的小房間（管理房、備品間等）可以直接利用其熱空氣采暖。

圖2數據中心余熱直接利用系統

2.3熱泵回收技術

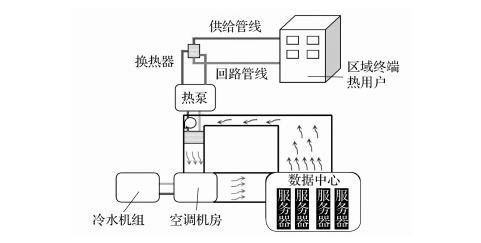

傳統數據中心風冷系統利用熱空氣供暖時，需要更高質量的熱量，此時可以利用熱泵系統提高余熱溫度，風冷系統中余熱與熱泵系統的結合如圖3所示。DeymiDashtebayaz[17]等利用熱泵技術回收數據中心余熱，該系統可以節省機械冷卻的電能消耗以及面積為416 m2的相鄰辦公樓的天然氣燃料消耗，提高數據中心的電力使用效率、能源再利用系數和能源再利用效率。

圖3風冷系統中余熱與熱泵系統的結合

如表1所示。集中供熱更適合液冷服務器廢熱捕獲溫度較高的情況，液冷型數據中心產生的余熱可直接用于區域供暖或生活熱水生產，熱泵可在溫度不能滿足要求時啟用。液冷系統中余熱與熱泵系統的結合如圖4所示。

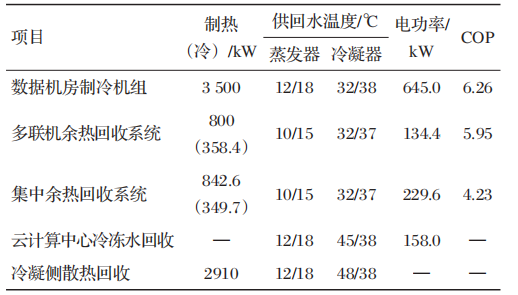

表1部分?jǐn)?shù)據中心余熱熱泵回收項目的參數

注：“—”代表文獻中未列出該數據，下表同。

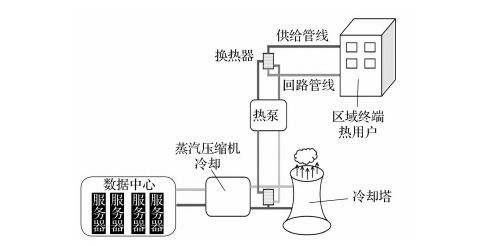

圖4液冷系統中余熱與熱泵系統的結合

2.4制冷回收技術

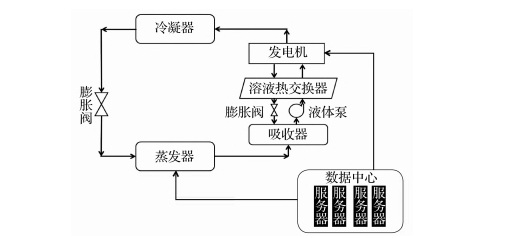

研究在吸收式冷卻循環中使用數據中心余熱。在蒸汽壓縮制冷循環中，壓縮機消耗功率很大。因此采用吸收式冷卻替代或輔助空調機房，不僅可以降低系統運行所需的功率，還可以將數據中心余熱用作吸收式發電機熱源，數據中心余熱與吸收式制冷系統的結合如圖5所示。Haywood等利用數據中心余熱驅動單效溴化鋰水吸收式制冷機組。彭佳杰等將硅膠-水吸附式制冷機組應用于數據中心余熱回收且給水冷背板系統提供冷量，滿足服務器直接水冷和水冷背板的需求，具有顯著的節能效果。

圖5數據中心余熱與吸收式制冷系統的結合

2.5有機朗肯循環發電技術

數據中心的余熱可以通過有機朗肯循環(ORC)直接發電，數據中心余熱與有機朗肯循環系統的結合如圖6所示。

圖6數據中心余熱與有機朗肯循環系統的結合

ORC的工作原理與蒸汽朗肯循環相同，但使用沸點較低的有機流體作為工作流體。ORC是數據中心余熱回收的一個可行手段，可以利用余熱生產低成本電力，通過減少整個數據中心的電力消耗產生經濟效益。數據中心余熱用于有機朗肯循環發電的研究屬于起步階段，整體循環效率相對偏低。

2.6余熱儲存回收技術

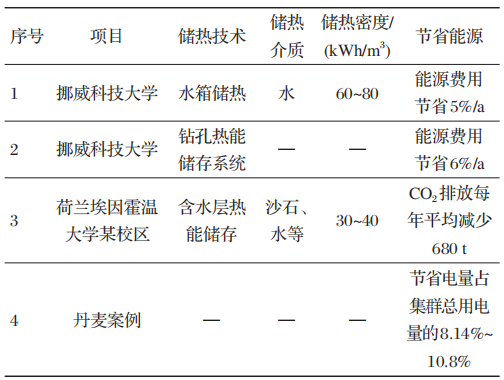

余熱儲存回收技術可以有效降低供給側的用熱成本，減少化石燃料的燃燒和有害氣體的排放。部分?jǐn)?shù)據中心余熱儲存回收技術案例如表2所示。

表2部分?jǐn)?shù)據中心余熱儲存回收技術

數據中心排出的熱量經過蓄水池或儲熱罐進行回收存儲，需要時釋放儲存的熱量進行放熱，以便于解決供需不匹配問題。Oró等將數據中心余熱用于室內游泳館空調系統，通過出售多余的熱量，運營費用降低18%。

3.數據中心余熱跨季節儲熱分析

數據中心年余熱排放量較高。經調研，濟南某數據中心年余熱排放量約為2.20×10（15次方）J；芬蘭南部的基卡科努米市利用數據中心年余熱排放量約為1.314×10（14次方）J；位于河北省張家口市張北縣的阿里巴巴張北數據中心阿里云張北數據中心年余熱排放量約為5.67×10（15次方）J；天津濱海數據中心年余熱排放量約為1.89×10（15次方）J；中國移動（廣西）數據中心年余熱排放量約為2.83×10（15次方）J。

跨季節儲熱技術在非供暖期間進行儲熱，在供暖期間將儲存的熱量供給需求側，數據中心余熱跨季節儲熱結構如圖7所示。理論計算時需要注意：余熱排放過程中暫不考慮熱損失；無機相變材料暫不考慮其過冷與相分離現象；假設相變材料到達相變溫度點完全相變。

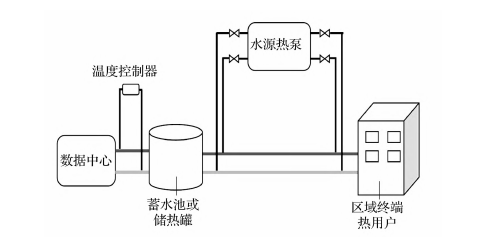

圖7數據中心余熱跨季節儲熱結構

3.1無相變儲熱

無相變儲熱利用水箱、巖石類、埋管、含水層等對數據中心余熱進行蓄熱，將余熱熱量傳遞給介質，達到儲存目的。將數據中心排放的余熱用于顯熱儲存，在非供暖時期，利用多溫區連續集熱技術將數據中心產生的余熱儲存在大型蓄水池內；在供暖時期，通過高能效熱泵技術利用數據中心余熱，實現寒冷區域跨季節低碳供暖。

無相變蓄水池儲熱容積Qj為：

式中：c——水的比熱容，J/(kg·K)；m——水質量，kg；tb——余熱加熱的終溫，℃；tm——為蓄水池的初溫，℃。

顯熱儲熱具有質量大、體積大、儲熱密度小的特點。部分?jǐn)?shù)據中心余熱無相變儲熱的蓄水池儲熱容積如表3所示。

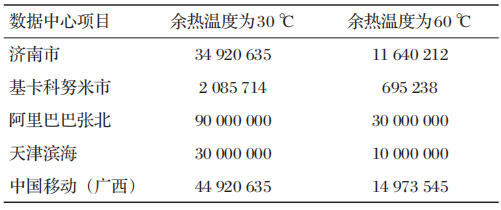

表3部分?jǐn)?shù)據中心余熱無相變儲熱的蓄水池儲熱容積/m2

3.2相變儲熱

潛熱儲能技術利用相變材料存儲液態和固態相變中的潛在能量，具有比顯熱儲能更高的空間效率。直接接觸式相變儲熱器中，傳熱介質與相變材料直接混合接觸，無壁面導熱熱阻，換熱系數較高，效率更高。利用數據中心余熱時，相變潛熱更高的材料的儲熱效果更好，可以選取六水氯化鈣和三水和醋酸鈉作為儲熱罐中的相變材料，相變材料的物性參數如表4所示。

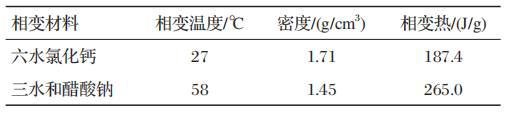

表4相變材料的物性參數

相變材料儲熱罐儲熱容積Qj'為：

式中：mx——相變材料質量，kg；Δh——相變材料的相變熱，J/g。

相變儲熱技術的儲熱密度大且建造容積小，溫度波動幅度小，部分?jǐn)?shù)據中心余熱相變儲熱的熱罐容積如表5所示。

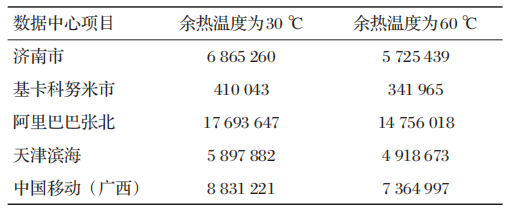

表5部分?jǐn)?shù)據中心余熱相變儲熱的儲熱罐儲熱容積/m2

3.3有無相變儲熱的經濟性對比分析

上述案例中，阿里巴巴張北數據中心的建造容積最大，因為其排熱量最大。余熱溫度不同時，影響系統建造容積的主要因素是溫差，溫差越大，所需建造容積越小。液冷系統排出的余熱溫度相對較高，溫差較大，其建造容積小于風冷系統。系統建造成本包括地皮、工商業用水、六水氯化鈣、儲熱罐和建造費（含人工）。部分?jǐn)?shù)據中心有無相變儲熱容積建造成本對比如圖8所示。運用相變材料進行潛熱存儲的技術較蓄水池顯熱儲熱優勢更大。

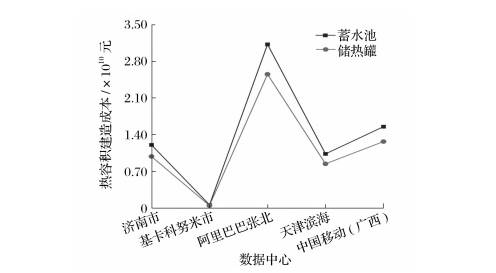

圖8部分?jǐn)?shù)據中心有無相變儲熱容積建造成本對比

3.4跨季節相變儲熱技術分析

數據中心余熱跨季節儲熱技術符合國家節能減排政策，數據中心附近的工業園或居民小區可以充分利用其排放的余熱進行生活供暖或用水。將數據中心余熱作為冬季供暖的主要熱源可以滿足部分小區用戶需求。儲熱計算過程如下：供暖時期將儲存熱輸出給使用側，非供暖時期儲熱輸出熱量為0。

式中：Q1——數據中心向儲熱水池提供的熱能，kJ；Qi——儲熱水池或儲熱罐的內能變化量，kJ；Q2——儲熱水池或儲熱罐的散熱量，kJ；Q——儲熱水池或儲熱罐的取熱量，kJ。

儲熱水池或儲熱罐的內能變化量Qi為：

其中：V——儲熱水池的容積，m3；ρ——水的密度，kg/m3；C——水的比熱容，J/kg；ts——s時刻儲熱水池內的水溫，℃；ts+1——s+1時刻儲熱水池的水溫，℃。

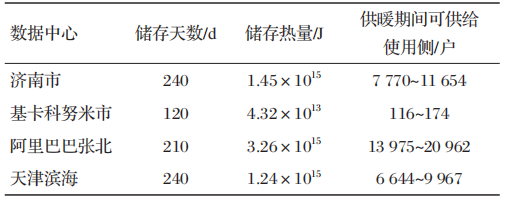

上述案例中的數據中心余熱用于跨季節儲熱，計算非供暖期間利用相變材料儲熱的熱量。規范公寓樓冬季供暖指標為150 W/m2，普通小區建筑面積約80~120 m2，小區用戶約1 000~3 000戶。數據中心余熱跨季節相變儲熱及供暖情況如表6所示。利用數據中心余熱進行跨季節相變儲熱，幾乎可以滿足小區整個冬季供暖。

表6數據中心余熱跨季節相變儲熱及供暖情況

注：儲熱介質為三水合醋酸鈉，儲熱溫度為60~75℃。

4.結語

文中對數據中心余熱回收利用技術進行探討，在此基礎上討論數據中心風冷系統和液冷系統分類集成的適用性。

可以得出以下結論：與傳統的風冷系統相比，液冷系統可以提供更高質量的余熱，利用場景更豐富。將數據中心余熱用于跨季節儲熱系統中，利用相變儲熱技術，在相變溫度下能夠儲存更多的能量，同時可以減少蓄能裝置空間以及建造費用等。

相同儲熱量條件下，運用相變材料的儲熱罐儲存容積比蓄水池儲熱容積減少4/5，成本降低1/6，并且返回的低溫水可以降低數據中心系統的冷負荷，有效降低數據中心的PUE值。數據中心余熱跨季節相變儲熱系統全年穩定運行，可以有效降低用戶冬季的用熱成本，減少化石燃料的燃燒，降低溫室氣體的產生。
