作為電氣人員，我們對“接地”這個詞兒很熟悉，但還有一個“重復接地”，那么什么是重復接地呢？重復接地又有什么好處呢？

重復接地就是在工作接地以外，在專用保護線PE上一處或多處再次與接地裝置相連接。

在中性點直接接地的低壓配電系統中，為了確保線路運行安全可靠，防止零線斷線所造成的危害，系統中除了系統（工作）接地外，還必須在引出零線的其他地點進行必要的重復接地。

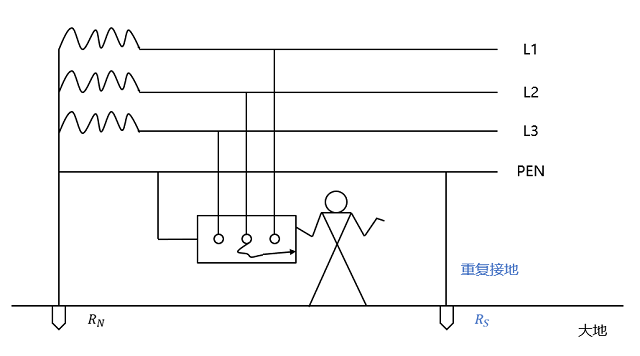

圖1：RN為工作接地，RS為重復接地

對于接地點超過30米的配電線路，接入用戶處的零線仍應重復接地。

一、重復接地的意義

零線重復接地在供電網絡中具有相當重要的作用，而這一作用卻往往被人們忽視了。

1.降低故障電氣設備對地電壓

在保護零線發生斷路后，當電器設備的絕緣損壞或相線碰殼時，零線重復接地還能降低故障電氣設備的對地電壓，減小發生觸電事故的危險性。

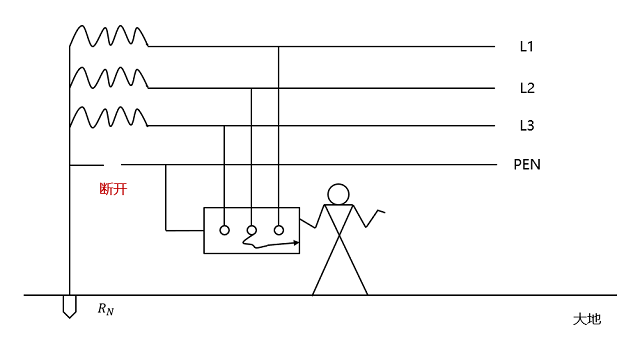

圖2：零線斷開時，未重復接地

注：圖2中沒有重復接地，當零線斷開時，如果設備漏電，金屬外殼帶電，人觸及金屬外殼，人體通過大地和工作接地構成回路，就會觸電。

2.降低零線斷線時的觸電危險

有了重復接地，如果零線斷開，設備漏電，金屬外殼通過重復接地線和人體接入大地，由于導線比人體阻值小的多，所以大大的減輕或消除人體觸電。

圖3：零線斷開時，有重復接地

3.縮短漏電故障的持續時間

零線重復接地能夠縮短故障持續時間，降低零線上的壓降損耗，減輕相、零線反接的危險性。

此外，重復接地還能減輕PEN線斷線時負載中性點漂移，以及改善了架空線路防雷性能。

二、重復接地的設置原則

重復接地一般是是針對TN-S接地系統中的零線，有一定作用。因此，它有一定的設置原則。

1. 架空線路的干線和分支線的終端以及沿線每1km處，零線重復接地。

2. 電纜和架空線路在引入車間或大型建筑物處，零線應重復接地，距接地點不超過50m者除外。

3. 在電力設備接地裝置的接地電阻允許達到10Ω的電力網絡中，每一重復接地裝置的接地電阻不應超過30Ω，重復接地不少于3處。

4. 零線的重復接地允許利用自然接地體。

5. 同一變壓器或低壓母線供電的低壓線路，不宜同時采用接地、接零兩種保護。

6. TN-S接地系統的PE線在設備處就近接地。

三、接地時的注意事項

1.設置禁忌

在TN-S接地系統中，零線是不允許重復接地的。

因為如果零線重復接地，TN-S接地系統的漏電保護檢測就不準確，無法起到準確的保護作用。

TN-S系統中的不允許重復接地，實際上是漏電檢測點后不能重復接地。

2.潛在危險

①重復接地的存在有可能隱藏零干線斷線故障的發生。

②在零干線斷線故障出現后，如繼續使用電氣設備，會使得工作接地電阻和重復接地電阻的存在造成零線中性點漂移，在故障點前后出現兩種零線對地電壓，導致PEN線帶電并隨電氣設備的工作而長期存在。

③通常情況下，設備外露可導電部分與PEN線連接形成接零保護，當在零干線斷點之后接電氣設備，實際上轉變成接地保護了，形成接零保護、接地保護混用系統，存在觸電危險。

四、小結

當然，重復接地在TN-S接地系統中仍然不失為一種良好的系統保護方式，它對系統的保護作用是顯而易見的，其利大于弊。

但是，以上分析中也說明重復接地并不是十全十美的，系統依然存在觸電危險，應時常檢查系統是否有異常現象出現，如零線帶電、電氣設備達不到額定功率等，及早發現和排除零干線斷線故障。
