我國普遍采用TN低壓配電系統，從變壓器中性點引出的線叫中性線，又叫零線，主要作用是用來接單相220V的負載，傳載單相電流和三相不平衡電流，減小負載的中性點電位漂移。

在TN-C 、TN-C-S中還有接地和接零保護的功能。

TN-C系統

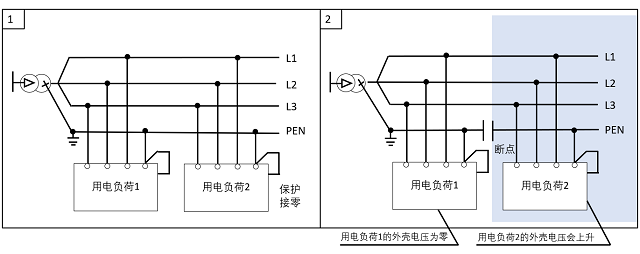

我們?cè)趫D1中可以看到，變壓器的中性線就地直接接地，接地后以保護中性線的形式連接到用電負荷。這條保護中性線的符號是PEN，又叫做零線。

請注意，用電負荷1和用電負荷2的外殼直接連接到零線，這種保護方式叫做保護零線。

在圖2中，零線的中間若發生了斷裂，斷裂點前方的零線保持零電位，但斷裂點后方的零線由于三相不平衡的原因，它的電壓會上升，最高上升到相電壓。

從圖1中我們可以看到，用電負荷2的外殼做了保護接零，如果斷裂點后方的零線電壓上升，則用電負荷2的外殼有可能出現較高電壓，人體接觸到用電負荷2的外殼就可能出現電擊。

這就是零線不得斷裂的原因。

因此，零線不得進開關，也不得接入保險絲。同時，零線必須采取多點接地的措施。

TN-S系統

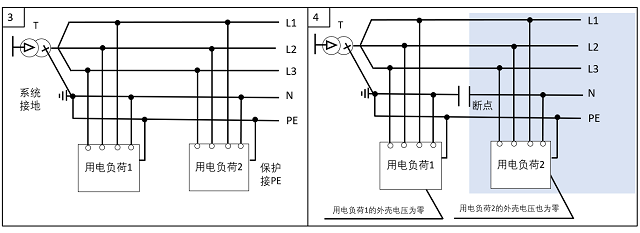

我們來看看圖3，圖中有系統接地，從系統接地處中性線引出2條線，一條就是中性線N，另一條是保護線PE。

注意：在TN-S接地系統中，完全沒有零線的任何影子，只有中性線N和保護線PE。

在圖3中，我們可以看到用電負荷1和用電負荷2的外殼接到PE線上。

當發生單相接地故障（漏電故障）時，用電設備的外殼帶電，PE線和N線在系統接地處是接在一起的。

因此，單相接地故障近似等于相線對中性線的短路電流，線路中距離故障點最近的上游處的保護電器會執行短路保護。

我們?cè)賮砜纯磮D4，當N線發生斷裂時，盡管N線斷裂點后部的電壓可能會上升，但與用電設備的外殼電壓毫無關系，用電設備的外殼依然為零。

通過上述分析，我們可以了解到，當接地系統發生斷零現象時，將會出現嚴重的后果。

1.負荷中性點發生嚴重偏移

低壓配電柜每路出線都會從零排上引出一根零線，在加上到了末端再分支，系統中有無數零線。

若某處零線斷線，根據斷線位置不同，造成的損害程度也不同，此時三相負荷如果不平衡，負荷中性點將向負荷大的那相位移，負荷大的相電壓降低，而負荷小的相電壓升高。

三相負荷不平衡程度愈嚴重，負荷中性點位移量就越大，設備通過零線的重復接地點形成回路。若在零線斷線時又發生了相線對地短路，則中性點位移會更大。

2.容易導致觸電事故發生

我們所遇到的零線斷路事故中，負荷大的相電壓降低30~60Ｖ，使白熾燈發紅，日光燈和家用電視不啟動。

而負荷小的相線則相電壓可升高到300Ｖ左右，大大超過了家用電器的額定電壓，此時若熔絲不熔斷，可使家用電器被燒毀，使金屬設備外殼長時間帶電，引起人體觸電事故。

總結：

1.在TN-C系統中，保護中心線PEN既起中性點電位鉗制作用，又起保護線作用。

2.在TN-S系統中，由于PE線也可以起到鉗制作用，所以中性線N可以斷開。

3.若必須斷零，則用于斷開中性線的觸頭必須在其他觸頭閉合之前先閉合，在其他觸頭斷開之后再斷開。
