在低壓配電設計與施工中，為了防止人身電擊事故，以及配電線路因各種原因遭損壞而引起火災事故，保證設備安全和線路的熱穩定性。

我國現行的電氣設計、施工等有關規范都提出了在低壓配電線路中必須要設置接地故障保護。

按照規范的要求，在三相四線制配電線路的現行施工中，常加裝零序電流保護和剩余電流保護兩種方式。

那么零序電流保護和剩余電流保護有哪些區別和聯系呢？兩種保護方式哪個好一點？下面我們來分析一下。

1.兩者的區別

零序電流保護和剩余電流保護原理不一樣，更不能等同！

在低壓系統中，零序電流保護的原理是采集ABC三相電流的矢量和，三相負載平衡的情況下，零序互感器采集到的電流為0。

當出現某一相對地短路故障時，ABC三相的矢量和不再為0，此時零序互感器感應出來的電流就是零序電流；當感應出來的電流值超過零序保護設定值時，斷路器保護動作。

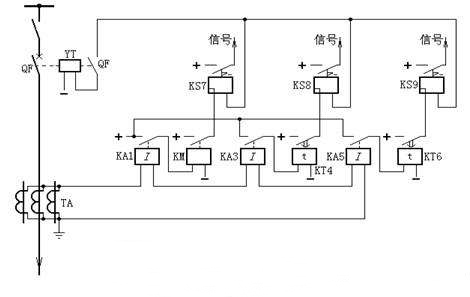

三段式零序電流保護原理接線圖

剩余電流保護的原理是采集ABCN回路電流的矢量和，正常情況下為0。

如果出現ABC某一相對地短路故障或N線與地誤接，剩余電流互感器感應出來的電流不再為0；當感應電流大于剩余電流保護設定值時，斷路器保護動作。

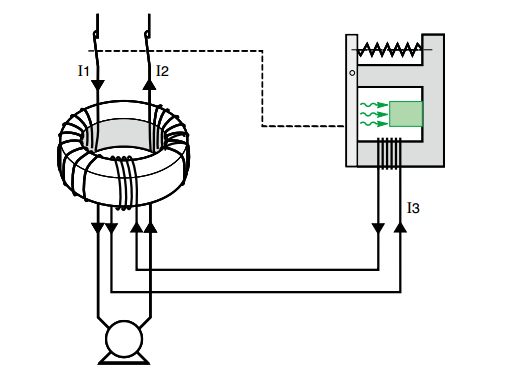

剩余電流動作保護器的原理

2.兩者的比較

1.零序電流：In = Iu + Iv + Iw

① 從公式上來看，零序電流是三相電流的相量和。

所以，零序電流保護只能用于三相回路中，單相回路繞行。

②線路正常運行時，會存在三相不平衡電流和諧波電流，這些都會反映在中性線上，當發生接地故障時，In會增加的比較明顯，但相對于線路過電流而言還是小些。

③為避免正常運行時保護誤動作，零序電流整定值需大于這些三相不平衡電流和諧波電流，所以整定值往往是幾十、數百安培。

④整定值過大，既不能防止接地電弧火災（大于300mA），也不能防止人身電擊（不大于30mA）。

所以，在發生接地故障時，零序電流保護比過電流保護的靈敏度好點，其實只能用于保護配電線路因發熱而導致的絕緣損壞問題。

⑤零序電流保護往往只被用在低壓側總進線開關處。

2.剩余電流：Ie = Iu + Iv + Iw + In

①從公式上來看，剩余電流將中性線電流也給相量和了。

這樣就把回路中三相不平衡電流和諧波電流都給和諧掉了，測得的電流值通常情況下僅有通過PE線的泄漏電流，這個電流很小，為毫安級。

②剩余電流保護整定值只需躲開被保護回路的正常對地泄漏電流即可，所以也為毫安級，如此將大大提高保護的靈敏度。

③整定值為100mA、300mA時，可以防電氣火災；整定值為30mA時，可以用作防止人身電擊。

④ 剩余電流保護可用于三相、單相回路中，適用面更廣，保護能力更強。

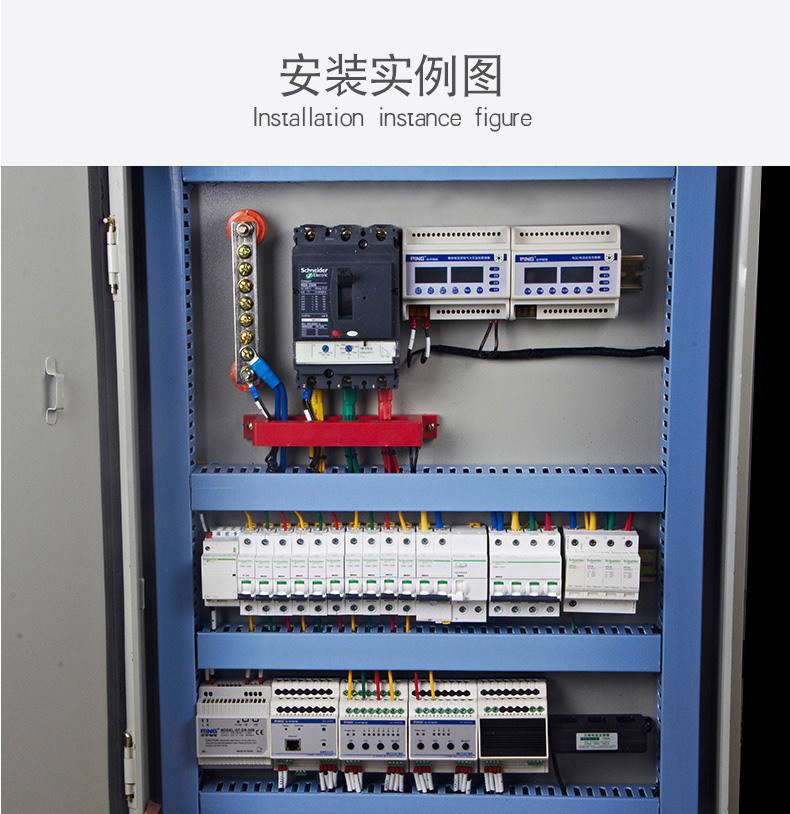

往往會被大范圍用于一、二、三級配電中，也是在配電末端用到最多的地方。
