將冷熱空氣有效的隔離，讓冷空氣順利的送入通信設備內部，進行熱交換，將交換產生的熱空氣送回至空調機組，避免不必要的冷熱交換，提高空調系統效率，以減少機房運行費用，是目前數據中心里急需解決的難題。

要想規劃好冷熱通道，那么就要熟悉數據中心機房中的幾種主要的氣流組織形式。

如何規劃好數據中心機房氣流組織，有著非常重要的意義，它是對機房內現有的不合理的氣流組織，進行歸納分類、根據不同類型，進行合理改造。

一、機房中的幾種氣流組織形式

我們根據多年的規劃氣流組織經驗，將數據中心氣流組織分為以下四種形式：即機房氣流組織形式、靜壓倉氣流組織形式、機架氣流組織形式、IT設備氣流組織形式。

1.機房氣流組織形式

由于機房本身的結構，或機房內其它設備已確定了的位置，要求空調設備只能按一定的送、回風方式以獲得最佳制冷效果。

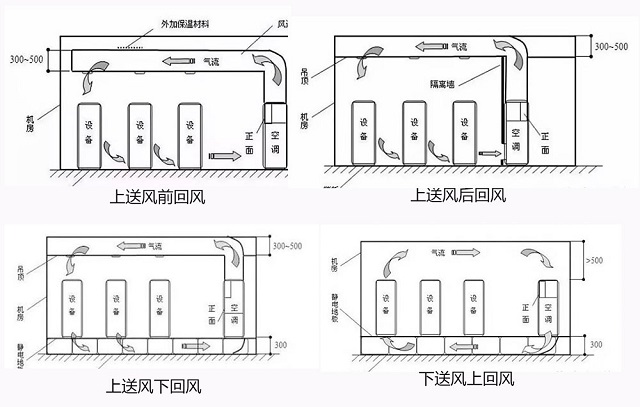

可根據機房的結構和用戶要求提供4種不同的送、回風方案。

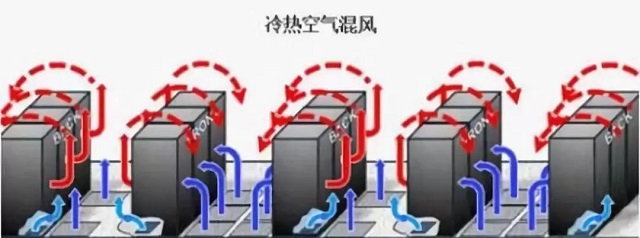

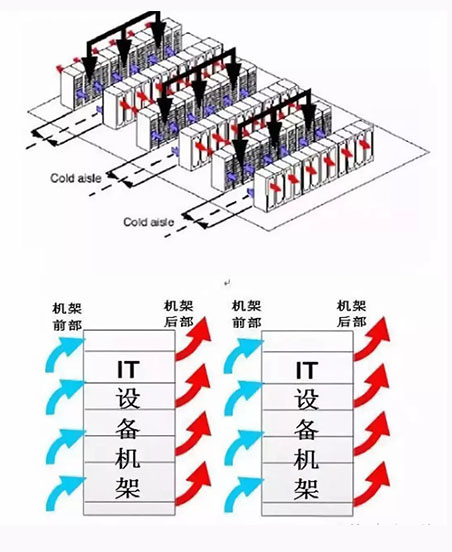

同時，機房內部機柜的擺放形式不同，其氣流組織也是不同的，如下圖所示：

2.靜壓倉氣流組織形式

數據中心的靜壓倉是為了保證有足夠的送風壓力而設計出的一個壓力容器。

它是精密空調送出的冷風所經過的第一道氣流路徑，它的壓力以及精密空調的送風速度都是不可忽略的。

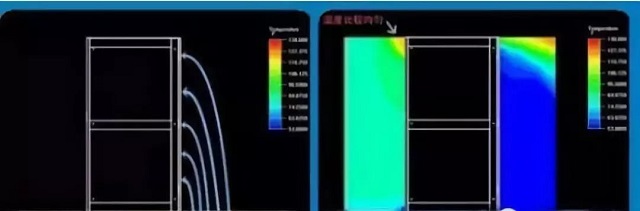

對于下送風，地板下為靜壓箱，所需要的是靜壓，只有保持靜壓箱中有足夠的靜壓且靜壓的分布趨于相對均勻，才能保證每個機架的氣流量。下圖是它的典型氣流組織示意圖：

3.機架氣流組織形式

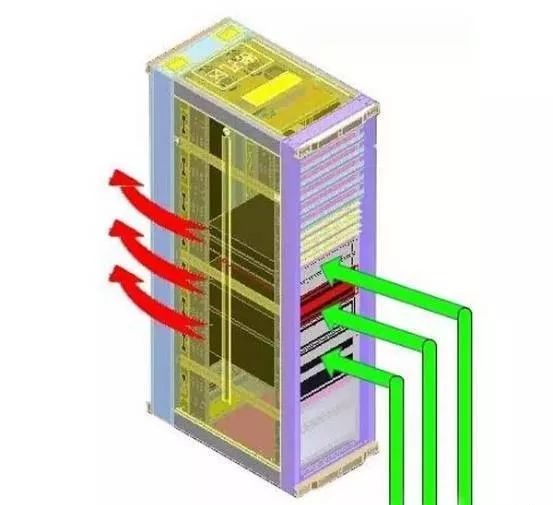

機架是數據中心為IT設備提供可靠的物理運行微環境場所。機架氣流組織形式顯得非常關鍵，它是精密空調送出的冷風給IT設備所經歷的最后一道氣流路徑，其氣流組織示意圖如下：

4.IT設備氣流組織形式

設備內的氣流組織雖然不是數據中心設計人員所考慮的問題，本應交給設備制造商解決。

我們應關心設備是否是前進風、后排風，還有排風位置是在服務器的左側還是右側。

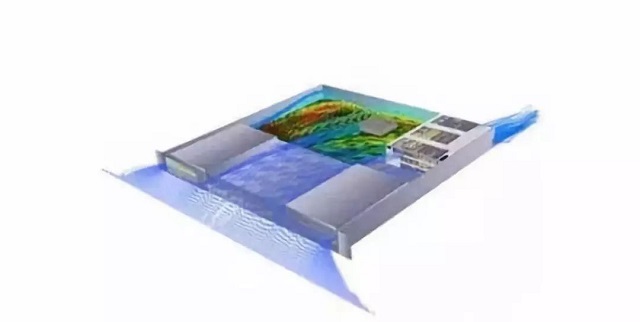

因?yàn)樵O(shè)備排風的方向?qū)饬鹘M織的影響還是很大的，IT設備的氣流組織圖如下：

二、如何規劃這些氣流組織

合理規劃數據中心氣流組織最終目的是為了給IT設備快速散熱，提高空調資源利用率，減少不必要的冷源浪費，提高數據中心PUE值。

前面我們已經對數據中心的四大氣流組織形式進行闡述，現在就按照這四個方面進行相應的冷熱通道氣流組織的合理規劃。

1.規劃IT設備氣流組織

（1）了解我們所使用IT設備，了解它的用電功率及損耗、發熱功率、風扇的進出風及溫差情況，單臺設備所需要的風量計算等等。

（2）利用以上數據，計算機架、機房的總體功率及發熱量，得出整個數據中心所需要的熱量，并以此數據來選擇精密空調的容量。

2. 規劃機房氣流組織

（1）數據中心精密空調應采用地板下送風、上回風方式。

（2）精密空調的制冷量應該根據IT設備的總制冷量來進行計算。

（3）IT設備應采用上走線、網格橋架的方式，改善空調回風效果。

（4）離精密空調最近一側的機架邊緣與其的距離不能低于1200mm。

（5）計算機設備及機架采用“冷熱通道”的布置方式。

3.規劃靜壓倉氣流組織

（1）確保架空地板下的送風風速控制在1.5～2.5米/秒。活動地板凈高度不宜小于400mm。

（2）架空地板內不應布放通信線纜，空調管道和線纜不應阻擋空調送風。

4.規劃機架氣流組織

（1）保證機架的進風口與出風口隔離，即使在IT設備沒有到位的情況下，應該用擋風板將沒有用到的位置封閉起來。

（2）機架的19英寸外的兩側位置必須要密封起來，所有的線纜通過理線器從機架后端進線。

（3）在機架的頂部盡量不布置IT設備，盡量不要將走線塞滿后部空間。

三、小結

要是想規劃好數據中心機房的冷熱通道，首先就要了解機房內的氣流組織是何種形式，然后根據這種氣流組織的特點制定合理的方案。下一篇文章我們會講解到如何進行冷熱通道的規劃，感興趣的朋友可以一起來學習。
