關于冷熱通道系統，業界談?wù)撟疃嗟漠?dāng)屬“是布置隔離冷通道還是隔離熱通道”。那么，在實際案例中，我們應該如何正確布置？它有哪些應該遵循的設計原則呢？

機房設計冷熱通道主要目的就是節約能源消耗。

數據中心的主要服務設備有存儲系統、高性能機架式服務器和刀片式服務器等。

隔離冷熱通道的設計總則是提高機器的空間密集度，達到節約機房空間和相對的能耗減少。

設計原則一：場地布局

為更好地組織氣流，避免阻礙冷通道的氣流流動，機柜的排列方式很關鍵。

在規劃設計時建議采用下送風上排風的氣流組織方式，強電與弱電的布線都采用上走線的方式，這樣為今后維護帶來方便的同時，冷通道的阻力大為減少，有可能降低地板高度。

通過上述措施，把地板的安裝高度控制在35cm。

機房中機柜的排列形式的安排，從美觀和節能性上進行考慮，規劃設計中不建議采用多列機柜排列的方式，而是采用單排列或雙排列機柜的長排方式。

這樣的布置在不減少機柜排列密度的情況下，美觀性非常好，無論是從監控機房看進去，還是在機房內部，通透性都很好，為減少冷熱風主通道上的阻力也提供了方便。

設計原則二：UPS電源配置

由數據中心的特點可知，雖然數據中心是整體建設的，但數據中心的設備的增加是逐步的，因此供電能力也應該是階段式提高才行。

UPS供電系統，可采用2N或者2 (N+1)方式，確保供電可靠性和擴展性。通過UPS電源的按需階段式擴展，可以避免大馬拉小車的現象，UPS電源設備的投資減少的同時，也達到了節能減排的目的。

設計原則三：機房空調配置

機房的散熱冷卻是確保數據中心安全可靠運行的基本條件之一，通常是在機房內安裝精密空調。

對于數據中心而言，當機房的設備"滿載"運行時，會有較大的發熱量，但對新建的數據中心而言，由于設備的增加會有一個較長的時間過程，而且一年中不同季節的空調的負荷量也是在變化的，要適應于散熱容量變化量較大的發展需求。

為了達到節能減排的目的，在實際規劃設計中，應按照機房設計“滿載”時的調節能力選配相對應的空調容量，按需自動運行不同數量機組來滿足經濟運行，從而完成了空調機組運行的節能減排。

設計原則四：冷熱通道隔離封閉

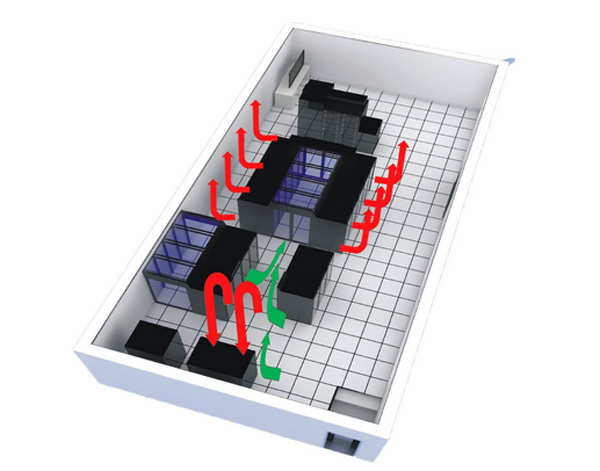

機柜長排列的方式也為低成本處理冷熱通道的隔離提供了條件，在機房內氣流組織完成冷熱通道隔離，這樣最大限度地提高能效，從而達到節能減排的目的。

比如，在機柜的上部安裝了鋼化玻璃，拉長了機柜的排列長度，并且高密度地安置了上回風口，在機柜列的頭部不安排回風口，使冷熱氣流不經過機柜而直接短路的可能性減少到最小，相對地做到了讓冷熱氣流隔離。

設計原則五：節能減排

隨著服務器的處理能力越來越強，數據存儲設備和網絡設備的容量也越來越大，需要消耗更多的電能。而集成度越來越高的設備，發熱量越加集中，導致機房溫度控制是個很大的問題。

只有對降低機房能耗的新技術與新方法進行研究，力求通過合理選用服務器機架、合理進行散熱規劃、優化機房設計、布局、使用等方面，提高機房散熱效率，降低數據中心機房的整體能耗，才能達到節能減排的目標。

在對新一代數據中心機房的設計和工程實踐當中，通過全面的整體規劃，對機房的關鍵設備、ＵＰＳ電源、機房空調、場地布局等進行綜合的考慮和節能設計是能達到節能減排的目標。

冷熱通道隔離封閉是機房節能減排的有效措施之一。

機柜布置可以適當改變排列方式以及采取適當?shù)拇胧┬纬衫錈嵬ǖ赖母綦x，改變環境氣流組織和減低冷通道的溫度梯度，改良機柜內的有效制冷效果，從而達到節能的目的。
