在實際工作中，有的初學者會簡單地認為零線就是地線，對電力系統中經常用到的PE線、PEN線等的區別不太了解。

在低壓安裝維護和檢修中常常把上述各種線混為一談，導致電器的保護接線混亂、錯誤，造成不必要的麻煩，嚴重的甚至引發觸電事故。

所以，今天我們將380V/220V電力系統中各種“線”的含義作簡單介紹，以供參考。

1.相線

相線，俗稱火線，是相對于中性線（零線）來說的，指的是三相交流電路中的三根相線L1，L2，L3中的任意一根。

通常家庭用電只用三相電的其中一相，相線對地（中性線）的電壓為220V，叫相電壓，它是與中性線構成回路，使電流通過電氣設備而工作的。

不同相的相線之間的電壓為380V，叫線電壓。通常情況下，三相電路中三根相線L1，L2，L3分別使用黃、綠、紅三種顏色標示。

2.中性線

三相四線制或三相五線制低壓供電系統中，中性線也稱中線、零線、工作零線、N線，線路上用淡藍色標示。

通常中性線是指從變壓器中性點引出來的一條線。對接地電網來說，變壓器中性點還要接地，其接地電阻一般不允許大于4Ω。

中性線的作用是使星形連接的三相不對稱負載的相電壓保持對稱。

所以，在三相負載不對稱的低壓供電系統中，不允許在中性線上安裝熔斷器和單獨控制的開關裝置，而且中性線常用鋼芯鋁絞線制成，以免中性線斷開發生事故。

相線和中性線的區別：

它們對地的電壓不同，相線對地電壓為220V，正常情況下中性線對地電壓為零。

3.保護線

保護線（也叫PE線，英文全稱是protecting earthing），是通過深埋的電極與大地短路連接的導線，也就是我們通常所說的地線，是專門用于將電氣裝置外露導電部分接地的導體。

保護線可分為工作接地線和保護接地線。

低壓電力系統中，變壓器中性點與工作接地體的連接線叫工作接地線；

家用電器金屬外殼與保護接地體的連接線叫保護接地線，用黃、綠雙色表示。

在TT系統中，PE線直接連接至與電源點工作接地?zé)o關的接地極上，又稱為PEE線；在TN—C系統中，整個系統的PE線與中性線是合一的；

在TN—S系統中，各用電器的PE線直接與低壓供電系統中專用的公用PE線連接，公用PE線要與變壓器工作接地可靠連接；

在 TN—C—S系統中，變壓器低壓側至用戶電源進線點間的一段線路，PE線與公用中性線連接，用戶電源進線點到各電器設有公用的PE線，各電器的PE線與公用的PE線連接。

4.保護中性線

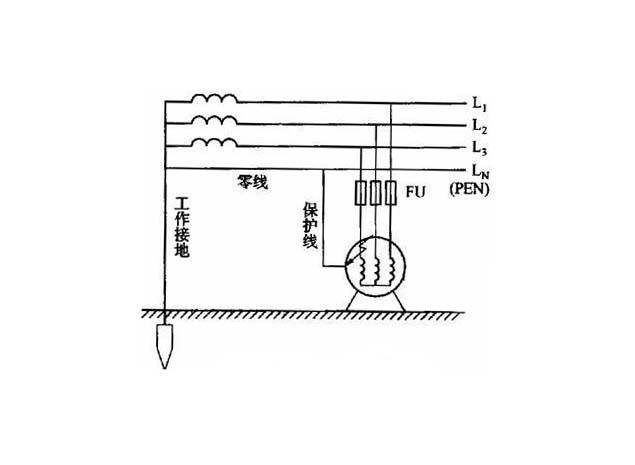

保護中性線（也叫PEN線、保護中性導體），標志色是豎條間隔淡藍，是將PE線和N線合二為一，兼具有保護線和中性線功能的導體。

低壓電力系統中的TN—C系統，全線將PE線和N線合二為一；TN—C—S系統，變壓器低壓側至用戶電源進線點間的一段線路，將PE線和N線合二為一；

TN—S系統，將PE線和N線全線分開。供電系統采用PEN線，通常是為了節省材料，可是降低了供電的可靠性和安全性。

有條件的地方，低壓供電應當最大可能地使用TN—S系統，即部署完全獨立的PE保護線，而不是這種將N線和PE線捆綁于一起的TN—C系統。

特別提醒：對供電安全性要求比較高，特別是存在爆炸危險的場所，必須選用 TN—S系統供電。

保護線和中性線的區別：

中性線（N線）是與變壓器中性點連接，并能起到保持三相不對稱負載電壓對稱和傳輸電能的作用，在單相系統中，沒有它，各種電器就不能正常工作，從這個角度看，N線是工作線，不可或缺。

而保護線（PE線），則是和用電設備外殼相連接的地線，沒有它，用電設備完全能夠正常工作，并非不可或缺。

但萬一電器外殼因故障帶電，沒有它，接觸電器金屬外殼的人就有可能發生觸電事故。

可以說，保護線的作用是防止觸電事故的發生，因此是保護導線。

由于保護線的有無，不影響電器的正常工作，因此，在低壓用戶中不被重視。
