什么是冷板式液冷？

冷板式液冷技術是通過冷板（通常是銅、鋁等高導熱金屬構成的封閉腔體）將發熱元器件的熱量間接傳遞給封閉在循環管路中的冷卻液體，通過冷卻液體將熱量帶走的一種實現方式。

冷板式液冷的技術原理即利用工作流體作為中間熱量傳輸?shù)拿浇?將熱量由熱區傳遞到遠端后再進行冷卻。在該技術中，工作液體與被冷卻對象分離，工作液體不與電子器件直接接觸，而是通過液冷板等高效熱傳導部件將被冷卻對象的熱量傳遞到冷卻液中，因此冷板式液冷技術又稱為間接液冷技術。冷板式液冷技術原理如圖所示。

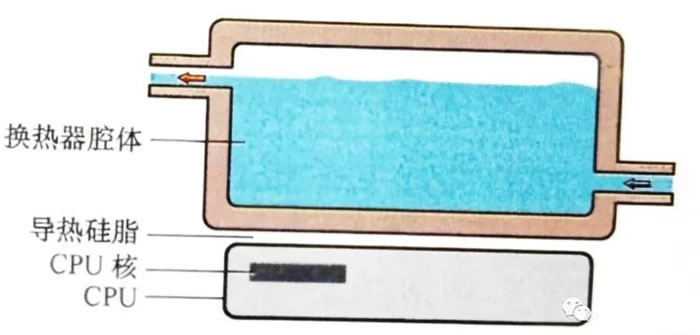

圖1 冷板式液冷技術原理

比熱容（Specific Heat Capacity，SHC）符號為 c，簡稱比熱，也稱比熱容量,是熱力學中常用的一個物理量。它指在沒有相變化和化學變化時，單位質量的某種物質升高或下降單位溫度所吸收或放出的熱量，其國際單位制中的單位是[J/（kgK ）]，即1kg 的物質的溫度上升 1K（℃）所需的能量。一個物體的比熱容越大，物體的吸熱或散熱能力越強。

冷板式液冷技術用冷卻液替代空氣成為換熱介質，將冷卻液直接導向發熱芯片模塊，通過間接接觸換熱，將發熱芯片產熱導出，降低芯片模塊的溫度，提高其計算性能。由于液體比空氣的比熱大，單位溫度變化所需吸收/放出的熱量遠遠大于空氣。以水為例，其每單位體積所傳輸?shù)臒崃考瓷嵝瘦^空氣高 3500 倍，可有效解決日漸升高的高密度服務器的散熱

問題；由液冷代替風冷，去除了風機的應用，降低了整個冷卻系統的設備運行能耗，并可有效降低噪聲，為實現“0 噪音機房”提供了可能。

與直接將主板和芯片模塊跟冷卻液接觸的直接式液冷技術(浸沒)相比,冷板式液冷技術具有以下優勢。

第一，冷板式液冷技術的冷卻液在冷板管路中流動，并不與主板和芯片模塊直接接觸，其材料兼容性更好。在冷卻液的選擇上，可以只考慮冷卻液與循環管路和冷板之間的兼容性。

第二，冷板式液冷技術可以通過保留現有服務器主板的原始形態改裝實現，這種方式拆卸簡單、安裝方便且技術成熟度高，產業化和規?；a(chǎn)更可行。

但是，相比直接式液冷技術，冷板式液冷技術的冷卻液和發熱芯片的間接接觸，增加了傳熱過程的熱阻，使其換熱效果弱于直接式冷卻。

目前，大多數的冷板式液冷系統在數據中心還無法完全獨立運行。也就是說，除了大部分關鍵發熱器件的熱量采用微通道冷板液冷散熱外，仍然有一部分元器件采用傳統的風冷輔助散熱,“液冷占比”就是一個重要的衡量指標。

簡單來說,“液冷占比”就是將所有液冷覆蓋的發熱部件由液冷帶走的熱功率除以所有發熱部件的總功耗。如果液冷占比越少，風冷占比越多，也就意味著冷卻效率越低。所以，盡可能地提升液冷對熱負荷的散熱占比,是所有液冷探索和研究的目標。

這就好比一輛混合動力汽車，即便采用了氫能、太陽能等清潔能源，但如果這些清潔能源僅能保證很短的續航里程，耗盡后剩下的大量里程還是需要傳統的不可再生能源驅動，那么這樣的嘗試所具有的先進性和實用性就是有限的。

為了實現從“使用了液冷進行散熱”到“完全用液冷進行散熱”，極致液冷占比的終極目標便是“無風扇設計”。而對于工程師而言，首先面臨的挑戰就是如何使冷板和管道覆蓋大部分的重點發熱部件。

從只覆蓋發熱量大的 CPU、GPU 組件到將絕大多數組件納入回水通路,需要將各個部件重新優化布局，設計合適且簡單的串并聯管路，保證后端組件的冷卻品質不會下降，同時還要考慮對泵系統進行冗余設計，每個環節都是考驗。高液冷占比冷板式液冷系統架構如圖2 所示。

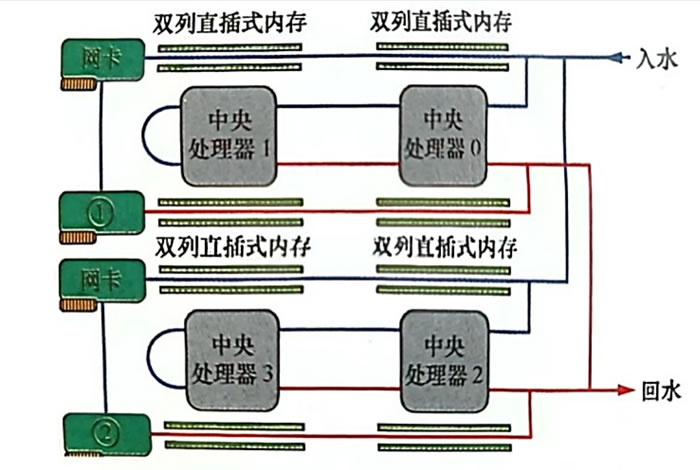

圖2 高液冷占比冷板式液冷系統架構

對熱端部件進行大量覆蓋后，提高冷板與發熱部件之間的傳熱效率,也是瓶頸所在。增強換熱一般有兩個手段：一是增加溫差；二是減小熱阻。但增加溫差，也就意味著降低回水溫度，對能效會有負面的影響。所以為了榨干液冷有限的能力，只能選擇第二種方式。

液冷系統的冷板采用了微通道技術，從工藝層面提高了制造精度。這種微通道結構具有良好的流阻性能，內部傳熱面積也大幅提高，最終能夠?qū)崿F(xiàn)泵在較低功率下實現較高傳熱效率的目標。
