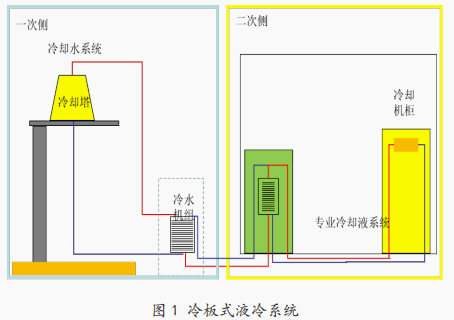

冷板式液冷主要通過液冷板(銅?鋁等高導熱金屬構成的封閉腔體)將元器件的熱量間接傳遞給封閉在循環管道中的冷卻液體,然后利用冷卻液體將熱量帶走,其通過工作流體的傳遞特點將中間熱量運輸?shù)胶蠖诉M行冷卻?液冷主要的循環過程,如圖1所示?首先,在機柜上設置分水器;其次,對接進出水管路提供給計算節點的進出口,以節點內的冷板管為媒介,完成液體的循環;最后,將CDU與外部管路連接的接頭連接,完成液冷循環?

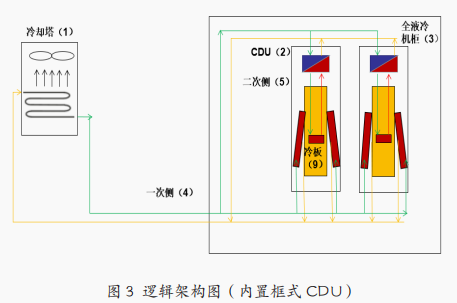

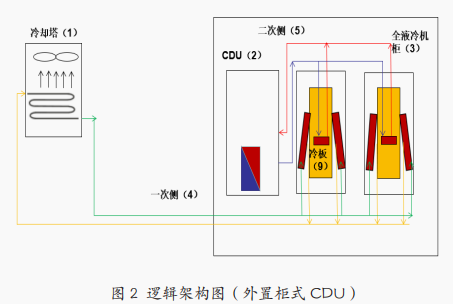

如圖2?圖3所示,在冷板式液冷的設計過程中,主要由一次側與二次側的相關設備構成,一次側通過冷卻液體與發熱部件的熱量進行相互交換的方式降低冷卻液的溫度;二次側完成發熱部件與冷卻液體熱量的交換,液體升溫帶走部件熱量?通過一次側和二次側的結合實現了冷板式液冷系統的整機液體循環,進而成為IT設備散熱的目標?

數據中心的可用性一直以來都受到業內的主要關注,冗余設備及部件的應用,將會有效提高數據中心可用性?在使用冷板式液冷的過程中,為了保障整個系統一次側和二次側有較高的可用性,則應對關鍵設施進行冗余裝配,具體情況如下:

(1) 一次側設備冗余:主要由室外機等設備組成,通常情況下,采用N+1冗余已經可以較好的實現日常維護并應對突發事件;

(2) 二次側設備冗余:關鍵設備為冷卻液分配單元(CDU),一般可以根據系統的規模?以及對安全性的要求進行設備的冗余配置,若對大規模的系統要求較高的安全系數,采用不低于N+1冗余配置的應用較為合適;

(3) 液體管路冗余:從管路的可靠性,以及設備的經濟性和易用性等角度出發,一般冷板式液冷的液體管路可以按照無冗余的方式進行配置?
