液冷板是冷板式液冷系統的核心零部件

作者：蘭洋科技????瀏覽量：4985????時間：2023年02月01日????標簽: 液冷板冷板式液冷

液冷板是電池熱管理液冷功能模塊的核心零部件。在電動汽車中，冷卻系統主要包括對驅動電機、車輛控制器和 DC/DC 等部件冷卻和對動力電池和車載充電器冷卻。當前電動汽車動力電池主要為對溫度變化敏感的鋰離子電池，電池包內溫度環境對電芯可靠性、壽命及性能都有很大的影響，電池?zé)峁芾沓蔀?a href="http://www.yangziriver.cn/tags/50.html">新能源汽車運行的重要保障。液冷板是電池包液冷系統中最關鍵的零部件之一，電池工作產生多余熱量，熱量通過電池或者模組與板型鋁質器件表面接觸的方式傳遞，最終被器件內部流道中通過的冷卻液帶走，這個板型鋁質器件就是液冷板。

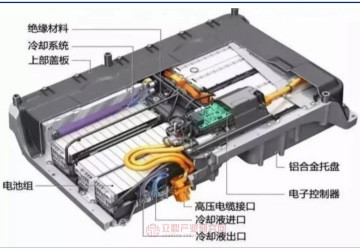

電動汽車電池?zé)峁芾硐到y(tǒng)

液冷有望代替風冷成為主流溫控技術。儲能電池溫控主流路線包括風冷和液冷方案，目前風冷方案占比較高，未來隨著新能源電站、離網儲能等更大電池容量、更高系統功率密度的需求起來，液冷方案占比將快速提升。遠景實測數據顯示，與普通風冷產品相比，液冷儲能產品的電池壽命提升了 20%。另外，目前主流的高鎳三元電池比磷酸鐵鋰電池熱穩定性更差需要更高效精準的溫控方案，磷酸鐵鋰新型應用技術能量密度得到提升，更長電動車?yán)m(xù)駛里程要求更高的電池能量密度，這些均拉動了電池?zé)峁芾碛娠L(fēng)冷技術向換熱效率更高的液冷技術傾斜。目前寧德時代正在推廣戶外液冷電柜，靠近熱源、溫度均勻、能耗低，同時也比風冷更適合戶外的環境，陽光電源、比亞迪等廠商也紛紛推出液冷電柜產品，用于戶外儲能系統。

風冷與液冷溫控技術對比

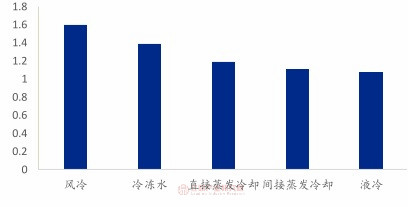

液冷方案PUE最低

液冷板極大程度影響動力電池整體的重量、工作穩定性等方面，具有較高技術壁壘。液冷板是通過冷板（通常為銅鋁等導熱金屬構成的封閉腔體）將發熱器件的熱量間接傳遞給封閉在循環管路中的冷卻液體，通過冷卻液體將熱量帶走的一種形式。對液冷板的技術質量一般有四點核心要求，第一散熱功率大；第二可靠性高，確保冷板密封；第三散熱設計精準避免系統內溫差過大；第四嚴格控制冷板重量，避免嚴重拉低系統能量密度的冷卻系統。另外冷板式液冷系統設備出廠前應進行相關試驗并滿足相關國家和行業標準及設計要求，包括外觀質量、性能、水質性能、環境適應性、工作方式等多方面的測試和驗證。因此液冷板供應商需掌握核心研發技術并在產品性能上不斷創新。

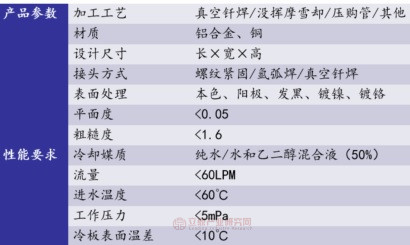

液冷板主要技術參數要求

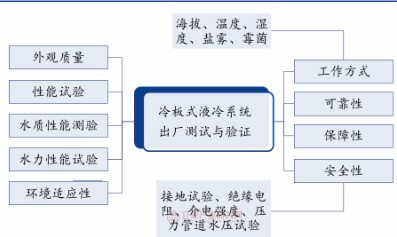

冷板式液冷系統出廠所需測試

液冷板生產工藝復雜程度遠高于風冷散熱器。水冷板工藝主要為原材料沖壓—清洗—涂釬劑—鉚接—釬焊—檢測—封膠等主要過程，一般的液冷板生產技術工藝有埋管工藝、型材+焊接、機加工+焊接、壓鑄+焊接。目前新能源車市場的液冷板類型主要有口琴管式液冷板、沖壓式液冷板、吹脹式液冷板、平行流管式液冷帶、型材加攪拌摩擦焊液冷板，只有具備較強技術沉淀的廠家才能提供可靠的技術支持。

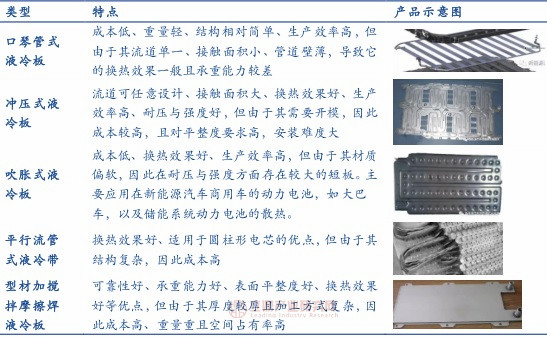

不同液冷板類型對比
