電動汽車動力電池?zé)峁芾硐到y(tǒng)研究
動力電池是電動汽車的主要部件，電池熱管理技術是動力電池發展的重要制約因素。動力電池在工作過程中會不斷產生熱量，為避免熱量堆積造成熱失控，需要合適的熱管理系統給電池散熱。高效的電池?zé)峁芾硐到y(tǒng)通過對鋰離子電池進行熱管理而提高電池的運行效率，并提高電池的安全性、可靠性，減緩電池的老化率，延長使用壽命等。本文介紹了鋰離子電池的熱模型，分析了鋰離子電池的生熱機理、熱模型以及高溫對電池的影響，討論了空氣冷卻系統、液體冷卻系統、相變材料及耦合冷卻系統的工作原理、冷卻效果及其優缺點，展望了各種熱管理系統的發展趨勢，分析指出多種冷卻技術耦合的熱管理系統可以達到更好的冷卻效果，有望將成為未來研究的重點方向。
1.引言
由于鋰離子電池具有較高的能量密度，較高的放電電壓，較低的自放電率，較長的循環壽命和沒有記憶效應等諸多優點，鋰離子電池被廣泛應用于新能源電動汽車。目前，在新能源汽車領域?qū)︿囯x子電池的研究越來越廣泛，而鋰離子電池的可靠性、安全性、使用壽命、成本等都在不同程度上決定電動汽車的發展。
研究表明，鋰離子電池的性能對工作環境溫度非常敏感，鋰離子電池可安全工作的溫度范圍為?10℃~50℃，最佳工作溫度為25℃，且最大工作溫差不應高于5℃。在低溫環境下電池的活性會降低，導致電池容量減少；在高溫環境下電池的生熱反應加劇，因此增大了熱失控的風險?？梢姌O端溫度都會對電池造成不可逆的損害，例如會降低電池的循環次數和壽命等。有研究稱，電池工作溫度范圍在30℃~40℃時，每升高1℃，電池的壽命就會減少大約兩個月。
為了保證電池在合理的溫度范圍內工作，降低由于溫度失控而導致的電池?fù)p壞或爆炸的風險，電池?zé)峁芾硐到y(tǒng)(Battery Thermal Management System, BTMS)應運而生。BTMS 通過調控冷卻介質的流動布置或流動特性控制電池溫度，保證電池溫度在合理范圍內波動，從而使得電池工作效率更高，性能更穩定。隨著新能源汽車的不斷發展，電池作為制約其發展的核心因素，對高效電池控溫技術的需求也越來越迫切，BTMS 也受到了國內外學者的廣泛關注。本文基于當前電池?zé)峁芾砑夹g(shù)研究進展和應用實例，對當前常用的鋰離子電池模型、熱管理系統進行評述和探討，對比分析現有技術模型的優缺點，旨在展望鋰離子電池未來的研究方向及趨勢，為鋰離子電池?zé)峁芾硐到y(tǒng)的優化方案提供理論依據和技術指導。
2.鋰離子電池生熱原理及模型
2.1. 鋰離子電池的生熱機理
鋰離子電池在充放電過程中會發生一系列化學反應，這些化學反應大多伴隨著熱量的產生，其主要生熱反應包括 SEI 膜的分解、電解液的分解、正極的分解、負極與電解液的反應、正極與電解液的反應以及電池內阻產生的焦耳熱和極化熱等。
鋰離子電池的負極有一層 SEI 膜，其具有良好的化學穩定性，不與電解液發生反應，可以保護負極避免與電解液發生反應，并且允許電解液中的鋰離子通過。當溫度達到80℃~120℃時，SEI 膜便會發生分解反應，此時 SEI 膜將無法保護負極，負極材料與電解液發生反應產生熱量。隨著溫度進一步升高，SEI 膜熔斷、正負極短路、正極材料分解等相繼的反應都會產生大量熱量，最終導致電池的燃燒甚至爆炸。
2.2. 鋰離子電池?zé)崮Ｐ?nbsp;
Bernardi 等人于 1985 年根據電池內部產熱均勻的假設提出了電池發熱功率計算公式，是目前用于鋰離子電池生熱計算使用最廣泛的公式之一，其表達式為：
式中：E 為電池在平衡狀態下的開路電壓；U 為實際工作電壓；I 為工作電流，充電取正，放電取負；T為電池溫度；dE/dT為電池電壓隨溫度變化的關系；E ? U = IR，R 為電池總內阻。
在正常的充放電過程中，可以忽略物質混合引起的混合熱，只需計算不可逆內阻熱和可逆熵?zé)?，因?Bernardi 模型可以簡化為：
研究表明，鋰離子電池在充放電過程中，可逆熱和不可逆熱占絕大部分，模擬溫度與實驗溫度的誤差極小，在可接受范圍內。因此在正常充放電條件下，計算鋰離子電池發熱功率可以直接采用簡化的模型。
2.3. 高溫對鋰離子電池工作性能的影響
鋰離子電池在高溫環境下工作會加劇電化學反應速率，電子轉移速度比鋰離子擴散速度快，使得電池正極容納的鋰離子越來越少，這是電池容量衰減的根本原因。在溫度高于50℃環境下進行充放電循環會損傷電池內部結構、降低電池性能、減少電池使用壽命。過高的溫度將會降低電池的安全性、充放電功率，并且會增大電池?zé)崾Э氐娘L(fēng)險，甚至引起電池著火或者爆炸。
此外，從電池單體、電池模塊和電池組的水平來評估電池溫度的均勻性是確保電池高效工作的另一個關鍵問題。如果電極附近的溫度高于電池其他位置的溫度，這種不均勻的溫度分布將導致電化學反應速率不均勻，最終降低電池性能并且縮短電池循環壽命。
在沒有任何熱管理措施的情況下以4C 倍率放電不到 420 s，鋰離子電池單體的最高溫度超過了 70℃，最大溫差高達 45℃。在這樣的溫度環境下不僅電池的性能會大幅下降，損害電池健康度，還有極大的熱失控風險，這對行車安全帶來了極大的潛在威脅，因此需要合理的熱管理系統來降低電池最高溫度和最大溫差，將電池維持在合適的溫度范圍內。
3.電池?zé)峁芾硐到y(tǒng)
合理的 BTMS 可以有效地降低電池最高溫度，提高電池溫度均勻性，從而延長電池的使用壽命、提高電池的安全性。因此，電池?zé)峁芾硐到y(tǒng)的研究對于保障電動汽車的安全性具有十分重要的意義。目前國內外廣泛研究的熱管理系統包括空氣冷卻系統、液體冷卻系統、相變材料冷卻以及復合冷卻系統等，下面將詳細闡述各種熱管理系統的工作原理及其優缺點。
3.1. 空氣冷卻系統
以空氣為介質橫掠電池組，可以帶走電池產生的熱量，這種冷卻方式稱為空氣冷卻系統。根據空氣流動的成因，可以將其分為自然冷卻和強制冷卻兩種方式。自然冷卻即在車輛運行過程中，電池周圍的空氣與電池組對流換熱實現對電池的冷卻目的；強制冷卻通過增設的風機讓空氣產生流速來冷卻電池，其原理如圖 1 所示。由于自然冷卻的換熱系數較低，無法滿足電池在高放電倍率下的散熱需求，因此空氣冷卻系統的相關研究以強制冷卻為主?？諝饫鋮s系統作為一種傳統的冷卻技術，具有結構簡單、沒有漏液的風險、成本低等優點，技術相對較成熟，在市場上已經得到了廣泛的應用。
圖1. 強制空氣冷卻系統原理圖
隨著鋰離子電池技術的進步，電池能量密度不斷增大，不少空冷系統的研究從空氣流量、電池排布和流道設計等方面進一步優化其冷卻性能。專家利用 32 個高能量密度鋰離子電池，通過順排、錯排和叉排三種排布方式(如圖2 所示)來比較空冷系統的冷卻性能，研究結果表明順排具有最佳的冷卻效果。專家分別研究了 U 型和 Z 型流道的冷卻性能，兩種流道的結構如圖 3(a)和圖 3(b)所示，發現圖 3(a)情況右側的電池溫度偏高，圖 3(b)情況對于維持電池溫度均勻性具有更顯著的效果。僅對空冷系統的局部進行優化設計很難達到動力電池的散熱需求，而強制空氣冷卻的系統核心是通過引入風機制造空氣流速。專家采用 Z 型流道，將無級變速風機對稱布置在電池包底部進行實驗，研究結果表明此裝置能夠?qū)㈦姵販囟瓤刂圃?55℃以內，且最大溫差低于5℃。但是風機勢必會增大電池的能耗，當風機轉速不斷提高時，電池的冷卻效果逐漸減緩，因此應該合理選擇風機的轉速。
圖2. 電池的三種排布方式

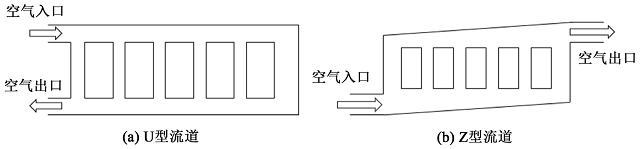

圖3. 兩種流道結構
熱管(HP)具有超高的導熱系數，在強制空冷系統中合理運用熱管可以進一步強化其冷卻性能。專家利用電動汽車空冷系統和熱管耦合的熱管理技術，電池采用順排布置，熱管蒸發段延伸出來的銅片與電池接觸，冷凝段置于空氣中，進行放電實驗。研究結果表明此冷卻系統可以將電池最高溫度控
制在 37.1℃左右，與自然冷卻相比電池最高溫度降低了 27.7℃，溫度均勻性提高了 73.4%。顯然該冷卻系統可以起到更顯著的散熱效果，主要原因是一方面銅片可以強化電池與熱管的熱交換，另一方面是熱管可以強化與空氣的對流換熱。
空氣的熱容量較低，傳熱系數小，并且需要占用較大空間，空冷系統在如今的電動汽車市場已經鮮有應用，但是上述經過優化設計的空冷系統依然可以表現出不錯的冷卻效果，并且空冷系統所具備的優勢無可替代。因此，將空冷系統合理的與其他冷卻技術耦合強化冷卻性能的同時依然可以發揮空冷的優勢，例如在后面即將介紹的將空氣冷卻與液體冷卻耦合的 BTMS 以及將空氣與相變材料耦合的 BTMS，都可以在很大程度上提高電池散熱效果。
3.2. 液體冷卻系統
隨著電池能量密度、放電倍率的增大，空氣冷卻已經越來越無法滿足此類電池的熱管理需求。相比于空氣，液體具有更高的熱容量，質量流量和導熱系數。液體冷卻系統可以在更大程度上對電池進行降溫，保持電池更佳的溫度均勻性，因此液體冷卻系統是如今大多數新能源電動汽車所采用的電池?zé)峁芾硐到y(tǒng)。按照電池表面是否與冷卻液接觸，可分為直接接觸式和間接接觸式冷卻系統。
3.2.1. 直接接觸式液冷系統
在直接接觸式液冷系統中，電池組與絕緣液體(如礦物油)直接接觸，其中礦物油的傳熱系數是空氣的 4 倍，因此電池組具有更優越的換熱條件，并且此系統具有更緊湊空間結構。由于絕緣液體黏度大，流速不高，其換熱系數受到限制，而納米顆粒具有更高的換熱性能，將其作為冷卻液可以進一步提高換熱系數。專家將圓柱形電池浸入 Al2O3-水納米流體中，與水基系統相比，平均最高溫度可降低 7%。
直接接觸式面臨的最大挑戰是液體泄漏問題，如果電池沒有嚴格的密封結構，很容易出現安全性問題。而間接接觸式冷卻系統可以很好的解決這一問題。
3.2.2. 間接接觸式液冷系統
間接接觸式冷卻系統的冷卻液不與電池直接接觸，通常將冷卻液在冷卻板內流動的結構作為冷卻系統。這種冷卻方式都配備了泵給冷卻液提供動力，因此勢必增大了電池的能耗。冷卻板通常為扁平金屬板，并且其布置的位置各不相同，可以嵌入電池單體、可以?shī)A在電池中間、可以布置在電池模組兩側、也可以布置在電池組的底部。此時液冷板的材料、冷卻液的流量、流道形狀等都會對冷卻效果造成不可忽略的影響。
二氧化硅具有高導熱性，專家利用二氧化硅作為冷卻板材料，構造硅板–液體耦合冷卻板(SLCP)進行模擬，其模型結構如圖 4 所示。研究結果表明，使用該冷卻板的電池最高溫度為 61℃左右，比不帶冷卻板低 16%，并且溫度均勻性也得到了提高。當添加4 mL/s 的水流速時，電池最高溫度可以降低到48.7℃，但是流速超過 4 mL/s 時，對溫度的影響并不明顯。說明具有高導熱的冷卻板材料可以在一定程度上起到優化冷卻的效果，并且適當添加冷卻液流速則可以顯著降低電池溫度。此外，冷卻流道形狀對冷卻性能具有類似的效果。研究發現并聯流道比串聯流道具有更好的冷卻效果，兩種流道結構如圖 5 所示。在其他條件相同的情況下，并聯流道冷卻系統的電池最高溫度和最大溫差分別為 37.67℃和5.76℃，比串聯流道分別低 7.55℃和6.74℃。

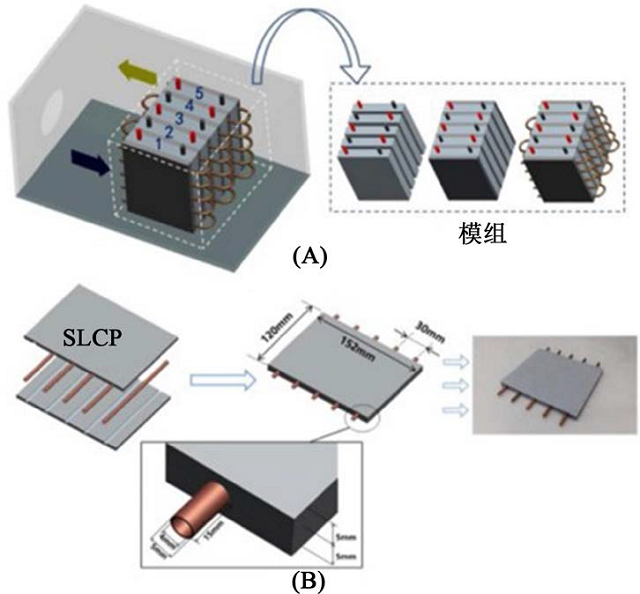

圖4. 硅板–液體耦合冷卻系統結構

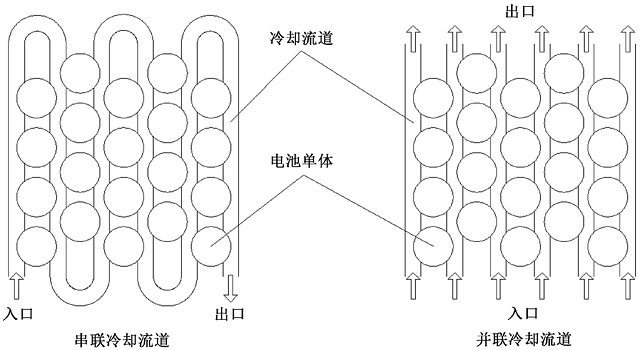

圖5. 串聯和并聯流道結構
對傳統液冷系統進行優化表現出了十分優越的冷卻性能，隨著液冷系統研究的不斷推進，新型液冷系統的提出為此方向提出了更豐富的研究思路。專家提出了一種集成了微通道液冷和空冷的復合冷卻系統，模型結構如圖 6 所示。研究結果表明微通道液冷板可以分別將電池最高溫度和最大溫差控制在 33℃和 7℃以下；添加 4 m/s 的空氣流速可以進一步分別將電池最高溫度和最大溫差降低到 30℃和 4℃以內，但流速越高對降溫效果越不明顯。微通道冷卻板具有更顯著的冷卻效果，并且在空冷結構的輔助下，耦合冷卻系統可以將電池溫度維持在更適宜的溫度范圍內。

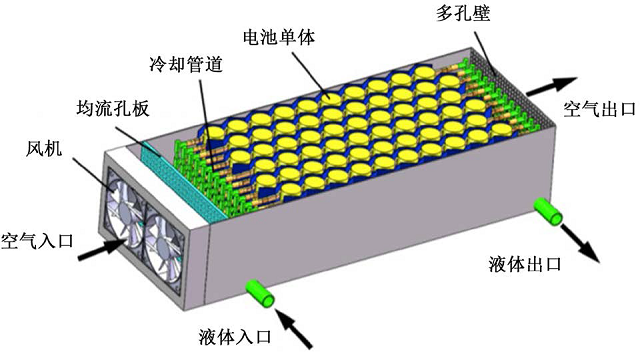

圖6. 空冷液冷復合冷卻模型
此外，液態金屬作為一種超高導熱系數的流體，引起了研究者的注意。將液態金屬應用于 BTMS，可以增強冷卻板與冷卻液的對流換熱，這種新型熱管理系統具有更高的熱性能，并且具有更好的防凍效果。由于液態金屬只能與鎳或者銅混合，價格昂貴，因此在成本、重量、維護、防腐蝕和泄漏等問題還有待進一步的研究。
3.3. 相變材料及耦合冷卻系統
相變材料(PCM)在相變過程中可以吸收大量的熱量，并且保持較小的溫度變化，基于 PCM 的BTMS 具有高效的冷卻性能，可以維持電池的溫度相對恒定。固–液相變的PCM 在多種領域已經得到了廣泛的應用，例如在空間領域、電子設備和儲能裝置中用作保護系統。在相變材料冷卻系統中，通常將電池浸入 PCM，電池與 PCM 充分接觸可以強化換熱，有效地降低電池最高溫度和最大溫差。相比空冷和液冷系統，PCM 冷卻系統結構更簡單、能耗低、適用于多種工況。
PCM 的物理性質對系統的冷卻效果有著重要的影響，因此對于 PCM 的選擇具有較高的要求，例如需要考慮以下因素：
1) 合適的相變溫度；
2) 材料熱容量大、潛熱值高；
3) 相變過程中體積的變化情況；
4) 化學性質穩定、無毒、不易燃；
5) 易獲取、價格低廉。
根據 PCM 的使用環境，相變溫度為 30~50℃較為適宜，石蠟具有高比熱、高潛熱值以及合適的相變溫度等優點，被廣泛用作研究的對象。但是單純的 PCM 存在導熱系數較低的缺點，其物性參數如表 1 所示。
表1. 一般石蠟的物性參數
為了克服 PCM 導熱系數低這一缺點，已經有不少研究者提出了解決的方案。在PCM 中添加金屬材料可以增強導熱，大多數金屬材料都具有較高的導熱系數。專家提出一種將石蠟浸入泡沫銅的復合結構，可以將電池溫度維持在 60℃以下長達 33 分鐘，而同等情況下的自然對流換熱系統僅可以維持5 分鐘。專家提出了一種將豎直翅片和圓形翅片組合在一起的優化模塊，研究發現在電池周圍合理布置翅片數量和位置，循環實驗中表現出良好的冷卻性能和溫度均勻性。此外，還可以利用碳材料來強化PCM 的導熱系數，如膨脹石墨。碳材料具有很強的耐腐蝕性和耐化學性，具有高導熱率和較低的密度。將膨脹石墨加入PCM作為復合相變材料結構進行實驗，研究結果表明，與風冷系統相比，基于 PCM 的 BTMS 可以將電池的溫差從 3℃降低到 0.2℃。一種二元導熱骨架，利用多孔膨脹石墨吸附石蠟作為導熱框架，然后將熱量傳遞到泡沫銅骨架上。實驗結果表明，在 5C 放電倍率下，電池最高溫度為 54.7℃，比添加單一強化導熱材料的冷卻系統低 5℃。
PCM 的厚度、接觸面積等參數對PCM 的冷卻效果影響也很大。Jiltea 專家研究了不同的 PCM 厚度對溫度的影響，發現3 mm 厚的 PCM 狀態最佳，可以將電池最高溫度降低到32℃。如果相變材料厚度過高會導致電池的熱量無法及時釋放到環境中，并可能由于蓄熱和過熱而導致熱危害。一般的 PCM冷卻系統由于蓄熱能力有限，在電池長時間放電的情況下無法將電池溫度維持在合適的范圍內。
因此，有不少研究提出將 PCM 與其他冷卻方式耦合的冷卻系統方案。利用 HP 的高導熱性能，將膨脹石墨浸入石蠟中作為相變材料板(PCMP)，建立如圖7 的模型，石蠟/膨脹石墨材料的物性參數如表2 所示。HP 用作導熱體，可以進一步提高復合材料的導熱率。研究結果表明，在高放電倍率下，熱管輔助相變材料板(HP-PCMP)可以表現出良好的散熱性能，電池最高溫度為 50.9℃，相比于無 PCM，最高溫度降低了 12.2℃。加入 1 m/s 的空氣流速時，最高溫度降低至 49.4℃，但是進一步增加空氣流速時，溫度降低的不明顯。電池與PCM分離的結構，電池產生的熱量通過熱管傳遞到PCM，PCM 另一端連接大量翅片，并且在側面設有一個風機，保證產生流速的空氣可以橫掠翅片。當 PCM 完全融化時啟動風機，強化對流換熱，實驗結果表明該系統可以將電池溫度控制在45℃以內。一種利用熱管和水噴霧裝置耦合的 BTMS，熱管插入電池周圍的 PCM 中。該系統先利用 PCM 進行吸熱，當 PCM 全部融化并且電池溫度升高到 40℃時，將開始對熱管進行噴霧冷卻。實驗結果表明，在1.92C 的放電倍率下，電池的最高溫度和最大溫差分別為 47.9℃和 2.6℃。噴霧比空氣具有更高的熱容量和導熱系數，在維持溫度均勻性上具有更顯著的效果。一種 PCM 和液體冷卻耦合的BTMS 模型，在電池和 PCM 結構底部配備液體流道，并且通過熱柱強化 PCM 和冷卻液的換熱。將該冷卻系統與一般液冷系統進行對比研究，結果表明，在不同環境溫度下，耦合冷卻系統均表現出更好的冷卻效果，并且環境溫度越高，耦合冷卻系統優勢越明顯。
表2. 石蠟/膨脹石墨物性參數
圖7. 模型結構
PCM 冷卻系統可以增強鋰離子電池的可靠性、安全性、冷卻性能，延長電池的使用壽命等。相比一般的 PCM 冷卻系統，耦合系統可以進一步提高其冷卻性能和電池溫度均勻性，并且可以更長時間將電池維持在安全溫度范圍內，是一種行之有效并且可以深入研究的一種冷卻系統。但是，耦合系統的復雜性和生產成本比較高，在實際應用環節還有許多細節需要考慮。專家研究了電動汽車震動對電池散熱的影響，結果表明，震動對固相 PCM 的影響不明顯；而在液相時，電動汽車震動頻率和幅度都會對溫升都會產生不可忽略的影響。
4.總結與展望
鋰離子電池的性能對溫度非常敏感，需要對鋰離子電池進行合理的熱管理設計才能最大程度的發揮電池性能。電池在充放電過程中產生的熱量不斷堆積，當電池溫度過高時需要通過熱管理系統對其進行冷卻降溫，以保證電池在工作過程中時刻處于適宜的溫度，否則會對電池的容量、性能和壽命等造成損害。在常用的電池冷卻系統中，空氣冷卻系統具有結構簡單、成本低、易于實現的優點，缺點是空氣的熱容量較低，傳熱系數較小，并且占用較大空間，無法滿足大容量鋰離子電池組的散熱需求；液體冷卻系統具有較高熱容量、質量流量和導熱系數，缺點是系統較復雜，自身重量較大，并存在泄漏的風險；基于 PCM 的冷卻系統，可有效提高鋰離子電池的可靠性、安全性和壽命等性能，缺點是PCM 導熱系數較低，但是在 PCM 中添加泡沫銅或其它高導熱材料可以讓 PCM 冷卻系統發揮更好的冷卻效果。此外，基于 PCM 的耦合冷卻系統在最高溫度和溫度均勻性的控制上都有非常優異的表現。雖然耦合系統更復雜并且成本更高，但是基于 PCM 的耦合冷卻系統仍然值得在未來進行更深入的研究。
動力電池?zé)峁芾硐到y(tǒng)不僅需要考慮其冷卻性能，同時還需要考慮其成本、安全性、可靠性以及易用性等，只有具有良好綜合性能的熱管理系統才能實現商業應用。隨著大容量、大功率、高能量密度電池的發展，以及對極端氣溫條件下電動汽車工作性能的關注，單一的熱管理系統已經很難滿足動力電池的熱管理需求，研究基于多種熱管理方法的耦合系統有望成為未來的一種趨勢。
