[摘要] 隨著新能源汽車市場的快速發展,我國動力電池系統的市場也開始發力,并且逐步進入一種狂熱狀態。動力電池熱管理是影響電動汽車電池效能的重要因素,保持新能源車用動力電池在適宜的溫度下工作能夠有效的提高新能源汽車的續駛里程、動力電池使用壽命、動力性和經濟性,提高整車的安全性和可靠性,因此電池?zé)峁芾硐到y(tǒng)是新能源汽車設計與研究中的最重要問題之一?；诖?本文重點就新能源汽車動力電池?zé)峁芾硐到y(tǒng)進行研究分析,僅供參考。

1 新能源汽車動力電池的發展趨勢

我國是世界上最大的新能源汽車生產國和消費國,在全球新能源電池市場上也占據重要位置,這些為我國新能源汽車動力電池技術的發展創造了良好條件。從總體上看,我國新能源汽車動力電池呈現出智能化、規模化、合作化的發展趨勢,發展勢頭也比較好。

首先,技術智能化。隨著大數據技術和智能技術的發展,各個行業都呈現出智能化的發展趨勢,同樣汽車動力電池技術也逐步走向智能化,電池研發、測試、生產及銷售等都呈現出智能化特點,比如在汽車動力電池制造中可以用機器代替人力,提高工業生產效率,降低企業的人力成本。在汽車動力電池測試、維修、使用等過程中都可以使用智能技術,提高動力電池的智能化程度。

其次,規?；a(chǎn)。當前許多汽車廠商都面臨著電池成本過高的問題,所以有效降低動力電池制造成本成了動力電池發展的重要方向。當前降低電池制造成本的方式有兩種：

一是以嶄新的技術提高電池的質量及壽命,以此降低動力電池成本；

二是以規?；a(chǎn)的方式降低單位產品的成本,從整體上降低電池成本；

三是推動電池回收技術發展,建立完整的動力電池回收產業鏈,提高動力電池回收效率。此外,合作化發展。

從總體上看新能源汽車動力電池是一個涉及原材料生產、技術研發、規?；a(chǎn)等多方面內容的復雜系統,許多整合生產鏈、資金鏈、技術鏈等,建構合作共同、共同開發的產業發展模式。比如在動力電池生產領域,可以支持中小型企業的發展,讓相關中小企業都能夠參與到電池生產活動,進而形成完整的動力電池產業鏈；在技術研發中要充分發揮高校、高科技企業、科研院所的技術優勢,建構產學研相結合的技術成果轉化體系。

2 動力電池分類

動力電池有很多種類,常用的有鉛酸電池、鎳氫電池、鋰離子電池,除了這些之外還有空氣電池、鎳鎘電池、鈉硫電池等。隨著全世界對各國的能新能源汽車的政策傾斜,對動力電池也越來越關注,鋰電池在電動汽車設計的過程當中,發揮了十分重要的作用,在電子、電氣、各種通訊設備應用極廣。鋰離子電池具有工作范圍廣、無記憶效應、壽命長、放電率低、無環境污染等優點。

3 電池?zé)峁芾硐到y(tǒng)作用

由于電池性能、壽命和安全性均與環境溫度密切相關。環境溫度過高,會加快電池不良反應的進行和性能的衰減,更嚴重的會引發燃燒、火災、爆炸等安全事故；環境溫度過低,電池工作性能會下降,甚至引起電池容量不可逆衰減,影響電池使用壽命。因此,保持電池在適當溫度下工作才能盡可能多的發揮電池的性能。為加強對電池動態數據的檢測和管理,以起到保護電池、延長電池使用壽命的目的。在電池制造時需要應用電池管理系統BMS(Battery Management System)。

電池管理系統共分為7個主模塊,用以實現：監測電池動態數據、均衡控制、安全監測、熱管理、故障診斷與監測、整車通訊、充放電管理等7項功能。其中熱管理模塊通過對電池組溫度的監控,采取相應的控制方式,控制電池組溫度,使其保持在適宜的溫度下工作。對于鋰電池來說,正常工作溫度范圍在-20℃-50℃之內。為保持電池在事宜的溫度下工作,電池的熱管理系統需分別設計高溫下電池冷卻和低溫下電池加熱兩項功能。

4 電池?zé)峁芾淼默F(xiàn)狀

通常來說,溫度對動力電池的性能影響比較大,溫度較低的時候,電池內阻較大,容量也變小,充電和放電的能力也變差；在溫度較高的時候,一些電池原料會發生化學反應,比如燃燒或者爆炸。如果電池包里面的電池每個點的溫度分布不均勻,那么單體之間的差異性也比較大,這就會影響到電池包的性能,而且對電池的壽命也會產生很大的影響。因此,對電池包的熱管理系統進行研究,是非常具有現實意義的。

在國內,很多鋰電池?zé)岱治龆疾粫?huì)對電池在使用過程中的溫度場進行分析,一般都只分析鋰電池的高溫或者低溫時的穩定性能,不知道電池為何會溫度升高。一般來說,動力電池的運行環境都很差,常常處于一個大電流的充放電狀態,如果不把電池SOC以及充放電電流結合起來對電池的溫度場分布進行分析,那么就不會得到電池組的正確溫度分布。所以,對這些方面的研究還需要進一步進行深入。而國外對這些方面的分析相對就非常多了,而且開始的時間也比較早。國外通常研究的是鋰電池和鎳氫電池比較多,其研究方法也大多類似。

研究鋰電池一般按照幾個模型進行分析,分別是電化學-熱耦合模型、熱濫用模型和電-熱耦合模型,而鋰電池的熱特性分析通常使用熱濫用模型。這些研究分析模型都對應著不同的分析范圍,不同的研究要求和研究條件就要選用不同的分析模型,這些模型的分析結果也不太相同,主要表現在分析結果的精度和可靠度上。

混合動力汽車為提高能源利用率,可依照運行的策略來設計對應的能量回收,如果電池處于一個大電流充電的狀態下,很可能會發生過充現象。這時,風扇如果能帶走大部分熱量或者這種狀態持續的時間不長,電池包中的電池溫度不高,那么過充只有電解液的分解,這個時候電池還是安全的。可是,電池的散熱性能如果不好的話,那么金屬氧化物的正極就會發生脫鋰現象,化學活性變強,電池溫度繼續升高,如果持續的時間過長,就會使電池發生熱失控。

5 新能源汽車動力電池?zé)峁芾硐到y(tǒng)研究

5.1高溫下電池冷卻系統

電池工作時會出現發熱現象,其熱量主要取決于電池的工作電流及電池本身的化學特性。在電池充放電過程中產生的熱量達到峰值,動力電池在充放電時由于放電電流大,產生大量的熱,如果熱量不能及時散發出去就會導致動力電池性能下降,甚至引發燃燒和爆炸,影響動力電池的使用壽命和安全性。

按照冷卻介質的不同,可將電池冷卻系統分為氣體式、液體式和相變材料式。

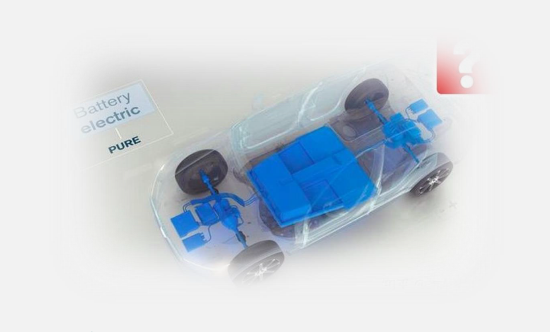

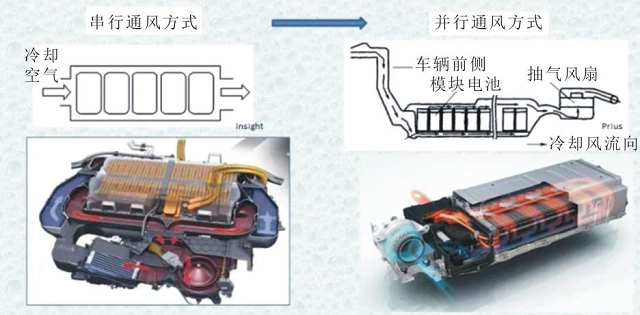

氣體式冷卻即為常說的風冷,分為串行和并行兩種散熱方式,其中串行風冷節約空間、易于設計,但散熱不均勻、容易導致電池組溫度不一致,而采用并行風冷散熱方式可以使流過各個電池模塊的表面空氣量基本相同,散熱效果和電池模組間溫度一致性較串行式風冷散熱效果好。豐田Prius混合動力汽車采用的即為風冷式散熱系統,該系統需配備電動風扇,配合加速風的流動性。

液體式冷卻即為常說的水冷系統,由于空氣傳熱效果不明顯,所以相較于空氣式冷卻系統,液體式冷卻效果更為顯著,液體式冷卻系統的結構也更加復雜。根據電池是否直接和冷卻液接觸,可將電池液體式冷卻分為間接式水冷系統和直接式水冷系統,間接式水冷系統是用高導熱性的部件將液體和冷卻液隔離開,對冷卻液體絕緣性要求較低,且成本低。

而直接式水冷系統是將電池直接浸入冷卻液中,與冷卻液直接接觸,導熱性能最好,但對冷卻液絕緣性要求高,結構復雜,成本高,不方便維修和保養。特斯拉純電動汽車及奧迪Q5混合動力汽車均采用間接式水冷系統。相變材料從固態轉變?yōu)橐簯B(tài)的過程中會吸收大量熱量,可以應用此性能對電池進行散熱。相變材料式冷卻系統是將電池組置于相變材料中或?qū)⑾嘧儾牧蠅褐瞥砂鍓K,再將其安插在電池模組里,是利用材料的相變潛熱能實現電池?zé)崮艿膫鬟f。相較于氣體式冷卻和液體式冷卻,采用相變材料對電池進行熱管理的結構設計成本更低,熱管理系統冷卻部件較少結構簡單,無需動力電池輸出額外的能量。

5.2低溫下電池加熱管理系統

動力電池在低溫環境下會出現電池容量下降、充放電電流小甚至無法充放電的現象,為保證電動汽車在北方冬季低溫環境下能夠正常使用,在低溫啟動時需要對電池組進行加熱。根據加熱方式的不同,低溫環境下電池加熱可以分為常規空氣加熱式、電加熱式、相變材料加熱式等。常規空氣式電池加熱系統指的是在電池模組間預留風道,通過風扇將熱空氣輸送到風道中與電池進行對流換熱。熱空氣可以從電機散發出來的熱量或車內大功率的電器加熱中獲??；混合動力汽車還可以利用發動機的運轉加熱空氣,這種加熱方式結構簡單,制造和運行成本低,但在較低溫度啟動工況下加熱效果不好。

相變材料從液態轉變?yōu)楣虘B(tài)過程中釋放存儲的熱量,可應用此特性對電池進行加熱和保溫,應用相變材料轉變的形態轉變過程中的特性將其應用在電動汽車熱管理上,既能保證低溫下對電池加熱的要求,又能保證高溫下對電池冷卻。但相變材料導熱性較低,需要加入高導熱材料如膨脹石墨、碳納米管等增加其導熱能力,增加了設計和制造的成本。

電加熱式是利用具有一定電阻的導體通電后產生的焦耳熱來加熱電池組的一種方式,電加熱可以分為直流電加熱和交流電加熱兩種。直流電加熱方式在加熱過程中所產生的大電流和低溫環境下的巨大內阻會使電解液過度氣化,使電池內部壓力過大,嚴重時可能發生爆炸；交流電加熱方式由于其交流電特性,可以有效防止氣體的產生。電加熱方式結構簡單、加熱速率快、適用性好,是現階段電動汽車加熱系統的主要研究方向。

6 新能源汽車動力電池的管理系統軟件優化設計

6.1動力電池管理軟件系統剩余電量估算優化設計

剩余電量估算是現代新能源汽車動力電池軟件管理系統設計中的重要工作內容,只有做到文件管理系統能夠?qū)崟r(shí)檢測掌握了解到汽車動力電池的實際放電狀況,才可以為新能源汽車用戶正確反映動力電池使用情況,確保其能夠及時為汽車動力電池進行充電,避免新能源汽車系統在低電量下持續運行。在新能源汽車動力電池運行使用過程中,電池內部會發生各種化學反應,就比如水與氧氣之間的循環轉換,一旦動力電池運行情況不夠良好,就會造成汽車動力電池較為嚴重的損傷。

因此,為了完成對店動力電池剩余電量的科學估算,相關工作人員需要采用先進的軟件系統,確保軟件系統鋪?zhàn)降降男畔⒛軌蚺c汽車動力電池保持一致。工作人員要優化設計動力電池軟件系統,賦予其靜態學習功能,促使軟件管理系統能夠結合動力電池實際運行使用情況,科學完善數據庫,這樣就可以完成對動力電池平均電耗量、電池壽命以及供電時長的有效估算。

新能源汽車動力電池剩余電量也會受到溫度的影響,工作人員要通過加強對管理系統軟硬件之間的結合,有效將硬件系統中溫度計準確探測到電池溫度數據傳遞到軟件管理系統中,然后基于溫度數據進行電池剩余電量的估算,這樣一來就能夠避免動力電池因?yàn)檫`規操作產生嚴重的損傷情況,有效延長新能源汽車動力電池的正常使用壽命。

6.2系能源汽車動力電池管理系統軟件與硬件的融合設計

相關技術人員要嚴格按照新能源汽車動力電池管理系統實際采用的硬件裝置,合理構建出完善的軟件管理基礎快件,并通過操作先進的計算機軟件技術完成對管理基礎框架的優化調整,展開管理指令的科學分層處理,只有這樣才能夠保證各個系統功能層在信息傳遞過程中始終保持一種獨立狀態,即便是處于多項信息反饋的工作狀態,它們之間也不會發生相互干擾的現象,各個功能層都能夠科學高效并獨立的完成下達的指令任務。

技術人員為了確保動力電池的管理系統軟硬件能夠有機結合在一起,就需要健全兩者之間的聯系體系,這樣的話在將來長期發展計劃中也能夠得到有效完善。新能源汽車動力電池管理系統中各項硬件的使用在軟件下達指令進行,并且基于軟件系統監督作用下,系統中的各項硬件能夠完成自我檢測管理維護,確保能夠在第一時間發現硬件使用中可能存在的安全故障問題,并被軟件管理系統成功鋪?zhàn)降较嚓P(guān)數據信息,有效傳遞并儲存到動力電池管理系統中,提醒車主進行維修操作。

在新能源汽車日常運行管理中,電池供電的安全穩定性至關重要,隨著時間的不斷推移,科學技術的不斷完善,動力電池生產技術有效克服了動力電池溫度造成的影響,這樣也促使新能源汽車動力電池將會進入到更加高效穩定的使用工作狀態中。

7 結束語

總之,文章從理論分析與工程技術的角度,完整地討論與分析了動力電池?zé)峁芾硐到y(tǒng)的各種組成部分與功能,包括冷卻系統、加熱系統和保溫系統,從整體上展現了汽車動力電池?zé)峁芾硐到y(tǒng)設計的基本目標、基本流程與基本要求。

在高溫情況下電池冷卻系統設計時,目前車用動力電池組常用的冷卻方式為氣體式冷卻和液體式冷卻兩種。電池組液體冷卻系統由于其冷卻效率高,多用于電池組容量較大的純電動汽車。混合動力汽車常用氣體式冷卻方式。

在低溫情況下電池加熱系統設計時,常規空氣加熱方式結構簡單、制作和研發的成本低,但是加熱效率不高,北方冬季較低溫度情況下加熱較慢；電加熱方式對設備組成要求低、加熱速率快、效率高,是現階段實車應用的主要方向。
