近年來儲能用鋰離子電池起火事故，主要原因是鋰電池的熱失控，即為內部短路、析鋰、高溫、體積變化等連鎖過程致起火爆炸發生。以安全為核心的數據中心更不能接受儲能系統爆炸起火的風險。所以，儲能電池系統需要有效的手段排除在極早期發現熱失控風險，也急需有效的工具來對儲能鋰電池系統進行安全及壽命的健康度分析。

電池管理系統（BMS），是監測電池狀態（溫度、電壓、電流、荷電狀態等），為電池提供通訊接口和保護的系統，實現對儲能電池堆的全面控制與保護，并實現與PCS 系統、EMS通信與管理，并確保電池系統的可靠性和安全性。

電池管理中的關鍵技術主要包括荷電狀態（SOC）估算技術、電池健康狀態（SOH）估算技術、均衡管理技術和保護技術等。

1.電池管理系統架構

電池管理系統主要目的是保障電池的安全穩定運行，提高電池的循環效率并延長使用壽命。鑒于儲能系統中大量的電池信息量和管理需求，電池管理系統一般采用分層管理模式。

根據不同儲能系統中的電池成組方式及系統規模容量，電池管理系統（BMS）一般有兩種典型結構：兩級拓?fù)浣Y(jié)構和三級拓?fù)浣Y(jié)構，包括電池管理單元（BMU）、電池簇管理單元（BCU）和電池陣列管理單元（BAU）。

1）兩級拓?fù)浣Y(jié)構

當電池儲能系統的規模較小，可采用兩級拓?fù)浣Y(jié)構的電池管理系統，如圖1所示，為兩級拓?fù)浣Y(jié)構示意圖。該電池管理系統由多個電池模塊管理單元（BMU）和1個電池組管理單元（BCU）組成，系統內部用CAN總線進行數據傳輸，以確保通信的可靠性與高效性。

圖1：兩級拓?fù)浣Y(jié)構示意圖

2）三級拓?fù)浣Y(jié)構

當儲能系統的規模較大時，儲能電池并聯電池簇較多，可采用三級拓?fù)涞碾姵毓芾硐到y(tǒng)。三級架構可以允許系統更多的適應性、擴展性，適用于各種不同的應用場景。三級拓?fù)浣Y(jié)構的儲能管理系統，包括BMU、BCU、BAU。由多個電池模塊管理單元（BMU）、多個電池組管理單元（BCU）和1個電池陣列管理系統（BAU）組成，系統內部采用CAN總線進行數據傳輸。三級拓?fù)浣Y(jié)構示意圖如圖2所示。

BMU的功能與二級拓?fù)浣Y(jié)構中的BMU功能一致。BCU的功能與二級拓?fù)浣Y(jié)構中的BCU一致。BAU匯集所有BCU的信息，負責整個電池儲能系統的運行狀態監視和SOC、SOH的估算，并與儲能變流器、上層監控通信。BAU按照一定的控制策略，對BCU下達控制命令，統籌管理每串電池組的接入與斷開。

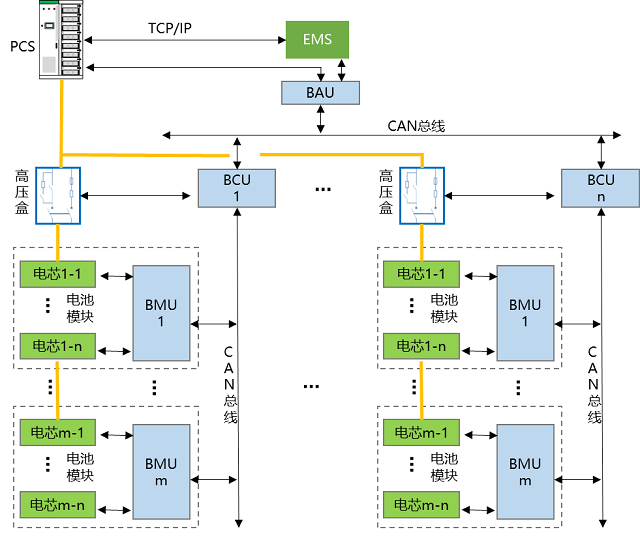

圖2：三級拓?fù)浣Y(jié)構示意圖

2.電池管理系統主要功能

一般來說，BMS要實現電池的充放電管理、電壓、電流及溫度檢測、電量計算、均衡管理、電氣保護等九大功能。

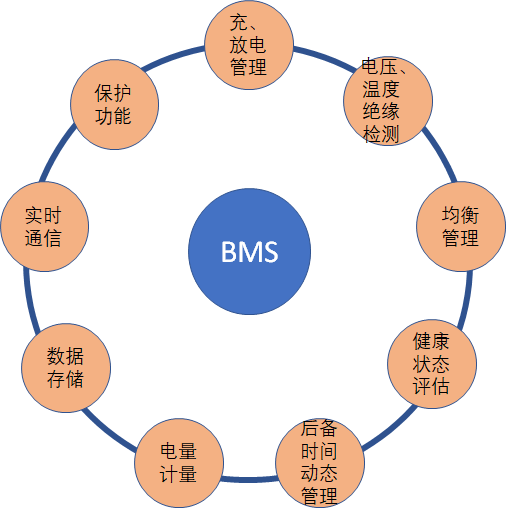

圖3：BMS功能圖

1）電池參數檢測功能

BMS應能實時測量電池的電和熱相關的數據，應包括單體電池電壓、電池單體溫度、串聯回路電流、絕緣電阻等參數。

2）計算要求

BMS應能夠估算電池的荷電狀態，充電、放電電能量值(Wh)，最大充電電流，最大放電電流等狀態參數，且具有掉電保持功能，具備上傳監控系統的功能。

3）狀態參數信息上送功能

BMS應具備內部信息收集和交互功能，能將電池單體和電池整體信息上傳監控系統和功率變換系統。

BMS應能上送電池艙環境溫度、電池艙滅火裝置告警、電池艙滅火裝置動作等信號。BMS 應能上送電池組SOC、電池組SOH、電池組單體最高電壓值、電池組單體最高電壓編號、電池組單體最低電壓值、電池組單體最低電壓編號、電池組單體平均電壓值、電池組單體最高溫度值、電池組單體最高溫度編號、電池組單體最低溫度值、電池組單體最低溫度編號、電池組單體平均溫度值等量測。

4）故障診斷功能

BMS應能夠監測電池的運行狀態，診斷電池或BMS本體的異常運行狀態，上送相關告警信號至監控系統和功率變換系統。

5）電池的電氣保護功能

BMS應具備電池的過壓保護、欠壓保護、過流保護、短路保護、過溫保護、漏電保護等電氣保護功能，并能發出告警信號或跳閘指令，實施就地故障隔離。

6）管理功能

BMS應能對充放電進行有效管理，確保充放電過程中不發生電池過充電、過放電，以防止發生充放電電流和溫度超過允許值，主要功能應符合下列要求：

a) 充電管理功能：在充電過程中，電池充電電壓應控制在最高允許充電電壓內；

b) 放電管理功能：在放電過程中，電池放電電壓應控制在最低允許放電電壓內；

c) 電量均衡管理功能：應采用高能效的均衡控制策略，保證電池間的一致性滿足要求。

由于電池生產工藝所限，不可能做到每一個電芯的電壓內阻等做到完全一致。在電池簇串聯使用過程中，內阻大的電芯先放空電，又先充飽電，長期這樣使用，各個串聯電芯的容量和電壓的差異也越來越明顯。不一致性的存在使得鋰離子電池包的容量小于組中最小單體的容量，造成能量的水桶效應，并進入惡性循環，影響電池壽命。均衡的目的就是使各電芯電壓保持一致，最大限度的增加電池的放電量，延長電池壽命。均衡的分類:

依據能量釋放的途徑分類，分為能耗式或能量轉移式；

依據能量釋放的控制方式分類，分為主動均衡或被動均衡。

被動均衡是通過接入電阻等耗散元件的方式來消耗電池組中電量較高的電池，達到電池組中各電池電量均衡的目的；被動均衡雖然結構簡單，但其只能在電池充電時實現均衡的效果，能量利用率較低。主動均衡是利用外加的DC/DC電路，將電池組中較高電量電池的能量轉移到較低電量電池中，實現電池組各單體電池電量的均衡，在充電及放電過程中均可實現均衡；主動均衡對電壓采集精度要求較高，電路結構也較復雜；通常均衡電流一般為0.5~5A，以達到對一次充電循環電池組產生的差異進行快速、有效的補償、消除差異，確保電池系統可用容量最大化。

圖4：電池的主動均衡與被動均衡

除了串聯電池簇內每模塊的均壓管理以外，對于多簇并聯的儲能電池系統，還需要做簇間的均流管理。均流管理是指對并聯的電池簇進行均流管理，在每個電池簇回路中增加雙向功率控制電路（DC/DC），通過DC/DC 控制調整功率電路的占空比，從而實現每個電池簇的均流控制，保證并聯電池簇內各不同SOH的電池可同時達到EOD（End Of Discharge，放電截止）點。

7）統計功能

BMS應具有電池充、放電的累計充、放電量的統計功能，并具有掉電保持功能。

8）通信功能

BMS與功率變換系統之間應有通訊接口，宜有備用接口，作為冗余，同時宜具備1個硬接點接口。BMS 與監控系統之間應有以太網通訊接口，宜有備用接口，作為冗余。同時，電化學儲能電站內BMS宜單獨組網。

9）定值設置功能

BMS應能對電池運行參數、報警、保護定值進行整定，且具備就地和遠程修改功能。

10）操作權限管理功能

BMS應具有操作權限密碼管理功能，任何改變運行方式和運行多數的操作均需要權限確認。

11）事件記錄功能

運行參數的修改、電池管理單元告警信息、保護動作、充電和放電開始/ 結束時間等均應有記錄，且時間記錄應精確到秒。事件記錄應具有掉電保持功能。每個報警記錄應包含所定義的限值、報警參數，并列明報警時間、日期以及報警值時段內的峰值。

12）存儲功能

BMS應具備足夠的容量在線存儲信息，且宜采用隊列方式存儲。

13）故障錄波功能

BMS宜有故障錄波功能，能夠?qū)收锨昂蟮臓顟B(tài)量有效記錄，電流量記錄周期不宜大于50ms，電壓量記錄周期不大于1s，溫度量記錄周期不大于5s。記錄時間不宜少于10min。

14）顯示功能

BMS應能顯示確保系統安全可靠運行所必需的信息，如相關定值、模擬量測量值、事件記錄和告警記錄等。
