板式換熱器在數據中心冷卻系統的應用

作者：蘭洋科技????瀏覽量：5357????時間：2023年10月16日????標簽: 板式冷卻器冷卻系統 蒸發冷卻

數據中心的冷卻系統

一個超大型數據中心每年的耗電量近億度;從宏觀上看，全世界數據中心的耗電規模占全世界耗電規模的3%。由于數據中心的配套建設涉及眾多設備，包含了電力設備、空調設備、網絡設備等，而能源的消耗包括了IT設備、制冷設備、供配電系統和照明設備，光是IT設備和制冷設備就占到了能源消耗的80%，因此對電力的消耗巨大。數據中心能耗中約40%是冷卻系統的能耗。為降低數據中心制冷系統能耗，提高能源利用率，通過自然冷卻技術，利用板式換熱器、冷卻塔等為數據機房提供冷源對數據機房進行冷卻的方式，具有顯著的節能效果。

自然冷卻技術

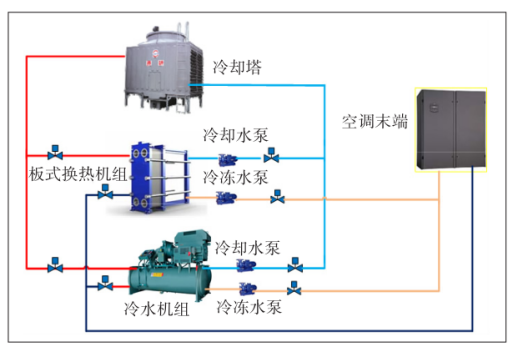

自然冷卻技術是指利用自然冷源使冷水機組或其他機械制冷系統停止或者降低容量運行，從而實現降低能耗的目的。在常規空調水系統基礎上增加了水-水板式換熱器及部分管路與設備，冷凍水利用冷卻塔+冷卻水泵+板式換熱器組成的循環系統進行換熱，降低機房溫度。板式換熱器和冷水機組并聯，兩者配置獨立的冷卻水泵和冷凍水泵。冷卻水和冷凍水在板式換熱器進行換熱后，若冷凍水供水溫度可以滿足要求，則關閉冷水機組，開啟板換，實現自然冷卻；若冷卻水溫度不能將冷凍水回水溫度降到所需要的供水溫度，則關閉板換，轉為冷水機組直供冷模式。

自然冷卻主要分為風側自然冷卻和水側自然冷卻兩大類。

風側自然冷卻

直接式：直接將室外冷空氣引入室內，直接蒸發冷卻

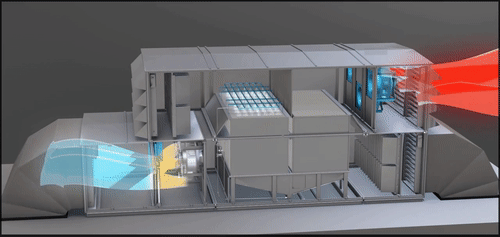

間接式：通過換熱器（干式/濕式）利用室外冷空氣，通過熱管利用室外冷空氣，通過制冷劑循環利用室外冷空氣

水側自然冷卻

直接式： 直接利用室外低溫水（海水、湖水、江河水）進行冷卻

間接式：冷卻塔冷水直接冷卻，冷卻塔＋板式換熱器，閉式冷卻塔，干冷器。

冷卻塔式自然冷卻

冷卻塔自然冷卻是目前數據中心采用最多的自然冷卻技術之一。冷卻塔自然冷卻包括：
開式冷卻塔直接自然冷卻，冷卻塔制取的冷水直接供機房精密空調使用；
開式冷卻塔間接自然冷卻，冷卻塔制取的冷水通過板式換熱器與機房精密空調高溫回水換熱，實現向機房的供冷；
閉式冷卻塔自然冷卻，采用閉式冷卻塔制取低溫水或低溫乙二醇溶液直接供機房精密空調使用；
干式冷卻器自然冷卻，干冷器是將管式換熱器置于塔內，通過外界流通的低溫冷空氣冷卻管內來自機房精密空調的循環水或者乙二醇溶液。

板式換熱器

開式冷卻塔直接自然冷卻方式的循環冷水容易受到污染造成水質下降，進而影響機房精密空調換熱器的換熱性能和運行可靠性，因此實際中采用這種方式進行自然冷卻的數據中心很少。開式冷卻塔間接自然冷卻方式是在數據中心中應用較多的一種形式，其通過板式換熱器實現水?水間接換熱。由于開式冷卻塔的冷卻效率較高，該種自然冷卻方式整體的自然冷源利用率較高，得到了普遍應用，但是在嚴寒和寒冷地區，開式冷卻塔的防凍問題非常關鍵，應當引起重視。
