集中式電化學儲能電站儲能效率深度解析

作者：蘭洋科技????瀏覽量：10335????時間：2023年06月14日????標簽: 儲能電站儲能電池冷卻系統

1. 背景

在儲能行業的起步階段，不管是投資方、業主方還是集成方，對效率的要求或者說是實際效率都不是那么清晰；隨著儲能行業快速增長、儲能知識及經驗的大量沉淀，各方都加大了對儲能系統效率指標的關注，且都會提到相應的效率要求。但主要的問題是，對于效率的界定方式，各方都存在較大的差異，比如業主招標要求里僅寫到儲能效率要求不低于85%，那么業主真實意圖是指儲能系統的綜合效率不低于85%？還是說儲能裝置效率不低于85%？作為總包方或者集成方在響應該要求時就會存在理解偏差。本文將結合儲能相關國家標準及各設備效率性能指標，詳細講解儲能的各個效率釋義與對應效率指標。

2. 有哪些效率？

2.1 電站綜合效率

根據國家標準《GBT 36549-2018 電化學儲能電站運行指標及評價》：儲能電站綜合效率應為評價周期內，儲能電站生產運行過程中上網電量與下網電量的比值。

釋義：

電站上網電量：評價周期內儲能電站向電網輸送的電量總和；
電站下網電量：評價周期內儲能電站從電網接受的電量總和；
上網電量和下網電量應從儲能電站與電網之間的關口計量表?。?/p>

這里我們需要注意的有兩個點：

① 評價周期：是以一個儲能充放電循環時間、還是以日、月、年為周期評估？不同評價周期對應的效率指標是不一樣的。

② 在計算綜合效率時，需要包含站內輔助用電損耗，比如冷卻系統（空調/液冷機組）、監控等用電。

2.2 儲能單元充放電能量轉換效率

根據國家標準《GBT 36549-2018 電化學儲能電站運行指標及評價》：對于鉛酸電池和鋰離子電池，充放電能量轉換效率應為評價周期內，儲能單元總放電量與總充電量的比值。

釋義：

儲能單元充電量：評價周期內儲能單元交流側充電量的總和；
儲能單元放電量：評價周期內儲能單元交流側放電量的總和；
電化學儲能單元：由電化學電池、與其相連的功率變換系統以及電池管理系統組成的，能獨立進行電能存儲、釋放的最小儲能系統。

這里我們需要注意的是按電化學儲能單元的標準釋義，可不包含隔離變壓器/升壓變壓器；目前常規集中式風冷系統常采取5MWh電池艙+2.5MW 逆變升壓一體機艙組成（包含2個2.5MWh電池堆及2臺1250kW 儲能變流器），這里我們理解電化學儲能單元規格為1.25MW/2.5MWh，在計算該效率時，取PCS交流側計量表計數據。

2.3 儲能裝置效率

根據國家標準《GB/T 51437-2021 風光儲聯合發電站設計標準》：

儲能裝置效率應根據電池效率、功率變換系統效率、電力線路效率、變壓器效率等因素按下式計算：

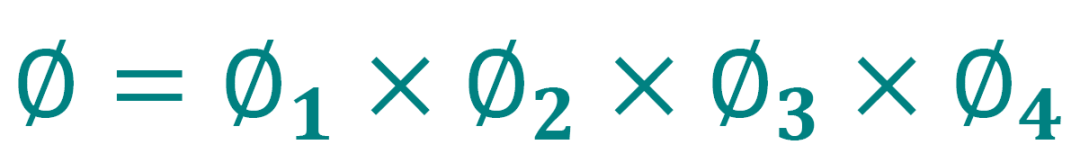

：電池效率，儲能電池完成充放電循環的效率，即電池本體放出電量與充入電量的比值；

：功率變換系統效率，包括整流效率和逆變效率；

：電力線路效率，考慮交直流電纜雙向輸電損耗后的效率；

：變壓器效率，考慮變壓器雙向變壓損耗后的效率

2.4 其它效率

儲能系統充電效率、儲能系統放電效率

3. 儲能系統各組成設備效率及損耗說明

3.1 組成說明

整體上說，集中式儲能系統包含三大部分：

電池艙：電池堆、電池管理系統、冷卻系統（空調或液冷機組）、消防及輔助用電；
逆變及升壓艙：儲能變流器、升壓變壓器、開關柜、輔助用電；
能量管理系統：服務器、交換機及相關控制、顯示設備；

3.2 電池系統效率說明

根據《GB/T 36276-2018 電力儲能用鋰離子電池》中電池簇性能要求可知，電池簇初始能量效率不小于92%；而根據2022年《GB/T 36276電力儲能用鋰離子電池征求意見稿》中要求:電池簇在（25±5）℃及額定功率條件下初始能量效率不應小于95%。

在30℃試驗環境下，單電池簇能量效率是有可能做到95%的；考慮到集中式儲能系統多簇并聯存在的一致性問題會導致充放電量不及預期從而降低直流側效率及項目使用時電池艙內環境溫度一般控在25℃這兩個因素，故實際使用時，直流側效率一般做不到95%。本處電池系統效率仍按92%計算，=92%。

注意：上述效率為初始效率。

3.3 功率變換系統效率說明

根據國家標準《GB/T 34120-2017 電化學儲能系統儲能變流器技術規范》：在額定運行條件下，儲能變流器的整流和逆變效率均應不低于94%。

2022年《GB/T 34120-XXX 電化學儲能系統儲能變流器技術要求》征求意見稿將該指標提高至97%。

目前主流儲能變流器企業宣傳PCS最高效率99%以上，但是儲能變流器的最高效率點不一定是額定功率下的效率點；一般額定功率下及額定電壓下的的整流與逆變效率可做到98.5%, =98.5%×98.5%≈97.02%。

3.4 電力線路效率說明

以單個2.5MW/5MWh儲能系統為例，系統內包含1臺2.5MW 逆變及升壓艙，艙內配置2臺1250kW 儲能變流器，1臺2500kVA升壓變壓器。

3.4.1 直流側電力線路效率

直流側電壓范圍按1000V~1500V考慮，根據直流側額定電流、直流線纜線徑、線纜長度等參數，計算得出：直流側單向效率約為：99.83%；

則：直流側電力線路效率為：=99.83%*99.83%≈99.66%。

3.4.2 低壓交流側電力線路效率

儲能變流器交流側輸出額定電壓為AC690V，根據交流側額定電流、交流線纜線徑、線纜長度等參數計算得出：PCS交流側-變壓器低壓側單向效率約為：99.95%；

則：PCS交流側-變壓器低壓側電力線路效率為：=99.95%*99.95%≈99.9%。

3.4.3 高壓交流側電力線路效率

目前集中式儲能系統以35kV電壓等級并網居多，本次測算按35kV考慮。根據35kV交流側額定電流、35kV交流線纜線徑、線纜長度等參數計算得出：

高壓交流側單向效率約為：99.89%；

則：變壓器高壓側-儲能并網點電力線路效率為：=99.89%*99.89%≈99.78%。

3.4.4 電力線路效率

綜上，電力線路效率=**≈99.66%*99.9%*99.78%≈99.34%。

3.5 變壓器效率說明

項目常用干式變壓器，根據國家標準《GB/T 10228-2015 干式電力變壓器技術參數和要求》，35kV 2500kVA無勵磁調壓電力變壓器其損耗指標如下：

空載損耗：4.86kW；
負載損耗：20.6kW（100℃）；

在額定功率運行時，變壓器效率為：(2500kW-4.86kW-20.6kW)/2500kW≈98.98%

則：變壓器雙向效率為：=98.98 %*98.98%≈97.97%。

3.6 輔助設備功耗說明

3.6.1 電池艙內輔助設備功耗說明

目前主流風冷系統電池艙單艙額定容量為5MWh，艙內各設備組成及對應功耗估算如下表：

3.6.2 逆變及升壓艙內輔助設備功耗說明

與5MWh風冷電池艙匹配的逆變及升壓艙規格為2.5MW，艙內用電設備及用電功率小，主要包含PCS控制回路、箱變測控、變壓器散熱風機、交換機等通訊設備、艙內照明等輔助設備，預估功耗不超過1.5kW。

3.6.3 能量管理系統功耗說明

能量管理系統主要設備包含服務器、顯示器、交換機等通訊組網設備，對于2.5MW/5MWh儲能系統來說，預估功耗不超過3.5kW。

3.6.4 站用變/自用電變壓器效率說明

根據上述電池艙、逆變及升壓艙、能量管理系統部分功耗統計，可得出2.5MW/5MWh儲能系統輔助設備功耗為58.3kW，擬按80kVA考慮自用電變壓器配置。

站用變常用干式變壓器，根據國家標準《GB/T 10228-2015 干式電力變壓器技術參數和要求》，35kV 100kVA無勵磁調壓電力變壓器其損耗指標如下：

空載損耗：0.63kW；
負載損耗：1.97kW（100℃）；

本項目配置80kVA自用電變壓器，且使用功率為58.3kW，預估損耗水平如下：

空載損耗：0.5kW；
負載損耗：1.5kW（100℃）；

3.6.5 輔助設備總功耗

從上述計算可以看出，2.5MW/5MWh儲能系統在額定功率狀態下運行時輔助設備總功耗約為60.3kW。

4. 效率分析

以2.5MW/5MWh儲能系統為例來進行效率分析。

4.1 效率統計

對章節【儲能系統各組成設備效率及損耗說明】做個統計，如下表：

4.2 能量潮流

在分析效率之前，先看下儲能系統充電（圖1）與放電（圖2）過程的能量潮流：

4.3 儲能系統充電效率

假設電池系統SOC一致，充放電深度按90%考慮，若需要將5MWh儲能系統充滿，則需要其交流側初始的充電能量為：

=(系統額定容量×充放電深度)÷電池系統充電效率÷儲能變流器整流效率÷變壓器效率÷電力線路效率+輔助設備功耗

=5000kWh×90%÷95.92%÷98.5%÷98.98%÷99.67%+60.3kW*2h≈4948.47kWh；

則儲能系統交流側充電效率為：

= (5000kWh×90%)/Eoff=90.94%。

4.4 儲能系統放電效率

按2h放電小時計算，則其交流側初始放電能量為：

=(系統額定容量×充放電深度)×電池系統充電效率×儲能變流器逆變效率×變壓器效率×電力線路效率-輔助設備功耗

=5000kWh×90%（放電深度）×95.92%×98.5%×98.98%×99.67%-60.3kW*2h≈4073.8kWh；

交流側放電效率為：= Eon1/(5000kWh×90%)=90.53%。

4.5 儲能單元充放電能量轉換效率

需要注意，儲能單元充放電能量轉換效率考核的點為PCS交流側，該處計算情況如下：

儲能單元充電量：

=(系統額定容量×充放電深度)÷電池系統充電效率÷儲能變流器整流效率÷電力線路效率（直流側）÷電力線路效率（PCS交流側-變壓器低壓側）

=5000kWh×90%÷95.92%÷98.5%÷99.83%÷99.95%≈4773.35kWh

儲能單元放電量：

=(系統額定容量×充放電深度)×電池系統充電效率×儲能變流器逆變效率×電力線路效率（直流側）×電力線路效率（PCS交流側-變壓器低壓側）

=5000kWh×90%（放電深度）×95.92%×98.5%×99.83%×99.95%≈4242.3kWh

則儲能單元充放電能量轉換效率為：

= / =88.87%。

4.6 儲能裝置效率

根據儲能裝置效率定義，可得出儲能裝置效率為：

4.7 電站綜合效率

假設評價周期為一次滿充滿放，即充電2h，放電2h，不考慮待機情況，則一次循環的電站綜合效率為：

η=÷=4073.8kWh/4948.47kWh≈82.32%。

假設評價周期為一天，儲能系統每天僅進行一次滿充滿放（4h），其余情況待機（20h）；那么在待機時候，PCS、變壓器都存在待機損耗、空調可能工作在制冷狀態也可能工作在送風模式，其它輔助設備均工作在運行模式。這部分待機功耗估計如下：

① 空調制冷模式工作1h，送風模式工作19h；功耗估計約86kWh；

② 電池PACK風機工作1h，停機19h；功耗估計約2.2kWh；

③ BMS、EMS工作在低功耗模式，變壓器風機停機，其余輔助設備正常工作；功耗估計約60kWh；

④ 變壓器存在空載損耗、PCS存在待機損耗，功耗估計約113.2kWh；

綜上，2.5MW/5MWh儲能系統總待機損耗為：261.4kWh。

綜上，儲能電站日綜合效率為：

η=÷(+411.6)= 4073.8kWh/(4948.47+261.4)kWh≈78.19%。
